Abstract
本实用新型属于刮板机技术领域，具体涉及一种用于支撑刮板机机头的可伸缩垫架，包括底座、外箱体、托板和不少于两个的伸缩元件，伸缩元件的一端铰接在底座上，伸缩元件的另一端铰接在外箱体上；所述托板设在所述外箱体远离所述伸缩元件的一侧，托板与所述外箱体铰接，且托板相对外箱体的活动方向与所述外箱体能升降的方向相垂直，托板还与刮板机机头紧固。通过托板对刮板机机头进行支撑，并通过调节伸缩油缸行程来适应高低不平的底平面，操作简单，提高了设备的可靠性。
Description
技术领域
本实用新型属于刮板机技术领域，具体涉及一种用于支撑刮板机机头的可伸缩垫架。
背景技术
薄煤层综采工作面空间狭小，为保证顺槽转载、皮带机的安装及顺利运煤，在设计运输巷道时通常会进行破底，即运输巷的底平面低于刮板机机头，因此会导致刮板机机头在巷道中处于悬空状态，通常仅靠螺栓与过渡槽联接。由于工作面情况复杂，刮板机又时刻承受着各种冲击和载荷，一旦发生螺栓断裂，会给生产和安全带来严重影响。
发明内容
为了克服上述现有技术的不足之处，本实用新型提供一种用于支撑刮板机机头的可伸缩垫架，对刮板机机头形成支撑，避免了刮板机机头处于悬空状态。
本实用新型是通过如下技术方案实现的：一种用于支撑刮板机机头的可伸缩垫架，包括底座、外箱体、托板和不少于两个的伸缩元件，伸缩元件的一端铰接在底座上，伸缩元件的另一端铰接在外箱体上；所述托板设在所述外箱体远离所述伸缩元件的一侧，托板与所述外箱体铰接，且托板相对外箱体的活动方向与所述外箱体能升降的方向相垂直，托板还与刮板机机头紧固。
进一步地，所述伸缩元件为伸缩油缸，所述底座上设有伸缩油缸连接耳板Ⅰ，所述外箱体上设有伸缩油缸连接耳板Ⅱ。
进一步地，所述伸缩油缸的缸底与所述伸缩油缸连接耳板Ⅰ铰接，所述伸缩油缸的伸缩杆与所述伸缩油缸连接耳板Ⅱ铰接。
进一步地，所述伸缩元件设置有两个。
进一步地，所述外箱体上设有托板连接耳板，托板与所述托板连接耳板铰接。
本实用新型的有益效果是：通过托板对刮板机机头进行支撑，并通过调节伸缩油缸行程来适应高低不平的底平面，操作简单，提高了设备的可靠性。
附图说明

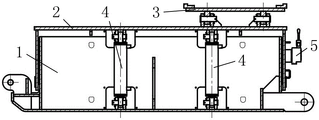

图1为本实用新型的结构示意图；
图2为图1的俯视图；
图3为图1的右视图；

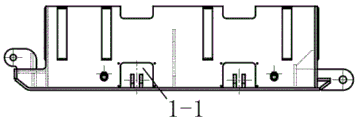

图4为本实用新型底座的结构示意图；

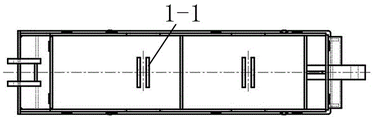

图5为图4的俯视图；
图6为本实用新型外箱体的结构示意图；
图7为本实用新型的使用状态示意图；
图中，1、底座，1-1、伸缩油缸连接耳板Ⅰ，2、外箱体，2-1、伸缩油缸连接耳板Ⅱ，2-2、托板连接耳板，3、托板，4、伸缩元件，5、液压控制系统，6、刮板机机头。
具体实施方式
下面根据附图和实施例对本实用新型进一步说明。
如图1至图7所示，一种用于支撑刮板机机头的可伸缩垫架，包括底座1、外箱体2、托板3和两个伸缩元件4。底座1为船型箱体结构，底座1的两端设有耳板，底座1的耳板可通过钢丝绳的牵引和液压支架的推动实现行走。所述伸缩元件4为伸缩油缸，所述底座1上设有伸缩油缸连接耳板Ⅰ1-1，所述外箱体2上设有伸缩油缸连接耳板Ⅱ2-1。伸缩油缸的缸底与所述伸缩油缸连接耳板Ⅰ1-1铰接，所述伸缩油缸的伸缩杆与所述伸缩油缸连接耳板Ⅱ2-1铰接，外箱体2的侧面设有液压控制系统5，通过液压系统实现对伸缩油缸进行控制，液压控制系统5具体包括：手动换向阀、单向锁、液压胶管等。工作时，外箱体2套住底座1，通过伸缩油缸联接为一个整体后，外箱体2可相对底座1运动。所述托板3设在所述外箱体2远离所述伸缩元件4的一侧，所述外箱体2上设有托板连接耳板2-2，托板3与所述托板连接耳板2-2铰接；托板3还与刮板机机头6紧固。托板3相对外箱体2的活动方向与所述外箱体2能升降的方向相垂直，即两个伸缩元件4对刮板机机头6进行了前后调节，托板3对刮板机机头6进行了左右调节。
如图7所示，通过调节伸缩油缸的行程，使可伸缩垫架保持在一个合适的位置，刮板机机头通过螺栓联接在垫架的托板上，并始终给刮板机机头一个稳定的支撑力，连接液压支架后可整体前进。
此发明有效的解决了薄煤层刮板机机头在运输巷破底时的悬空问题，大大提高了连接的刚度和强度。通过调节伸缩油缸行程来适应高低不平的底平面，操作简单，提高了设备的可靠性，具有非常好的应用前景。
Claims (5)
1.一种用于支撑刮板机机头的可伸缩垫架，其特征在于：包括底座（1）、外箱体（2）、托板（3）和不少于两个的伸缩元件（4），伸缩元件（4）的一端铰接在底座（1）上，伸缩元件（4）的另一端铰接在外箱体（2）上；所述托板（3）设在所述外箱体（2）远离所述伸缩元件（4）的一侧，托板（3）与所述外箱体（2）铰接，且托板（3）相对外箱体（2）的活动方向与所述外箱体（2）能升降的方向相垂直，托板（3）还与刮板机机头（6）紧固。
2.根据权利要求1所述的一种用于支撑刮板机机头的可伸缩垫架，其特征在于：所述伸缩元件（4）为伸缩油缸，所述底座（1）上设有伸缩油缸连接耳板Ⅰ（1-1），所述外箱体（2）上设有伸缩油缸连接耳板Ⅱ（2-1）。
3.根据权利要求2所述的一种用于支撑刮板机机头的可伸缩垫架，其特征在于：所述伸缩油缸的缸底与所述伸缩油缸连接耳板Ⅰ（1-1）铰接，所述伸缩油缸的伸缩杆与所述伸缩油缸连接耳板Ⅱ（2-1）铰接。
4.根据权利要求2所述的一种用于支撑刮板机机头的可伸缩垫架，其特征在于：所述伸缩元件（4）设置有两个。
5.根据权利要求1所述的一种用于支撑刮板机机头的可伸缩垫架，其特征在于：所述外箱体（2）上设有托板连接耳板（2-2），托板（3）与所述托板连接耳板（2-2）铰接。
