CN214271295U - 一种印染布料除尘装置 - Google Patents

Abstract

本实用新型公开了一种印染布料除尘装置，包括底盘，所述底盘上端左部固定安装一号支撑架，所述一号支撑架上端固定安装印染箱，所述印染箱上端中部固定安装染料投放口，所述印染箱内部安装有印染装置，所述印染箱下端右部固定安装除尘机，所述底盘上端右部固定安装二号支撑架，所述二号支撑架上端固定安装收集箱，所述收集箱内部安装有收集装置，所述收集箱右端固定安装排尘管，所述印染箱和收集箱是由连接板连接在一起。本实用新型所述的一种印染布料除尘装置，通过印染杆进行作业，若干个印染杆同时作业可以达到更好的印染效果，印染的过程中进行吸尘从而达到更好的除尘效果，避免造成浪费布料，整体结构简单，便于操作，从而提高工作效率。

Description

一种印染布料除尘装置

技术领域

本实用新型涉及印染布料除尘领域，特别涉及一种印染布料除尘装置。

背景技术

印染又称之为染整，是一种加工方式，也是前处理，染色，印花，后整理，洗水等的总称，虽然，印染工艺历史较为悠久，且各方面工艺较为成熟，但是，近几年，随着生产成本的大幅提高，以及提倡的环保理念和可持续发展的要求，对于印染工艺提倡了新的要求，在印染的过程中需要用到大量的布料，布料极易产生布绒、粉尘等各种物质，如果不对布料上的布绒、粉尘加以去除，将直接影响到布料的印染质量而且布绒、粉尘还容易融入染料内导致染料被污染，造成能源浪费，现有的装置在使用时，只可以清理布料表面的灰尘，无法对印染箱内的灰尘进行清理，从而影响布料后续的加工，导致布料质量降低；印染箱与收集箱是不同时工作从而影响工作效率，故此我们提出一种新的印染除尘装置。

实用新型内容

本实用新型的主要目的在于提供一种印染布料除尘装置，可以有效解决背景技术中的问题。

为实现上述目的，本实用新型采取的技术方案为：

一种印染布料除尘装置，包括底盘，所述底盘上端左部固定安装有一号支撑架，所述一号支撑架上端固定安装有印染箱，所述印染箱上端中部固定安装染料投放口，所述印染箱内部设置有两个印染装置，所述印染箱右端固定连接有连接板，所述底盘上端右部固定安装二号支撑架，所述二号支撑架上端固定安装收集箱，所述收集箱内部设置有收集装置，所述收集箱右端固定安装排尘管，所述印染箱和收集箱下端共同连接有除尘机。

优选的，所述印染装置包括一号电机和一号齿轮组，所述一号齿轮组设置有由五个相互啮合的齿轮组成的两组，所述一号电机固定安装在印染箱前箱壁且一号电机的输出端贯穿印染箱的前箱壁与前方的一号齿轮组固定连接，两组所述一号齿轮组的齿轮之间均固定安装有转轴，所述转轴外表面均固定安装印染杆。

优选的，所述除尘机上端左部固定连接有一号吸尘管,所述除尘机上端右部固定有二号吸尘管，所述一号吸尘管和印染箱内部相通，所述二号吸尘管和收集箱右侧内部相通。

优选的，所述收集装置包括二号电机和二号齿轮组，所述二号齿轮组由五个相互啮合的齿轮组成，所述二号电机固定安装在收集箱前箱壁，所述二号齿轮组前端通过转轴固定连接有收集杆，所述排尘管内部固定安装排尘电机，所述排尘电机输出端安装有排尘扇；与现有技术相比，本实用新型具有如下有益效果：

本实用新型中，通过将印染箱分为、一号齿轮组以及印染杆三部分，将印染杆的高度设置为印染箱的中间位置，可以在增加若干个印染杆的同时保证印染的效果，利用若干个印染杆同时作用下，可以快速将布料进行印染，同时印染箱的下端有除尘机，可以加大在工作过程中利用除尘机对布料进行作业，从而达到除尘的效果，加快作业进程时来不及收集的布料，并在收集箱有效的作用下，可以有效的利用收集箱快速收集印染好的布料清理，从而保证印染箱正常作业，整个除尘机可以在保证有效工作的前提下，加快印染速度和扩大收集箱的有效工作范围内，从而提高工作效率。

附图说明

图1为本实用新型一种印染布料除尘装置的整体结构示意图；

图2为本实用新型一种印染布料除尘装置的印染结构示意图；

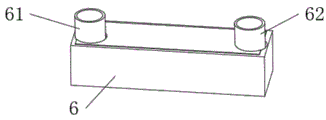

图3为本实用新型一种印染布料除尘装置的除尘结构示意图；

图4为本实用新型一种印染布料除尘装置的收集结构示意图；

图5为本实用新型一种印染布料除尘装置的排尘结构示意图。

图中：1、底盘；2、一号支撑架；3、印染箱；4、染料投放口；5、印染装置；6、除尘机；7、二号支撑架；8、收集箱；9、收集装置；10、排尘管；11、连接板；51、一号电机；52、一号齿轮组；53、转轴；54、印染杆；61、一号吸尘管；62、二号吸尘管；91、二号电机；92、二号齿轮组；93、收集杆；101、排尘电机；102、排尘扇。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

在本实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

如图1-5所示，一种印染布料除尘装置，包括底盘1，其特征在于：底盘1上端左部固定安装有一号支撑架2，一号支撑架2上端固定安装有印染箱3，印染箱3上端中部固定安装染料投放口4，印染箱3内部设置有两个印染装置5，印染箱3右端固定连接有连接板11，底盘1上端右部固定安装二号支撑架7，二号支撑架7上端固定安装收集箱8，收集箱8内部设置有收集装置9，收集箱8右端固定安装排尘管10，印染箱3和收集箱8下端共同连接有除尘机6。

印染装置5包括一号电机51和一号齿轮组52，一号齿轮组52设置有由五个相互啮合的齿轮组成的两组，一号电机51固定安装在印染箱3前箱壁且一号电机51的输出端贯穿印染箱3的前箱壁与前方的一号齿轮组52固定连接，两组一号齿轮组52的齿轮之间均固定安装有转轴53，转轴53外表面均固定安装印染杆54；可以让布料印染的更均匀，同时可以达到更精美；除尘机6上端左部固定连接有一号吸尘管61,除尘机6上端右部固定有二号吸尘管62，一号吸尘管61和印染箱3内部相通，二号吸尘管62和收集箱8右侧内部相通；除尘机6在布料印染的过程中不断的进行除尘效果，收集装置9包括二号电机91和二号齿轮组92，二号齿轮组92由五个相互啮合的齿轮组成，二号电机91固定安装在收集箱8前箱壁，二号齿轮组92前端通过转轴固定连接有收集杆93，排尘管10内部固定安装排尘电机101，排尘电机101输出端安装有排尘扇102；一号吸尘管61与二号吸尘管62之间相互作用下可以达到更好的除尘效果，同时印染箱3与收集箱8之间由连接板11连接收集箱8可以代替人工收集让布料看更整洁。

需要说明的是，本实用新型为一种印染布料除尘装置，通过将布料从印染箱3左端进入，同时经过印染杆54轴承转动到达印染的效果，并且通过螺丝利用固定印染箱3对整个印染杆54和一号齿轮组52上的相关部件进行进一步稳固，在印染的过程中产生的灰尘通过一号吸尘管61把灰尘吸走，使在工作的过程中，达到没有灰尘的效果，在一号吸尘管61工作的过程中，再由二号吸尘管62工作通过排尘管10处理，收集杆93的旋转轴承带动下进行收集布料，印染箱3和除尘机6连接处向下呈现出90度角，在收集箱8的作用下，印染好的布料不断被收集好，在排尘管10的作用下，排尘扇102在轴向力的作用下可以不断的将灰尘对外进行清理，从而避免印染的正常工作造成影响，从而提高工作效率。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。

Claims (6)

1.一种印染布料除尘装置，包括底盘（1），其特征在于：所述底盘（1）上端左部固定安装有一号支撑架（2），所述一号支撑架（2）上端固定安装有印染箱（3），所述印染箱（3）上端中部固定安装染料投放口（4），所述印染箱（3）内部设置有两个印染装置（5），所述印染箱（3）右端固定连接有连接板（11），所述底盘（1）上端右部固定安装二号支撑架（7），所述二号支撑架（7）上端固定安装收集箱（8），所述收集箱（8）内部设置有收集装置（9），所述收集箱（8）右端固定安装排尘管（10），所述印染箱（3）和收集箱（8）下端共同连接有除尘机（6）。

2.根据权利要求1所述的一种印染布料除尘装置，其特征在于：所述印染装置（5）包括一号电机（51）和一号齿轮组（52），所述一号齿轮组（52）设置有由五个相互啮合的齿轮组成的两组，所述一号电机（51）固定安装在印染箱（3）前箱壁且一号电机（51）的输出端贯穿印染箱（3）的前箱壁与前方的一号齿轮组（52）固定连接，两组所述一号齿轮组（52）的齿轮之间均固定安装有转轴（53），所述转轴（53）外表面均固定安装印染杆（54）。

3.根据权利要求2所述的一种印染布料除尘装置，其特征在于：两组所述一号齿轮组（52）分别通过轴承与印染箱（3）的后箱壁和前箱壁活动连接，若干个所述印染杆（54）之间均不接触。

4.根据权利要求1所述的一种印染布料除尘装置，其特征在于：所述除尘机（6）上端左部固定连接有一号吸尘管（61）,所述除尘机（6）上端右部固定有二号吸尘管（62），所述一号吸尘管（61）和印染箱（3）内部相通，所述二号吸尘管（62）和收集箱（8）右侧内部相通。

5.根据权利要求1所述的一种印染布料除尘装置，其特征在于：所述收集装置（9）包括二号电机（91）和二号齿轮组（92），所述二号齿轮组（92）由五个相互啮合的齿轮组成，所述二号电机（91）固定安装在收集箱（8）前箱壁，所述二号齿轮组（92）前端通过转轴固定连接有收集杆（93），所述排尘管（10）内部固定安装排尘电机（101），所述排尘电机（101）输出端安装有排尘扇（102）。

6.根据权利要求5所述的一种印染布料除尘装置，其特征在于：所述二号齿轮组（92）分别通过轴承与收集箱（8）的前箱壁活动连接，若干个所述收集杆（93）之间均不接触。
