Abstract
本实用新型涉及本实用新型涉及梯子，具体是可以拆卸、操作方便的可移动的立式储罐梯，包括梯子本体，梯子本体为分体式结构，包括多段梯子分体，相邻梯子分体之间通过连接板和螺栓连接为一体，最上方的一段梯子分体上分别设置有能够沿着储罐顶端的环形栏杆滚动行走的挂轮、挂环、与挂环连接的连接链，最下方的一段梯子分体上设置有磁力吸盘，立式储罐梯的分体式结构在使用过程中，安装方便且灵活、使用安全、成本低、省时省力、结构简单、机动性强、适用范围广。
Description
技术领域
本实用新型涉及梯子，具体是可以拆卸、操作方便的可移动的立式储罐梯。
背景技术
在石油化工行业，有很多的储罐在现场安装时都需要搭建脚手架来完成，其后期的罐上作业也需要搭脚手架或用起重机来配合完成操作，搭脚手架费时费力，而且也不是十分的安全，雇佣起重机则更是耗资大，且多数的罐区都有防火堤，设备很难进入罐区操作。
实用新型内容
本实用新型旨在解决上述问题，从而提供一种可以拆卸、操作方便的可移动的储罐消防喷淋安装梯子。
本实用新型解决所述问题，采用的技术方案是：
一种立式储罐梯，包括梯子本体，梯子本体为分体式结构，包括多段梯子分体，相邻梯子分体之间通过连接板和螺栓连接为一体，最上方的一段梯子分体上分别设置有能够沿着储罐顶端的环形栏杆滚动行走的挂轮、挂环、与挂环连接的连接链，最下方的一段梯子分体上设置有磁力吸盘。
采用上述技术方案的本实用新型，与现有技术相比，其突出的特点是：
①立式储罐梯的分段式结构在使用过程中，安装方便且灵活、使用安全、成本低、省时省力、结构简单、机动性强、适用范围广。
作为优选，本实用新型更进一步的技术方案是：
每段梯子分体上均设置有护笼；使得梯子承载力强、使用安全可靠。
每段梯子分体两侧分别设置有与储罐相适应的滑轮连接杆，滑轮连接杆上设置有能够沿储罐环向滑动的滑轮；能够根据作业需要移动梯子，使用灵活，同时能够防止梯子在使用的过程中侧翻。
挂轮呈对称状布置且通过挂轮架固定在梯子分体的上端。
附图说明
图1 是本实用新型实施例结构示意图；
图2 是图1A结构示意图；
图3 是图2B-B结构示意图；
图4 是图1B结构示意图；
图5 是图1A-A结构示意图；
图6 是图1D结构示意图；
图7 是图6C-C结构示意图；
图8 是图1C结构示意图；
图9 是图8E结构示意图；
图10 是本实用新型实施例梯子分体结构示意图；
图11 是图10F结构示意图；
图12 是图10G结构示意图；
图13 是图10H结构示意图；

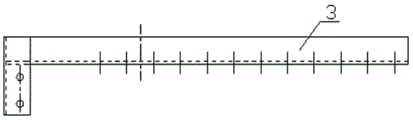

图14 是本实用新型实施例挂轮架结构示意图；
图15 是图14的俯视结构示意图；
图16 是本实用新型实施例滑轮连接座结构示意图；
图17 是图16的侧视结构示意图；
图18 是本实用新型实施例滑轮连接板结构示意图；
图19 是本实用新型实施例滑轮连接杆结构示意图；
图20 是本实用新型实施例连接板结构示意图。
图中：梯子分体1；磁力吸盘2；挂轮架3；挂轮架连接板4；挂轮5；护笼箍6；连接板7；梯梁8；踏棍9；护笼横撑10；护笼竖杆11；滑轮连接座12；滑轮连接杆13；滑轮连接板14；滑轮15。
具体实施方式：
下面结合实施例对本实用新型作进一步说明，目的仅在于更好地理解本实用新型内容，因此，所举之例并不限制本实用新型的保护范围。
参见图1至图20，一种立式储罐梯，包括梯子本体，梯子本体为分体式结构，包括多段梯子分体1，梯子分体1由梯梁8和踏棍9焊接成，每段梯子分体1上均安装有护笼，护笼由焊接为一体的护笼箍6、护笼横撑10和护笼竖杆11构成，这种设计使得梯子承载力强、使用安全可靠，相邻梯子分体1之间通过连接板7和螺栓连接为一体；最上方的一段梯子分体1上安装有能够沿着储罐顶端的环形栏杆滚动行走的挂轮5，挂轮5上均安装有挂环，挂环上均安装有连接链，挂轮5均安装在挂轮架3上，挂轮架3呈对称布置且通过挂轮架连接板4、螺栓安装在梯子分体1的上端；每段梯子分体1两侧均分别安装有与储罐相适应的滑轮连接杆13，滑轮连接杆13的一端均安装有滑轮连接座12，滑轮连接座12上均安装有能够沿储罐环向滑动的滑轮15，滑轮连接杆13上均安装有滑轮连接板14，滑轮连接板14均通过螺栓固定在梯子分体1上，能够根据作业需要移动梯子，使用灵活，同时能够防止梯子在使用的过程中侧翻；最下方的一段梯子分体1上安装有磁力吸盘2，防止梯子在维修和操作人员作业时发生滑动。
使用时，首先根据储罐高度将立式储罐梯组装起来，通过倒链将立式储罐梯吊到储罐顶部，将挂轮组安装在储罐顶部的护栏上，在储罐壁上安装磁力吸盘2，将挂环上的连接链与磁力吸盘2连接，再将最下端的磁力吸盘2吸住储罐壁，维修和操作人员可以从梯子直接爬到需要操作的高度进行作业，根据实际情况能够随时滑动挂轮5和滑轮15，移动位置，位置确定后转动磁力吸盘2的手柄，将梯子吸住，不仅安装方便，而且灵活安全。
本实用新型的分段式结构在使用过程中，安装方便且灵活、使用安全、成本低、省时省力、结构简单、机动性强、适用范围广。
以上所述仅为本实用新型较佳可行的实施例而已，并非因此局限本实用新型的权利范围，凡运用本实用新型说明书及其附图内容所作的等效变化，均包含于本实用新型的权利范围之内。
Claims (4)
1.一种立式储罐梯，包括梯子本体，其特征在于：梯子本体为分体式结构，包括多段梯子分体，相邻梯子分体之间通过连接板和螺栓连接为一体，最上方的一段梯子分体上分别设置有能够沿着储罐顶端的环形栏杆滚动行走的挂轮、挂环、与挂环连接的连接链，最下方的一段梯子分体上设置有磁力吸盘。
2.根据权利要求1所述的立式储罐梯，其特征在于：每段梯子分体上均设置有护笼。
3.根据权利要求1所述的立式储罐梯，其特征在于：每段梯子分体两侧分别设置有与储罐相适应的滑轮连接杆，滑轮连接杆上设置有能够沿储罐环向滑动的滑轮。
4.根据权利要求1所述的立式储罐梯，其特征在于：挂轮呈对称状布置且通过挂轮架固定在梯子分体的上端。
