Abstract
本实用新型公开了一种太阳能电池板手动调节支架，包括立柱、设置在立柱上端的安装基座、调节轴，安装基座上设置有轴承座，调节轴转动连接在轴承座上，安装基座上设置有用于松开或者锁紧调节轴的锁止机构；转动调节座的两端分别设置横梁，横梁上设置有用于固定太阳能电池板的固定杆，调节轴上连接有调节杆。本实用新型中，操作者可根据季节的变化适时调整太阳能电池板的角度，使得太阳能电池板能够处于合适的角度状态，提高了太阳能电池板的发电效率。
Description
技术领域
本实用新型涉及太阳能技术领域，特别涉及一种太阳能电池板手动调节支架。
背景技术
太阳能作为一种清洁能源，日益受到人们的重视。太阳能电池是将太阳光转化为电能的装置。太阳能电池板通常固定在太阳能电池板安装支架上。由于随着季节的变化，太阳的光照角度也会发生变化。现有的太阳能电池板安装支架通常是固定式的，安装在上面的太阳能电池板的角度是固定的，无法根据季节的变化对太阳能电池板的角度进行调节，这样影响了太阳能电池板的发电效率。
发明内容
本发明的目的是解决现有的固定式太阳能电池板安装支架无法根据季节的变化对太阳能电池板的角度进行调节，影响了太阳能电池板的发电效率的问题，提供一种太阳能电池板手动调节支架，能够有效解决上述问题。
本实用新型的目的是通过如下技术方案实现的：一种太阳能电池板手动调节支架，包括立柱、设置在立柱上端的安装基座、调节轴，安装基座上设置有轴承座，调节轴转动连接在轴承座上，安装基座上设置有用于松开或者锁紧调节轴的锁止机构；转动调节座的两端分别设置横梁，横梁上设置有用于固定太阳能电池板的固定杆，调节轴上连接有调节杆。
本实用新型中，太阳能电池板固定在横梁上的固定杆上，调节轴可以进行旋转调节，通过调节调节轴的旋转角度，从而实现了对太阳能电池板的角度调节。在调节时，先松开锁止机构，然后操作者通过调节杆调节轴使太阳能电池板调整至所需的角度，然后通过锁止机构将调节轴锁紧。本实用新型中，操作者可根据季节的变化适时调整太阳能电池板的角度，使得太阳能电池板能够处于合适的角度状态，提高了太阳能电池板的发电效率。
作为优选，锁止机构包括固定座、制动块，固定座设置在安装基座上，制动块位于固定座与调节轴之间，制动块与调节轴的侧面接触，固定座上螺纹连接有调节螺栓，调节螺栓的前端与制动块抵触。通过旋转调节螺栓使得制动块与调节轴侧面顶紧，通过制动块与调节轴之间的摩擦力来实现将调节轴锁止的功能。
作为优选，所述制动块的横截面呈圆弧形。制动块上靠近调节轴一侧的弧度与调节轴的侧面弧度相同，制动块能够与调节轴的侧面紧密贴合。
作为优选，制动块上靠近调节轴的一侧设置有橡胶层。
作为优选，制动块上靠近调节螺栓的一侧设置有凹槽，调节螺栓的前端伸入凹槽中。
作为优选，调节杆上连接有配重块。
作为优选，配重块呈圆环状，配重块套设在调节杆上，配重块上螺纹连接有用于固定配重块的第二锁紧螺钉。
本实用新型的有益效果是：本实用新型中，操作者可根据季节的变化适时调整太阳能电池板的角度，使得太阳能电池板能够处于合适的角度状态，提高了太阳能电池板的发电效率。
附图说明
图1为本实用新型的结构示意图。
图2为锁止机构的剖视图。

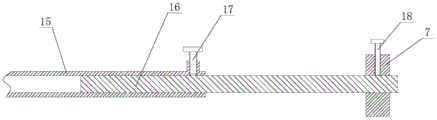

图3为调节杆的剖视图。
图中：1、立柱、2、接地法兰，3、安装基座，4、轴承座，5、调节轴，6、调节杆，7、配重块，8、固定座，9、制动块，10、调节螺栓，11、横梁，12、固定杆，13、太阳能电池板，14、橡胶层，15、套管，16、伸缩杆，17、第一锁紧螺钉，18、第二锁紧螺钉。
具体实施方式
下面通过具体实施方式并结合附图对本实用新型作进一步描述。
实施例1：
如图1至图3所示，一种太阳能电池板手动调节支架，包括立柱1、调节轴5。立柱1的下端设置有接地法兰2。接地法兰2上设置有若干个螺栓孔。立柱1的上端设置有安装基座3。安装基座3上设置有两个轴承座4，调节轴5的两端分别转动连接在两个轴承座4上。安装基座3上设置有用于松开或者锁紧调节轴5的锁止机构。
锁止机构包括固定座8、制动块9，固定座8设置在安装基座3上，制动块9位于固定座8与调节轴5之间，制动块9的横截面呈圆弧形。制动块9上靠近调节轴的一侧设置有橡胶层14。制动块9与调节轴5的侧面接触，固定座8上螺纹连接有调节螺栓10，调节螺栓10的前端与制动块9抵触。制动块9上靠近调节螺栓10的一侧设置有凹槽，调节螺栓10的前端伸入凹槽中。通过旋转调节螺栓使得制动块与调节轴侧面顶紧，通过制动块与调节轴之间的摩擦力来实现将调节轴锁止的功能。
转动调节座的两端分别设置横梁11，横梁11上设置有若干个用于固定太阳能电池板13的固定杆12。固定杆12与横梁11垂直。固定杆12沿着横梁11长度方向依次排列。
调节轴5上连接有调节杆6，调节杆6包括与调节轴5相连的套管15，套管15中连接有可伸缩的伸缩杆16，套管15上螺纹连接有用于锁紧伸缩杆的第一锁紧螺钉17。
调节杆6上连接有配重块7。配重块7呈圆环状，配重块7套设在调节杆6上，配重块7上螺纹连接有用于固定配重块7的第二锁紧螺钉18。
本实用新型中，太阳能电池板固定在横梁上的固定杆上，调节轴可以进行旋转调节，通过调节调节轴的旋转角度，从而实现了对太阳能电池板的角度调节。在调节时，先松开锁止机构，然后操作者通过调节杆调节轴使太阳能电池板调整至所需的角度，然后通过锁止机构将调节轴锁紧。调节杆的长度可根据操作的需要进行调节。本实用新型中，操作者可根据季节的变化适时调整太阳能电池板的角度，使得太阳能电池板能够处于合适的角度状态，提高了太阳能电池板的发电效率。
最后应说明的是：以上仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
Claims (7)
1.一种太阳能电池板手动调节支架，其特征在于：包括立柱、设置在立柱上端的安装基座、调节轴，安装基座上设置有轴承座，调节轴转动连接在轴承座上，安装基座上设置有用于松开或者锁紧调节轴的锁止机构；转动调节座的两端分别设置横梁，横梁上设置有用于固定太阳能电池板的固定杆，调节轴上连接有调节杆。
2.根据权利要求1所述的太阳能电池板手动调节支架，其特征在于，锁止机构包括固定座、制动块，固定座设置在安装基座上，制动块位于固定座与调节轴之间，制动块与调节轴的侧面接触，固定座上螺纹连接有调节螺栓，调节螺栓的前端与制动块抵触。
3.根据权利要求2所述的太阳能电池板手动调节支架，其特征在于，所述制动块的横截面呈圆弧形。
4.根据权利要求2所述的太阳能电池板手动调节支架，其特征在于，制动块上靠近调节轴的一侧设置有橡胶层。
5.根据权利要求2所述的太阳能电池板手动调节支架，其特征在于，制动块上靠近调节螺栓的一侧设置有凹槽，调节螺栓的前端伸入凹槽中。
6.根据权利要求1所述的太阳能电池板手动调节支架，其特征在于，调节杆上连接有配重块。
7.根据权利要求6所述的太阳能电池板手动调节支架，其特征在于，配重块呈圆环状，配重块套设在调节杆上，配重块上螺纹连接有用于固定配重块的第二锁紧螺钉。
