Abstract

本实用新型公开了一种机房屋顶结构，涉及机房领域，包括至少两组安装顶组件、三明治板、至少一个连接盖板、房梁机架和两块侧板，每组安装顶组件包括角板和两块安装板；通过将两块安装板与角板重合的位置均向上折弯，避免角板和两块安装板之间在大风天气时由于毛吸现象进入的少量雨水的情况，进一步保证了防水效果，由于角板与安装板通过段焊或电焊的方式固定连接，焊接量少，角板与安装板变形量较小，因此可以选用更薄的材料，进一步降低材料成本。

Description

一种机房屋顶结构

技术领域

本实用新型涉及机房领域，尤其涉及一种机房屋顶结构。

背景技术

室外一体化机房是指直接处于气候环境影响下，由金属材料和非金属材料制成的且标准化模块拼装而成，其内部可安装通信设备、传输设备、监控设备以及其他配套设备，能为内部设备正常工作提供可靠的机械和环境保护的一体化设备。由于机房内电器设备较多，故机房防水等级要求也较高。房顶架构作为机房中直接接受雨水浇淋的部分，防水要求更高，目前市面上机房房顶形式众多，大体分为三种形式。一为钣金拼接全满焊，保证完全不漏水。此类方法结构简单，但焊接量大，焊接成本高，房顶生产过程过程需要漏水测试，且满焊容易造成焊缝变形，造成零件精度降低；二为拼装做导水处理，即将漏下雨水通过特殊结构导出，从而不让雨水进入机房，但此类方式结构复杂，通用性不强；三为胶条密封，即在拼接位置安装胶条，用螺栓拉紧等方式压紧胶条，防转雨水进入，此类方式对零件精度强度要求较高，加工和安装成本都较高。

实用新型内容

本实用新型的目的就在于为了解决上述问题设计了一种机房屋顶结构。

本实用新型通过以下技术方案来实现上述目的：

一种机房屋顶结构，包括至少两组安装顶组件、三明治板、至少一个连接盖板和两块侧板，相邻两组安装顶组件之间通过连接盖板固定连接，两侧最边上的安装顶组件分别与两块侧板固定连接，每块侧板的下端均与三明治板固定连接，安装顶组件为倒“V”字型，每组安装顶组件包括角板和两块安装板，角板的两端分别盖在两块安装板相对的一端，两块安装板与角板重合的位置均向上折弯。

本实用新型的有益效果在于：通过将两块安装板与角板重合的位置均向上折弯，避免角板和两块安装板之间在大风天气时由于毛吸现象进入的少量雨水的情况，进一步保证了防水效果，由于角板与安装板通过段焊或点焊的方式固定连接，焊接量少，角板与安装板变形量较小，因此可以选用更薄的材料，进一步降低材料成本。

附图说明

图1是本实用新型一种机房屋顶结构的立体结构示意图1；

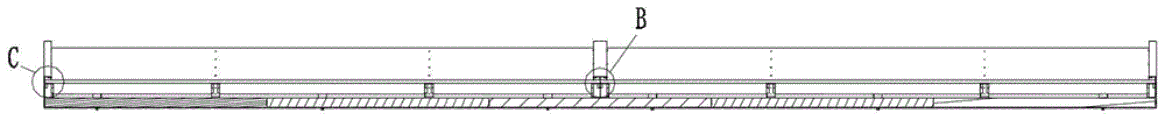

图2是本实用新型一种机房屋顶结构的立体结构示意图2；

图3是本实用新型一种机房屋顶结构中安装板的结构示意图；

图4是本实用新型一种机房屋顶结构A部的放大结构示意图；

图5是本实用新型一种机房屋顶结构B部的放大结构示意图；

图6是本实用新型一种机房屋顶结构C部的放大结构示意图；

其中相应的附图标记为：

1-角板，2-安装板，3-三明治板，4-连接盖板，5-侧板，6-房梁机架。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述。显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。通常在此处附图中描述和示出的本实用新型实施例的组件可以以各种不同的配置来布置和设计。

因此，以下对在附图中提供的本实用新型的实施例的详细描述并非旨在限制要求保护的本实用新型的范围，而是仅仅表示本实用新型的选定实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

应注意到：相似的标号和字母在下面的附图中表示类似项，因此，一旦某一项在一个附图中被定义，则在随后的附图中不需要对其进行进一步定义和解释。

在本实用新型的描述中，需要理解的是，术语“上”、“下”、“内”、“外”、“左”、“右”等指示的方位或位置关系为基于附图所示的方位或位置关系，或者是该实用新型产品使用时惯常摆放的方位或位置关系，或者是本领域技术人员惯常理解的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的设备或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

此外，术语“第一”、“第二”等仅用于区分描述，而不能理解为指示或暗示相对重要性。

在本实用新型的描述中，还需要说明的是，除非另有明确的规定和限定，“设置”、“连接”等术语应做广义理解，例如，“连接”可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接连接，也可以通过中间媒介间接连接，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

下面结合附图，对本实用新型的具体实施方式进行详细说明。

下面结合附图对本实用新型作进一步说明：

如图1、图2、图3所示，一种机房屋顶结构，包括至少两组安装顶组件、三明治板3、至少一个连接盖板4和两块侧板5，相邻两组安装顶组件之间通过连接盖板4固定连接，两侧最边上的安装顶组件分别与两块侧板5固定连接，每块侧板5的下端均与三明治板3固定连接，安装顶组件为倒“V”字型，每组安装顶组件包括角板1和两块安装板2，角板1的两端分别盖在两块安装板2相对的一端，两块安装板2与角板1重合的位置均向上折弯。

如图4、图5、图6所示，连接盖板4的两侧均向下折弯，角板1和安装板 2两侧均向上折弯，两块侧板5的上端均朝向角板1方向折弯，连接盖板4盖合在相邻两组安装顶组件的折弯部分，侧板5盖合在安装顶组件的折弯部分。

如图4、图5、图6所示，连接盖板4的两侧均向下折弯为倒“U”型，两块侧板5的上端均朝向角板1折弯为倒“U”型，角板1和安装板2两侧均向上折弯为倒“U”型。

连接盖板4与角板1和安装板2铆接固定，侧板5与角板1和安装板2铆接固定，两块安装板2的下端和侧板5的下端均与三明治板3铆接固定，角板1 与安装板2通过段焊或电焊固定连接。

如图1、图2所示，机房屋顶结构还包括房梁机架6，房梁机架6上设置有塞焊孔，房梁机架6与安装顶组件通过段焊与塞焊固定连接。

本实用新型一种机房屋顶结构的工作原理如下：

角板1的两端分别盖在两块安装板2相对的一端，且安装顶组件为倒“V”字型由于重力关系，雨水将从角板1和两块安装板2上流走，不会进入房顶内部，且两块安装板2与角板1重合的位置均向上折弯，能进一步阻档在大风天气时，雨水由于毛吸现象而进入角板1和两块安装板2之间；连接盖板4的两侧均向下折弯为倒“U”型，两块侧板5的上端均朝向角板1折弯为倒“U”型，角板1和安装板2两侧均向上折弯为倒“U”型，且连接盖板4与角板1和安装板2铆接固定，侧板5与角板1和安装板2铆接固定，两块安装板2的下端和侧板5的下端均与三明治板3铆接固定，角板1与安装板2通过段焊或电焊固定连接，由于通过段焊、点焊或者塞焊的方式固定连接，焊接量少，角板1、安装板2和侧板5变形量较小，因此可以选用更薄的材料，进一步降低材料成本，三明治板3增加横向强度，避免起吊变形。

本实用新型的技术方案不限于上述具体实施例的限制，凡是根据本实用新型的技术方案做出的技术变形，均落入本实用新型的保护范围之内。

Claims (5)

1.一种机房屋顶结构，其特征在于：包括至少两组安装顶组件、三明治板、至少一个连接盖板和两块侧板，相邻两组安装顶组件之间通过连接盖板固定连接，两侧最边上的安装顶组件分别与两块侧板固定连接，每块侧板的下端均与三明治板固定连接，安装顶组件为倒“V”字型，每组安装顶组件包括角板和两块安装板，角板的两端分别盖在两块安装板相对的一端，两块安装板与角板重合的位置均向上折弯。

2.根据权利要求1所述的一种机房屋顶结构，其特征在于：连接盖板的两侧均向下折弯，角板和安装板两侧均向上折弯，两块侧板的上端均朝向角板方向折弯，连接盖板盖合在相邻两组安装顶组件的折弯部分，侧板盖合在安装顶组件的折弯部分。

3.根据权利要求2所述的一种机房屋顶结构，其特征在于：连接盖板的两侧均向下折弯为倒“U”型，两块侧板的上端均朝向角板折弯为倒“U”型，角板和安装板两侧均向上折弯为倒“U”型。

4.根据权利要求3所述的一种机房屋顶结构，其特征在于：连接盖板与角板和安装板铆接固定，侧板与角板和安装板铆接固定，两块安装板的下端和侧板的下端均与三明治板铆接固定，角板与安装板通过段焊或电焊固定连接。

5.根据权利要求1-4任一项所述的一种机房屋顶结构，其特征在于：机房屋顶结构还包括房梁机架，房梁机架上设置有塞焊孔，房梁机架与安装顶组件通过段焊与塞焊固定连接。
