Abstract

本实用新型公开了一种上肢介入辅助装置，包括上肢垫和上肢板，上肢垫顶部设有凹槽，上肢垫中设有空腔，空腔内部设有气囊，气囊固定在空腔内部，且气囊上连接有充气管，充气管一端进入空腔内部与气囊连通，另一端位于空腔外部并依次连接有放气单向阀、进气单向阀与充气橡胶球。上肢垫置于上肢板上，上肢垫与上肢板之间通过可拆卸连接装置相连接。可拆卸连接装置包括通过胶水固定在上肢垫底面上的底板，底板底面上通过螺栓固定有卡脚。上肢板上固定有与卡脚相对应的卡槽。上肢垫与上肢板之间通过卡脚卡在卡槽内可拆卸连接。此外。上肢垫、底板以及卡脚均采用弹性硅胶材质。

Description

一种上肢介入辅助装置

技术领域

本实用新型涉及介入手术辅助用具领域，特别涉及一种上肢介入辅助装置。

背景技术

上肢介入辅助装置为医疗辅助设备中的一种，主要用于心脏介入手术等领域，一般包括上肢垫和上肢板两个组件。介入血管外科等疾病的患者进行临床治疗时，为方便医生操作，减轻上肢肿胀感和提高病人的舒适度，上肢垫是治疗中经常采用的护理方法之一，但是现在的上肢垫高度一般都是固定的，由于病人的情况不同，以及医生的手术操作手法不尽相同，在上肢垫的使用过程中，可能会出现病人上肢悬空，舒适度差以及医生操作不顺手等一系列问题。此外，上肢垫与上肢板之间往往只是简单的放置关系，缺乏稳固的连接机构，导致在手术过程中，上肢垫容易受到手术动作或者手术过程中的相关液体的影响而导致位置移动，影响手术的顺利进行。此外，手术结束之后需要对上肢垫进行清理与消毒，因此上肢垫与上肢板之间的连接机构需要灵活可拆卸，而且上肢垫的结构也需要满足频繁清理的需求。

实用新型内容

本实用新型的主要目的在于提供一种上肢介入辅助装置，可以有效解决背景技术中的问题。

为实现上述目的，本实用新型采取的技术方案为：

一种上肢介入辅助装置，包括上肢垫和上肢板，所述上肢垫中设有空腔，所述空腔内部设有抬升装置且所述空腔上表面为可伸缩材质。所述上肢垫置于所述上肢板上。

进一步地，所述上肢垫与所述上肢板之间通过可拆卸连接装置相连接。

进一步地，所述可拆卸连接装置包括连接在所述上肢垫底面上的底板，所述底板底面上连接有卡脚。所述上肢板上固定有与所述卡脚相对应的卡槽。所述上肢垫与所述上肢板之间通过所述卡脚卡在所述卡槽内可拆卸连接。

进一步地，所述底板通过胶水固定在所述上肢垫的底面上。

进一步地，所述卡脚通过螺栓固定在所述底板上。

进一步地，上肢垫、所述底板以及所述卡脚均采用弹性硅胶材质。

进一步地，所述抬升装置包括气囊，所述气囊固定在所述空腔内部，且所述气囊上连接有充气装置。

进一步地，所述充气装置包括充气管，所述充气管一端进入所述空腔内部与所述气囊连通，另一端位于所述空腔外部并依次连接有放气单向阀、进气单向阀与充气橡胶球。

进一步地，所述上肢垫顶部设有凹槽。

与现有技术相比，本实用新型具有如下有益效果：

一、在本实用新型中，通过对安装在上肢垫空腔中的气囊进行充放气，达到调节上肢垫高度的作用，不仅减轻了上肢的肿胀感、提高了病人的舒适度，而且方便医生操作，使得手术能够顺利进行。此外，采用充气橡胶球对气囊进行手工充气，便于对充气量进行掌握，进而实现对上肢垫高度更高精度的调节，增加使用的便利度。

二、在本实用新型中，空腔、底板、卡脚与限制挡板均为硅胶结构，即上肢垫整体可以进行压缩弯曲，这样可以在不加额外机械结构的前提下实现卡脚与上肢板卡槽之间的拆卸与结合，而且结合十分紧密不易滑脱。此外，没有多余的机械结构也使得上肢垫便于清洗与消毒，减少了细菌的滋生，提高了其使用便捷度与安全性。

附图说明

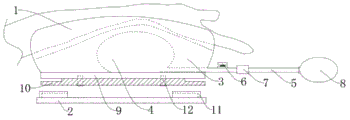

图1为本实用新型一种上肢介入辅助装置的侧视结构示意图；

图2为本实用新型一种上肢介入辅助装置的主视结构示意图；

图中：1、上肢垫；2、上肢板；3、空腔；4、气囊；5、充气管；6、放气单向阀；7、进气单向阀；8、充气橡胶球；9、底板；10、卡脚；11、卡槽；12、螺栓；13、凹槽。

具体实施方式

为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。

如图1-2所示，一种上肢介入辅助装置，包括上肢垫1和上肢板2，上肢垫1顶部设有凹槽13，上肢垫1中设有空腔3，空腔3内部设有气囊4，气囊4固定在空腔3内部，且气囊4上连接有充气管5，充气管5一端进入空腔3内部与气囊4连通，另一端位于空腔3外部并依次连接有放气单向阀6、进气单向阀7与充气橡胶球8。上肢垫1置于上肢板2上，上肢垫1与上肢板2之间通过可拆卸连接装置相连接。可拆卸连接装置包括通过胶水固定在上肢垫1底面上的底板9，底板9底面上通过螺栓固定有卡脚10。上肢板2上固定有与卡脚10相对应的卡槽11。上肢垫1与上肢板2之间通过卡脚10卡在卡槽11内可拆卸连接。此外。上肢垫1、底板9以及卡脚10均采用弹性硅胶材质。

需要说明的是，本实用新型一种上肢介入辅助装置的工作原理是：将手腕部分放置在上肢垫1顶部的凹槽13上，此时若发现手腕的高度不适合手术或者病人表示不舒适，这是就可以通过充气橡胶球8向气囊4内打气，气流通过进气单向阀7流入气囊4内，使得气体不会逆流散失。气囊4膨胀后将空腔3的上表面向上顶，进而使得手腕的高度增加，当高度适合手术或者病人表示舒适时，停止挤压充气橡胶球8。手术完毕后，打开放气单向阀6，将气囊4中的气体放出，空腔3上表面恢复到初始高度，此时上肢垫1上沾染的手术相关的液体需要及时清洗，由于上肢垫1基本上完全由硅胶组成，因此可以将上肢垫1整体进行压缩弯曲，使得连接在底板9上的卡脚10从上肢板2上的卡槽11中抽出，抽出后就可以对上肢垫1整体进行清洗与消毒，因为上肢垫1整体性较强，所以清洗与消毒能够较为全面地进行。清洗完成之后，可以将上肢垫1再次压缩弯曲，从而将卡脚10放入卡槽11内，做好下一次手术的准备。

以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。

Claims (9)

1.一种上肢介入辅助装置，其特征在于：包括上肢垫（1）和上肢板（2），所述上肢垫（1）中设有空腔（3），所述空腔（3）内部设有抬升装置且所述空腔（3）上表面为可伸缩材质；所述上肢垫（1）置于所述上肢板（2）上。

2.根据权利要求1所述的一种上肢介入辅助装置，其特征在于：所述上肢垫（1）与所述上肢板（2）之间通过可拆卸连接装置相连接。

3.根据权利要求2所述的一种上肢介入辅助装置，其特征在于：所述可拆卸连接装置包括连接在所述上肢垫（1）底面上的底板（9），所述底板（9）底面上连接有卡脚（10）；所述上肢板（2）上固定有与所述卡脚（10）相对应的卡槽（11）；所述上肢垫（1）与所述上肢板（2）之间通过所述卡脚（10）卡在所述卡槽（11）内可拆卸连接。

4.根据权利要求3所述的一种上肢介入辅助装置，其特征在于：所述底板（9）通过胶水固定在所述上肢垫（1）的底面上。

5.根据权利要求3所述的一种上肢介入辅助装置，其特征在于：所述卡脚（10）通过螺栓（12）固定在所述底板（9）上。

6.根据权利要求3所述的一种上肢介入辅助装置，其特征在于：上肢垫（1）、所述底板（9）以及所述卡脚（10）均采用弹性硅胶材质。

7.根据权利要求1至6中任一项所述的一种上肢介入辅助装置，其特征在于：所述抬升装置包括气囊（4），所述气囊（4）固定在所述空腔（3）内部，且所述气囊（4）上连接有充气装置。

8.根据权利要求7所述的一种上肢介入辅助装置，其特征在于：所述充气装置包括充气管（5），所述充气管（5）一端进入所述空腔（3）内部与所述气囊（4）连通，另一端位于所述空腔（3）外部并依次连接有放气单向阀（6）、进气单向阀（7）与充气橡胶球（8）。

9.根据权利要求1至6或8中任一项所述的一种上肢介入辅助装置，其特征在于：所述上肢垫（1）顶部设有凹槽（13）。
