Abstract

本实用新型公开了一种折叠式阅读架，包括底板、前支撑架、后支撑架与阅读板，所述前支撑架的一端铰接于所述底板的前侧顶面上以使所述前支撑架上下摆动，所述后支撑架的一端铰接于所述底板的后侧顶面上以使所述后支撑架上下摆动，所述阅读板的一端铰接于所述底板顶面上；本实用新型通过设置前支撑架、后支撑架与阅读板，在使用时，只需将后支撑架顶压支撑限位台阶，即可使阅读板向后设置，同时将前支撑架停靠于阅读板的正面，以承托设置于阅读板上的读物，如此使本实用新型的阅读架打开可用于放置读物，不使用时将三者相互叠放，使本实用新型的阅读架使用简便。

Description

一种折叠式阅读架

技术领域

本实用新型涉及办公用品技术领域，尤其是涉及一种折叠式阅读架。

背景技术

阅读架是供用户放置读物，现有的阅读架为一体成型，占用空间大，而且读物放置于阅读架上后，其放置的倾斜角度固定，使用户只能适应阅读架倾斜的角度，使用不方便，从而使现有的阅读板已经无法满足用户越来越多的需求。

实用新型内容

针对现有技术的不足，本实用新型的目的在于提供一种适应性强、使用简便的折叠式阅读架。

为实现上述目的，本实用新型提供的方案为：一种折叠式阅读架，包括底板、前支撑架、后支撑架与阅读板，所述前支撑架的一端铰接于所述底板的前侧顶面上以使所述前支撑架上下摆动，所述后支撑架的一端铰接于所述底板的后侧顶面上以使所述后支撑架上下摆动，所述阅读板的一端铰接于所述底板顶面上，且所述阅读板位于所述前支撑架与后支撑架之间，其中所述阅读板、后支撑架与前支撑架的长度依次减少，所述阅读板背面成形有多个限位台阶，多个所述限位台阶沿阅读板长度方向等间隔排布，所述后支撑架顶压所述限位台阶以使所述阅读板向后倾斜设置，所述前支撑架自由端折弯形成折弯部，用于前支撑架停靠于阅读板的正面时承托阅读板上的读物；同时所述阅读板上转动连接有两连接条，两所述连接条对称设置，且两所述连接条的自由端开有置物孔以供笔插入放置。

本实用新型的有益效果为：使用简便，本实用新型通过设置前支撑架、后支撑架与阅读板，在使用时，只需将后支撑架顶压支撑限位台阶，即可使阅读板向后设置，同时将前支撑架停靠于阅读板的正面，以承托设置于阅读板上的读物，如此使本实用新型的阅读架打开可用于放置读物，不使用时将三者相互叠放，使本实用新型的阅读架使用简便，且本实用新型整体结构简单；同时本实用新型还开有置物孔以供笔插入放置，如此可配合用户阅读；还有通过设置多个限位台阶，利用后支撑架支撑不同的限位台阶，使阅读板可倾斜不同角度，以适应用户需求，适应性强。

进一步地，两所述连接条的自由端分别铰接有压书弹簧。本实用新型采用上述结构后，通过设置压书弹簧，如此可以在读物设置于阅读板上时压紧读物。

进一步地，两所述连接条的自由端分别铰接有限位架，两所述限位架呈U型结构用于共同夹持限制读物于阅读板上移动。本实用新型采用上述结构后，通过设置限位架，防止读物从阅读架上掉落。

进一步地，所述底板上开有多个通孔。

附图说明

图1为本实用新型的整体结构侧视图（未显示连接条）。

图2为本实用新型的整体结构俯视图（未显示阅读板）。

图3为本实用新型的实施例一的俯视图（未显示前支撑架）。

图4为本实用新型的实施例一的阅读板俯视图。

图5为本实用新型的实施例一的阅读板正视图。

图6为本实用新型的实施例二的俯视图（未显示前支撑架）。

图7为本实用新型的实施例二的阅读板俯视图。

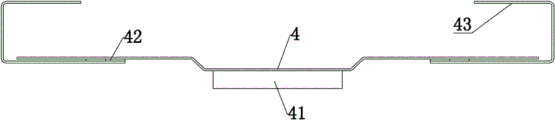

图8为本实用新型的实施例二的阅读板正视图。

其中，1为底板，2为前支撑架，21为折弯部，3为后支撑架，4为阅读板，41为限位台阶，42为连接条，421为置物孔，431为压书弹簧，421为限位架。

具体实施方式

下面结合具体实施例对本实用新型作进一步说明：

实施例一：

参见附图1至附图5所示，一种折叠式阅读架，包括底板1、前支撑架2、后支撑架3与阅读板4，底板1上开有多个通孔，前支撑架2的一端铰接于底板1的前侧顶面上以使前支撑架2上下摆动，后支撑架3的一端铰接于底板1的后侧顶面上以使后支撑架3上下摆动，阅读板4的一端铰接于底板1顶面上，且阅读板4位于前支撑架2与后支撑架3之间，其中阅读板4、后支撑架3与前支撑架2的长度依次减少，阅读板4背面成形有多个限位台阶，多个限位台阶沿阅读板4长度方向等间隔排布，后支撑架3顶压限位台阶以使阅读板4向后倾斜设置，前支撑架2自由端折弯形成折弯部21，用于前支撑架2停靠于阅读板4的正面时承托阅读板4上的读物；同时阅读板4上转动连接有两连接条42，两连接条42对称设置，且两连接条42的自由端开有置物孔421以供笔插入放置，两连接条42的自由端分别铰接有压书弹簧431；其中折弯部21形成的夹角为钝角。

在本实施例中，当需要使用阅读架时，首先根据阅读板4实际需求倾斜的角度，将阅读板4倾斜设置，然后将后支撑架3的自由端抵触顶压相对应的限位台阶41，使后支撑架3支撑阅读板4，再将前支撑架2摆动直至停靠于阅读板4的正面，此时可将读物放置于阅读板4的正面，而前支撑架2的折弯部21承托读物，最后根据读物的大小摆动两连接条42，并通过两压书弹簧431将读物压紧在阅读板4上。

实施例二：

参见附图1至附图2以及附图6至附图8所示，包括底板1、前支撑架2、后支撑架3与阅读板4，底板1上开有多个通孔，前支撑架2的一端铰接于底板1的前侧顶面上以使前支撑架2上下摆动，后支撑架3的一端铰接于底板1的后侧顶面上以使后支撑架3上下摆动，阅读板4的一端铰接于底板1顶面上，且阅读板4位于前支撑架2与后支撑架3之间，其中阅读板4、后支撑架3与前支撑架2的长度依次减少，阅读板4背面成形有多个限位台阶，多个限位台阶沿阅读板4长度方向等间隔排布，后支撑架3顶压限位台阶以使阅读板4向后倾斜设置，前支撑架2自由端折弯形成折弯部21，用于前支撑架2停靠于阅读板4的正面时承托阅读板4上的读物；同时阅读板4上转动连接有两连接条42，两连接条42对称设置，且两连接条42的自由端开有置物孔421以供笔插入放置，两连接条42的自由端分别铰接有限位架432，两限位架432呈U型结构用于共同夹持限制读物于阅读板4上移动；其中折弯部21形成的夹角为钝角。

在本实施例中，当需要使用阅读架时，首先根据阅读板4实际需求倾斜的角度，将阅读板4倾斜设置，然后将后支撑架3的自由端抵触顶压相对应的限位台阶41，使后支撑架3支撑阅读板4，再将前支撑架2摆动直至停靠于阅读板4的正面，此时可将读物放置于阅读板4的正面，而前支撑架2的折弯部21承托读物，最后根据读物的大小摆动两连接条42，并将读物放置于两限位架432之间，通过两限位架432，可以防止读物从阅读板4的左右两侧掉落。

以上所述之实施例仅为本实用新型的较佳实施例，并非对本实用新型做任何形式上的限制。任何熟悉本领域的技术人员，在不脱离本实用新型技术方案范围情况下，都可利用上述揭示的技术内容对本实用新型技术方案作出更多可能的变动和润饰，或修改为等同变化的等效实施例。故凡未脱离本实用新型技术方案的内容，依据本实用新型之思路所作的等同等效变化，均应涵盖于本实用新型的保护范围内。

Claims (4)

1.一种折叠式阅读架，其特征在于：包括底板（1）、前支撑架（2）、后支撑架（3）与阅读板（4），所述前支撑架（2）的一端铰接于所述底板（1）的前侧顶面上以使所述前支撑架（2）上下摆动，所述后支撑架（3）的一端铰接于所述底板（1）的后侧顶面上以使所述后支撑架（3）上下摆动，所述阅读板（4）的一端铰接于所述底板（1）顶面上，且所述阅读板（4）位于所述前支撑架（2）与后支撑架（3）之间，其中所述阅读板（4）、后支撑架（3）与前支撑架（2）的长度依次减少，所述阅读板（4）背面成形有多个限位台阶，多个所述限位台阶沿阅读板（4）长度方向等间隔排布，所述后支撑架（3）顶压所述限位台阶以使所述阅读板（4）向后倾斜设置，所述前支撑架（2）自由端折弯形成折弯部（21），用于前支撑架（2）停靠于阅读板（4）的正面时承托阅读板（4）上的读物；同时所述阅读板（4）上转动连接有两连接条（42），两所述连接条（42）对称设置，且两所述连接条（42）的自由端开有置物孔（421）以供笔插入放置。

2.根据权利要求1所述的一种折叠式阅读架，其特征在于：两所述连接条（42）的自由端分别铰接有压书弹簧（431）。

3.根据权利要求1所述的一种折叠式阅读架，其特征在于：两所述连接条（42）的自由端分别铰接有限位架（432），两所述限位架（432）呈U型结构用于共同夹持限制读物于阅读板（4）上移动。

4.根据权利要求1所述的一种折叠式阅读架，其特征在于：所述底板（1）上开有多个通孔。
