一种现代化农业种植育苗盘 Download PDFInfo
- Publication number
- CN213939038U CN213939038U CN202022628851.4U CN202022628851U CN213939038U CN 213939038 U CN213939038 U CN 213939038U CN 202022628851 U CN202022628851 U CN 202022628851U CN 213939038 U CN213939038 U CN 213939038U
- Authority
- CN
- China
- Prior art keywords
- water
- seedling raising
- tray
- collecting tank
- seedling
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Expired - Fee Related
Links
Images
Classifications
-
- Y—GENERAL TAGGING OF NEW TECHNOLOGICAL DEVELOPMENTS; GENERAL TAGGING OF CROSS-SECTIONAL TECHNOLOGIES SPANNING OVER SEVERAL SECTIONS OF THE IPC; TECHNICAL SUBJECTS COVERED BY FORMER USPC CROSS-REFERENCE ART COLLECTIONS [XRACs] AND DIGESTS
- Y02—TECHNOLOGIES OR APPLICATIONS FOR MITIGATION OR ADAPTATION AGAINST CLIMATE CHANGE
- Y02W—CLIMATE CHANGE MITIGATION TECHNOLOGIES RELATED TO WASTEWATER TREATMENT OR WASTE MANAGEMENT
- Y02W10/00—Technologies for wastewater treatment
- Y02W10/10—Biological treatment of water, waste water, or sewage
Landscapes
- Cultivation Receptacles Or Flower-Pots, Or Pots For Seedlings (AREA)
Abstract
本实用新型公开了一种现代化农业种植育苗盘，包括盘体和集水槽；盘体内部均匀设置有多个育苗穴、底端四角均固定连接有第一支腿，四个所述第一支腿底端通过泡沫板连为一体。本实用新型通过设置海绵填充管和吸水棉头，使吸水棉头将集水槽中的水进行吸收，然后通过海绵填充管引入育苗穴的内部，使育苗穴内部的幼苗在培养过程中可以持续吸收水分，进而将集水槽中的积水用于日常补水，增加了水源的利用率；通过设置泡沫板，当集水槽内部的水位下降时，盘体也跟随下降，进而使吸水棉头持续与水接触进行补水工作；通过设置喷气头，使喷气头将外界的空气通进集水槽内部的水中，可以有效防止集水槽中的水质由于长时间使用而变质。
Description
技术领域
本实用新型涉及农业种植技术领域，具体涉及一种现代化农业种植育苗盘。
背景技术
穴盘，也称育苗盘，它已经成为工厂化种苗生产工艺中的一种重要器具；不论是花卉还是蔬菜，穴盘育苗是现代园艺最根本的一项变革，为快捷和大批量生产提供了保证。
现有的育苗盘结构较为简单，在育苗过程中，通常需要对幼苗进行水分补充，在现代化农业种植中也有部分带有集水槽的育苗盘，但是，集水槽里面的水通常用作再次喷灌，不能够用于日常随时补水，使用不够方便，进而需要一种现代化农业种植育苗盘。
实用新型内容
有鉴于此，本实用新型的目的在于提供一种现代化农业种植育苗盘，通过设置海绵填充管和吸水棉头，使吸水棉头将集水槽中的水进行吸收，使育苗穴内部的幼苗在培养过程中可以持续吸收水分，增加了水源的利用率；通过设置泡沫板和集水槽，使吸水棉头持续与水接触进行补水工作，使用更加方便；通过设置喷气头，可以有效防止集水槽中的水质由于长时间使用而变质，进一步充分利用水资源，减少了浪费。
本实用新型通过以下技术方案实现：
一种现代化农业种植育苗盘，包括盘体和集水槽；所述盘体内部均匀设置有多个育苗穴，所述盘体底端四角均固定连接有第一支腿，四个所述第一支腿底端通过泡沫板连为一体，所述盘体位于集水槽的内部，所述集水槽底端四角均固定连接有第二支腿，所述育苗穴内部均设置有锥形隔板，所述锥形隔板底端均固定连接有海绵填充管，所述海绵填充管底端均固定连接有吸水棉头，所述泡沫板上设置有矩形通孔，所述集水槽底端设置有气管，所述气管顶端均匀设置有连接头，所述连接头一端均与气管固定连接，所述连接头另一端均固定连接有喷气头。
进一步，所述锥形隔板内部均匀开设有通孔，所述锥形隔板底端位于海绵填充管的外侧设置有集水海绵填充层。
进一步，所述气管另一端固定连接有风机，所述风机与电源通过导线电性连接。
进一步，所述吸水棉头底端的高度小于所述泡沫板底端的高度。
进一步，所述第一支腿底端均与泡沫板固定连接。
进一步，所述锥形隔板为圆锥形，所述育苗穴为方形，所述锥形隔板底端的直径等于所述育苗穴的边长。
本实用新型的有益效果在于：通过设置海绵填充管和吸水棉头，将盘体放入集水槽中，使吸水棉头将集水槽中的水进行吸收，然后通过海绵填充管引入育苗穴的内部，使育苗穴内部的幼苗在培养过程中可以持续吸收水分，进而将集水槽中的积水用于日常补水，增加了水源的利用率；通过设置泡沫板和集水槽，使盘体通过泡沫板漂浮在集水槽内部，当集水槽内部的水位下降时，盘体也跟随下降，进而使吸水棉头持续与水接触进行补水工作，使用更加方便；通过设置喷气头，使喷气头将外界的空气通进集水槽内部的水中，可以有效防止集水槽中的水质由于长时间使用而变质，进一步充分利用水资源，减少了浪费。
附图说明
图1为本实用新型的立体结构示意图；
图2为本实用新型中育苗穴的剖视结构示意图；

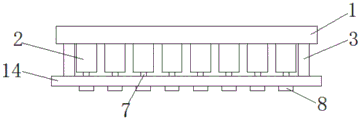

图3为本实用新型中盘体的主视结构示意图；
图4为本实用新型中集水槽的内部结构示意图。
具体实施方式
为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。通常在此处附图中描述和示出的本实用新型实施例的组件可以以各种不同的配置来布置和设计。
因此，以下对在附图中提供的本实用新型的实施例的详细描述并非旨在限制要求保护的本实用新型的范围，而是仅仅表示本实用新型的选定实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
应注意到：相似的标号和字母在下面的附图中表示类似项，因此，一旦某一项在一个附图中被定义，则在随后的附图中不需要对其进行进一步定义和解释。
在本实用新型的上述描述中，需要说明的是，术语“一侧”、“另一侧”等指示的方位或位置关系为基于附图所示的方位或位置关系，或者是该实用新型产品使用时惯常摆放的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”等仅用于区分描述，而不能理解为指示或暗示相对重要性。
此外，术语“相同”等术语并不表示要求部件绝对相同，而是可以存在微小的差异。术语“垂直”仅仅是指部件之间的位置关系相对“平行”而言更加垂直，并不是表示该结构一定要完全垂直，而是可以稍微倾斜。
如图1-4所示，一种现代化农业种植育苗盘，包括盘体1和集水槽4；盘体1内部均匀设置有多个育苗穴2，盘体1底端四角均固定连接有第一支腿3，四个第一支腿3底端通过泡沫板14连为一体，盘体1位于集水槽4的内部，集水槽4底端四角均固定连接有第二支腿5，育苗穴2内部均设置有锥形隔板6，锥形隔板6底端均固定连接有海绵填充管7，海绵填充管7底端均固定连接有吸水棉头8，通过设置海绵填充管7和吸水棉头8，泡沫板上设置有矩形通孔，便于吸水棉头伸出；将盘体1放入集水槽4中，使吸水棉头8将集水槽4中的水进行吸收，然后通过海绵填充管7引入育苗穴2的内部，使育苗穴2内部的幼苗在培养过程中可以持续吸收水分，进而将集水槽4中的积水用于日常补水，增加了水源的利用率，集水槽4底端设置有气管9，气管9顶端均匀设置有连接头10，连接头10一端均与气管9固定连接，连接头10另一端均固定连接有喷气头11，通过设置喷气头11，使喷气头11将外界的空气通进集水槽4内部的水中，可以有效防止集水槽4中的水质由于长时间使用而变质，进一步充分利用水资源，减少了浪费。
本实施例中，锥形隔板6内部均匀开设有通孔12，锥形隔板6底端位于海绵填充管7的外侧设置有集水海绵填充层13，通过锥形隔板6对育苗穴2中的土壤进行阻挡，防止集水海绵填充层13被大面积堵塞，进而保证集水海绵填充层13的集水效果和引水效果。
本实施例中，气管9另一端固定连接有风机15，风机15与电源通过导线电性连接，通过风机15将空气进行输入，使喷气头11将外界的空气通进集水槽4内部的水中，可以有效防止集水槽4中的水质由于长时间使用而变质，进一步充分利用水资源，减少了浪费。
本实施例中，吸水棉头8底端的高度小于泡沫板14底端的高度，当集水槽4内部的水位下降时，盘体1也跟随下降，进而使吸水棉头8持续与水接触进行补水工作，使用更加方便。
本实施例中，第一支腿3底端均与泡沫板14固定连接，通过设置泡沫板14和集水槽4，使盘体1通过泡沫板14漂浮在集水槽4内部。
本实施例中，锥形隔板6为圆锥形，育苗穴2为方形，锥形隔板6底端的直径等于育苗穴2的边长，便于对锥形隔板6进行安装。
最后说明的是，以上实施例仅用以说明本实用新型的技术方案而非限制，尽管参照较佳实施例对本实用新型进行了详细说明，本领域的普通技术人员应当理解，可以对本实用新型的技术方案进行修改或者等同替换，而不脱离本实用新型技术方案的宗旨和范围，其均应涵盖在本实用新型的权利要求范围当中。
