Abstract
本实用新型公开了一种具有缓冲功能的人防门，包括人防门主体、闭锁机构和防护机构，所述人防门主体远离墙体的一端为防护机构，所述人防门主体远离防护机构的一端为闭锁机构，所述人防门主体通过铰链机构与墙体连接，所述墙体开设有供闭锁机构间隙配合的门洞，门洞内缘面设有供闭锁机构锁定的孔，所述闭锁机构远离防护机构的一端居中开设有供锁芯安装的孔，所述锁芯穿过闭锁机构延伸入闭锁机构的内部，所述锁芯远离防护机构的一端居中设有握把轴，所述握把轴居中设有旋转握把，所述闭锁机构远离防护机构一端的一侧设有供铰链机构安装的孔，该具有缓冲功能的人防门，具有重量轻，多层缓冲，具有一定防火性等特点，推荐大规模推广使用。
Description
技术领域
本实用新型属于人防工程用防护门技术领域，具体涉及一种具有缓冲功能的人防门。
背景技术
人防门就是人民防护工程出入口的门，人防门分类比较鲜明，有普通单、双扇防护密闭门和密闭门，活门槛单、双扇防护密闭门和密闭门等多种人防设备。人防又称民防，民防是国际通用词，是政府动员和组织群众，采取防空袭，抗灾救灾措施，实施救援行动，防范和减轻灾害危害的活动。人防门是属于民防防护设备。
现有的人防门普遍具有重量大，开关困难，且几乎不具备缓冲能力，在大冲击的碰撞下容易出现变形和损毁，危及人民群众的安全，需有一种改进型的人防门来弥补这一缺点。
实用新型内容
本实用新型的目的在于提供一种具有缓冲功能的人防门，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种具有缓冲功能的人防门，包括人防门主体1和墙体7，所述人防门主体1为双层圆盘式结构，所述人防门主体1通过铰链机构8与墙体7连接，所述人防门主体1远离墙体7的一端为防护机构9，所述人防门主体1远离防护机构9的一端为闭锁机构101，所述墙体7开设有供闭锁机构101间隙配合的门洞6，所述门洞6内缘面设有供闭锁机构101锁定的孔，所述防护机构9内为多层结构，所述防护机构9内部远离闭锁机构101的一端设有石棉层901，所述防护机构9内部远离石棉层901的一端设有凯夫拉层902，所述凯夫拉层902远离石棉层901的一端设有钢板903，所述钢板903远离凯夫拉层902的一端设有若干组应力弹簧904。
优选的，所述闭锁机构101远离防护机构9的一端居中开设有供锁芯5安装的孔，所述锁芯5穿过闭锁机构101延伸入闭锁机构101的内部，所述锁芯5远离防护机构9的一端居中设有旋转握把轴4，所述旋转握把轴4居中设有旋转握把2，所述闭锁机构101远离防护机构9一端的一侧设有供铰链机构8安装的孔。
优选的，所述锁芯5延伸入闭锁机构101内部的一端设有若干组供连接杆502配合的孔，所述锁芯5通过第一固定螺栓501与连接杆502活动连接，所述连接杆502远离第一固定螺栓501的一端设有供第二固定螺栓503安装的孔，所述第二固定螺栓503远离连接杆502的一端设有第一拨动块504，所述第一拨动块504通过第二固定螺栓503与连接杆502活动连接，所述第一拨动块504远离连接杆502的一端设有插销机构3，所述第一拨动块504远离插销机构3的一端设有第二拨动块505，所述第二拨动块505垂直于第一拨动块504。
优选的，所述插销机构3的插销301开设有配合第一拨动块504的凹槽，所述插销301的两侧设有插销固定块302，所述插销固定块302与插销301间隙配合，所述插销301远离插销固定块302的一端居中设有连接轴303，所述连接轴303居中设有轴固定块304，所述轴固定块304和连接轴303间隙配合，所述连接轴303远离轴固定块304的一端套设有锁舌弹簧305，所述锁舌弹簧305远离轴固定块304的一端设有锁舌306，所述插销301远离锁舌306的一端设有回拨块307。
优选的，所述闭锁机构101远离铰链机构8的一侧设有闭锁握把10。
本实用新型的技术效果和优点：该具有缓冲功能的人防门，得益于防护机构的分层设计，使得人防门整体的重量大幅度减轻；得益于石棉层的设置，使得该具有缓冲功能的人防门，在防冲击的同时具有一定的防火能力，且石棉自身柔软可以作为防护的第一道缓冲层；得益于凯夫拉层的设计，使得高动能碎片穿透防护机构外层钢板以及石棉层后在凯夫拉纤维的缓冲下进一步削减动能后在凯夫拉层停下或由内层钢板拦截；得益于应力弹簧的设置，使得破片在穿透石棉层和凯夫拉层后，再被钢板拦截时，应力弹簧受力压缩，其钢板所受的冲击力由应力弹簧吸收，同时应力弹簧反向压紧石棉层和凯夫拉层，使得两者均匀铺设在层面之中。
附图说明
图1为本实用新型的结构示意图；
图2为本实用新型的人防门主体结构示意图；
图3为本实用新型的闭锁机构的剖面图；
图4为本实用新型的插销机构的结构示意图；

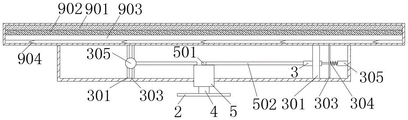

图5为本实用新型的人防门主体的剖面图。
图中：1人防门主体、101闭锁机构、102锁孔、2旋转握把、3插销机构、301插销、302插销固定块、303连接轴、304轴固定块、305锁舌弹簧、306锁舌、307回拨块、4旋转握把轴、5锁芯、501第一固定螺栓、502连接杆、503第二固定螺栓、504第一拨动块、505第二拨动块、6门洞、7墙体、8铰链机构、9防护机构、901石棉层、902凯夫拉层、903钢板、904应力弹簧、10闭锁握把。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
除非单独定义指出的方向外，本文涉及的上、下、左、右、前、后、内和外等方向均是以本实用新型所示的图中的上、下、左、右、前、后、内和外等方向为准，在此一并说明。
本实用新型提供了如图1-5所示的一种具有缓冲功能的人防门，包括人防门主体1和墙体7，所述人防门主体1为双层圆盘式结构，所述人防门主体1通过铰链机构8与墙体7连接，所述人防门主体1远离墙体7的一端为防护机构9，所述人防门主体1远离防护机构9的一端为闭锁机构101，所述墙体7开设有供闭锁机构101间隙配合的门洞6，所述门洞6内缘面设有供闭锁机构101锁定的孔，闭锁机构101在铰链机构8的带动下嵌入门洞6内部以保护闭锁结构不会受外力毁坏，所述防护机构9内为多层结构，所述防护机构9内部远离闭锁机构101的一端设有石棉层901，所述防护机构9内部远离石棉层901的一端设有凯夫拉层902，所述凯夫拉层902远离石棉层901的一端设有钢板903，所述钢板903远离凯夫拉层902的一端设有若干组应力弹簧904，石棉层901使得防护机构9拥有一定的防火能力，同时利用石棉的柔软性缓冲第一层冲击，凯夫拉层902辅助石棉层901吸收穿过石棉层901的碎片以及冲击波，钢板903吸收由凯夫拉层902释放的后续冲击，且应力弹簧904释放钢板903所受的所有横向冲击力，同时抵接钢板903，压缩凯夫拉层902和石棉层901，且分层结构重量较以往人防门减轻大量重量。
具体的，所述闭锁机构101远离防护机构9的一端居中开设有供锁芯5安装的孔，所述锁芯5穿过闭锁机构101延伸入闭锁机构101的内部，锁芯5与闭锁机构101间隙配合，以确保可以转动，所述锁芯5远离防护机构9的一端居中设有旋转握把轴4，旋转握把轴4与锁芯5为注塑一体，所述旋转握把轴4居中设有旋转握把2，所述闭锁机构101远离防护机构9一端的一侧设有供铰链机构8安装的孔。
具体的，所述锁芯5延伸入闭锁机构101内部的一端设有若干组供连接杆502配合的孔，所述锁芯5通过第一固定螺栓501与连接杆502活动连接，所述连接杆502远离第一固定螺栓501的一端设有供第二固定螺栓503安装的孔，所述第二固定螺栓503远离连接杆502的一端设有第一拨动块504，所述第一拨动块504通过第二固定螺栓503与连接杆502活动连接，所述第一拨动块504远离连接杆502的一端设有插销机构3，所述第一拨动块504远离插销机构3的一端设有第二拨动块505，所述第二拨动块505垂直于第一拨动块504，第一拨动块504在连接杆502的带动下向反方向拨动使得插销机构3在锁舌弹簧305的施力下使锁舌306弹出。
具体的，所述插销机构3的插销301开设有配合第一拨动块504的凹槽，所述插销301的两侧设有插销固定块302，所述插销固定块302与插销301间隙配合，所述插销301远离插销固定块302的一端居中设有连接轴303，所述连接轴303居中设有轴固定块304，所述轴固定块304和连接轴303间隙配合，所述连接轴303远离轴固定块304的一端套设有锁舌弹簧305，所述锁舌弹簧305远离轴固定块304的一端设有锁舌306，所述插销301远离锁舌306的一端设有回拨块307，回拨块307在第二拨动块505的带动下使得插销机构回拨，回拨归位后，第二拨动块505垂直于回拨块307，使得整个插销机构3收缩锁死，第一拨动块504重新滑入插销301的凹槽内等待下次启动。
具体的，所述闭锁机构101远离铰链机构8的一侧设有闭锁握把10，闭锁握把10使得人防门主体1的关闭更加方便。
工作原理，该具有缓冲功能的人防门，在危险发生时，待群众进入完毕后拉动闭锁握把10，待闭锁机构101完全嵌入门洞6后，转动旋转握把2，旋转握把2通过旋转握把轴4带动锁芯5,锁芯5通过第一固定螺栓501带动内部的若干组连接杆502，连接杆502通过第二固定螺栓503带动第一拨动块504，插销机构3的插销301在第一拨动块504的带动下通过锁舌弹簧305将锁舌306弹出，锁舌306插入门洞6内缘面设置的孔内，锁死整个人防门主体1，封闭入口后，防护机构9内的石棉层901使得防护机构9拥有一定的防火能力，同时利用石棉的柔软性缓冲第一层冲击，凯夫拉层902辅助石棉层901吸收穿过石棉层901的碎片以及冲击波，钢板903吸收由凯夫拉层902释放的后续冲击，且应力弹簧904释放钢板903所受的所有横向冲击力，同时抵接钢板903，压缩凯夫拉层902和石棉层901，待危机解除后，反向旋动旋转握把2，旋转握把2通过旋转握把轴4带动锁芯5,锁芯5通过第一固定螺栓501带动内部的若干组连接杆502，连接杆502通过第二固定螺栓503带动第二拨动块505，插销机构3的回拨块307在第二拨动块505的带动下将锁舌306收回，同时第二拨动块505抵接回拨块307锁死闭锁机构3不让其回弹，该具有缓冲功能的人防门，具有重量轻，多层缓冲，具有一定防火性等特点，推荐大规模推广使用。
最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
Claims (5)
1.一种具有缓冲功能的人防门，包括人防门主体(1)和墙体(7)，其特征在于：所述人防门主体(1)为双层圆盘式结构，所述人防门主体(1)通过铰链机构(8)与墙体(7)连接，所述人防门主体(1)远离墙体(7)的一端为防护机构(9)，所述人防门主体(1)远离防护机构(9)的一端为闭锁机构(101)，所述墙体(7)开设有供闭锁机构(101)间隙配合的门洞(6)，所述门洞(6)内缘面设有供闭锁机构(101)锁定的孔，所述防护机构(9)内为多层结构，所述防护机构(9)内部远离闭锁机构(101)的一端设有石棉层(901)，所述防护机构(9)内部远离石棉层(901)的一端设有凯夫拉层(902)，所述凯夫拉层(902)远离石棉层(901)的一端设有钢板(903)，所述钢板(903)远离凯夫拉层(902)的一端设有若干组应力弹簧(904)。
2.根据权利要求1所述的一种具有缓冲功能的人防门，其特征在于：所述闭锁机构(101)远离防护机构(9)的一端居中开设有供锁芯(5)安装的孔，所述锁芯(5)穿过闭锁机构(101)延伸入闭锁机构(101)的内部，所述锁芯(5)远离防护机构(9)的一端居中设有旋转握把轴(4)，所述旋转握把轴(4)居中设有旋转握把(2)，所述闭锁机构(101)远离防护机构(9)一端的一侧设有供铰链机构(8)安装的孔。
3.根据权利要求2所述的一种具有缓冲功能的人防门，其特征在于：所述锁芯(5)延伸入闭锁机构(101)内部的一端设有若干组供连接杆(502)配合的孔，所述锁芯(5)通过第一固定螺栓(501)与连接杆(502)活动连接，所述连接杆(502)远离第一固定螺栓(501)的一端设有供第二固定螺栓(503)安装的孔，所述第二固定螺栓(503)远离连接杆(502)的一端设有第一拨动块(504)，所述第一拨动块(504)通过第二固定螺栓(503)与连接杆(502)活动连接，所述第一拨动块(504)远离连接杆(502)的一端设有插销机构(3)，所述第一拨动块(504)远离插销机构(3)的一端设有第二拨动块(505)，所述第二拨动块(505)垂直于第一拨动块(504)。
4.根据权利要求3所述的一种具有缓冲功能的人防门，其特征在于：所述插销机构(3)的插销(301)开设有配合第一拨动块(504)的凹槽，所述插销(301)的两侧设有插销固定块(302)，所述插销固定块(302)与插销(301)间隙配合，所述插销(301)远离插销固定块(302)的一端居中设有连接轴(303)，所述连接轴(303)居中设有轴固定块(304)，所述轴固定块(304)和连接轴(303)间隙配合，所述连接轴(303)远离轴固定块(304)的一端套设有锁舌弹簧(305)，所述锁舌弹簧(305)远离轴固定块(304)的一端设有锁舌(306)，所述插销(301)远离锁舌(306)的一端设有回拨块(307)。
5.根据权利要求1所述的一种具有缓冲功能的人防门，其特征在于：所述闭锁机构(101)远离铰链机构(8)的一侧设有闭锁握把(10)。
