Abstract
本实用新型涉及医用设备技术领域，且公开了一种妇产科多功能辅助接生装置，包括底板，所述底板的顶部栓接有液压伸缩筒，所述液压伸缩筒的顶部栓接有第一板体，所述第一板体的一侧通过铰接件铰接有第二板体，所述第二板体的底部通过铰接件铰接有液压伸缩杆；本实用新型通过垫块的设置，可以将产妇的双腿放入到垫块顶部的放腿槽中，并且因连接杆是通过轴承与第一板体进行转动连接的，因此角度可以根据产妇自身需要进行调节，降低产妇腿部带来的劳累感，同时通过液压伸缩杆的设置，方便了该装置的第二板体与第一板体之间的角度，为产妇提供一个躺卧或者依靠的支撑平台，增加了产妇生产时的舒适性。
Description
技术领域
本实用新型涉及医用设备技术领域，具体为一种妇产科多功能辅助接生装置。
背景技术
妇产科是临床医学四大主要学科之一，主要研究女性生殖器官疾病的病因、病理、诊断及防治，妊娠、分娩的生理和病理变化，高危妊娠及难产的预防和诊治，女性生殖内分泌，计划生育及妇女保健等。
申请号为201920159449.0的专利公开了一种妇产科多功能辅助接生装置，包括产床主体和四个支撑柱，四个所述支撑柱对称固定安装在产床主体的下方，所述产床主体内开设有安装口，所述安装口的两侧均转动连接有L型杆，所述安装口的中心位置转动连接有转轴，两个所述L型杆位于安装口内的一端均与转轴固定连接，所述转轴上固定安装有转动板，位于转轴上下两侧的所述安装口内壁上均固定安装有安装块，所述转动板通过两个弹簧分别与两个安装块固定连接，所述产床主体的底部固定安装有液压泵。本实用新型避免了产妇在生产过程中手臂无处施力的情况，有助于产妇的发力，提高手术效率的同时，节省手术室空间，有利于接生工作的顺利进行。
综上所述该装置虽然具备可以供产妇手臂抓握施力的效果，但是在使用时还存在很多的问题，孕妇在接生时需要打开自己的双腿，现有的接生装置缺乏供产妇根据自身需要调节张开双腿的角度并支撑双腿的装置，时间长了会造成疲劳，并且浪费力气，影响生产，同时现有的接生装置缺乏可以调节产妇身体躺卧角度的结构，但是在生产时，若产妇长时间保持一个姿势，自身的舒适性会降低，并且生产也需要将产妇身体调高，实用性较低。
实用新型内容
本实用新型的目的在于提供一种妇产科多功能辅助接生装置，具备对腿部进行支撑和身体角度进行调节的优点，解决了现有的接生装置无法对腿部进行支撑和无法对身体角度进行调节的问题。
为实现上述目的，本实用新型提供如下技术方案：一种妇产科多功能辅助接生装置，包括底板，所述底板的顶部栓接有液压伸缩筒，所述液压伸缩筒的顶部栓接有第一板体，所述第一板体的一侧通过铰接件铰接有第二板体，所述第二板体的底部通过铰接件铰接有液压伸缩杆，所述第一板体的底部通过轴承对称转动连接有连接杆，所述连接杆的顶部栓接有垫块，所述垫块的顶部开设有放腿槽，所述连接杆的底部螺纹连接有与第一板体配合使用的限位栓。
优选的，所述液压伸缩筒的一侧栓接有与液压伸缩杆铰接的支撑板。
优选的，所述底板的顶部设置有与第一板体和第二板体粘接的橡胶垫，所述第二板体的顶部粘接有头垫。
优选的，所述底板底部的四角均安装有脚垫。
优选的，所述第一板体的底部栓接有限位架，所述限位架的顶部设置有垃圾箱。
优选的，所述垃圾箱的底部栓接有导块，所述限位架靠近垃圾箱的一侧开设有与导块配合使用的导槽。
优选的，所述第二板体的顶部对称栓接有连接块，两个所述连接块相对的一侧均栓接有握把。
优选的，所述第一板体的顶部开设有与垃圾箱配合使用的开口。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过垫块的设置，可以将产妇的双腿放入到垫块顶部的放腿槽中，并且因连接杆是通过轴承与第一板体进行转动连接的，因此角度可以根据产妇自身需要进行调节，降低产妇腿部带来的劳累感；
2、本实用新型通过液压伸缩杆的设置，方便了该装置的第二板体与第一板体之间的角度，为产妇提供一个躺卧或者依靠的支撑平台，增加了产妇生产时的舒适性。
附图说明
图1为本实用新型结构正视图；

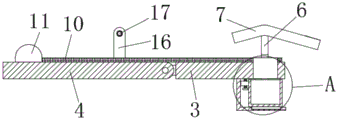

图2为本实用新型局部结构正视剖视图；
图3为本实用新型图2中A处放大图；
图4为本实用新型局部结构示意图。
图中：1、底板；2、液压伸缩筒；3、第一板体；4、第二板体；5、液压伸缩杆；6、连接杆；7、垫块；8、放腿槽；9、支撑板；10、橡胶垫；11、头垫；12、脚垫；13、垃圾箱；14、导块；15、导槽；16、连接块；17、握把；18、开口；19、限位栓；20、限位架。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-图2，本实用新型提供的一种实施例：一种妇产科多功能辅助接生装置，包括底板1，底板1的顶部栓接有液压伸缩筒2，液压伸缩筒2的顶部栓接有第一板体3，第一板体3的一侧通过铰接件铰接有第二板体4，第二板体4的底部通过铰接件铰接有液压伸缩杆5，通过液压伸缩杆5的设置，方便了该装置的第二板体4与第一板体3之间的角度，为产妇提供一个躺卧或者依靠的支撑平台，增加了产妇生产时的舒适性。
进一步的，液压伸缩筒2的一侧栓接有与液压伸缩杆5铰接的支撑板9，通过支撑板9设置，对液压伸缩筒2进行支撑。
进一步的，底板1的顶部设置有与第一板体3和第二板体4粘接的橡胶垫10，第二板体4的顶部粘接有头垫11，通过橡胶垫10和头垫11设置，增加产妇躺卧时的舒适性。
进一步的，底板1底部的四角均安装有脚垫12，通过脚垫12设置，增加该装置与地面的摩擦力。
进一步的，第一板体3的底部栓接有限位架20，限位架20的顶部设置有垃圾箱13，通过限位架20和垃圾箱13设置，方便对垃圾进行收集。
进一步的，垃圾箱13的底部栓接有导块14，限位架20靠近垃圾箱13的一侧开设有与导块14配合使用的导槽15，通过导块14和导槽15设置，对垃圾箱13进行限位。
进一步的，第二板体4的顶部对称栓接有连接块16，两个连接块16相对的一侧均栓接有握把17，通过连接块16和握把17设置，可以为产妇手部提供握力。
进一步的，述第一板体3的顶部开设有与垃圾箱13配合使用的开口18，通过开口18设置，方便将垃圾丢在垃圾箱13内部。
请参阅图1-图4，本实用新型提供的一种实施例：一种妇产科多功能辅助接生装置，第一板体3的底部通过轴承对称转动连接有连接杆6，连接杆6的顶部栓接有垫块7，垫块7的顶部开设有放腿槽8，连接杆6的底部螺纹连接有与第一板体3配合使用的限位栓19，通过垫块7的设置，可以将产妇的双腿放入到垫块7顶部的放腿槽8中，并且因连接杆6是通过轴承与第一板体3进行转动连接的，因此角度可以根据产妇自身需要进行调节，降低产妇腿部带来的劳累感。
工作原理：工作时，产妇躺卧在第一板体3和第二板体4上，产妇双腿分别放置在两个垫块7上的放腿槽8内部，根据产妇自身需求让连接杆6带动垫块7以轴承为中心进行转动，改变产妇双腿张开的大小，通过限位栓19对连接杆6进行限位，达到固定连接杆6的效果，通过产妇自身的需要，让液压伸缩杆5支撑第二板体4以第二板体4和第一板体3铰接处为中心进行翻转，这样便达到调节角度的效果。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
Claims (8)
1.一种妇产科多功能辅助接生装置，包括底板(1)，其特征在于：所述底板(1)的顶部栓接有液压伸缩筒(2)，所述液压伸缩筒(2)的顶部栓接有第一板体(3)，所述第一板体(3)的一侧通过铰接件铰接有第二板体(4)，所述第二板体(4)的底部通过铰接件铰接有液压伸缩杆(5)，所述第一板体(3)的底部通过轴承对称转动连接有连接杆(6)，所述连接杆(6)的顶部栓接有垫块(7)，所述垫块(7)的顶部开设有放腿槽(8)，所述连接杆(6)的底部螺纹连接有与第一板体(3)配合使用的限位栓(19)。
2.根据权利要求1所述的一种妇产科多功能辅助接生装置，其特征在于：所述液压伸缩筒(2)的一侧栓接有与液压伸缩杆(5)铰接的支撑板(9)。
3.根据权利要求1所述的一种妇产科多功能辅助接生装置，其特征在于：所述底板(1)的顶部设置有与第一板体(3)和第二板体(4)粘接的橡胶垫(10)，所述第二板体(4)的顶部粘接有头垫(11)。
4.根据权利要求1所述的一种妇产科多功能辅助接生装置，其特征在于：所述底板(1)底部的四角均安装有脚垫(12)。
5.根据权利要求1所述的一种妇产科多功能辅助接生装置，其特征在于：所述第一板体(3)的底部栓接有限位架(20)，所述限位架(20)的顶部设置有垃圾箱(13)。
6.根据权利要求5所述的一种妇产科多功能辅助接生装置，其特征在于：所述垃圾箱(13)的底部栓接有导块(14)，所述限位架(20)靠近垃圾箱(13)的一侧开设有与导块(14)配合使用的导槽(15)。
7.根据权利要求1所述的一种妇产科多功能辅助接生装置，其特征在于：所述第二板体(4)的顶部对称栓接有连接块(16)，两个所述连接块(16)相对的一侧均栓接有握把(17)。
8.根据权利要求1所述的一种妇产科多功能辅助接生装置，其特征在于：所述第一板体(3)的顶部开设有与垃圾箱(13)配合使用的开口(18)。
