Abstract
本实用新型公开了一种具有组件易安装结构的光伏发电装置，涉及光伏发电技术领域，为解决现有的光伏发电装置在安装使用的过程中光伏组件安装较为不便的问题。所述室外安装台面的上端设置有四个架设支杆，两个所述架设支杆之间设置有承重侧杆，两个所述承重侧杆之间设置有框架梁，所述框架梁的上端设置有安装框架，所述安装框架的内部安装有光伏组件，所述光伏组件的上端安装有端面密封框，所述安装框架的下端设置有两个承托板，且承托板与安装框架一体成型设置，所述承托板的内部设置有螺纹贯通孔，且螺纹贯通孔与承托板一体成型设置，所述螺纹贯通孔的内部设置有安装有紧固螺栓，且承托板通过紧固螺栓与光伏组件上的安装孔固定连接。
Description
技术领域
本实用新型涉及光伏发电技术领域，具体为一种具有组件易安装结构的光伏发电装置。
背景技术
光伏发电是利用半导体界面的光生伏特效应而将光能直接转变为电能的一种技术，主要由太阳电池板、控制器和逆变器三大部分组成，主要部件由电子元器件构成，太阳能电池经过串联后进行封装保护可形成大面积的太阳电池组件，再配合上功率控制器等部件就形成了光伏发电装置，光伏发电的主要原理是半导体的光电效应，光电效应就是光照使不均匀半导体或半导体与金属结合的不同部位之间产生电位差的现象。它首先是由光子转化为电子、光能量转化为电能量的过程；其次，是形成电压过程。
现有的光伏发电装置在安装使用的过程中光伏组件的安装较为不便，需要借助精确的仪器才能将光伏组件精确平整的架设，影响光伏发电装置的使用效率，为此，我们提供一种具有组件易安装结构的光伏发电装置。
实用新型内容
本实用新型的目的在于提供一种具有组件易安装结构的光伏发电装置，以解决上述背景技术中提出的现有的光伏发电装置在安装使用的过程中光伏组件安装较为不便的问题。
为实现上述目的，本实用新型提供如下技术方案：一种具有组件易安装结构的光伏发电装置，包括室外安装台面，所述室外安装台面的上端设置有四个架设支杆，两个所述架设支杆之间设置有承重侧杆，两个所述承重侧杆之间设置有框架梁，所述框架梁的上端设置有安装框架，所述安装框架的内部安装有光伏组件，所述光伏组件的上端安装有端面密封框。
优选的，所述安装框架的下端设置有两个承托板，且承托板与安装框架一体成型设置，所述承托板的内部设置有螺纹贯通孔，且螺纹贯通孔与承托板一体成型设置，所述螺纹贯通孔的内部设置有安装有紧固螺栓，且承托板通过紧固螺栓与光伏组件上的安装孔固定连接。
优选的，所述端面密封框的下表面设置有两个翻板活动槽，且翻板活动槽与端面密封框一体成型设置，所述翻板活动槽的内部设置有调节翻板，所述翻板活动槽的两端均设置有中空槽，且中空槽与端面密封框一体成型设置。
优选的，所述中空槽的内部设置有轴承，且轴承通过紧定螺钉与中空槽固定连接，所述调节翻板的两端均设置有连接转轴，所述连接转轴与调节翻板一体成型设置，且调节翻板通过连接转轴与轴承活动连接。
优选的，所述调节翻板的下端设置有贴附内槽，且贴附内槽与调节翻板一体成型设置，所述贴附内槽的内部设置有磁铁条，且磁铁条与贴附内槽螺钉固定连接。
优选的，所述端面密封框的四周外壁上安装有边缘密封条，所述边缘密封条位于安装框架和端面密封框的间隙位置，且边缘密封条与安装框架和端面密封框通过粘胶固定连接。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型无需借助精确的仪器，每个安装框架的内部只安装一块光伏组件，达到便捷快速安装的目的，从下往上将紧固螺栓通过螺纹贯通孔与光伏组件上的安装孔固定连接，从而达到紧固安装光伏组件到承托板上端的目的，克服了现有的光伏发电装置在安装使用的过程中光伏组件安装较为不便的问题。
2、通过转动翻板活动槽内部的调节翻板，从而将带有磁铁条的那个面转动到端面密封框的下端，通过磁铁条与光伏组件的外层钢材边框吸附连接，从而将端面密封框安装到光伏组件的上端，最后在安装框架和端面密封框的间隙处通过粘胶安装上边缘密封条，从而达到密封保护光伏组件上端边缘结构的目的。
附图说明
图1为本实用新型的整体结构示意图；
图2为本实用新型的光伏组件安装结构仰视图；
图3为本实用新型的安装框架结构示意图；
图4为本实用新型的端面密封框结构示意图；

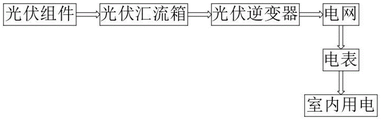

图5为本实用新型的光伏发电装置工作流程示意图；
图中：1、室外安装台面；2、架设支杆；3、承重侧杆；4、光伏组件；5、安装框架；6、端面密封框；7、框架梁；8、紧固螺栓；9、承托板；10、螺纹贯通孔；11、调节翻板；12、中空槽；13、轴承；14、连接转轴；15、贴附内槽；16、磁铁条；17、翻板活动槽；18、边缘密封条。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅是本实用新型一部分实施例，而不是全部的实施例。
请参阅图1-5，本实用新型提供的一种实施例：一种具有组件易安装结构的光伏发电装置，包括室外安装台面1，室外安装台面1的上端设置有四个架设支杆2，两个架设支杆2之间设置有承重侧杆3，两个承重侧杆3之间设置有框架梁7，框架梁7的上端设置有安装框架5，安装框架5的内部安装有光伏组件4，光伏组件4的上端安装有端面密封框6。
进一步，安装框架5的下端设置有两个承托板9，且承托板9与安装框架5一体成型设置，承托板9的内部设置有螺纹贯通孔10，且螺纹贯通孔10与承托板9一体成型设置，螺纹贯通孔10的内部设置有安装有紧固螺栓8，且承托板9通过紧固螺栓8与光伏组件4上的安装孔固定连接，安装框架5的下端设置的两个承托板9起到支撑便于光伏组件4安装的作用。
进一步，端面密封框6的下表面设置有两个翻板活动槽17，且翻板活动槽17与端面密封框6一体成型设置，翻板活动槽17的内部设置有调节翻板11，翻板活动槽17的两端均设置有中空槽12，且中空槽12与端面密封框6一体成型设置，端面密封框6的下表面设置的两个翻板活动槽17起到承载调节翻板11的作用。
进一步，中空槽12的内部设置有轴承13，且轴承13通过紧定螺钉与中空槽12固定连接，调节翻板11的两端均设置有连接转轴14，连接转轴14与调节翻板11一体成型设置，且调节翻板11通过连接转轴14与轴承13活动连接，中空槽12的内部设置的轴承13起到辅助连接转轴14转动的作用。
进一步，调节翻板11的下端设置有贴附内槽15，且贴附内槽15与调节翻板11一体成型设置，贴附内槽15的内部设置有磁铁条16，且磁铁条16与贴附内槽15螺钉固定连接，调节翻板11的下端设置的贴附内槽15起到承载固定磁铁条16的作用。
进一步，端面密封框6的四周外壁上安装有边缘密封条18，边缘密封条18位于安装框架5和端面密封框6的间隙位置，且边缘密封条18与安装框架5和端面密封框6通过粘胶固定连接，端面密封框6的四周外壁上安装的边缘密封条18起到密封端面密封框6和安装框架5之间间隙的作用。
工作原理：使用时，将光伏发电装置需要安装的光伏组件4安装到框架梁7上的安装框架5上，然后从下往上将紧固螺栓8通过螺纹贯通孔10与光伏组件4上的安装孔固定连接，从而达到紧固安装光伏组件4到承托板9上端的目的，然后转动翻板活动槽17内部的调节翻板11，从而将带有磁铁条16的那个面转动到端面密封框6的下端，通过磁铁条16与光伏组件4的外层钢材边框吸附连接，从而将端面密封框6安装到光伏组件4的上端，最后在安装框架5和端面密封框6的间隙处通过粘胶安装上边缘密封条18，无需借助精确的仪器，每个安装框架5的内部只安装一块光伏组件，达到便捷快速安装的目的，完成具有组件易安装结构的光伏发电装置的安装工作。
对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
Claims (6)
1.一种具有组件易安装结构的光伏发电装置，包括室外安装台面（1），其特征在于：所述室外安装台面（1）的上端设置有四个架设支杆（2），两个所述架设支杆（2）之间设置有承重侧杆（3），两个所述承重侧杆（3）之间设置有框架梁（7），所述框架梁（7）的上端设置有安装框架（5），所述安装框架（5）的内部安装有光伏组件（4），所述光伏组件（4）的上端安装有端面密封框（6）。
2.根据权利要求1所述的一种具有组件易安装结构的光伏发电装置，其特征在于：所述安装框架（5）的下端设置有两个承托板（9），且承托板（9）与安装框架（5）一体成型设置，所述承托板（9）的内部设置有螺纹贯通孔（10），且螺纹贯通孔（10）与承托板（9）一体成型设置，所述螺纹贯通孔（10）的内部设置有安装有紧固螺栓（8），且承托板（9）通过紧固螺栓（8）与光伏组件（4）上的安装孔固定连接。
3.根据权利要求1所述的一种具有组件易安装结构的光伏发电装置，其特征在于：所述端面密封框（6）的下表面设置有两个翻板活动槽（17），且翻板活动槽（17）与端面密封框（6）一体成型设置，所述翻板活动槽（17）的内部设置有调节翻板（11），所述翻板活动槽（17）的两端均设置有中空槽（12），且中空槽（12）与端面密封框（6）一体成型设置。
4.根据权利要求3所述的一种具有组件易安装结构的光伏发电装置，其特征在于：所述中空槽（12）的内部设置有轴承（13），且轴承（13）通过紧定螺钉与中空槽（12）固定连接，所述调节翻板（11）的两端均设置有连接转轴（14），所述连接转轴（14）与调节翻板（11）一体成型设置，且调节翻板（11）通过连接转轴（14）与轴承（13）活动连接。
5.根据权利要求3所述的一种具有组件易安装结构的光伏发电装置，其特征在于：所述调节翻板（11）的下端设置有贴附内槽（15），且贴附内槽（15）与调节翻板（11）一体成型设置，所述贴附内槽（15）的内部设置有磁铁条（16），且磁铁条（16）与贴附内槽（15）螺钉固定连接。
6.根据权利要求1所述的一种具有组件易安装结构的光伏发电装置，其特征在于：所述端面密封框（6）的四周外壁上安装有边缘密封条（18），所述边缘密封条（18）位于安装框架（5）和端面密封框（6）的间隙位置，且边缘密封条（18）与安装框架（5）和端面密封框（6）通过粘胶固定连接。
