Abstract

本实用新型公开一种方便拆卸和安装的避雷器，包括避雷器主体，避雷器主体的底端固定设有安装底座，安装底座的两侧均开设有螺纹孔，安装底座的内部开设有支撑腔，支撑腔的内部固定设有支撑组件，支撑组件包括第一挡板、第二挡板、第一螺栓、第二螺栓和滑杆，第一螺栓和第二螺栓分别通过螺纹孔与安装底座相螺纹连接，本实用新型的有益效果是：安装底座的内部设有支撑腔，通过向内拧紧第一螺栓和第二螺栓，挤压第一挡板和第二挡板，第一挡板和第二挡板均通过底端滑动连接的两个滑杆滑动贴合，在第一挡板和第二挡板的一侧固定设有橡胶软垫，对避雷器主体进行固定不会导致过度挤压损坏，又能防止避雷器主体的电力对支撑组件损坏。

Description

一种方便拆卸和安装的避雷器

技术领域

本实用新型涉及一种避雷器，特别涉及一种方便拆卸和安装的避雷器，属于避雷器技术领域。

背景技术

避雷器的作用是用来保护电力系统中各种电器设备免受雷电过电压、操作过电压、工频暂态过电压冲击而损坏的一个电器；避雷器的类型主要有保护间隙、阀型避雷器和氧化锌避雷器；保护间隙主要用于限制大气过电压，一般用于配电系统、线路和变电所进线段保护，阀型避雷器与氧化锌避雷器用于变电所和发电厂的保护，在500KV及以下系统主要用于限制大气过电压，在超高压系统中还将用来限制内过电压或作内过电压的后备保护。

现有的避雷器的安装合拆卸都略微繁琐，且安装后难以保证装置的稳定性，在雷击过载等情况下导致装置掉落会对地面的人或物品造成损伤。

实用新型内容

本实用新型的目的在于提供一种具有低噪音的步进驱动器，以解决上述背景技术中提出的避雷器的安装和拆卸繁琐以及对避雷器安装后的固定的问题。

为实现上述目的，本实用新型提供如下技术方案：一种方便拆卸和安装的避雷器，包括避雷器主体，所述避雷器主体的底端固定设有安装底座，所述安装底座的两侧均开设有螺纹孔，所述安装底座的内部开设有支撑腔，所述支撑腔的内部固定设有支撑组件，所述支撑组件包括第一挡板、第二挡板、第一螺栓、第二螺栓和滑杆，所述第一螺栓和第二螺栓分别通过螺纹孔与安装底座相螺纹连接，所述第一螺栓的一端通过凹槽活动连接有第一挡板，所述第二螺栓的一端通过凹槽活动连接有第二挡板，所述第一挡板的底端和第二挡板的底端均开设有滑槽，所述第一挡板和第二挡板分别通过滑槽滑动连接有两个滑杆，两个所述滑杆的两端分别于安装底座内部的两侧固定连接，所述第一挡板和第二挡板均为半圆形板。

作为本实用新型的一种优选技术方案，所述避雷器主体的表面固定套设有绝缘外套，所述绝缘外套的表面固定设有若干个绝缘外壳，若干个所述绝缘外壳均为锥形，所述绝缘外套的顶部套设有固定组件。

作为本实用新型的一种优选技术方案，所述固定组件包括第一套筒、第二套筒、连接板和固定杆，所述第一套筒和第二套筒相配合的套设在绝缘外套的顶部，所述第一套筒的两侧和第二套筒的两侧均固定设有连接板，四个所述连接板的表面均开设有若干个螺纹孔，四个所述连接板之间相对应的螺纹连接，所述第一套筒和第二套筒均为半圆形板，所述第一套筒的圆角角度大于第二套筒的圆角角度，所述第一套筒的内部开设有两个放置腔，所述第一套筒的表面与放置腔相对应的位置开设有放置槽，所述第一套筒卡合连接有固定杆，所述固定杆的两端均固定设有卡合板，所述放置腔的内部开设有与卡合板相对应的卡合槽。

作为本实用新型的一种优选技术方案，所述第一挡板的一侧、第二挡板的一侧、第一套筒的一侧和第二套筒的一侧均固定设有橡胶软垫。

作为本实用新型的一种优选技术方案，所述避雷器主体的顶端和底端分别固定设有第一电阻片和第二电阻片，所述第一电阻片的顶端螺纹连接有第一螺杆，所述第二电阻片的底端螺纹连接有第二螺杆。

作为本实用新型的一种优选技术方案，所述安装底座的顶端开设有若干个螺纹孔，所述安装底座的底端与第二电阻片相对应的位置开设有圆形槽。

与现有技术相比，本实用新型的有益效果是：本实用新型一种方便拆卸和安装的避雷器，设有安装底座，将避雷器固定安装在在电力系统上，安装底座的内部设有支撑腔，在支撑腔的内部设有支撑组件，通过向内拧紧第一螺栓和第二螺栓，挤压第一挡板和第二挡板，第一挡板和第二挡板均通过底端滑动连接的两个滑杆滑动贴合，只需要通过对第一挡板和第二挡板向内部滑动，就可以对避雷器主体进行夹紧和固定，更方便安装，而且在拆卸时，只需要松动第一挡板和第二挡板，就可以使避雷器主体松动从而进行拆卸更换，设有橡胶软垫，既能对避雷器主体的底部进行固定不会导致过度挤压损坏，又能防止避雷器主体的电力对支撑组件损坏，导致安装底座不能支撑避雷器主体；设有固定组件，通过第一套筒和第二套筒相配合将固定组件套设在避雷器主体的顶部，通过两个避雷器主体顶部的固定组件的固定杆进行相互固定，防止在安装底座的内部损坏时，导致装置倾斜掉落或失效等，通过固定杆两端的的卡合板与卡合槽相卡合，通过对固定杆进行旋转拉伸，将卡合板与卡合槽相卡合，对固定杆进行固定，以及两个避雷器主体进行固定，通过卡合板的旋转来与卡合槽卡合连接在对装置进行安装和拆卸时都十分快速便捷。

附图说明

图1为本实用新型的结构示意图；

图2为本实用新型的剖面结构示意图；

图3为本实用新型固定组件的剖面结构示意图

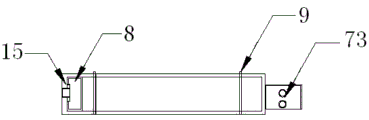

图4为本实用新型固定组件的俯视结构示意图

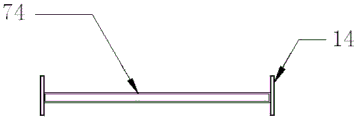

图5为本实用新型固定杆的剖面结构示意图。

图中：1、避雷器主体；2、安装底座；3、支撑腔；4、支撑组件；41、第一挡板；42、第二挡板；43、第一螺栓；44、第二螺栓；45、滑杆；5、绝缘外套；6、绝缘外壳；7、固定组件；71、第一套筒；72、第二套筒；73、连接板；74、固定杆；8、放置腔；9、橡胶软垫；10、第一电阻片；11、第二电阻片；12、第一螺杆；13、第二螺杆；14、卡合板；15、卡合槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-5，本实用新型提供了一种方便拆卸和安装的避雷器，包括避雷器主体1，避雷器主体1的底端固定设有安装底座2，用于将避雷器安装在电力系统上，安装底座2的两侧均开设有螺纹孔，安装底座2的内部开设有支撑腔3，支撑腔3的内部固定设有支撑组件4，支撑组件4包括第一挡板41、第二挡板42、第一螺栓43、第二螺栓44和滑杆45，第一螺栓43和第二螺栓44分别通过螺纹孔与安装底座2相螺纹连接，第一螺栓43的一端通过凹槽活动连接有第一挡板41，第二螺栓44的一端通过凹槽活动连接有第二挡板42，第一挡板41的底端和第二挡板42的底端均开设有滑槽，第一挡板41和第二挡板42分别通过滑槽滑动连接有两个滑杆45，两个滑杆45的两端分别于安装底座2内部的两侧固定连接，第一挡板41和第二挡板42均为半圆形板，第一螺栓43和第二螺栓44与安装底座2的两侧分别螺纹连接，通过向内拧紧第一螺栓43和第二螺栓44，挤压第一挡板41和第二挡板42，第一挡板41和第二挡板42均通过底端滑动连接的滑杆45滑动贴合，只需要通过对第一挡板41和第二挡板42向内部滑动，就可以对避雷器主体1进行夹紧和固定，更方便安装，而且在拆卸时，只需要松动第一挡板41和第二挡板42，就可以使避雷器主体1松动从而进行拆卸更换，设有橡胶软垫9，既能对避雷器主体1进行固定不会导致过度挤压损坏，又能防止避雷器主体1的电力对支撑组件4损坏。

优选的，避雷器主体1的表面固定套设有绝缘外套5，绝缘外套5的表面固定设有若干个绝缘外壳6，若干个绝缘外壳6均为锥形，绝缘外套5的顶部套设有固定组件7，通过绝缘外套5和绝缘外壳6对避雷器主体1进行绝缘，防止避雷器主体1向周围放电避免工作人员在维修检测时触电；固定组件7包括第一套筒71、第二套筒72、连接板73和固定杆74，第一套筒71和第二套筒72相配合的套设在绝缘外套5的顶部，第一套筒71的两侧和第二套筒72的两侧均固定设有连接板73，四个连接板73的表面均开设有若干个螺纹孔，四个连接板73之间相对应的螺纹连接，第一套筒71和第二套筒72均为半圆形板，第一套筒71的圆角角度大于第二套筒72的圆角角度，第一套筒71的内部开设有两个放置腔8，第一套筒71的表面与放置腔8相对应的位置开设有放置槽，第一套筒71卡合连接有固定杆74，固定杆74的两端均固定设有卡合板14，放置腔8的内部开设有与卡合板14相对应的卡合槽15，通过第一套筒71和第二套筒72相配合将固定组件7套设在避雷器主体1的顶部，在通过两个避雷器主体1顶部的固定杆74进行相互固定，防止在安装底座2的内部损坏时，导致装置倾斜掉落或失效等，通过固定杆74两端的的卡合板14与两个固定组件7卡合，在对固定杆74进行旋转拉伸，将卡合板14与卡合槽15相卡合，对固定杆74进行固定，以及两个避雷器主体1进行固定，通过卡合板14旋转来与卡合槽15卡合连接，在对装置进行安装和拆卸时都十分快速便捷；第一挡板41的一侧、第二挡板42的一侧、第一套筒71的一侧和第二套筒72的一侧均固定设有橡胶软垫9，防止对绝缘外套5和避雷器主体1的挤压损坏，以及对避雷器主体1的防电；避雷器主体1的顶端和底端分别固定设有第一电阻片10和第二电阻片11，第一电阻片10的顶端螺纹连接有第一螺杆12，第二电阻片11的底端螺纹连接有第二螺杆13，通过第一螺杆12与电力系统连接，通过第二螺杆13与接地的导体相连，将在打雷导致的过量的电力排到地面；安装底座2的顶端开设有若干个螺纹孔，安装底座2的底端与第二电阻片11相对应的位置开设有圆形槽，通过安装底座2顶端的螺纹孔与安装装置地点螺纹连接，通过开设有与第二电阻片11相对应的圆形槽，将第二螺杆13与连地面的导体相连接。

具体使用时，本实用新型一种方便拆卸和安装的避雷器，首先通过安装底座2的螺纹孔先于安装位置进行安装，再将避雷器主体1直接套进安装底座2的内部，在支撑腔3内设有支撑组件4，第一螺栓43和第二螺栓44与安装底座2的两侧分别螺纹连接，通过向内拧紧第一螺栓43和第二螺栓44，挤压第一挡板41和第二挡板42，第一挡板41和第二挡板42通过底端滑动连接的滑杆45滑动贴合，在第一挡板41和第二挡板42的一侧固定设有橡胶软垫9，使避雷器主体1进行固定时不会导致挤压损坏，防止避雷器主体1的电力对支撑组件4造成损坏，在更换时，只需要通过松动第一挡板41和第二挡板42就可以对避雷器主体1进行更换拆卸，通过第一套筒71和第二套筒72相配合套设在避雷器主体1的顶部，通过旋转固定杆74，使固定杆74两端的卡合板14与放置腔8内的卡合槽15相配合进行卡合，固定杆74的另一端再通过另一个避雷器主体1的卡合槽15卡合，将两个避雷器主体1的顶部进行固定，通过固定杆74两端的卡合板14和卡合槽15对装置进行安装和拆卸时都十分快速便捷，通过第二螺杆13与接地线相连接，将雷电的电力导入地面。

在本实用新型的描述中，需要理解的是，指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。

在本实用新型中，除非另有明确的规定和限定，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定，对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。

Claims (6)

1.一种方便拆卸和安装的避雷器，包括避雷器主体（1），其特征在于，所述避雷器主体（1）的底端固定设有安装底座（2），所述安装底座（2）的两侧均开设有螺纹孔，所述安装底座（2）的内部开设有支撑腔（3），所述支撑腔（3）的内部固定设有支撑组件（4），所述支撑组件（4）包括第一挡板（41）、第二挡板（42）、第一螺栓（43）、第二螺栓（44）和滑杆（45），所述第一螺栓（43）和第二螺栓（44）分别通过螺纹孔与安装底座（2）相螺纹连接，所述第一螺栓（43）的一端通过凹槽活动连接有第一挡板（41），所述第二螺栓（44）的一端通过凹槽活动连接有第二挡板（42），所述第一挡板（41）的底端和第二挡板（42）的底端均开设有滑槽，所述第一挡板（41）和第二挡板（42）分别通过滑槽滑动连接有两个滑杆（45），两个所述滑杆（45）的两端分别与安装底座（2）内部的两侧固定连接，所述第一挡板（41）和第二挡板（42）均为半圆形板。

2.根据权利要求1所述的一种方便拆卸和安装的避雷器，其特征在于：所述避雷器主体（1）的表面固定套设有绝缘外套（5），所述绝缘外套（5）的表面固定设有若干个绝缘外壳（6），若干个所述绝缘外壳（6）均为锥形，所述绝缘外套（5）的顶部套设有固定组件（7）。

3.根据权利要求2所述的一种方便拆卸和安装的避雷器，其特征在于：所述固定组件（7）包括第一套筒（71）、第二套筒（72）、连接板（73）和固定杆（74），所述第一套筒（71）的和第二套筒（72）相配合的套设在绝缘外套（5）的顶部，所述第一套筒（71）的两侧和第二套筒（72）的两侧均固定设有连接板（73），四个所述连接板（73）的表面均开设有若干个螺纹孔，四个所述连接板（73）之间相对应的螺纹连接，所述第一套筒（71）和第二套筒（72）均为半圆形板，所述第一套筒（71）的圆角角度大于第二套筒（72）的圆角角度，所述第一套筒（71）的内部开设有两个放置腔（8），所述第一套筒（71）的表面与放置腔（8）相对应的位置开设有放置槽，所述第一套筒（71）卡合连接有固定杆（74），所述固定杆（74）的两端均固定设有卡合板（14），所述放置腔（8）的内部开设有与卡合板（14）相对应的卡合槽（15）。

4.根据权利要求1所述的一种方便拆卸和安装的避雷器，其特征在于：所述第一挡板（41）的一侧、第二挡板（42）的一侧、第一套筒（71）的一侧和第二套筒（72）的一侧均固定设有橡胶软垫（9）。

5.根据权利要求1所述的一种方便拆卸和安装的避雷器，其特征在于：所述避雷器主体（1）的顶端和底端分别固定设有第一电阻片（10）和第二电阻片（11），所述第一电阻片（10）的顶端螺纹连接有第一螺杆（12），所述第二电阻片（11）的底端螺纹连接有第二螺杆（13）。

6.根据权利要求1所述的一种方便拆卸和安装的避雷器，其特征在于：所述安装底座（2）的顶端开设有若干个螺纹孔，所述安装底座（2）的底端与第二电阻片（11）相对应的位置开设有圆形槽。
