CN213778738U - 一种节能型化工冷却器 - Google Patents

Abstract

本实用新型公开涉及了化工设备技术领域，具体为一种节能型化工冷却器，包括装置本体，所述装置本体的一侧上端设有进水装置，装置本体的一侧下端设有出水管，且进水装置包括进水管、固定筒和安装盒，所述进水管的下端通过转盘设有转轴，进水管的上端设有固定板，固定筒套接在进水管的外侧，固定筒的桶内侧壁设有滑槽，且固定板置于滑槽内，该装置首先结构合理，使用简单方便，针对进入冷却器内的循环冷却水进行过滤网的过滤，待过滤之后的水进入冷却器内部，降低冷却器内部的污染程度，有效避免经常更换清洗，其次在不影响机器工作的状态下对滤板的堵塞问题可进行简单的刮除处理，省时省力，且效果明显，使用范围更广。

Description

一种节能型化工冷却器

技术领域

本实用新型涉及化工设备技术领域，具体为一种节能型化工冷却器。

背景技术

优质冷却器是换热设备的一类，用以冷却流体，通常用水或空气为冷却剂以除去热量，有间壁式冷却器、喷淋式冷却器、夹套式冷却器和蛇管式冷却器等，广泛用于大功率硅整流和感应炉及中频炉等大电器设备配套作为冷却保护付机的纯水、水风、油水、油风冷却装置，在化工行业内，常用的冷却设备通常会采用水冷方式，为了环保节能方向考虑，多数冷却水是通过过滤再进行循环，但是无论怎么过滤，循环的冷却水难免会有杂质含在其中，甚至很多不会配备过滤设备，担心加大设备成本投入，如此冷却设备内部表面附着过多杂质影响冷却效果，浪费清理成本，同时耽误生产工作效率，需要进一步进行改善。

实用新型内容

本实用新型的目的在于提供一种节能型化工冷却器，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：包括装置本体，所述装置本体的一侧上端设有进水装置，装置本体的一侧下端设有出水管，且进水装置包括进水管、固定筒和安装盒，所述进水管的下端通过转盘设有转轴，进水管的上端设有固定板，固定筒套接在进水管的外侧，固定筒的桶内侧壁设有滑槽，且固定板置于滑槽内，所述固定筒插接在安装盒上，转轴设于安装盒的中间内部下端，进水管的下端两侧对称设有两个第一通孔，两个第一通孔的一侧设有一个第二通孔，固定筒的下端两侧对称开设有两个第三通孔，安装盒的两侧均水平设有两个通水槽，且两侧第一通孔、第三通孔和通水槽均对应设置，所述安装盒的两侧均竖直设有进水槽，且两个进水槽与两个通水槽垂直相接，所述进水槽的上端均设有螺旋帽螺旋连接，进水槽的通水槽接口下端均设有滤板，且进水槽的下端分别与装置本体的上端进水口相连，所述转盘的两侧对称设有两个第一销轴，两个第一销轴上均套接在第一臂杆的一端，第一臂杆的远离第一销轴一端均通过第二销轴插接在第二臂杆的一端，且两个第二臂杆均分别插接在限位块的通槽内，所述第二臂杆一侧贯穿进水槽焊接设有刷板，且刷板的刷毛上端与滤板的下端相接触。

优选的，所述固定板上对称设有四个定位孔，滑槽的下端开设有四个固定槽，固定槽内设有固定杆，四个固定杆的下端与固定槽之间均设有弹簧，且固定杆对应插接在定位孔内，所述固定筒的外侧对称设有四个条形槽，条形槽内均插接设有连接杆，四个连接杆的外侧均焊接在活动环的内侧，四个连接杆的固定筒内一侧均置于固定槽内，且分别焊接在固定杆的下端一侧。

优选的，所述第一通孔与第二通孔的外侧均设有密封圈，且第一通孔、第二通孔、第三通孔和通水槽的截面积大小一致。

优选的，所述第二臂杆与进水槽的连接处设有密封帽，且密封帽活动套接在第二臂杆上。

与现有技术相比，本实用新型的有益效果是：该装置首先结构合理，使用简单方便，针对进入冷却器内的循环冷却水进行过滤网的过滤，待过滤之后的水进入冷却器内部，降低冷却器内部的污染程度，有效避免经常更换清洗，其次在不影响机器工作的状态下对滤板的堵塞问题可进行简单的刮除处理，省时省力，且效果明显，使用范围更广。

附图说明

图1为本实用新型结构示意图；

图2为本实用新型的外观示意图；

图3为本实用新型的进水装置俯视图；

图4为本实用新型的进水管3D示意图；

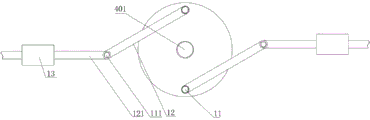

图5为本实用新型的臂杆连接示意图；

图6为本实用新型图1的A部位示意图；

图7为本实用新型图1的B部位示意图。

图中：装置本体1、进水装置2、出水管3、进水管4、转轴401、固定板402、固定筒5、安装盒6、通水槽7、进水槽8、螺旋帽9、滤板10、第一销轴11、第二销轴111、第一臂杆12、第二臂杆121、限位块13、刷板14、固定杆15、弹簧16、活动环17、密封圈18、密封帽19。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-7，本实用新型提供一种节能型化工冷却器：包括装置本体1，所述装置本体1的一侧上端设有进水装置2，装置本体1的一侧下端设有出水管3，且进水装置包括进水管4、固定筒5和安装盒6，所述进水管4的下端通过转盘设有转轴401，进水管4的上端设有固定板402，固定筒5套接在进水管4的外侧，固定筒5的桶内侧壁设有滑槽，且固定板402置于滑槽内，所述固定板402上对称设有四个定位孔，滑槽的下端开设有四个固定槽，固定槽内设有固定杆15，四个固定杆15的下端与固定槽之间均设有弹簧16，且固定杆15对应插接在定位孔内，所述固定筒5的外侧对称设有四个条形槽，条形槽内均插接设有连接杆，四个连接杆的外侧均焊接在活动环17的内侧，四个连接杆的固定筒5内一侧均置于固定槽内，且分别焊接在固定杆15的下端一侧，所述固定筒5插接在安装盒6上，转轴401设于安装盒6的中间内部下端，进水管4的下端两侧对称设有两个第一通孔，两个第一通孔的一侧设有一个第二通孔，固定筒5的下端两侧对称开设有两个第三通孔，安装盒6的两侧均水平设有两个通水槽7，且两侧第一通孔、第三通孔和通水槽7均对应设置，所述第一通孔与第二通孔的外侧均设有密封圈18，且第一通孔、第二通孔、第三通孔和通水槽的截面积大小一致，所述安装盒6的两侧均竖直设有进水槽8，且两个进水槽8与两个通水槽7垂直相接，所述进水槽8的上端均设有螺旋帽9螺旋连接，进水槽8的通水槽7接口下端均设有滤板10，且进水槽8的下端分别与装置本体1的上端进水口相连，所述转盘的两侧对称设有两个第一销轴11，两个第一销轴11上均套接在第一臂杆12的一端，第一臂杆12的远离第一销轴11一端均通过第二销轴111插接在第二臂杆121的一端，且两个第二臂杆121均分别插接在限位块13的通槽内，所述第二臂杆121与进水槽8的连接处设有密封帽19，且密封帽19活动套接在第二臂杆121上，所述第二臂杆121一侧贯穿进水槽8焊接设有刷板14，且刷板14的刷毛上端与滤板10的下端相接触。

工作原理：当需要使用该装置时，将循环水通过进水管4的第一通孔分流到两个通水槽7内，然后分别在进水槽8内经过滤板10的过滤，进入装置本体1内进行冷却，随后通过出水管4排出，当使用一段时间之后，滤板10可能被污染物堵塞，此时通过下压活动环17，使四个固定杆15向下移动抽离定位孔，然后旋转进水管4在旋转的状态下，水是始终有缝隙可流入通水槽7不影响正常工作，在绕着转轴401左右旋转时，转盘带动第一销轴11做弧线运动，相对的第一臂杆12在横向位置上处于一左一右的状态，然后带动东莞第二销轴111连接的第二臂杆121在限位块13内进行左右运动，从而第二臂杆121在密封帽19内进行左右移动，刷板14的刷毛在滤板10的下端进行清理刮除杂质，臂杆的左右移动距离等于刷板14的移动距离，然后放松活动环17，在弹簧16的作用下固定杆15继续插入定位孔进行固定，当滤板14简单清理不能满足需要更换时，同理下压活动环17，然后向一侧拧动进水管，使第二通孔对准一侧第三通孔，在密封圈18的作用下，此时只有一个通水槽7运动，打开另一侧通水槽7连接的进水槽8上端螺旋帽9，取出滤板14进行取出更换，在旋紧螺旋帽9，然后同理更换另一侧，最终旋回两侧同时通水槽7同时工作状态即可。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。

Claims (4)

1.一种节能型化工冷却器,包括装置本体（1），其特征在于：所述装置本体（1）的一侧上端设有进水装置（2），装置本体（1）的一侧下端设有出水管（3），且进水装置包括进水管（4）、固定筒（5）和安装盒（6），所述进水管（4）的下端通过转盘设有转轴（401），进水管（4）的上端设有固定板（402），固定筒（5）套接在进水管（4）的外侧，固定筒（5）的桶内侧壁设有滑槽，且固定板（402）置于滑槽内，所述固定筒（5）插接在安装盒（6）上，转轴（401）设于安装盒（6）的中间内部下端，进水管（4）的下端两侧对称设有两个第一通孔，两个第一通孔的一侧设有一个第二通孔，固定筒（5）的下端两侧对称开设有两个第三通孔，安装盒（6）的两侧均水平设有两个通水槽（7），且两侧第一通孔、第三通孔和通水槽（7）均对应设置，所述安装盒（6）的两侧均竖直设有进水槽（8），且两个进水槽（8）与两个通水槽（7）垂直相接，所述进水槽（8）的上端均设有螺旋帽（9）螺旋连接，进水槽（8）的通水槽（7）接口下端均设有滤板（10），且进水槽（8）的下端分别与装置本体（1）的上端进水口相连，所述转盘的两侧对称设有两个第一销轴（11），两个第一销轴（11）上均套接在第一臂杆（12）的一端，第一臂杆（12）的远离第一销轴（11）一端均通过第二销轴（111）插接在第二臂杆（121）的一端，且两个第二臂杆（121）均分别插接在限位块（13）的通槽内，所述第二臂杆（121）一侧贯穿进水槽（8）焊接设有刷板（14），且刷板（14）的刷毛上端与滤板（10）的下端相接触。

2.根据权利要求1所述的一种节能型化工冷却器，其特征在于：所述固定板（402）上对称设有四个定位孔，滑槽的下端开设有四个固定槽，固定槽内设有固定杆（15），四个固定杆（15）的下端与固定槽之间均设有弹簧（16），且固定杆（15）对应插接在定位孔内，所述固定筒（5）的外侧对称设有四个条形槽，条形槽内均插接设有连接杆，四个连接杆的外侧均焊接在活动环（17）的内侧，四个连接杆的固定筒（5）内一侧均置于固定槽内，且分别焊接在固定杆（15）的下端一侧。

3.根据权利要求1所述的一种节能型化工冷却器，其特征在于：所述第一通孔与第二通孔的外侧均设有密封圈（18），且第一通孔、第二通孔、第三通孔和通水槽的截面积大小一致。

4.根据权利要求1所述的一种节能型化工冷却器，其特征在于：所述第二臂杆（121）与进水槽（8）的连接处设有密封帽（19），且密封帽（19）活动套接在第二臂杆（121）上。
