Abstract

本实用新型提供一种用于起重机便于固定的钢丝绳索具,涉及钢丝绳索具领域。该用于起重机便于固定的钢丝绳索具,包括固定绳套,固定绳套下端固定连接有第一定位接头,第一定位接头一端固定连接有绳体,第一定位接头外表面固定连接有挂钩装置,挂钩装置内部开设有槽体,挂钩装置下端的开设有横板,横板上端固定连接有竖板,竖板上端开设有卡槽,绳体外表面固定连接有第一紧固装置和第二紧固装置,绳体远离第一定位接头一端固定连接有第二定位接头,第二定位接头下端活动连接有吊钩。该用于起重机便于固定的钢丝绳索具,通过设置卡槽、竖板、槽体、螺母、紧固板、弧形槽、固定环和吊钩,使钢丝绳索具在吊物时工作稳定,消除了安全隐患。

Description

一种用于起重机便于固定的钢丝绳索具
技术领域
本实用新型涉及钢丝绳索具技术领域,具体为一种用于起重机便于固定的钢丝绳索具。
背景技术
随着工业的不断发展,人们在工业生产和建设行业中需要吊动的物体质量也越来越大,传统的绳索已经不能完全承受人们吊动物体的重量,后来人们将力学性能和几何尺寸符合要求的钢丝按照一定的规则捻制在一起的螺旋状钢丝束制成钢丝绳,先由多层钢丝捻成股,再以绳芯为中心,由一定数量股捻绕成螺旋状,由钢丝、绳芯及润滑脂组成,又经过进一步的加工制成了方便使用的钢丝绳索具,现在广泛应用于钢铁、化工、运输、港口等行业,满足了人们对吊运重物的需求。
钢丝绳索具是以钢丝绳为原料经过加工,主要用于吊装、牵引、拉紧和承载的绳索被称为钢丝绳索具,具有强度高、自重轻、不易骤然整根折断等特点,目前市场上的钢丝绳索具一般由固定绳套、定位接头、绳体和吊钩组成,固定绳套连接到起重机上,通过定位接头和绳体带动吊钩上的重物,将吊钩上的重物吊起移动到所要放置的位置,在吊动重物的时候会出现工作不稳定的情况,对钢丝绳索具造成一些影响,并产生危险因素。
实用新型内容
(一)解决的技术问题
针对现有技术的不足,本实用新型提供了一种用于起重机便于固定的钢丝绳索具,解决了钢丝绳索具工作不稳定的问题。
(二)技术方案
为实现以上目的,本实用新型通过以下技术方案予以实现:一种用于起重机便于固定的钢丝绳索具,包括固定绳套,所述固定绳套下端固定连接有第一定位接头,所述第一定位接头远离固定绳套的一端固定连接有绳体,所述第一定位接头外表面固定连接有挂钩装置,所述挂钩装置内部开设有槽体,所述挂钩装置下端的开设有横板,所述横板上表面开设有圆形孔,所述横板上端固定连接有竖板,所述竖板上端开设有卡槽位接头一端固定连接有第二定位接头,所述第二定位接头上端开设有圆形,所述绳体外表面固定连接有第一紧固装置和第二紧固装置,所述绳体远离第一定槽,所述第二定位接头下端开设有螺纹孔,所述第二定位接头下端活动连接有螺纹杆,所述螺纹杆远离第二定位接头一端固定连接有连杆,所述连杆远离螺纹杆一端固定连接有吊钩。
优选的,所述第一定位接头与横板固定连接。
优选的,所述圆形孔贯穿横板,所述圆形孔的直径与第一定位接头的端面直径相适配。
优选的,所述卡槽贯穿竖板的侧面,所述卡槽的宽度与吊钩的直径相适配。
优选的,所述第二紧固装置包括紧固板,所述紧固板上端开设有弧形槽,所述紧固板内部活动连接有固定环,所述固定环一端螺纹连接有螺母。
优选的,所述螺纹孔与螺纹杆螺纹连接。
(三)有益效果
本实用新型提供了一种用于起重机便于固定的钢丝绳索具。具备以下有益效果:
该用于起重机便于固定的钢丝绳索具,通过设置卡槽、竖板、槽体、螺母、紧固板、弧形槽、固定环和吊钩,使钢丝绳索具在吊物时工作稳定,消除了安全隐患。
附图说明

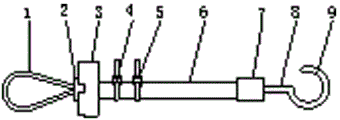

图1为本实用新型主视图的结构示意图;
图2为本实用新型中挂钩装置剖面的结构示意图;
图3为本实用新型中紧固装置的结构示意图;
图4为本实用新型中第二定位接头剖面的结构示意图。
图中:1固定绳套、2第一定位接头、3挂钩装置、4第一紧固装置、5第二紧固装置、6绳体、7第二定位接头、8连杆、9吊钩、10卡槽、11槽体、12竖板、13横板、14圆形孔、15螺母、16紧固板 、17弧形槽、18固定环、19圆形槽、20螺纹孔、21螺纹杆。
具体实施方式
下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。
本实用新型实施例提供一种用于起重机便于固定的钢丝绳索具,如图1-4所示,包括固定绳套1,固定绳套1可以将钢丝绳索具一端固定在起重机上,固定绳套1下端固定连接有第一定位接头2,第一定位接头2将固定绳套1与绳体6连接在一起,第一定位接头2远离固定绳套1的一端固定连接有绳体6,第一定位接头2外表面固定连接有挂钩装置3,挂钩装置3的底面和第一定位接头2的底面再一个平面上,第一定位接头2与挂钩装置3中的横板13固定连接,挂钩装置3内部开设有槽体11,挂钩装置3下端的开设有圆形的横板13,横板13上表面开设有圆形孔14,圆形孔14贯穿横板13,圆形孔14的直径与第一定位接头2的端面直径相适配,第一定位接头2穿过圆形孔14,并与圆形孔14固定连接,横板13上端固定连接有竖板12,竖板12上端开设有卡槽10,卡槽10贯穿竖板12的侧面,在竖板12上平均分布有四个,卡槽10的宽度与吊钩9的直径相适配,吊钩9可以卡接在卡槽10内,吊钩9一端挂入槽体11内,对吊钩9起到支撑固定的作用,绳体6外表面固定连接有第一紧固装置4和第二紧固装置5,两个紧固装置包括紧固板16,紧固板16上端开设有弧形槽17,紧固板16内部活动连接有固定环18,固定环18一端为螺纹结构,螺纹连接有螺母15,转动螺母15将螺母15从固定环18上拆下后,也可以将紧固板16从固定环18上拆下,将绳体6折叠的一半钢丝绳放入固定环18内,装上紧固板16后将螺母15拧紧到紧固环18上,固定环18、紧固板16和螺母15共同作用将钢丝绳固定在固定环内,绳体6远离第一定位接头2一端固定连接有第二定位接头7,第二定位接头7上端开设有圆形槽19,第二定位接头7通过圆形槽19与绳体固定连接,第二定位接头7下端开设有螺纹孔20,螺纹孔20与螺纹杆21螺纹连接,第二定位接头7下端活动连接有螺纹杆21,螺纹杆21远离第二定位接头7一端固定连接有连杆8,连杆8远离螺纹杆21一端固定连接有吊钩9,吊钩9可以通过连杆8和螺纹杆21在第二定位接头7上进行安装和拆卸,该用于起重机便于固定的钢丝绳索具,通过设置卡槽12、竖板13、槽体11、螺母15、紧固板16、弧形槽17、固定环18和吊钩9,使钢丝绳索具在吊物时工作稳定,消除了安全隐患。
工作原理:固定绳套1固定在起重机上之后,将吊钩9向上拉起,把吊钩9一端放入到挂钩装置3的槽体11内,吊钩9中部放进卡槽10内进行卡接,槽体11、竖板12和卡槽10共同作用与吊钩上,防止吊钩9向下滑动,将第一紧固装置4和第二紧固装置5中的螺母15从固定环18上拧下来,然后将紧固板16从固定环18的两根脚柱上取下,将吊钩9向上拉起时带起的钢丝绳放入到到固定环18内,然后将紧固板16装到固定环18的脚柱上,再将螺母15装上,通过拧紧螺母15推动紧固板16与固定环18一同挤压绳体6,将两个钢丝绳紧固在一起。
尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。

Claims (6)

1.一种用于起重机便于固定的钢丝绳索具,包括固定绳套(1),其特征在于:所述固定绳套(1)下端固定连接有第一定位接头(2),所述第一定位接头(2)远离固定绳套(1)的一端固定连接有绳体(6),所述第一定位接头(2)外表面固定连接有挂钩装置(3),所述挂钩装置(3)内部开设有槽体(11),所述挂钩装置(3)下端的开设有横板(13),所述横板(13)上表面开设有圆形孔(14),所述横板(13)上端固定连接有竖板(12),所述竖板(12)上端开设有卡槽(10),所述绳体(6)外表面固定连接有第一紧固装置(4)和第二紧固装置(5),所述绳体(6)远离第一定位接头(2)一端固定连接有第二定位接头(7),所述第二定位接头(7)上端开设有圆形槽(19),所述第二定位接头(7)下端开设有螺纹孔(20),所述第二定位接头(7)下端活动连接有螺纹杆(21),所述螺纹杆(21)远离第二定位接头(7)一端固定连接有连杆(8),所述连杆(8)远离螺纹杆(21)一端固定连接有吊钩(9)。
2.根据权利要求1所述的一种用于起重机便于固定的钢丝绳索具,其特征在于:所述第一定位接头(2)与横板(13)固定连接。
3.根据权利要求1所述的一种用于起重机便于固定的钢丝绳索具,其特征在于:所述圆形孔(14)贯穿横板(13),所述圆形孔(14)的直径与第一定位接头(2)的端面直径相适配。
4.根据权利要求1所述的一种用于起重机便于固定的钢丝绳索具,其特征在于:所述卡槽(10)贯穿竖板(12)的侧面,所述卡槽(10)的宽度与吊钩(9)的直径相适配。
5.根据权利要求1所述的一种用于起重机便于固定的钢丝绳索具,其特征在于:所述第二紧固装置(5)包括紧固板(16),所述紧固板(16)上端开设有弧形槽(17),所述紧固板(16)内部活动连接有固定环(18),所述固定环(18)一端螺纹连接有螺母(15)。
6.根据权利要求1所述的一种用于起重机便于固定的钢丝绳索具,其特征在于:所述螺纹孔(20)与螺纹杆(21)螺纹连接。
