一种内科护理吸痰处理装置 Download PDFInfo
- Publication number
- CN213466228U CN213466228U CN202021386278.4U CN202021386278U CN213466228U CN 213466228 U CN213466228 U CN 213466228U CN 202021386278 U CN202021386278 U CN 202021386278U CN 213466228 U CN213466228 U CN 213466228U
- Authority
- CN
- China
- Prior art keywords
- pipe
- sputum suction
- box body
- chamber
- baffle
- Prior art date
- Legal status (The legal status is an assumption and is not a legal conclusion. Google has not performed a legal analysis and makes no representation as to the accuracy of the status listed.)
- Expired - Fee Related
Links
- 230000000474 nursing effect Effects 0.000 title claims abstract description 13
- 206010062717 Increased upper airway secretion Diseases 0.000 title claims description 16
- 208000026435 phlegm Diseases 0.000 title claims description 16
- 238000012545 processing Methods 0.000 title claims description 10
- 239000003814 drug Substances 0.000 title claims description 5
- 206010036790 Productive cough Diseases 0.000 claims abstract description 52
- 208000024794 sputum Diseases 0.000 claims abstract description 52
- 210000003802 sputum Anatomy 0.000 claims abstract description 52
- XLYOFNOQVPJJNP-UHFFFAOYSA-N water Substances O XLYOFNOQVPJJNP-UHFFFAOYSA-N 0.000 claims abstract description 19
- 238000005192 partition Methods 0.000 claims abstract description 14
- 238000004140 cleaning Methods 0.000 claims abstract description 13
- 238000003780 insertion Methods 0.000 claims abstract description 6
- 230000037431 insertion Effects 0.000 claims abstract description 6
- 238000010926 purge Methods 0.000 claims abstract description 6
- 239000007921 spray Substances 0.000 claims description 3
- 238000013461 design Methods 0.000 description 4
- 238000010586 diagram Methods 0.000 description 4
- 241000894006 Bacteria Species 0.000 description 3
- 241000700605 Viruses Species 0.000 description 3
- 238000000034 method Methods 0.000 description 3
- 238000012986 modification Methods 0.000 description 3
- 230000004048 modification Effects 0.000 description 3
- 210000000214 mouth Anatomy 0.000 description 3
- 230000008569 process Effects 0.000 description 3
- 230000000241 respiratory effect Effects 0.000 description 3
- 238000005406 washing Methods 0.000 description 3
- 230000009471 action Effects 0.000 description 2
- 208000015181 infectious disease Diseases 0.000 description 2
- 238000004519 manufacturing process Methods 0.000 description 2
- 206010021143 Hypoxia Diseases 0.000 description 1
- 208000032376 Lung infection Diseases 0.000 description 1
- 230000009286 beneficial effect Effects 0.000 description 1
- 230000000249 desinfective effect Effects 0.000 description 1
- 230000000694 effects Effects 0.000 description 1
- 230000036541 health Effects 0.000 description 1
- 230000008676 import Effects 0.000 description 1
- 238000000746 purification Methods 0.000 description 1
- 239000010865 sewage Substances 0.000 description 1
- 238000004659 sterilization and disinfection Methods 0.000 description 1
Images
Landscapes
- Radiation-Therapy Devices (AREA)
- External Artificial Organs (AREA)
Abstract
一种内科护理吸痰处理装置，所述吸痰处理装置包括收集箱本体，收集箱本体顶部设置有水箱以及负压泵，收集箱本体为中空的壳体，中空壳体内部沿水平方向设置有第一隔板，第一隔板上设置有挡板，挡板将收集箱本体分割成为清洗室以及处理室，清洗室以及处理室连通，清洗室一侧的收集箱本体侧壁上设置有进口管，进口管和吸痰管连接，吸痰管和插管连接，进口管下侧倾斜设置有第二隔板，中空壳体底壁和侧壁、以及第二隔板围合形成电源室；清洗室顶部安装有喷头，水箱出水口通过水管和喷头连接，水管上设置有第一电磁阀，处理室顶部安装有紫外线灯，负压泵穿过第一隔板通过导管和处理室连接，处理室底部设置有出口管，出口管上设置有第二电磁阀。
Description
技术领域
本实用新型涉及医疗机械技术领域，具体涉及一种内科护理吸痰处理装置。
背景技术
痰的产生是呼吸道的排污结果，对于卧床的呼吸道或者肺部感染患者来说，由于痰的产生量较大，需要频繁地将病人呼吸道中的痰液或浓痰排出，否则将可能造成病人缺氧或者窒息，现有技术中的吸痰处理装置只具有痰液或者浓痰的排出功能，无法做到痰液的进一步净化，容易造成痰液内病毒以及细菌的感染传播，从而影响患者的健康，并且现有技术中吸痰处理装置的清洗一般是手动清洗，使用不便，也会造成痰液内细菌以及病毒的传播以及感染。
发明内容
本实用新型的目的在于提供一种内科护理吸痰处理装置，解决背景技术中的问题。
为解决上述的技术问题，本实用新型采用以下技术方案：一种内科护理吸痰处理装置，所述吸痰处理装置包括收集箱本体1、插管2、吸痰管3、进口管4、水箱5、负压泵6、第一电磁阀7、喷头8、挡板9、紫外线灯10、第一隔板11、第二隔板12、电源室13、处理室14、第二电磁阀15、出口管19，所述收集箱本体1 顶部设置有水箱5以及负压泵6，收集箱本体1为中空的壳体，中空壳体内部沿水平方向设置有第一隔板11，第一隔板11上设置有挡板9，挡板9将收集箱本体1分割成为清洗室20以及处理室14，清洗室20以及处理室14连通，清洗室20一侧的收集箱本体1侧壁上设置有进口管4，进口管4和吸痰管3连接，吸痰管3和插管2连接，进口管4下侧倾斜设置有第二隔板12，中空壳体底壁和侧壁、以及第二隔板12围合形成电源室13；清洗室20顶部安装有喷头8，水箱5出水口通过水管和喷头8连接，水管上设置有第一电磁阀7，处理室14顶部安装有紫外线灯10，负压泵6穿过第一隔板11通过导管和处理室14连接，处理室14底部设置有出口管19，出口管19 上设置有第二电磁阀15。
更进一步的技术方案是还包括语音识别模块17、控制模块18，语音识别模块17和控制模块18的输入信号连接，控制模块18的输出和负压泵6连接，控制模块18的输出和紫外线灯10连接，控制模块18的输出和第一电磁阀7以及第二电磁阀15连接。
更进一步的技术方案是所述吸痰管3直径大于进口管4直径，吸痰管3套接于进口管4上。
更进一步的技术方案是所述收集箱本体1底部安装有万向轮16。
与现有技术相比，本实用新型的有益效果是：本申请提供了一种内科护理吸痰处理装置，通过在收集箱本体顶部设置负压泵，负压泵通过导管和收集箱中空腔体形成负压风腔，将插管插入患者的口腔内，在负压风的作用下，痰液依次通过插管、吸痰管，进口管，最终到达处理室内；通过清洗室以及处理室的设计，清洗室顶部安装有喷头，处理室内安装有紫外线灯，集痰完毕后，打开处理室内的紫外线灯，从而对痰液进行消毒杀菌，消毒杀菌完毕后，再打开第一电磁阀，对整个吸痰处理装置尽行清洗，有效避免了痰液内病毒以及细菌的传播。本设计使用方便，能有效吸痰、对痰液净化以及对吸痰装置尽行清洗。
附图说明
图1为本实用新型的结构示意图。
图2为本实用新型的控制结构图。
图3为本实用新型的控制原理图。

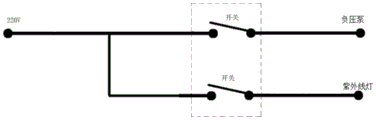

图4为本实用新型的电磁阀控制电路图。
图中：1-收集箱本体，2-插管，3-吸痰管，4-进口管，5-水箱，6-负压泵， 7-第一电磁阀，8-喷头，9-挡板，10-紫外线灯，11-第一隔板，12-第二隔板， 13-电源室，14-处理室，15-第二电磁阀，16-万向轮，17-语音识别模块，18- 控制模块，19-出口管，20-清洗室。
具体实施方式
为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。
如图1所示，一种内科护理吸痰处理装置，一种内科护理吸痰处理装置，所述吸痰处理装置包括收集箱本体1、插管2、吸痰管3、进口管4、水箱5、负压泵6、第一电磁阀7、喷头8、挡板9、紫外线灯10、第一隔板11、第二隔板12、电源室13、处理室14、第二电磁阀15、出口管19，所述收集箱本体1顶部设置有水箱5以及负压泵6，收集箱本体1为中空的壳体，中空壳体内部沿水平方向设置有第一隔板11，第一隔板11上设置有挡板9，挡板9将收集箱本体1分割成为清洗室20以及处理室14，清洗室20以及处理室14连通，清洗室20 一侧的收集箱本体1侧壁上设置有进口管4，进口管4和吸痰管3连接，吸痰管 3和插管2连接，进口管4下侧倾斜设置有第二隔板12，中空壳体底壁和侧壁、以及第二隔板12围合形成电源室13；清洗室20顶部安装有喷头8，水箱5出水口通过水管和喷头8连接，水管上设置有第一电磁阀7，处理室14顶部安装有紫外线灯10，负压泵6穿过第一隔板11通过导管和处理室14连接，处理室14底部设置有出口管19，出口管19上设置有第二电磁阀15。
插管2的直径小于吸痰管3的直径，便于将插管2插入病人口腔内吸痰，打开负压泵6，在负压泵6的作用下，患者口中的痰液依次通过插管2、吸痰管 3、进口管4，最终到达处理室14；第二隔板12为防水隔板，防水隔板有效防止水通过电源室13内，倾斜设置的防水隔板对痰液起一个导向作用，便于痰液流入处理室14内；通过喷头8和紫外线灯10的设计，有效的对吸痰处理装置进行清洗以及对痰液进行净化。
如图2-4所示，还包括语音识别模块17、控制模块18，语音识别模块17 和控制模块18的输入信号连接，控制模块18的输出和负压泵6连接，控制模块 18的输出和紫外线灯10连接，控制模块18的输出和第一电磁阀7以及第二电磁阀15连接。语音识别模块17和控制模块18均安装于电源室13内，使用时，语音识别模块17采集医护人员的语音控制指令，并将语音控制指令传递至控制模块18，负压泵6电开关和控制模块18连接，紫外线灯10电开关和控制模块 18连接，控制模块18控制负压泵6和紫外线灯10的工作，以及控制第一电磁阀7和第二电磁阀15的通断，从而能够方便的控制吸痰处理装置的工作，避免了人工手动控制，使用方便。
所述吸痰管3直径大于进口管4直径，吸痰管3套接于进口管4上。通过吸痰管3套接于进口管4上的设计，便于更换吸痰管3，从而便于医护人员给不同的病人做吸痰护理。
所述收集箱本体1底部安装有万向轮16。通过收集箱本体1底部安装有万向轮16的设计，便于吸痰处理装置的移动。
工作原理：使用时，打开负压泵6，在负压泵6的作用下，痰液依次通过插管2、吸痰管3、进口管4，最终到达处理室14内，打开处理室14内的紫外线灯10，从而对痰液进行消毒杀菌，消毒杀菌完毕后，再打开第一电磁阀7，对整个吸痰处理装置尽行清洗，当吸痰处理装置清洗完毕后，打开第二电磁阀15，污水通过收集箱本体1底部的出口管19排出。
