Abstract

本实用新型属于发光电源技术领域，尤其是涉及一种驱动电源电压控制器。所述的供电电路与单片机连接为单片机提供电力保障；所述的定时设定拨码器、省电亮度拨码器与单片机连接进行时间和亮度的调节；所述的单片机分别与检测交流电计时电路、PWM电压转换电路连接。它通过对输出电压的调节来控制发光体的两端，并在定时装置和节能装置的配合下，进行定点调节亮度，大大节约资源。

Description

一种驱动电源电压控制器
技术领域
本实用新型属于发光电源技术领域，尤其是涉及一种驱动电源电压控制器。
背景技术
LED电源驱动是把电源供应转换为特定的电压电流以驱动LED发光的电压转换器。LED驱动电源的输入包括高压工频交流(即市电)、低压直流、高压直流、低压高频交流(如电子变压器的输出)等。而LED驱动电源的输出则大多数为可随LED正向压降值变化而改变电压的DC电流源。但是传统的驱动电源控制仅能够保持恒定压力照明，不能够满足多功能调光需求。
实用新型内容
为解决现有技术的缺陷和不足问题；本实用新型的目的在于一种结构简单，设计合理、使用方便的驱动电源电压控制器，它通过对输出电压的调节来控制发光体的两端，并在定时装置和节能装置的配合下，进行定点调节亮度，大大节约资源。
为实现上述目的，本实用新型采用的技术方案是：它包含单片机、供电电路、定时设定拨码器、省电亮度拨码器、检测交流电计时电路、PWM电压转换电路；所述的供电电路与单片机连接为单片机提供电力保障；所述的定时设定拨码器、省电亮度拨码器与单片机连接进行时间和亮度的调节；所述的单片机分别与检测交流电计时电路、PWM电压转换电路连接。
作为优选，所述的PWM电压转换电路输出电压为0-10V。
作为优选，所述的定时设定拨码器均由三组拨片组成八种不同的时间长度，时间范围为1-8小时。
作为优选，所述的省电亮度拨码器均由三组拨片组成八种不同的亮度，亮度范围为全功率的10-90%。
采用上述结构后，本实用新型有益效果为：它通过对输出电压的调节来控制发光体的两端，并在定时装置和节能装置的配合下，进行定点调节亮度，大大节约资源。
附图说明
为了更清楚地说明本实用新型实施例或现有技术中的技术方案，本实用新型由下述的具体实施及附图作以详细描述。
图1为本实用新型的结构示意图；
图2为本实用新型的电路结构图；

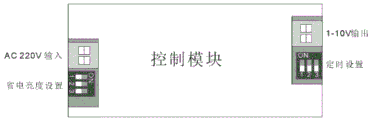

图3为本实用新型的实体结构示意图；
图4为本实用新型的拨码器组合示意图。
附图标记说明：单片机1、供电电路2、定时设定拨码器3、省电亮度拨码器4、检测交流电计时电路5、PWM电压转换电路6。
具体实施方式
为使本实用新型的目的、技术方案和优点更加清楚明了，下面通过附图中示出的具体实施例来描述本实用新型。但是应该理解，这些描述只是示例性的，而并非要限制本实用新型的范围。此外，在以下说明中，省略了对公知结构和技术的描述，以避免不必要地混淆本实用新型的概念。
在此，还需要说明的是，为了避免因不必要的细节而模糊了本实用新型，在附图中仅仅示出了与根据本实用新型的方案密切相关的结构和/或处理步骤，而省略了与本实用新型关系不大的其他细节。
参看如图1-图4所示，本具体实施方式采用以下技术方案：它包含单片机1、供电电路2、定时设定拨码器3、省电亮度拨码器4、检测交流电计时电路5、PWM电压转换电路6；所述的供电电路2与单片机1连接为单片机1提供电力保障；所述的定时设定拨码器3、省电亮度拨码器4与单片机1连接进行时间和亮度的调节；所述的单片机1分别与检测交流电计时电路5、PWM电压转换电路6连接。
其中，所述的PWM电压转换电路6输出电压为0-10V；所述的定时设定拨码器3均由三组拨片组成八种不同的时间长度，时间范围为1-8小时；所述的省电亮度拨码器4均由三组拨片组成八种不同的亮度，亮度范围为全功率的10-90%。
本具体实施方式的工作原理为：在控制模块上设有定时设定拨码器和省电亮度拨码器通过单片机检索高底电频，检测定时设定拨码器的设定的时间和使用的时间，比如，家里的灯正常使用状态下常亮；若需要发光体最大功率为3个小时，就把拨码器拨到对应的时间拨码状态，当检测高电频为3个小时后，便会自动转入省电亮度拨码器所拨的灯的亮度，若拨到亮灯的亮度为10%，就把省电亮度拨码器拨到拨码状态，即在使用全功率的灯3小时后，转入全功率亮灯的10%，实现省电的节能效果；所述的检测交流电计时电路，通过检测交流的频率来计时，记录亮灯的时间，实现不同设备的同步(即多个产品的同步)；另外，设有PWM电压转换电路通过PWM转换0-10V输出电压， 0V就是关，1V就是最暗，10V是最亮；中间是调光区(即1-9V是调光，相当于10%-90%)。
采用上述结构后，本具体实施方式有益效果为：它通过对输出电压的调节来控制发光体的两端，并在定时装置和节能装置的配合下，进行定点调节亮度，大大节约资源。
对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。

Claims (4)

1.一种驱动电源电压控制器，其特征在于：它包含单片机(1)、供电电路(2)、定时设定拨码器(3)、省电亮度拨码器(4)、检测交流电计时电路(5)、PWM电压转换电路(6)；所述的供电电路(2)与单片机(1)连接为单片机(1)提供电力保障；所述的定时设定拨码器(3)、省电亮度拨码器(4)与单片机(1)连接进行时间和亮度的调节；所述的单片机(1)分别与检测交流电计时电路(5)、PWM电压转换电路(6)连接。
2.根据权利要求1所述的一种驱动电源电压控制器，其特征在于：所述的PWM电压转换电路(6)输出电压为0-10V。
3.根据权利要求1所述的一种驱动电源电压控制器，其特征在于：所述的定时设定拨码器(3)均由三组拨片组成八种不同的时间长度，时间范围为1-8小时。
4.根据权利要求1所述的一种驱动电源电压控制器，其特征在于：所述的省电亮度拨码器(4)均由三组拨片组成八种不同的亮度，亮度范围为全功率的10-90%。
