Abstract
一种轻质条板与钢骨构造柱的新型组合结构，涉及到建筑装配式领域。主要构成部分为轻质条板、钢骨构造柱、钢圈梁及L型拉结板。其特点为通过轻质条板、钢骨构造柱、L型拉结板组成混合结构受力体系，轻质条板与钢骨构造柱的连接采用L型拉结板，L型拉结板分别采用射钉与钢骨构造柱、轻质条板固定，钢圈梁与条板的固定采用射钉固定，钢窗框与轻质条板的固定采用射钉固定。本发明旨在结合轻质条板、钢结构的受力特性，将两种结构构件组合在一起，充分发挥两种材料的特性，具有快速装配的效果，良好的保温隔热效果，是一种良好的绿色建筑结构体系及装配式建筑解决方案。该结构形式可用于别墅、多层建筑及应急救援等方面建造。
Description
技术领域
本发明涉及到一种轻质条板与钢骨构造柱的新型组合结构。用于多层房屋的快速建造的安装。
本发明为建筑工程方向。
背景技术
随着我国的建筑技术的快速发展，近年来国家大力倡导装配式建筑，并在钢结构装配式、混凝土装配式方向取得一定的发展。乡村振兴也是目前国家的战略目标，这对建筑装配式提出了更高的要求，由于农村大多为多层房屋，目前市场上还没有关于砌体结构装配式的相关技术措施，本发明旨在结合砌体结构、钢结构的受力特性，将两种结构构件组合在一起，能达到快速建造的效果，在节能减排方向有很大优势，是一种良好的绿色建筑结构体系。该结构形式可用于别墅，多层办公楼等建筑。
发明内容
本发明的目的提供一种快速建设和安装房屋的技术措施，能大大的缩短工期及管理费用，无凸出结构构件，具有良好的空间效果。
一种轻质条板与钢骨构造柱的新型组合结构，其特征为轻质条板墙体（4）、钢骨构造柱（1）、钢圈梁（5）、轻质条板楼板（6）组成混合结构受力体系，其中轻质条板墙体（4）与钢骨构造柱（1）的连接采用“L”型拉结板（2）连接，“L”型拉结板（2）分别采用射钉（10）与轻质条板墙体（4）、钢骨构造柱（1）固定，钢圈梁（5）与轻质条板墙体（4）连接采用射钉（10）固定，轻质条板楼板（6）与钢圈梁（5）的固定采用M12螺栓（13），钢窗框（3）与轻质条板墙体（4）的连接采用射钉（10）固定。轻质条板墙体（4）之间采用圆8钢筋（8）上下贯通，间距500mm。为了达到以上效果，该混合结构主要组成为其特征为轻质条板墙体、钢骨构造柱、钢圈梁、轻质条板楼板组成混合结构受力体系，其中轻质条板可作为外围护墙、内隔墙、楼板、屋面使用；条板可采用目前市场上的加气混凝土条板，钢骨构造柱采用灌加气混凝土或者混凝土灌注的钢柱作为结构的构造柱，在钢管里面浇筑混凝土或者加气混凝土，可解决钢柱的防腐、防火问题，且具有良好的保温节能效果。轻质条板通过拉结板与钢骨构造柱连接、条板之间通过插筋贯通连接，具有良好的抗震性能。
以下是本发明对上述方案的进一步优化：所述的钢骨构造柱采用薄壁型钢制作，在薄壁型钢里面灌注加气混凝土或者混凝土材料。
进一步优化：所述的钢圈梁采用C型薄壁型钢制作，开口处采用不卷边处理，使其能扣在轻质条板上面。
进一步优化：所述的轻质条板可以采用加气混凝土条板，根据墙体及楼板的大小进行墙板的拆分。
进一步优化：所述的轻质条板与钢骨构造柱的连接采用拉结板连接，拉结板与钢骨构造柱及轻质条板通过射钉固定。
进一步优化：所述的钢圈梁与轻质条板的固定采用钢圈梁扣在轻质条板上，通过射钉固定。
进一步优化：所有的轻质条板楼板与钢圈梁的固定采用螺栓固定。
进一步优化：墙板与墙板之间采用竖向钢筋连接，采用专用砂浆灌浆连接。板缝之间采用专用结构密封胶连接。

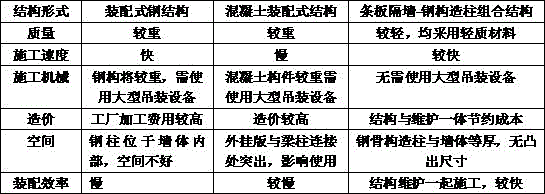

本发明与现阶段装配式方案对比：
附图说明
图1为墙体接缝处构造做法
图2为条板墙体之间插筋做法
图3为钢骨构造柱形式做法
图4 为钢骨构造柱层间拼接做法
图5 为轻质条板与钢骨构造柱连接做法
图6 为圈梁、窗框、门框构造做法
图7 为条板楼板与圈梁构造做法
图8 为钢骨构造柱、窗框轻质条板墙体组装图
图9 为轻质条板墙体、钢圈梁、轻质条板楼板组装图
附图中各部件标注如下：
1 钢骨构造柱
2 L型拉结板
3 钢窗框
4 轻质条板墙体
5 钢圈梁
6 轻质条板楼板
7 专用结构密封胶
8 圆8钢筋
9 专用砂浆
10 射钉
11 C40细石混凝土
12 抗剪墩
13 M12螺栓
具体实施方式
结合说明附图和实施例，对本发明进行详细说明
该发明采用轻质条板墙体（4）、钢骨构造柱（1）、钢圈梁（5）、轻质条板楼板（6）组成混合结构受力体系，其中轻质条板墙体（4）与钢骨构造柱（1）的连接采用“L”型拉结板（2）连接，“L”型拉结板（2）分别采用射钉（10）与轻质条板墙体（4）、钢骨构造柱（1）固定，钢圈梁（5）与轻质条板墙体（4）连接采用射钉（10）固定，轻质条板楼板（6）与钢圈梁（5）的固定采用M12螺栓（13），钢窗框（5）与轻质条板墙体（4）的连接采用射钉（10）固定。轻质条板墙体（4）之间采用圆8钢筋（8）上下贯通，间距500mm。
该新型结构可采用条形基础，钢柱构造柱可通过锚栓固定在条基顶部，施工时可现安装钢骨构造柱，安装好钢骨构筑之后现在基础顶砌筑三皮烧结砖，用于解决房子的防潮问题，烧结砖砌筑完成后可进行条板安装，每安装一块条板就通过拉结板与钢骨构造柱拉结，拉结板分别通过射钉与条板与钢骨构造柱连接，条板安装至楼层标高处后采用C型钢固定墙体顶部。C型钢安装之后，就可以安装楼板，条板楼板可以通过勾头螺栓与C型钢连接。组装流程图见图8、图9。具体做法如下：
墙体墙体：采用600mm模数条板，采用加气混凝土条板，具有良好的保温节能、隔音的效果，条板采用横放具有良好的防水效果，在接缝处采用齿型，并用专用结构密封胶进行封堵，也可以在上下板预留通孔，现在安装时插入圆8钢筋，并用专用砂浆进行灌浆，具有良好的抗震效果。做法见图1、图2。
钢骨构造柱做法：采用2.5mm钢板加工成方管，并在有墙体位置加工成”C”型状，用于卡住条板,钢材采用热镀锌构件，能解决防腐问题。在工厂进行加气混凝土或者混凝土浇筑，该做法能有良好的保温节能要求且能满足防火要求，根据钢管混凝土构造柱位置可分为“1”、“L”、“T”、“+”型截面。做法见图3。
钢骨构造柱层间拼接可采用焊接，在钢骨混凝土图底部预留抗剪墩，在拼接是采用C40细石混凝土坐浆，保证拼接处混凝土紧密接触。做法见图4。
圈梁做法：圈梁采用2.5mm厚C型钢，圈梁端部采用焊接与钢管混凝土构造柱连接。口朝下卡住条板并采用射钉与轻质条板固定，具体做法图5。
钢骨构造柱与墙体连接做法：通过L型拉结板连接，拉结板与构造柱、墙体的连接均采用射钉，在条板与钢骨接触面采用结构密封胶封堵，防止在钢骨构造柱位置发生漏水现象。做法见图6，窗框、门框做法同圈梁做法。
楼板做法：楼板也可以采用加气混凝土条板，楼板采用M12锚栓与钢圈梁连接，连接方式采用焊接，做法见图7：
屋面做法同楼板做法，但在板缝处采用专用结构密封胶封堵。
Claims (2)
1.一种轻质条板与钢骨构造柱的新型组合结构，其特征为轻质条板墙体（4）、钢骨构造柱（1）、钢圈梁（5）、轻质条板楼板（6）组成混合结构受力体系，其中轻质条板墙体（4）与钢骨构造柱（1）的连接采用“L”型拉结板（2）连接，“L”型拉结板（2）分别采用射钉（10）与轻质条板墙体（4）、钢骨构造柱（1）固定，钢圈梁（5）与轻质条板墙体（4）连接采用射钉（10）固定，轻质条板楼板（6）与钢圈梁（5）的固定采用M12螺栓（13），钢窗框（3）与轻质条板墙体（4）的连接采用射钉（10）固定。
2.如权利要求1所述一种轻质条板与钢骨构造柱的新型组合结构，其特征在于，轻质条板墙体（4）之间采用圆8钢筋（8）上下贯通，间距500mm。
