Abstract

本实用新型公开了一种具有辅助翻身功能的医疗床，属于医疗器械技术领域，其包括支撑底座，所述支撑底座的上表面开设有第一滑槽，所述第一滑槽内滑动连接有第一滑块。该具有辅助翻身功能的医疗床，通过设置旋转电机、主动锥形齿轮、从动锥形齿轮、螺纹杆、螺纹筒、下床板和上床板，当医院使用该医疗床，医护人员打开旋转电机，旋转电机带动两个主动锥形齿轮进行旋转，使得主动锥形齿轮通过从动锥形齿轮带动螺纹杆进行旋转，螺纹筒在螺纹杆外壁向上运动，推动第三下床板和第三上床板或者第一下床板和第一上床板向上运动，使得该医疗床的侧边进行倾斜，方便医护人员对病患进行翻身操作，方便快捷，劳动强度低，提高该医疗床的实用性。

Description

一种具有辅助翻身功能的医疗床

技术领域

本实用新型属于医疗器械技术领域，具体为一种具有辅助翻身功能的医疗床。

背景技术

医疗床是指使用于人体的器具或者其他物品，其用于人体体表的作用不适用药理学、免疫学或者代谢的手段获得，但是可能有这些手段参与并起一定的辅助作用，其使用旨在达到下列预期目的，对疾病的预防、诊断、治疗、监护、缓解；对损伤或者残疾的诊断、治疗、监护、缓解和补偿。

目前市场上大多数的医疗床包括床架、支撑在床架上的床面板，床面板通常为固定的一块板，没有辅助翻身功能，瘫痪病人卧床时长时间只能处于同一体位，即平躺的状态，这样容易产生褥疮等病症，而且会引起病人的身体功能退化，同时还给护理人员带来较大的工作量，劳动强度大，实用性较低。

实用新型内容

（一）解决的技术问题

为了克服现有技术的上述缺陷，本实用新型提供了一种具有辅助翻身功能的医疗床，解决了目前市场上大多数的医疗床，没有辅助翻身功能，瘫痪病人卧床时长时间只能处于同一体位，即平躺的状态，这样容易产生褥疮等病症，而且会引起病人的身体功能退化，同时还给护理人员带来较大的工作量，劳动强度大，实用性较低的问题。

（二）技术方案

为实现上述目的，本实用新型提供如下技术方案：一种具有辅助翻身功能的医疗床，包括支撑底座，所述支撑底座的上表面开设有第一滑槽，所述第一滑槽内滑动连接有第一滑块，所述第一滑块的上表面与旋转电机的下表面固定连接，所述旋转电机左右两侧面的输出端分别与两个主动锥形齿轮相互靠近的一面固定连接，所述主动锥形齿轮与从动锥形齿轮相互啮合，所述从动锥形齿轮的上表面与螺纹杆的底端固定连接，所述螺纹杆螺纹连接在螺纹筒内，左侧螺纹筒套接在滑筒内，所述滑筒和右侧螺纹筒的上表面分别通过合页与两个第二滑块的下表面活动连接，所述第二滑块滑动连接在第二滑槽内，两个第二滑槽分别开设在上床板和下床板的下表面，所述上床板的右侧面通过三个合页与下床板的左侧面活动连接。

作为本实用新型的进一步方案：所述下床板包括第二下床板，所述第二下床板的正面和背面分别通过两个合页与第三下床板和第一下床板的相对面活动连接，所述第二下床板的下表面与支撑板的上表面固定连接，所述上床板包括第二上床板，所述第二上床板的正面和背面分别通过两个合页与第三上床板和第一上床板的相对面活动连接，所述第二上床板的下表面开设有第三滑槽。

作为本实用新型的进一步方案：所述第三滑槽内滑动连接有第三滑块，所述第三滑块的下表面通过合页与第二电推杆的顶端活动连接，所述第二电推杆的底端与支撑板的上表面固定连接，所述第一滑块上表面的左右两侧分别通过两个限位板与固定板的下表面固定连接。

作为本实用新型的进一步方案：所述旋转电机的两个输出端分别通过轴承套接在两个限位板的相对面，所述螺纹杆通过轴承套接在固定板的上表面，所述固定板的下表面通过安装板与第一滑块的上表面固定连接，所述安装板的背面通过第一电推杆与立板的正面固定连接。

作为本实用新型的进一步方案：所述立板的下表面与支撑底座的上表面固定连接，所述支撑底座上表面的四角处均通过立柱与支撑板下表面的四角处固定连接，所述第一上床板和第一下床板的背面与第三上床板和第三下床板的正面均设置有防护板，所述防护板的数量为十个。

作为本实用新型的进一步方案：所述下床板和上床板的上表面设置有橡胶软垫，所述支撑底座下表面的四角处均设置有万向轮，两个螺纹杆外壁的螺纹方向相反。

（三）有益效果

与现有技术相比，本实用新型的有益效果在于：

1、该具有辅助翻身功能的医疗床，通过设置旋转电机、主动锥形齿轮、从动锥形齿轮、螺纹杆、螺纹筒、下床板和上床板，当医院使用该医疗床，需要对该医疗床上的病患进行翻身时，可以依据实际需求，调节第一滑块和螺纹筒的位置，医护人员打开旋转电机，旋转电机带动两个主动锥形齿轮进行旋转，使得主动锥形齿轮通过从动锥形齿轮带动螺纹杆进行旋转，螺纹筒在螺纹杆外壁向上运动，推动第三下床板和第三上床板或者第一下床板和第一上床板向上运动，使得该医疗床的侧边进行倾斜，方便医护人员对病患进行翻身操作，方便快捷，劳动强度低，提高该医疗床的实用性。

2、该具有辅助翻身功能的医疗床，通过设置第一滑槽、第一滑块、第二滑块、第二滑槽和第一电推杆，当医院使用该医疗床时，医护人可以依据病患实际躺着的情况，选择病患的翻身情况，当第一滑块和螺纹筒位于正前方时，旋转电机带动螺纹杆进行旋转，第三下床板和第三上床板进行倾斜，病患向后方翻身，当病患需要向前方翻身时，医护人员可以打开第一电推杆，第一电推杆进行收缩，使得第一滑块带动旋转电机、螺纹杆和螺纹筒向后方移动，旋转电机带动螺纹杆进行旋转时，第一下床板和第一上床板进行倾斜，从而提高该医疗床的适用性。

3、该具有辅助翻身功能的医疗床，通过设置第二电推杆、第三滑块和第三滑槽，当医护人员需要抬起病患的上身，或者病患需要坐起来时，医护人员可以打开第二电推杆，第二电推杆进行伸长，推动第三滑块向上运动，在第三滑槽的配合下，第二电推杆通过第三滑块推动上床板进行倾斜，使得病患坐起来，方便快捷，降低医护人员的操作难度。

附图说明

图1为本实用新型正视剖面的结构示意图；

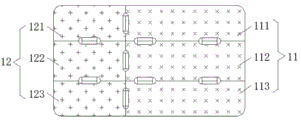

图2为本实用新型结构上床板俯视的示意图；

图3为本实用新型支撑底座左视的结构示意图；

图4为本实用新型A处放大的结构示意图；

图5为本实用新型B处放大的结构示意图；

图中：1支撑底座、2第一滑槽、3第一滑块、4旋转电机、5主动锥形齿轮、6从动锥形齿轮、7螺纹杆、8螺纹筒、9第二滑块、10第二滑槽、11下床板、111第一下床板、112第二下床板、113第三下床板、12上床板、121第一上床板、122第二上床板、123第三上床板、13限位板、14固定板、15安装板、16第一电推杆、17立板、18立柱、19防护板、20万向轮、21第二电推杆、22第三滑块、23第三滑槽、24橡胶软垫、25支撑板、26滑筒（26）。

具体实施方式

下面结合具体实施方式对本专利的技术方案作进一步详细地说明。

如图1-5所示，本实用新型提供一种技术方案：一种具有辅助翻身功能的医疗床，包括支撑底座1，支撑底座1的上表面开设有第一滑槽2，第一滑槽2内滑动连接有第一滑块3，通过设置第一滑槽2和第一滑块3，使得旋转电机4、螺纹杆7和螺纹筒8能在第一电推杆16和第二滑块9的配合下，进行前后移动，方便该医疗床能依据实际情况，对病患进行不同角度的翻身，提高该医疗床的实用性，第一滑块3的上表面与旋转电机4的下表面固定连接，旋转电机4左右两侧面的输出端分别与两个主动锥形齿轮5相互靠近的一面固定连接，主动锥形齿轮5与从动锥形齿轮6相互啮合，从动锥形齿轮6的上表面与螺纹杆7的底端固定连接，螺纹杆7螺纹连接在螺纹筒8内，通过设置旋转电机4、螺纹杆7和螺纹筒8，医护人员打开旋转电机4，旋转电机4带动两个主动锥形齿轮5进行旋转，使得主动锥形齿轮5通过从动锥形齿轮6带动螺纹杆7进行旋转，螺纹筒8在螺纹杆7外壁向上运动，推动第三下床板113和第三上床板123或者第一下床板111和第一上床板121向上运动，使得该医疗床的侧边进行倾斜，方便医护人员对病患进行翻身操作，方便快捷，劳动强度低，提高该医疗床的实用性，左侧螺纹筒8套接在滑筒26内，所述滑筒26和右侧螺纹筒8的上表面分别通过合页与两个第二滑块9的下表面活动连接，所述第二滑块9滑动连接在第二滑槽10内，两个第二滑槽10分别开设在上床板12和下床板11的下表面，上床板12的右侧面通过三个合页与下床板11的左侧面活动连接。

具体的，如图4和5所示，第三滑槽23内滑动连接有第三滑块22，第三滑块22的下表面通过合页与第二电推杆21的顶端活动连接，通过设置第三滑块22、第三滑槽23和第二电推杆21，当医护人员需要抬起病患的上身，或者病患需要坐起来时，医护人员可以打开第二电推杆21，第二电推杆21进行伸长，推动第三滑块22向上运动，在第三滑槽23的配合下，第二电推杆21通过第三滑块22推动上床板12进行倾斜，使得病患坐起来，方便快捷，降低医护人员的操作难度，第二电推杆21的底端与支撑板25的上表面固定连接，第一滑块3上表面的左右两侧分别通过两个限位板13与固定板14的下表面固定连接。

具体的，如图1、2和4所示，下床板11包括第二下床板112，第二下床板112的正面和背面分别通过两个合页与第三下床板113和第一下床板111的相对面活动连接，第二下床板112的下表面与支撑板25的上表面固定连接，上床板12包括第二上床板122，第二上床板122的正面和背面分别通过两个合页与第三上床板123和第一上床板121的相对面活动连接，第二上床板122的下表面开设有第三滑槽23，通过设置第一下床板111、第二下床板112、第三下床板113、第一上床板121、第二上床板122和第三上床板123，使得该医疗床不仅能够对病患进行翻身，也能推动病患坐起来，提高该医疗床的实用性，立板17的下表面与支撑底座1的上表面固定连接，支撑底座1上表面的四角处均通过立柱18与支撑板25下表面的四角处固定连接，第一上床板121和第一下床板111的背面与第三上床板123和第三下床板113的正面均设置有防护板19，防护板19的数量为十个，通过设置防护板19，防止病患滑落该医疗床，对病患提供一定的保护作用，提高该医疗床的安全性。

具体的，如图1、3和5所示，下床板11和上床板12的上表面设置有橡胶软垫24，通过设置橡胶软垫24，使得病患躺在该医疗床上更加舒适，支撑底座1下表面的四角处均设置有万向轮20，两个螺纹杆7外壁的螺纹方向相反，旋转电机4的两个输出端分别通过轴承套接在两个限位板13的相对面，螺纹杆7通过轴承套接在固定板14的上表面，通过设置限位板13和固定板14，使得旋转电机4和螺纹杆7进行旋转时，更加稳定，提高该医疗床的安全性，固定板14的下表面通过安装板15与第一滑块3的上表面固定连接，安装板15的背面通过第一电推杆16与立板17的正面固定连接。

本实用新型的工作原理为：

S1、当医院使用该医疗床时，医护人可以依据病患实际躺着的情况，选择病患的翻身情况，当第一滑块3和螺纹筒8位于正前方时，病患向后方翻身，当病患需要向前方翻身时，医护人员可以打开第一电推杆16，第一电推杆16进行收缩，使得第一滑块3带动旋转电机4、螺纹杆7和螺纹筒8向后方移动；

S2、当医护人员依据实际需求，调节第一滑块3和螺纹筒8的位置后，打开旋转电机4，旋转电机4带动两个主动锥形齿轮5进行旋转，使得主动锥形齿轮5通过从动锥形齿轮6带动螺纹杆7进行旋转，螺纹筒8在螺纹杆7外壁向上运动，推动第三下床板113和第三上床板123或者第一下床板111和第一上床板121向上运动，进行倾斜，辅助病患进行翻身；

S3、当医护人员需要抬起病患的上身，或者病患需要坐起来时，医护人员可以打开第二电推杆21，第二电推杆21进行伸长，推动第三滑块22向上运动，在第三滑槽23的配合下，第二电推杆21通过第三滑块22推动上床板12进行倾斜，使得病患坐起来。

在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以通过具体情况理解上述术语在本实用新型中的具体含义。

上面对本专利的较佳实施方式作了详细说明，但是本专利并不限于上述实施方式，在本领域的普通技术人员所具备的知识范围内，还可以在不脱离本专利宗旨的前提下作出各种变化。

Claims (6)

1.一种具有辅助翻身功能的医疗床，包括支撑底座（1），其特征在于：所述支撑底座（1）的上表面开设有第一滑槽（2），所述第一滑槽（2）内滑动连接有第一滑块（3），所述第一滑块（3）的上表面与旋转电机（4）的下表面固定连接，所述旋转电机（4）左右两侧面的输出端分别与两个主动锥形齿轮（5）相互靠近的一面固定连接，所述主动锥形齿轮（5）与从动锥形齿轮（6）相互啮合，所述从动锥形齿轮（6）的上表面与螺纹杆（7）的底端固定连接，所述螺纹杆（7）螺纹连接在螺纹筒（8）内，左侧螺纹筒（8）套接在滑筒（26）内，所述滑筒（26）和右侧螺纹筒（8）的上表面分别通过合页与两个第二滑块（9）的下表面活动连接，所述第二滑块（9）滑动连接在第二滑槽（10）内，两个第二滑槽（10）分别开设在上床板（12）和下床板（11）的下表面，所述上床板（12）的右侧面通过三个合页与下床板（11）的左侧面活动连接。

2.根据权利要求1所述的一种具有辅助翻身功能的医疗床，其特征在于：所述下床板（11）包括第二下床板（112），所述第二下床板（112）的正面和背面分别通过两个合页与第三下床板（113）和第一下床板（111）的相对面活动连接，所述第二下床板（112）的下表面与支撑板（25）的上表面固定连接，所述上床板（12）包括第二上床板（122），所述第二上床板（122）的正面和背面分别通过两个合页与第三上床板（123）和第一上床板（121）的相对面活动连接，所述第二上床板（122）的下表面开设有第三滑槽（23）。

3.根据权利要求2所述的一种具有辅助翻身功能的医疗床，其特征在于：所述第三滑槽（23）内滑动连接有第三滑块（22），所述第三滑块（22）的下表面通过合页与第二电推杆（21）的顶端活动连接，所述第二电推杆（21）的底端与支撑板（25）的上表面固定连接，所述第一滑块（3）上表面的左右两侧分别通过两个限位板（13）与固定板（14）的下表面固定连接。

4.根据权利要求3所述的一种具有辅助翻身功能的医疗床，其特征在于：所述旋转电机（4）的两个输出端分别通过轴承套接在两个限位板（13）的相对面，所述螺纹杆（7）通过轴承套接在固定板（14）的上表面，所述固定板（14）的下表面通过安装板（15）与第一滑块（3）的上表面固定连接，所述安装板（15）的背面通过第一电推杆（16）与立板（17）的正面固定连接。

5.根据权利要求4所述的一种具有辅助翻身功能的医疗床，其特征在于：所述立板（17）的下表面与支撑底座（1）的上表面固定连接，所述支撑底座（1）上表面的四角处均通过立柱（18）与支撑板（25）下表面的四角处固定连接，所述第一上床板（121）和第一下床板（111）的背面与第三上床板（123）和第三下床板（113）的正面均设置有防护板（19），所述防护板（19）的数量为十个。

6.根据权利要求1所述的一种具有辅助翻身功能的医疗床，其特征在于：所述下床板（11）和上床板（12）的上表面设置有橡胶软垫（24），所述支撑底座（1）下表面的四角处均设置有万向轮（20），两个螺纹杆（7）外壁的螺纹方向相反。
