Abstract

本实用新型公开了一种可拆卸的平板货架，属于货架技术领域，包括侧板和放置板，所述放置板的两端开设有侧槽，所述侧槽的内部滑动连接有卡钮，所述放置板的内部固定安装有主板，所述侧板的一侧开设有卡槽，所述卡槽的一端滑动连接有按板，所述主板的内部开设有滑槽，所述滑槽的内部滑动连接有滑板，所述滑板一端过盈连接有底杆，所述底杆的一端固定连接有铰链轴，所述铰链轴的一端插接有转轴，所述转轴的一端固定连接在支撑板的一端，所述支撑板的顶端开设有插槽。本实用新型通过安装的侧板和放置板，能够使得平板货架快速的安装和拆卸，使得平板货架的安装和拆卸效率大大提高，进而能够提高货架使用效果。

Description

一种可拆卸的平板货架

技术领域

本实用新型涉及货架技术领域，尤其涉及一种可拆卸的平板货架。

背景技术

货架是现代化仓库提高效率的重要工具，随着经济飞跃发展，外资企业大量涌进我国长江三角洲、珠江三角洲一带，不仅带动了当地经济的发展，还带来新的管理理念和管理技术。企业仓储库房所用到的货架种类越来越趋向于自动化、智能化。

专利号CN208022219U公布了一种便于安置的四层平板货架，包括放置平板，所述放置平板的四个拐角位置处设置有四个支架，所述放置平板的上表面设置有挡物条，且挡物条与放置平板为一体式结构，所述放置平板的一侧与支架的连接位置处设置有转轴，所述放置平板的另一侧与支架的连接位置处设置有活动槽，所述活动槽的内部通过焊接固定设置有弹簧，且弹簧的顶端通过焊接固定安装在放置平板上，所述活动槽的上方设置有卡扣，且卡扣的一端通过螺母固定安装在放置平板上，所述支架的底端设置有固定脚；通过在支架的底端设置有伸缩支脚，使得四层平板货架与地面的接触面积增大，增加了稳定性能，使得四层平板货架的安置更加的简便快捷。

上述便于安置的四层平板货架在使用时具有以下几个缺点：1、上述便于安置的四层平板货架在使用时不能够方便拆卸，使得货架的拆卸较为麻烦。

2、上述便于安置的四层平板货架在使用时不能够快速的对货架高处的货物进行拿取，使得使用效果较差。

实用新型内容

本实用新型提供一种可拆卸的平板货架，旨在通过安装的侧板和放置板，能够使得平板货架快速的安装和拆卸，使得平板货架的安装和拆卸效率大大提高，进而能够提高使用效果。

本实用新型提供的具体技术方案如下：

本实用新型提供的一种可拆卸的平板货架，包括侧板和放置板，所述放置板的两端开设有侧槽，所述侧槽的内部滑动连接有卡钮，所述放置板的内部固定安装有主板，所述侧板的一侧开设有卡槽，所述卡槽的一端滑动连接有按板，所述主板的内部开设有滑槽，所述滑槽的内部滑动连接有滑板，所述滑板一端过盈连接有底杆，所述底杆的一端固定连接有铰链轴，所述铰链轴的一端插接有转轴，所述转轴的一端固定连接在支撑板的一端，所述支撑板的顶端开设有插槽。

可选的，所述卡槽的数量为多个，且所述卡槽的数量与放置板的数量相同。

可选的，所述侧槽的内部镶嵌连接有弹簧。

可选的，所述卡槽的大小与卡钮的大小相同。

可选的，所述支撑板的底端过盈连接有插板，所述插板的大小与插槽的大小相同。

本实用新型的有益效果如下：

1、本实用新型通过安装的侧板和放置板，当需要对平板货架进行拆卸时，按压侧板一侧的按板，使得按板在卡槽的内部移动，进而挤压卡槽内部的卡钮，使得卡钮受到一定的压力，在侧槽的内部移动，进而挤压侧槽内部的弹簧，使得弹簧受到来自卡钮的压力产生一定的收缩，进而使得侧槽内部的空间变大，带动卡钮收纳至侧槽的内部，随后将放置板一侧向上掰动，使得放置板一端的卡钮能够从卡槽的内部移出，进而抵接在侧板的一端，随后对放置板另外一端的按板进行同样的操作，使得放置板两端的卡钮能够从卡槽的内部取出，进而使得侧板失去了对放置板的阻碍作用，进而能够使得放置板快速从侧板的内部取下，达到拆卸货架的目的，使得货架的拆卸更加方便快捷，能够提高使用效果。

2、本实用新型通过安装得主板，当需要对货架高处的货物进行放取时，将放置板一端的主板从放置板的一端取出，随后拉拽主板一端的插板，使得插板带动支撑板，支撑板通过转轴的连接作用带动铰链轴一端的底杆，进而将滑板从主板内部的滑槽内部取出，随后，松开手部对插板的作用力，使得滑板那一端的支撑板通过重力作用随着转轴的转动，向地面的一侧垂下，进而使得铰链轴一端的转轴能够从支撑板顶端一侧带动铰链轴转出，由于支撑板的高度与放置板之间的高度相同，使得上方的支撑板底端的插板插接在下方的支撑板的插槽内部，进而能够通过滑板、底杆和支撑板的组合作用，形成一个阶梯，使得人们能够站立在滑板的表面，进而能够使得人们完成爬高的动作，使得货架顶端的货物的拿取更加方便快捷，能够提高货架的使用效果。

附图说明

为了更清楚地说明本实用新型实施例中的技术方案，下面将对实施例描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

图1为本实用新型实施例的一种可拆卸的平板货架的整体结构示意图；

图2为本实用新型实施例的一种可拆卸的平板货架的放置板结构示意图；

图3为本实用新型实施例的一种可拆卸的平板货架的主板结构示意图；

图4为本实用新型实施例的一种可拆卸的平板货架的侧板结构示意图

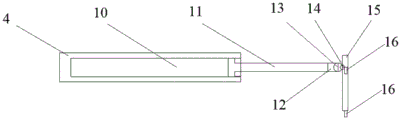

图5为本实用新型实施例的一种可拆卸的平板货架的主板侧面结构示意图；

图6为本实用新型实施例的一种可拆卸的平板货架的主板俯视结构示意图。

图中：1、侧板；2、放置板；3、支撑板；4、主板；5、侧槽；6、弹簧；7、卡钮；8、按板；9、卡槽；10、滑槽；11、滑板；12、底杆；13、铰链轴；14、转轴；15、插槽；16、插板。

具体实施方式

为了使本实用新型的目的、技术方案和优点更加清楚，下面将结合附图对本实用新型作进一步地详细描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。

下面将结合图1～图6对本实用新型实施例的一种可拆卸的平板货架进行详细的说明。

参考图1和图3所示，本实用新型实施例提供的一种可拆卸的平板货架，包括侧板1和放置板2，所述放置板2的两端开设有侧槽5，所述侧槽5的内部滑动连接有卡钮7，所述放置板2的内部固定安装有主板4，所述侧板1的一侧开设有卡槽9，所述卡槽9的一端滑动连接有按板8，所述主板4的内部开设有滑槽10，所述滑槽10的内部滑动连接有滑板11，所述滑板11一端过盈连接有底杆12，所述底杆12的一端固定连接有铰链轴13，所述铰链轴13的一端插接有转轴14，所述转轴14的一端固定连接在支撑板3的一端，所述支撑板3的顶端开设有插槽15，通过安装的侧板和放置板，能够使得平板货架快速的安装和拆卸，使得平板货架的安装和拆卸效率大大提高，进而能够提高使用效果。

参照图1和图4所示，所述卡槽9的数量为多个，且所述卡槽9的数量与放置板2的数量相同，通过安装的卡槽，能够使得放置板安装在侧板的内部。

参照图2所示，所述侧槽5的内部镶嵌连接有弹簧6，通过安装的弹簧，能够将卡钮从侧槽的内部抵出。

参照图4所示，所述卡槽的9大小与卡钮7的大小相同，通过安装的卡槽，能够将卡钮卡接在卡槽的内部。

参照图5和图6所示，所述支撑板3的底端过盈连接有插板16，所述插板16的大小与插槽15的大小相同，通过安装的插板，能够将插板插接在插槽的内部。

本实用新型实施例提供一种可拆卸的平板货架，当需要对平板货架进行拆卸时，按压侧板1一侧的按板8，使得按板8在卡槽9的内部移动，进而挤压卡槽9内部的卡钮7，使得卡钮7受到一定的压力，在侧槽5的内部移动，进而挤压侧槽5内部的弹簧6，使得弹簧6受到来自卡钮7的压力产生一定的收缩，进而使得侧槽5内部的空间变大，带动卡钮7收纳至侧槽5的内部，随后将放置板2一侧向上掰动，使得放置板2一端的卡钮7能够从卡槽9的内部移出，进而抵接在侧板1的一端，随后对放置板2另外一端的按板8进行同样的操作，使得放置板2两端的卡钮7能够从卡槽9的内部取出，进而使得侧板1失去了对放置板2的阻碍作用，进而能够使得放置板2快速从侧板1的内部取下，达到拆卸货架的目的，使得货架的拆卸更加方便快捷，能够提高使用效果，当需要对货架高处的货物进行放取时，将放置板2一端的主板4从放置板2的一端取出，随后拉拽主板4一端的插板16，使得插板16带动支撑板3，支撑板3通过转轴14的连接作用带动铰链轴13一端的底杆12，进而将滑板11从主板4内部的滑槽10内部取出，随后，松开手部对插板16的作用力，使得滑板11那一端的支撑板3通过重力作用随着转轴14的转动，向地面的一侧垂下，进而使得铰链轴13一端的转轴14能够从支撑板3顶端一侧带动铰链轴13转出，由于支撑板3的高度与放置板2之间的高度相同，使得上方的支撑板3底端的插板16插接在下方的支撑板3的插槽15内部，进而能够通过滑板11、底杆12和支撑板3的组合作用，形成一个阶梯，使得人们能够站立在滑板11的表面，进而能够使得人们完成爬高的动作，使得货架顶端的货物的拿取更加方便快捷，能够提高货架的使用效果。

需要说明的是，本实用新型为一种可拆卸的平板货架，包括侧板1、放置板2、支撑板3、主板4、侧槽5、弹簧6、卡钮7、按板8、卡槽9、滑槽10、滑板11、底杆12、铰链轴13、转轴14、插槽15、插板16，上述电器元件均为现有技术产品，由本领域技术人员根据使用的需要，选取、安装并完成电路的调试作业，确保各用电器均能正常工作，部件均为通用标准件或本领域技术人员知晓的部件，其结构和原理都为本技术人员均可通过技术手册得知或通过常规实验方法获知，本申请人在这里不做具体限制。

显然，本领域的技术人员可以对本实用新型实施例进行各种改动和变型而不脱离本实用新型实施例的精神和范围。这样，倘若本实用新型实施例的这些修改和变型属于本实用新型权利要求及其等同技术的范围之内，则本实用新型也意图包含这些改动和变型在内。

Claims (5)

1.一种可拆卸的平板货架，包括侧板(1)和放置板(2)，其特征在于，所述放置板(2)的两端开设有侧槽(5)，所述侧槽(5)的内部滑动连接有卡钮(7)，所述放置板(2)的内部固定安装有主板(4)，所述侧板(1)的一侧开设有卡槽(9)，所述卡槽(9)的一端滑动连接有按板(8)，所述主板(4)的内部开设有滑槽(10)，所述滑槽(10)的内部滑动连接有滑板(11)，所述滑板(11)一端过盈连接有底杆(12)，所述底杆(12)的一端固定连接有铰链轴(13)，所述铰链轴(13)的一端插接有转轴(14)，所述转轴(14)的一端固定连接在支撑板(3)的一端，所述支撑板(3)的顶端开设有插槽(15)。

2.根据权利要求1所述的一种可拆卸的平板货架，其特征在于，所述卡槽(9)的数量为多个，且所述卡槽(9)的数量与放置板(2)的数量相同。

3.根据权利要求1所述的一种可拆卸的平板货架，其特征在于，所述侧槽(5)的内部镶嵌连接有弹簧(6)。

4.根据权利要求1所述的一种可拆卸的平板货架，其特征在于，所述卡槽(9)的大小与卡钮(7)的大小相同。

5.根据权利要求1所述的一种可拆卸的平板货架，其特征在于，所述支撑板(3)的底端过盈连接有插板(16)，所述插板(16)的大小与插槽(15)的大小相同。
