Abstract
本实用新型提供了一种运用于人体阴道的清洁护理仪，包括外壳以及安装于外壳内的支架，支架上安装有PCB主板、电池、水泵和马达，支架的一端连接有储药盒、另一端通过马达安装有振动头，马达的传动杆为空心杆，振动头套设于马达的传动杆上，振动头位于马达的传动杆的位置开设有给药通道，给药通道与传动杆内部相贯通，给药通道的通道口位于振动头的顶端，水泵的进水管延伸至储药盒内，水泵的出水管的一端与传动杆连接，电池、水泵和马达均与PCB主板电性连接。本产品将马达的传动杆设置为空心杆，在给药的同时进行振动清洁，清洁药物结合振动头的振动，清洁护理效果更好，对阴道疾病的治疗起到较好的辅助治疗效果。
Description
技术领域
本实用新型涉及医疗护理用品的技术领域，尤其是一种运用于人体阴道的清洁护理仪。
背景技术
随着人们生活水平的不断提高，大家对身体健康变得更为重视了，妇科疾病是女性常见病、多发病，女性生殖系统的疾病即为妇科疾病，包括外阴疾病、阴道疾病、子宫疾病、输卵管疾病、卵巢疾病等，其中，最为常见的是阴道疾病。
当女性患上阴道疾病时，常需要对阴道进行给药清洁护理，即使用专门的药物进行清洁，现有的人体阴道护理仪的只起到给药作用，无法起到较好的清洁效果。
发明内容
针对上述现有技术中存在的不足，本实用新型的目的在于提供一种运用于人体阴道的清洁护理仪。
为了实现上述目的，本实用新型采用如下技术方案：
一种运用于人体阴道的清洁护理仪，包括外壳以及安装于外壳内的支架，所述支架上安装有PCB主板、电池、水泵和马达，所述支架的一端连接有储药盒、另一端通过所述马达安装有振动头，所述马达的传动杆为空心杆，所述振动头套设于所述马达的传动杆上，所述振动头位于所述马达的传动杆的位置开设有给药通道，所述给药通道与所述马达的传动杆内部相贯通，所述给药通道的通道口位于所述振动头的顶端，所述水泵的进水管延伸至所述储药盒内，所述水泵的出水管的一端与所述马达的传动杆连接，所述电池、水泵和马达均与所述PCB主板电性连接。
进一步地，所述支架和所述振动头外侧一体包裹有硅胶套，所述硅胶套上位于所述给药通道的通道口处开设有给药口。
进一步地，所述PCB主板上设置有按键和指示灯，所述外壳上位于所述按键处为软性材料制成并设置有按键标识，所述外壳上位于所述指示灯处设置有相应的对接孔。
进一步地，所述外壳上设置有USB充电口，所述USB充电口与所述PCB主板电性连接。
采用上述方案，本实用新型的有益效果在于：本产品将马达的传动杆设置为空心杆，在给药的同时进行振动清洁，清洁药物结合振动头的振动，清洁护理效果更好，对阴道疾病的治疗起到较好的辅助治疗效果。
附图说明
图1是本实用新型实施例的立体图；
图2是本实用新型实施例的分解图；
图3是本实用新型实施例的爆炸图；
图4是本实用新型实施例的剖视图；

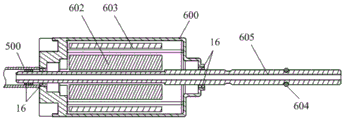

图5是本实用新型实施例的马达剖视示意图；
外壳1；支架2；PCB主板3；电池4；水泵5；水泵的进水管500；水泵的出水管501；马达6；马达壳体600；马达的传动杆601；转子602；定子603；防水圈604；储药盒7；振动头8；给药通道9；硅胶套10；给药口11；按键12；按键标识13；USB充电口14；指示灯15；轴承16。
具体实施方式
以下结合附图对本实用新型的实施例进行详细说明，但是本实用新型可以由权利要求限定和覆盖的多种不同方式实施。
如附图所示，一种运用于人体阴道的清洁护理仪，包括外壳1以及安装于外壳1内的支架2，所述支架2上安装有PCB主板3、电池4、水泵5和马达6，所述支架2的一端连接有储药盒7、另一端通过所述马达6安装有振动头8，所述马达6的传动杆601为空心杆，所述振动头8套设于所述马达6的传动杆601上，所述振动头8位于所述马达6的传动杆601的位置开设有给药通道9，所述给药通道9与所述马达6的传动杆601内部相贯通，所述给药通道9的通道口位于所述振动头8的顶端，所述水泵5的进水管500延伸至所述储药盒7内，所述水泵5的出水管501的一端与所述马达6的传动杆601连接，所述电池4、水泵5和马达6均与所述PCB主板3电性连接。储药盒7用于储存药水等试剂，储药盒7可通过螺纹与支架2连接在实际使用中，可以用矿泉水瓶代替储药盒7，相应的，所述水泵5的进水管500可以更换长度不同的水管，较短的水管对应较浅的储药盒7，较长的水管对应较深的矿泉水瓶。传动杆601外套设防水圈604。
所述支架2和所述振动头8外侧一体包裹有硅胶套10，所述硅胶套10上位于所述给药通道9的通道口处开设有给药口11。支架2分为上支架和下支架，上支架和下支架之间分别设置有用于夹持电池4、水泵5、进水管500和出水管501的安装腔。
所述PCB主板3上设置有按键12和指示灯15，所述外壳1上位于所述按键处为软性材料制成并设置有按键标识13，所述外壳1上位于所述指示灯15处设置有相应的对接孔。指示灯15用于指示工作状态。
所述外壳1上设置有USB充电口14，所述USB充电口14与所述PCB主板3电性连接。
以上仅为本实用新型的优选实施例，并非因此限制本实用新型的专利范围，凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换，或直接或间接运用在其他相关的技术领域，均同理包括在本实用新型的专利保护范围内。
Claims (4)
1.一种运用于人体阴道的清洁护理仪，包括外壳以及安装于外壳内的支架，其特征在于：所述支架上安装有PCB主板、电池、水泵和马达，所述支架的一端连接有储药盒、另一端通过所述马达安装有振动头，所述马达的传动杆为空心杆，所述振动头套设于所述马达的传动杆上，所述振动头位于所述马达的传动杆的位置开设有给药通道，所述给药通道与所述马达的传动杆内部相贯通，所述给药通道的通道口位于所述振动头的顶端，所述水泵的进水管延伸至所述储药盒内，所述水泵的出水管的一端与所述马达的传动杆连接，所述电池、水泵和马达均与所述PCB主板电性连接。
2.根据权利要求1所述的一种运用于人体阴道的清洁护理仪，其特征在于：所述支架和所述振动头外侧一体包裹有硅胶套，所述硅胶套上位于所述给药通道的通道口处开设有给药口。
3.根据权利要求1所述的一种运用于人体阴道的清洁护理仪，其特征在于：所述PCB主板上设置有按键和指示灯，所述外壳上位于所述按键处为软性材料制成并设置有按键标识，所述外壳上位于所述指示灯处设置有相应的对接孔。
4.根据权利要求1所述的一种运用于人体阴道的清洁护理仪，其特征在于：所述外壳上设置有USB充电口，所述USB充电口与所述PCB主板电性连接。
