Abstract
本实用新型公开了一种可调控腰椎手术用体位垫，本实用新型包括头部底座、头垫、上肢垫、腰椎底座、下肢垫、上肢固定带、下肢固定带、滑轨、上肢部底座、下肢部底座，头部底座同时与滑轨滑动连接；上肢部底座与滑轨滑动连接，上肢垫与上肢部底座固定连接，上肢固定带与上肢部底座固定连接；腰椎底座两端分别与滑轨和下肢部底座固定连接；下肢部底座与下肢垫固定连接，下肢固定带与下肢部底座固定连接。通过滑轨推动头部和上肢部底座实现位置调节，通过腰椎垫底座内的升降装置，根据实际情况，对病人腰椎高度进行调节，上肢部和下肢部底座均安装有固定带，可有效防止病人因不可控因素导致术中腰椎移动，避免医疗事故。
Description
技术领域
本实用新型属于医疗体位垫技术领域，特别是涉及一种可调控腰椎手术用体位垫。
背景技术
手术体位垫是一款用在手术室放置在手术床上的医用器具，可以有效缓解病人因手术时间过长而导致的压疮（褥疮），根据不同手术体位及病人部位，可使用不同的体位垫。手术体位的摆放是关系一台手术顺利与否的关键。麻醉后，病人的肌肉松弛，全身或局部失去自主能力，因此，手术体位既要保证能充分暴露手术野，使手术顺利进行，又要照顾到病人的正常呼吸和循环功能，避免肢体、关节和神经压迫而导致并发症。因此，手术室需借助一些辅助工具来满足这些需求。起初的手术体位垫是医护人员用海绵、软布料等材质自己手工制作的，虽可以轻微的满足手术需求，但由于手术过程中汗渍血渍的溢出，大大降低了抗菌性，且海绵较为柔软，支撑性差，难以满足某些手术的要求，后衍生出发泡、泡沫颗粒、充气式等不同材质的体位垫，近些年来，随着科技的不断发展，出现了硅胶及凝胶材质的体位垫。凝胶体位垫柔软度及支撑性能较为优良，具抗压减震性，可最大限度分散压力。
目前市场上已有体位垫高度尺寸均为固定值，实际手术过程中，不同病人的体型各不相同，现有的大部分体位垫无法灵活适用于各类型的手术，因此急需研发一种可调控位置高度的有较高灵活性的医用手术体位垫。
发明内容
为解决上述技术问题，本实用新型是通过以下技术方案实现的：
本实用新型为一种可调控腰椎手术用体位垫，包括头部底座、头垫、上肢垫、腰椎底座、下肢垫、上肢固定带、下肢固定带、滑轨、上肢部底座、下肢部底座，所述头部底座与头垫缝纫固定连接，同时与滑轨滑动连接；所述上肢部底座与滑轨滑动连接，所述上肢垫与上肢部底座通过缝纫固定连接，所述上肢固定带与上肢部底座通过螺钉固定连接；所述腰椎底座两端分别与滑轨和下肢部底座通过螺钉固定连接；所述下肢部底座与下肢垫通过缝纫固定连接，所述下肢固定带与下肢部底座通过螺钉固定连接。
作为本实用新型的一种优选技术方案，所述头垫左端设有额枕，中部设有口鼻呼吸槽，右端设有颚枕，头垫整体设有半圆型凹槽。
作为本实用新型的一种优选技术方案，所述头部底座安装有小滚轮，所述小滚轮与头部底座内的滑轨槽转动连接。
作为本实用新型的一种优选技术方案，所述腰椎底座内左端安装有电机，所述电机与腰椎底座通过螺钉固定连接。
作为本实用新型的一种优选技术方案，所述腰椎底座内安装有转动轴，所述转动轴与电机转动连接。
作为本实用新型的一种优选技术方案，所述转动轴中部设有分隔块，同时安装有第一滑块和第二滑块，所述第一滑块和第二滑块分别在分隔块的两边与转动轴通过螺纹转动连接。
作为本实用新型的一种优选技术方案，所述腰椎底座内安装有升降台，且内壁两侧都设有滑槽，所述升降台与滑槽滑动连接，升降台两端分别安装有第一从动杆和第二从动杆，所述第一从动杆和第二从动杆的两端分别与升降台、第一滑块和第二滑块转动连接。
作为本实用新型的一种优选技术方案，所述升降台上方安装有医疗设备用弹簧和支撑垫，所述弹簧的两端分别与支撑垫和升降台固定连接，所述支撑垫上方设有腰椎垫，所述腰椎垫与支撑垫通过缝纫方式固定连接。
本实用新型具有以下有益效果：
头部体位垫与上肢部体位垫均安装在滑轨上，不同病人的体型身高均不相同，可根据病人俯卧在手术台上的各肢体实际位置来调节头部体位垫与上肢部体位垫的位置，通过滑轨推动头部和上肢部底座，从而实现位置调节，腰椎垫可通过腰椎垫底座内的升降装置调节高度，腰椎手术过程中，可以根据病人实际情况，以及手术要求，对病人腰椎的高度进行调节，使手术视野有更高的可控性，上肢部和下肢部底座均安装有固定带，可有效防止病人因紧张及其他不可控因素导致手术过程中腰椎出现移动，从而避免医疗事故。
当然，实施本实用新型的任一产品并不一定需要同时达到以上所述的所有优点。
附图说明
为了更清楚地说明本实用新型实施例的技术方案，下面将对实施例描述所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

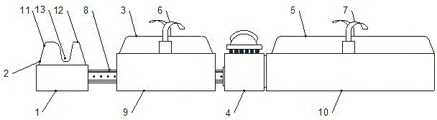

图1为本实用新型的整体结构示意图；
图2为本实用新型的底座截面结构示意图；
图3为本实用新型的腰椎垫结构示意图；
图4为本实用新型的腰椎垫的A处结构示意图。
图中：1、头部底座；2、头垫；3、上肢垫；4、腰椎底座；5、下肢垫；6、上肢固定带；7、下肢固定带；8、滑轨；9、上肢部底座；10、下肢部底座；11、额枕；12、颚枕；13、口鼻呼吸槽；14、半圆型凹槽；15、小滚轮；16、电机；17、转动轴；18、第一滑块；19、分隔块；20、第二滑块；21、第二从动杆；22、第一从动杆；23、升降台；24、滑槽；25、弹簧；26、支撑垫；27、腰椎垫。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其它实施例，都属于本实用新型保护的范围。
请参阅图1-4所示，本实用新型为一种可调控腰椎手术用体位垫，包括头部底座1、头垫2、上肢垫3、腰椎底座4、下肢垫5、上肢固定带6、下肢固定带7、滑轨8、上肢部底座9、下肢部底座10。
其中，头垫2左端设有额枕11，中部设有口鼻呼吸槽13，右端设有颚枕12，头垫2整体设有半圆型凹槽14，头部底座1安装有小滚轮15，小滚轮15与头部底座1内的滑轨槽转动连接，可根据手术过程中的需要和病人体型来推动底座，调节底座和体位垫位置。
其中，腰椎底座4内左端安装有电机16，电机16与腰椎底座4通过螺钉固定连接，腰椎底座4内安装有转动轴17，转动轴17与电机16转动连接，转动轴17中部设有分隔块19，同时安装有第一滑块18和第二滑块20，第一滑块18和第二滑块20分别在分隔块19的两边与转动轴17通过螺纹转动连接，腰椎底座4内安装有升降台23，且内壁两侧都设有滑槽24，升降台23与滑槽24滑动连接，升降台23两端分别安装有第一从动杆22和第二从动杆21，第一从动杆22和第二从动杆21的两端分别与升降台23、第一滑块18和第二滑块20转动连接，升降台23上方安装有医疗设备用弹簧25和支撑垫26，弹簧25的两端分别与支撑垫26和升降台23固定连接，支撑垫26上方设有腰椎垫27，腰椎垫27与支撑垫26通过缝纫方式固定连接，通过电机16控制转动轴17转动，从而通过反向螺纹使滑块左右移动，推动从动杆，使安装在升降台23上的支撑垫26和腰椎垫27实现升降动作，从而实现调节腰椎手术部位高度。
最后应说明的是：在本实用新型的描述中，需要说明的是，术语“竖直”、“上”、“下”、“水平”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
在本说明书的描述中，参考术语“一个实施例”、“示例”、“具体示例”等的描述意指结合该实施例或示例描述的具体特征、结构、材料或者特点包含于本实用新型的至少一个实施例或示例中。在本说明书中，对上述术语的示意性表述不一定指的是相同的实施例或示例。而且，描述的具体特征、结构、材料或者特点可以在任何的一个或多个实施例或示例中以合适的方式结合。
以上公开的本实用新型优选实施例只是用于帮助阐述本实用新型。优选实施例并没有详尽叙述所有的细节，也不限制该实用新型仅为所述的具体实施方式。显然，根据本说明书的内容，可作很多的修改和变化。本说明书选取并具体描述这些实施例，是为了更好地解释本实用新型的原理和实际应用，从而使所属技术领域技术人员能很好地理解和利用本实用新型。本实用新型仅受权利要求书及其全部范围和等效物的限制。
Claims (8)
1.一种可调控腰椎手术用体位垫，包括头部底座（1）、头垫（2）、上肢垫（3）、腰椎底座（4）、下肢垫（5）、上肢固定带（6）、下肢固定带（7）、滑轨（8）、上肢部底座（9）、下肢部底座（10），其特征在于，所述头部底座（1）与头垫（2）缝纫固定连接，同时与滑轨（8）滑动连接；所述上肢部底座（9）与滑轨（8）滑动连接，所述上肢垫（3）与上肢部底座（9）通过缝纫固定连接，所述上肢固定带（6）与上肢部底座（9）通过螺钉固定连接；所述腰椎底座（4）两端分别与滑轨（8）和下肢部底座（10）通过螺钉固定连接；所述下肢部底座（10）与下肢垫（5）通过缝纫固定连接，所述下肢固定带（7）与下肢部底座（10）通过螺钉固定连接。
2.根据权利要求1所述的一种可调控腰椎手术用体位垫，其特征在于，所述头垫（2）左端设有额枕（11），中部设有口鼻呼吸槽（13），右端设有颚枕（12），头垫（2）整体设有半圆型凹槽（14）。
3.根据权利要求1所述的一种可调控腰椎手术用体位垫，其特征在于，所述头部底座（1）安装有小滚轮（15），所述小滚轮（15）与头部底座（1）内的滑轨槽转动连接。
4.根据权利要求1所述的一种可调控腰椎手术用体位垫，其特征在于，所述腰椎底座（4）内左端安装有电机（16），所述电机（16）与腰椎底座（4）通过螺钉固定连接。
5.根据权利要求1所述的一种可调控腰椎手术用体位垫，其特征在于，所述腰椎底座（4）内安装有转动轴（17），所述转动轴（17）与电机（16）转动连接。
6.根据权利要求5所述的一种可调控腰椎手术用体位垫，其特征在于，所述转动轴（17）中部设有分隔块（19），同时安装有第一滑块（18）和第二滑块（20），所述第一滑块（18）和第二滑块（20）分别在分隔块（19）的两边与转动轴（17）通过螺纹转动连接。
7.根据权利要求1所述的一种可调控腰椎手术用体位垫，其特征在于，所述腰椎底座（4）内安装有升降台（23），且内壁两侧都设有滑槽（24），所述升降台（23）与滑槽（24）滑动连接，升降台（23）两端分别安装有第一从动杆（22）和第二从动杆（21），所述第一从动杆（22）和第二从动杆（21）的两端分别与升降台（23）、第一滑块（18）和第二滑块（20）转动连接。
8.根据权利要求7所述的一种可调控腰椎手术用体位垫，其特征在于，所述升降台（23）上方安装有医疗设备用弹簧（25）和支撑垫（26），所述弹簧（25）的两端分别与支撑垫（26）和升降台固定连接，所述支撑垫（26）上方设有腰椎垫（27），所述腰椎垫（27）与支撑垫（26）通过缝纫方式固定连接。
