本实用新型公开了一种布艺工艺品布料数控裁剪机装置，包括底座,所述底座上焊接固定有支架台，所述支架台的顶部开设有网孔，所述支架台的顶部焊接固定有裁剪机体，所述底座上焊接固定有吸尘台，所述吸尘台顶部开设有凹槽，所述凹槽内贯穿转动连接有往复丝杠，所述往复丝杠上螺纹连接有吸除部件，所述底座的底部焊接固定有负压箱，所述负压箱的侧壁通过折杆焊接固定有电机，所述电机的输出端焊接固定有负压部件。本实用新型通过设置吸除部件和负压部件，负压风扇从负压箱内部抽出气体，使得通风管两端固定连通的负压箱和中空板之间形成完整的气体通道，吸尘管贴合在网孔下侧对网孔表面的碎屑进行吸除，滤网将布料碎屑过滤在负压箱内。
Description
技术领域
本实用新型涉及布艺工艺品制造设备技术领域，尤其涉及一种布艺工艺品布料数控裁剪机装置。
背景技术
在社会的进步和数控技术的推动下，数控裁剪机通过投影装置等投影装置将裁剪图案直接投影到布料上，接着对布料进行裁剪加工，数控裁剪机是一种在融合现代制造技术，信号处理技术，伺服控制技术，传感器与检测技术等现代技术的裁剪装备。
目前，在数控裁剪机对布料进行裁剪的过程中，当每次裁剪机对布料进行一次裁剪后，往往在布料的裁剪连接处会掉落一定的布料碎屑，如果不及时将这些布料碎屑进行清理的话，往往会粘附在布料切片上，影响后续的加工工程，这些布料碎屑也容易被人体吸入，造成一定的安全隐患。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种布艺工艺品布料数控裁剪机装置。
为了实现上述目的，本实用新型采用了如下技术方案：
一种布艺工艺品布料数控裁剪机装置，包括底座,所述底座上焊接固定有支架台，所述支架台的顶部开设有网孔，所述支架台的顶部焊接固定有裁剪机体，所述支架台从正面看呈冂字形结构，所述底座上焊接固定有吸尘台，所述吸尘台顶部开设有凹槽，所述凹槽内贯穿转动连接有往复丝杠，所述往复丝杠上螺纹连接有对裁剪后的碎屑进行清理的吸除部件，所述底座的底部焊接固定有负压箱，所述负压箱的侧壁通过折杆焊接固定有电机，所述电机的输出端焊接固定有负压部件。
优选地，所述吸除部件包括螺纹连接在往复丝杠上的螺母，所述螺母上焊接固定有中空板，所述中空板的顶部对称固定连通有多组吸尘管，所述中空板的侧壁贯穿连通有通风管。
优选地，所述负压箱内焊接固定有滤网，所述负压箱的侧壁开设有进风孔，所述进风孔和通风管远离中空板的一端固定连通。
优选地，所述负压部件包括焊接固定在电机输出端的转轴，所述转轴贯穿负压箱的侧壁后焊接固定有负压风扇,所述负压箱靠近电机的侧壁开设有多个出风孔。
优选地，所述转轴上焊接固定有主动轮，所述往复丝杠上焊接固定有从动轮，所述主动轮和从动轮通过同步带连接。
优选地，所述滤网为不锈钢材料制成，所述底座的底部焊接固定有多个支撑柱。
本实用新型中的有益效果：
1、通过设置吸除部件和负压部件，电机带动转轴上的负压风扇转动，从而负压风扇从负压箱内部抽出气体，使得通风管两端固定连通的负压箱和中空板之间形成完整的气体通道，吸尘管贴合在网孔下侧，可以对网孔表面的碎屑进行吸除，滤网将布料碎屑过滤在负压箱内，方便后面的集中清理。
2、通过设置主动轮、从动轮、往复丝杠和螺母等结构，电机带动转轴转动，在主动轮、从动轮和同步带的动力传递下，使得往复丝杠转动，避免设置多个动力输入装置，减少生产和使用成本，螺纹连接在往复丝杠上的螺母带动中空板左右移动，中空板顶部贯穿连通的吸尘管贴合在网孔下侧，对网孔表面裁剪后的布料碎屑进行移动式吸除，增大本装置的适用范围。
附图说明
图1为本实用新型提出的一种布艺工艺品布料数控裁剪机装置的结构示意图。
图2为本实用新型提出的一种布艺工艺品布料数控裁剪机装置中A部分结构的放大示意图。

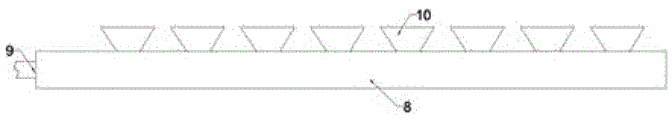

图3为本实用新型提出的一种布艺工艺品布料数控裁剪机装置中吸尘管和中空板部分的侧视图。
图中：1底座、2支架台、3网孔、4吸尘台、5凹槽、6往复丝杠、7螺母、8中空板、9通风管、10吸尘管、11从动轮、12负压箱、13滤网、14电机、15转轴、16负压风扇、17主动轮、18裁剪机体。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-3，一种布艺工艺品布料数控裁剪机装置，包括底座1,底座1上焊接固定有支架台2，支架台2的顶部开设有网孔3，支架台2的顶部焊接固定有裁剪机体18，支架台2从正面看呈冂字形结构，底座1上焊接固定有吸尘台4，吸尘台4顶部开设有凹槽5，凹槽5内贯穿转动连接有往复丝杠6，往复丝杠6上螺纹连接有对裁剪后的碎屑进行清理的吸除部件，底座1的底部焊接固定有负压箱12，负压箱12的侧壁通过折杆焊接固定有电机14，电机14的输出端焊接固定有负压部件。
吸除部件包括螺纹连接在往复丝杠6上的螺母7，螺母7上焊接固定有中空板8，中空板8的顶部对称固定连通有多组吸尘管10，中空板8的侧壁贯穿连通有通风管9，螺母7的侧面和吸尘台4的凹槽5侧壁相抵，螺母7不产生自转，在往复丝杠6转动的时候，螺母7带动中空板8左右移动，中空板8顶部贯穿连通的吸尘管10贴合在网孔3下侧，对网孔3表面裁剪后的布料碎屑进行吸除。
负压箱12内焊接固定有滤网13，负压箱12的侧壁开设有进风孔，进风孔和通风管9远离中空板8的一端固定连通，滤网13将吸除到负压箱12内的布料碎屑进行过滤，将布料碎屑收集在负压箱12内进行统一的清理。
负压部件包括焊接固定在电机14输出端的转轴15，转轴15贯穿负压箱12的侧壁后焊接固定有负压风扇16,负压箱12靠近电机14的侧壁开设有多个出风孔，电机14带动转轴15上的负压风扇16转动，从而负压风扇16从负压箱12内部抽出气体。
转轴15上焊接固定有主动轮17，往复丝杠6上焊接固定有从动轮11，主动轮17和从动轮11通过同步带连接，在电机14带动转轴15转动的同时，焊接固定在转轴15上的主动轮17通过同步带带动从动轮11转动，从而使从动轮11带动往复丝杠6转动，进而使得螺母7带动中空板8在网孔3的底部左右移动，对网孔3顶部的碎屑进行吸除。
滤网13为不锈钢材料制成，底座1的底部焊接固定有多个支撑柱，不锈钢材料的滤网13耐用性好，底座1底部焊接的支撑柱对本装置起到支撑的作用。
本实用新型中，在使用本装置时，首先裁剪机体18对支架台2表面的布料进行裁剪，在每一次的裁剪的过程中，裁剪的布料会掉落一定的碎屑在支架台2的网孔3上。
打开电机14，本装置中的电机14可采用Y90M2-2型号的电机，电机14带动转轴15转动，从而转轴15上焊接固定的负压风扇16转动，对负压箱12内的气体进行抽出，此时分别和通风管9两端固定连通的负压箱12和中空板8之间形成完整的气体通道，中空板8顶部设置的多组吸尘管10与外界保持连通，吸尘管10贴合在网孔3的底部，对网孔3上的布料碎屑进行吸除。
电机14转动的同时，在主动轮17、同步带和从动轮11的作用下，往复丝杠6也随着转轴15的转动而同步转动，螺纹连接在往复丝杠6上的螺母7带动中空板8在水平方向上移动，对支架台2上的网孔3的整个表面上的布料碎屑进行吸除，增大本装置的适用范围。
