Abstract
本实用新型公开了一种水冷电抗器，具体涉及水冷电抗器技术领域，包括多个电抗器线圈，多个所述电抗器线圈均通过导热胶灌注在冷却壳上，所述冷却壳包括水冷板，且水冷板的上表面设有外壳体，所述外壳体的内部设有冷却腔，且冷却腔的内部设有盘管，所述外壳体沿横向的两端分别设有与盘管两端相连接的连接水嘴，所述外壳体的顶端位于电抗器线圈的外围处焊接有密封盖。整个水冷电抗器由于电抗器线圈与水冷板用导热胶灌注成一体，提高了绝缘性能，与一般水冷电抗器相比较，该水冷式电抗器具有体积小、重量轻，散热面积超大的优点，且外形美观、可靠性高，绝缘性能和抗振动冲击能力也大大提高。
Description
技术领域
本实用新型涉及水冷电抗器技术领域，具体涉及一种水冷电抗器。
背景技术
随着电力技术的快速发展，以及当前电力设备对高性能、高可靠性电气系统要求的不断提高，由于电力系统容量和开关频率的持续增加，电抗器等配电器件的损耗也不可避免的上升，而电抗器的变频器正向大容量控制、高可靠性、小型化发展；
现有的水冷电抗器体积较大、笨重，工作起来热量高，单位体积内功率容积小，在很多对体积要求非常高的情况下不可应用。
实用新型内容
为此，本实用新型提供一种水冷电抗器，旨在解决 现有的水冷电抗器体积较大、笨重，工作起来热量高，单位体积内功率容积小，在很多对体积要求非常高的情况下不可应用的问题。
为了实现上述目的，本实用新型提供如下技术方案：
一种水冷电抗器，包括多个电抗器线圈，多个所述电抗器线圈均通过导热胶灌注在冷却壳上，所述冷却壳包括水冷板，且水冷板的上表面设有外壳体，所述外壳体的内部设有冷却腔，且冷却腔的内部设有盘管，所述外壳体沿横向的两端分别设有与盘管两端相连接的连接水嘴，所述外壳体的顶端位于电抗器线圈的外围处焊接有密封盖。
进一步的，所述外壳体由四个盖板和一个顶板构成，且四个盖板焊接在水冷板的上表面并构成一个框形结构，所述顶板焊接在该框形结构的顶端。
进一步的，所述连接水嘴设置成固定安装在外壳体两端盖板上的快接头，且快接头的外部固定连接有水管。
进一步的，所述外壳体的四个盖板的外侧壁均设有凹形沟槽。
进一步的，所述顶板的顶端设有长方形凹陷结构，多个所述密封盖呈线性焊接在顶板顶端长方形凹陷结构内。
进一步的，所述密封盖顶端设有圆形通孔，所述电抗器线圈顶端连接的外接线穿过圆形通孔与电抗器线圈底端连接的外接线相绕接，且两个外接线的外部套接有束带。
进一步的，所述水冷板沿横向的两端外表面均开设有一组安装孔。
本实用新型具有如下优点：
1、整个水冷电抗器由于电抗器线圈与水冷板用导热胶灌注成一体，提高了绝缘性能，内部抗匝间短路能力大幅提高，进而使水冷电抗器具有超高的耐压绝缘性能与防潮能力，还使得水冷电抗器具有超高的抗振动冲击能力，与一般水冷电抗器相比较，该水冷式电抗器具有体积小、重量轻，散热面积超大，外形美观的优点，可靠性高，绝缘性能、抗振动冲击能力也大大提高。
附图说明
为了更清楚地说明本实用新型的实施方式或现有技术中的技术方案，下面将对实施方式或现有技术描述中所需要使用的附图作简单地介绍。显而易见地，下面描述中的附图仅仅是示例性的，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据提供的附图引伸获得其它的实施附图。
本说明书所绘示的结构、比例、大小等，均仅用以配合说明书所揭示的内容，以供熟悉此技术的人士了解与阅读，并非用以限定本实用新型可实施的限定条件，故不具技术上的实质意义，任何结构的修饰、比例关系的改变或大小的调整，在不影响本实用新型所能产生的功效及所能达成的目的下，均应仍落在本实用新型所揭示的技术内容得能涵盖的范围内。

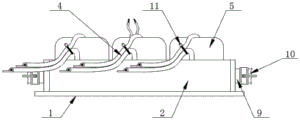

图1为本实用新型提供的主视图；
图2为本实用新型提供的俯视图；
图3为本实用新型提供的左视图；
图4为本实用新型提供的冷却壳的内部结构示意图；
图5为本实用新型提供的图4中A-A部的剖视图；
图中：1、水冷板；2、外壳体；3、电抗器线圈；4、外接线；5、密封盖；6、冷却腔；7、盘管；8、凹型沟槽；9、快接头；10、水管；11、束带；12、安装孔；13、顶板。
具体实施方式
以下由特定的具体实施例说明本实用新型的实施方式，熟悉此技术的人士可由本说明书所揭露的内容轻易地了解本实用新型的其他优点及功效，显然，所描述的实施例是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
参照说明书附图1-5，该实施例的一种水冷电抗器，包括多个电抗器线圈3，多个所述电抗器线圈3均通过导热胶灌注在冷却壳上，所述冷却壳包括水冷板1，且水冷板1的上表面设有外壳体2，所述外壳体2的内部设有冷却腔6，且冷却腔6的内部设有盘管7，所述外壳体2沿横向的两端分别设有与盘管7两端相连接的连接水嘴，所述外壳体2的顶端位于电抗器线圈3的外围处焊接有密封盖5。
进一步的，所述外壳体2由四个盖板和一个顶板13构成，且四个盖板焊接在水冷板1的上表面并构成一个框形结构，所述顶板13焊接在该框形结构的顶端。
进一步的，所述连接水嘴设置成固定安装在外壳体2两端盖板上的快接头9，且快接头9的外部固定连接有水管10，用于输送冷却液至外壳体2内部的冷却腔6中。
进一步的，所述外壳体2的四个盖板的外侧壁均设有凹形沟槽8，有助于结构散热。
进一步的，所述顶板13的顶端设有长方形凹陷结构，多个所述密封盖5呈线性焊接在顶板13顶端长方形凹陷结构内。
进一步的，所述密封盖5顶端设有圆形通孔，所述电抗器线圈3顶端连接的外接线4穿过圆形通孔与电抗器线圈3底端连接的外接线4相绕接，且两个外接线4的外部套接有束带11，用于接线的相互固定，不易缠绕打结。
进一步的，所述水冷板1沿横向的两端外表面均开设有一组安装孔12，便于整个装置结构的安装固定。
实施场景具体为：实际制作，首先按照预先设计的方案，用铝合金材料来做抽屉式水冷散热器的水冷板1，在水冷板1的外部采用机械加工的办法，加工出四个盖板和一个顶板13，同时在四个盖板和水冷板1的外部加工处多条来回绕行的凹型沟槽8，四个盖板和一个顶板13用搅拌摩擦焊的工艺构成外壳体2，达到水冷板散热器密封的目的，随后，在外壳体2两端的盖板分别设有一个连接水嘴，在连接水嘴处连接水管10，做通水试漏，当试漏结束以后，将绕制好的多个电抗器线圈3放置水冷板1顶端外壳体2的上方，四周用专用的导热胶整体灌注起来，同时，在顶板13的上表面对应每个电抗器线圈3处焊接上密封盖5，电抗器线圈3顶端连接的外接线4穿过密封盖5顶端的圆形通孔与电抗器线圈3底端连接的外接线4相绕接并通过束带11固定，整个水冷电抗器使用时，进口的连接水嘴需通入冷却液，冷却液为电导率不大于20的纯净水，压力调节在0.1MPa左右；
由于电抗器线圈3与水冷板1用导热胶灌注成一体，提高了绝缘性能，内部抗匝间短路能力大幅提高，进而使水冷电抗器具有超高的耐压绝缘性能与防潮能力，还使得水冷电抗器具有超高的抗振动冲击能力，与一般水冷电抗器相比较，该水冷式电抗器具有体积小、重量轻，散热面积超大，外形美观的优点，可靠性高，绝缘性能、抗振动冲击能力也大大提高。
工作原理：外壳体2焊接子在水冷板1的顶端，在外壳体2两端的盖板分别设有一个连接水嘴，在连接水嘴处连接水管10，做通水试漏，当试漏结束以后，将绕制好的多个电抗器线圈3放置水冷板1顶端外壳体2的上方，四周用专用的导热胶整体灌注起来，同时，在顶板13的上表面对应每个电抗器线圈3处焊接上密封盖5，整个水冷电抗器使用时，进口的连接水嘴需通入冷却液，冷却液在盘管7中流通，实现冷却效果，冷却液为电导率不大于20的纯净水，压力调节在0.1MPa左右，由于电抗器线圈与水冷板1用导热胶灌注成一体，提高了绝缘性能，内部抗匝间短路能力大幅提高，进而使水冷电抗器具有超高的耐压绝缘性能与防潮能力，还使得水冷电抗器具有超高的抗振动冲击能力，与一般水冷电抗器相比较，该水冷式电抗器具有体积小、重量轻，散热面积超大，外形美观的优点，可靠性高，绝缘性能、抗振动冲击能力也大大提高。
虽然，上文中已经用一般性说明及具体实施例对本实用新型作了详尽的描述，但在本实用新型基础上，可以对之作一些修改或改进，这对本领域技术人员而言是显而易见的。因此，在不偏离本实用新型精神的基础上所做的这些修改或改进，均属于本实用新型要求保护的范围。
Claims (7)
1.一种水冷电抗器，包括多个电抗器线圈（3），其特征在于：多个所述电抗器线圈（3）均通过导热胶灌注在冷却壳上，所述冷却壳包括水冷板（1），且水冷板（1）的上表面设有外壳体（2），所述外壳体（2）的内部设有冷却腔（6），且冷却腔（6）的内部设有盘管（7），所述外壳体（2）沿横向的两端分别设有与盘管（7）两端相连接的连接水嘴，所述外壳体（2）的顶端位于电抗器线圈（3）的外围处焊接有密封盖（5）。
2.根据权利要求1所述的一种水冷电抗器，其特征在于：所述外壳体（2）由四个盖板和一个顶板（13）构成，且四个盖板焊接在水冷板（1）的上表面并构成一个框形结构，所述顶板（13）焊接在该框形结构的顶端。
3.根据权利要求2所述的一种水冷电抗器，其特征在于：所述连接水嘴设置成固定安装在外壳体（2）两端盖板上的快接头（9），且快接头（9）的外部固定连接有水管（10）。
4.根据权利要求2所述的一种水冷电抗器，其特征在于：所述外壳体（2）的四个盖板的外侧壁均设有凹形沟槽（8）。
5.根据权利要求2所述的一种水冷电抗器，其特征在于：所述顶板（13）的顶端设有长方形凹陷结构，多个所述密封盖（5）呈线性焊接在顶板（13）顶端长方形凹陷结构内。
6.根据权利要求1所述的一种水冷电抗器，其特征在于：所述密封盖（5）顶端设有圆形通孔，所述电抗器线圈（3）顶端连接的外接线（4）穿过圆形通孔与电抗器线圈（3）底端连接的外接线（4）相绕接，且两个外接线（4）的外部套接有束带（11）。
7.根据权利要求1所述的一种水冷电抗器，其特征在于：所述水冷板（1）沿横向的两端外表面均开设有一组安装孔（12）。
