Abstract
本实用新型涉及垃圾清理技术领域，尤其涉及一种市政用河流垃圾快速清理设备，包括船体，所述船体的顶端一侧固定安装有两组竖直设置的支撑杆，且支撑杆的顶端转动连接有打捞机构，打捞机构包括两组平行设置的连接杆，连接杆的两端之间均转动连接有传动轮，传动轮的外侧套设有传动带，传动带上均匀安装有若干组捞网，其中一组连接杆上开设有沿其长度方向的条形通孔，且其在条形通孔内滑动连接有导向杆。本实用新型使得打捞机构能够较好地进行偏转，从而使得其一端能够较好地与水面接触，进而将水面上的垃圾进行打捞，且能够使得打捞过程中掺杂的河水得到较好地析出，避免积累在船舱上，保证船体的正常运行。
Description
技术领域
本实用新型涉及垃圾清理技术领域，尤其涉及一种市政用河流垃圾快速清理设备。
背景技术
在市容市貌检查的过程中，河道的环境通常是一个重要的考量指标，而河流由于其具有较好的流动性，且由于生活垃圾的不断流入以及人为的杂物的落入，使得河流表面容易漂浮较多的垃圾，使得市容市貌受到较大的影响，为此我们提出一种市政用河流垃圾快速清理设备。
发明内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种市政用河流垃圾快速清理设备。
为了实现上述目的，本实用新型采用了如下技术方案：
一种市政用河流垃圾快速清理设备，包括船体，所述船体的顶端一侧固定安装有两组竖直设置的支撑杆，且支撑杆的顶端转动连接有打捞机构，打捞机构包括两组平行设置的连接杆，连接杆的两端之间均转动连接有传动轮，传动轮的外侧套设有传动带，传动带上均匀安装有若干组捞网，其中一组连接杆上开设有沿其长度方向的条形通孔，且其在条形通孔内滑动连接有导向杆，船体的顶端一侧还固定安装有输出轴竖直向上且与导向杆固定连接的气缸。
优选的，另一组连接杆的一侧固定安装有L形固定杆，L形固定杆的水平支臂上固定安装有第二电机。
优选的，所述第二电机的输出轴贯穿连接杆与其中一组传动轮同心连接。
优选的，所述船体的顶端中部设有水平放置的收集框，且收集框位于打捞机构的正下方。
优选的，所述船体的内部远离打捞机构的一侧固定安装有输出轴贯穿船体并延伸至外侧的第一电机，且第一电机的输出轴同心连接有螺旋桨。
优选的，所述第一电机贯穿船体处设有用于密封的密封套。
本实用新型的有益效果为：
通过船体以及打捞装置、气缸和支撑杆的设置，使得打捞机构能够较好地进行偏转，从而使得其一端能够较好地与水面接触，进而将水面上的垃圾进行打捞，且能够使得打捞过程中掺杂的河水得到较好地析出，避免积累在船舱上，保证船体的正常运行。
附图说明
图1为本实用新型提出的一种市政用河流垃圾快速清理设备的正面结构示意图；
图2为本实用新型提出的一种市政用河流垃圾快速清理设备的打捞机构的放大结构示意图；

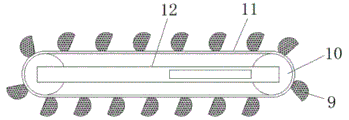

图3为本实用新型提出的一种市政用河流垃圾快速清理设备的打捞机构的俯视结构示意图。
图中：船体1、第一电机2、密封套3、螺旋桨4、收集框5、导向杆6、打捞机构7、支撑杆8、捞网9、传动轮10、传动带11、连接杆12、第二电机13、L形固定杆14、气缸15。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-3，一种市政用河流垃圾快速清理设备，包括船体1，船体1的顶端一侧固定安装有两组竖直设置的支撑杆8，且支撑杆8的顶端转动连接有打捞机构7，打捞机构7包括两组平行设置的连接杆12，连接杆12的两端之间均转动连接有传动轮10，传动轮10的外侧套设有传动带11，传动带11上均匀安装有若干组捞网9，其中一组连接杆12上开设有沿其长度方向的条形通孔，且其在条形通孔内滑动连接有导向杆6，船体1的顶端一侧还固定安装有输出轴竖直向上且与导向杆6固定连接的气缸15。
进一步地，另一组连接杆12的一侧固定安装有L形固定杆14，L形固定杆14的水平支臂上固定安装有第二电机13，第二电机13的输出轴贯穿连接杆12与其中一组传动轮10同心连接，从而给予打捞机构7输出动力，保证打捞过程的正常进行。
进一步地，船体1的顶端中部设有水平放置的收集框5，且收集框5位于打捞机构7的正下方，方便倾倒的垃圾得到收集。
进一步地，船体1的内部远离打捞机构7的一侧固定安装有输出轴贯穿船体1并延伸至外侧的第一电机2，且第一电机2的输出轴同心连接有螺旋桨4，方便装置能够在河道上进行行进。
进一步地，第一电机2贯穿船体1处设有用于密封的密封套3，避免船体内部进水，保证装置的正常使用。
工作流程：在使用的过程中，首先通过启动第一电机2，使得其带动螺旋桨4旋转，从而使得装置在河道上行进，在行进的过程中，首先通过启动气缸15，使得其带动导向杆6上升，进而使得导向杆6在连接杆12上的条形通孔内滑动，从而使得打捞机构7进行偏转，从而使得其一端浸没入水面以下，而后通过启动第二电机13，使得传动轮10带动传动带11旋转，在传动带11旋转的过程中，其使得捞网9将漂浮在河面上的垃圾捞起，并随着传动带11移动，在移动过程中能够较好地使得垃圾内掺杂的河水得到析出，当传动带11传动至另一侧进行翻转之时，此时捞网9内部的垃圾得到倾倒，并收集至收集框5的内部，方便集中处理，提高工作效率。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
Claims (6)
1.一种市政用河流垃圾快速清理设备，包括船体（1），其特征在于，所述船体（1）的顶端一侧固定安装有两组竖直设置的支撑杆（8），且支撑杆（8）的顶端转动连接有打捞机构（7），打捞机构（7）包括两组平行设置的连接杆（12），连接杆（12）的两端之间均转动连接有传动轮（10），传动轮（10）的外侧套设有传动带（11），传动带（11）上均匀安装有若干组捞网（9），其中一组连接杆（12）上开设有沿其长度方向的条形通孔，且其在条形通孔内滑动连接有导向杆（6），船体（1）的顶端一侧还固定安装有输出轴竖直向上且与导向杆（6）固定连接的气缸（15）。
2.根据权利要求1所述的一种市政用河流垃圾快速清理设备，其特征在于，另一组连接杆（12）的一侧固定安装有L形固定杆（14），L形固定杆（14）的水平支臂上固定安装有第二电机（13）。
3.根据权利要求2所述的一种市政用河流垃圾快速清理设备，其特征在于，所述第二电机（13）的输出轴贯穿连接杆（12）与其中一组传动轮（10）同心连接。
4.根据权利要求1所述的一种市政用河流垃圾快速清理设备，其特征在于，所述船体（1）的顶端中部设有水平放置的收集框（5），且收集框（5）位于打捞机构（7）的正下方。
5.根据权利要求1所述的一种市政用河流垃圾快速清理设备，其特征在于，所述船体（1）的内部远离打捞机构（7）的一侧固定安装有输出轴贯穿船体（1）并延伸至外侧的第一电机（2），且第一电机（2）的输出轴同心连接有螺旋桨（4）。
6.根据权利要求5所述的一种市政用河流垃圾快速清理设备，其特征在于，所述第一电机（2）贯穿船体（1）处设有用于密封的密封套（3）。
