Abstract

本实用新型公开了一种LED模组外壳用固定装置，涉及LED模组固定领域，针对现有的LED模组外壳固定操作繁琐，导致其安装时间较长，不方便对其进行检修操作的问题，现提出如下方案，其包括第一外壳和第二外壳，所述第一外壳与第二外壳相互靠近的一侧均呈开口状设置，且所述第一外壳的边沿位置固定连接有定位框，所述定位框的两侧均滑动安装有活动板，且所述活动板远离定位框的一侧固定连接有卡杆，所述第二外壳的两侧均设置有卡槽，且所述卡槽与卡杆匹配；本实用新型结构新颖，且该装置方便对LED模组外壳进行安装，然后再通过固定杆与转动板上固定槽的配合，能够将其进行固定，保证LED模组外壳安装的稳定性。

Description

一种LED模组外壳用固定装置

技术领域

本实用新型涉及LED模组固定领域，尤其涉及一种LED模组外壳用固定装置。

背景技术

LED模块就是把LED（发光二极管）按一定规则排列在一起再封装起来,加上一些防水处理组成的产品，就是LED模组。LED模块是LED产品中应用比较广的产品，在结构方面和电子方面也存在很大的差异，简单的就是用一个装有LED的线路板和外壳就成了一个LED模组，复杂的就加上一些控制，恒流源和相关的散热处理使LED寿命和发光强度更好。

为了对LED模组内部的电子产品进行保护，一般会在其外部安装外壳，而传统的外壳固定方式一般为拼合，然后通过螺钉再对其进行固定，但是这种方式较为耗费时间，在对其进行检修时产生不便，因此，为了解决此类问题，我们提出了一种LED模组外壳用固定装置。

实用新型内容

本实用新型提出的一种LED模组外壳用固定装置，解决了现有的LED模组外壳固定操作繁琐，导致其安装时间较长，不方便对其进行检修操作的问题。

为了实现上述目的，本实用新型采用了如下技术方案：

一种LED模组外壳用固定装置，包括第一外壳和第二外壳，所述第一外壳与第二外壳相互靠近的一侧均呈开口状设置，且所述第一外壳的边沿位置固定连接有定位框，所述定位框的两侧均滑动安装有活动板，且所述活动板远离定位框的一侧固定连接有卡杆，所述第二外壳的两侧均设置有卡槽，且所述卡槽与卡杆匹配，所述第一外壳的顶端和底端均转动安装有转动板，所述第二外壳的顶端和底端均固定连接有固定杆。

优选的，所述卡槽呈J型结构设置，且所述卡槽的端口位置设置有与卡杆匹配的进入口。

优选的，所述转动板上设置有固定槽，且所述固定槽与固定杆匹配。

优选的，所述定位框的两侧沿其高度方向设置有呈对称分布的滑槽，且所述滑槽内滑动安装有滑块，且滑块与活动板固定连接，所述滑槽的内部固定连接有复位弹簧，且所述复位弹簧的顶端与滑块的底端固定连接。

优选的，所述滑槽的横切面呈矩形设置，滑块的横切面呈T型设置。

优选的，所述滑块与滑槽的横切面均呈等腰梯形状设置。

本实用新型的有益效果为：通过向下拨动卡杆，并且将第一外壳与第二外壳进行拼接，然后再松开卡杆，通过复位弹簧的弹力能够有效的使得卡杆卡入到第二外壳的卡槽内部，从而能够方便对第一外壳与第二外壳进行安装，然后再通过固定杆与转动板上固定槽的配合，能够将其进行固定，保证LED模组外壳安装的稳定性。

附图说明

图1为本实用新型的结构示意图；

图2为本实用新型图1中A-A处的剖面结构示意图；

图3为本实用新型图1中B的放大结构示意图；

图4为本实用新型的第一外壳整体侧面结构示意图；

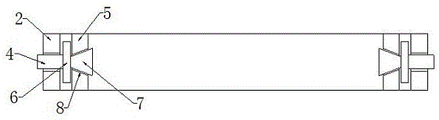

图5为本实用新型的图2中C-C处的剖面结构示意图；

图6为本实用新型的滑块与滑槽连接的另一种实施方式的结构示意图。

图中标号：1、第一外壳；2、第二外壳；3、卡槽；4、卡杆；5、定位框；6、活动板；7、滑块；8、滑槽；9、复位弹簧；10、转动板；11、固定杆；12、固定槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。

参照图1-5，一种LED模组外壳用固定装置，包括第一外壳1和第二外壳2，所述第一外壳1与第二外壳2相互靠近的一侧均呈开口状设置，且所述第一外壳1的边沿位置固定连接有定位框5，所述定位框5的两侧均滑动安装有活动板6，且所述活动板6远离定位框5的一侧固定连接有卡杆4，所述第二外壳2的两侧均设置有卡槽3，且所述卡槽3与卡杆4匹配，所述第一外壳1的顶端和底端均转动安装有转动板10，所述第二外壳2的顶端和底端均固定连接有固定杆11，所述卡槽3呈J型结构设置，且所述卡槽3的端口位置设置有与卡杆4匹配的进入口，所述转动板10上设置有固定槽12，且所述固定槽12与固定杆11匹配，所述定位框5的两侧沿其高度方向设置有呈对称分布的滑槽8，且所述滑槽8内滑动安装有滑块7，且滑块7与活动板6固定连接，所述滑槽8的内部固定连接有复位弹簧9，且所述复位弹簧9的顶端与滑块7的底端固定连接，所述滑槽8的横切面呈矩形设置，滑块7的横切面呈T型设置。

参照图6，所述滑块7与滑槽8的横切面均呈等腰梯形状设置。

工作原理：该装置在使用时，先向下拨动卡杆4，使得卡杆4带动活动板6向下滑动，不去活动板6带动滑块7在滑槽8内部滑动，同时挤压复位弹簧9，当卡杆4移动至其与卡槽3的进入口平行位置时，再将第一外壳1与第二外壳2进行对接，使得第一外壳1上的定位框5卡入到第二外壳2的内部，然后再松开卡杆4，此时复位弹簧9的弹力会反向推动滑块7，使得滑块7在滑槽8内部反向滑动，不去带动活动板6以及卡杆4反向移动，从而使得卡杆4进入到卡槽3竖直段的最顶端，然后再转动转动板10，使得第二外壳2上的固定杆11卡入到转动板10上的固定槽12内部，由此完成第一外壳1与第二外壳2的拼接以及固定操作，使得LED模组外壳保持稳定安装。

以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。

Claims (6)

1.一种LED模组外壳用固定装置，包括第一外壳（1）和第二外壳（2），其特征在于，所述第一外壳（1）与第二外壳（2）相互靠近的一侧均呈开口状设置，且所述第一外壳（1）的边沿位置固定连接有定位框（5），所述定位框（5）的两侧均滑动安装有活动板（6），且所述活动板（6）远离定位框（5）的一侧固定连接有卡杆（4），所述第二外壳（2）的两侧均设置有卡槽（3），且所述卡槽（3）与卡杆（4）匹配，所述第一外壳（1）的顶端和底端均转动安装有转动板（10），所述第二外壳（2）的顶端和底端均固定连接有固定杆（11）。

2.根据权利要求1所述的一种LED模组外壳用固定装置，其特征在于，所述卡槽（3）呈J型结构设置，且所述卡槽（3）的端口位置设置有与卡杆（4）匹配的进入口。

3.根据权利要求1所述的一种LED模组外壳用固定装置，其特征在于，所述转动板（10）上设置有固定槽（12），且所述固定槽（12）与固定杆（11）匹配。

4.根据权利要求1所述的一种LED模组外壳用固定装置，其特征在于，所述定位框（5）的两侧沿其高度方向设置有呈对称分布的滑槽（8），且所述滑槽（8）内滑动安装有滑块（7），且滑块（7）与活动板（6）固定连接，所述滑槽（8）的内部固定连接有复位弹簧（9），且所述复位弹簧（9）的顶端与滑块（7）的底端固定连接。

5.根据权利要求4所述的一种LED模组外壳用固定装置，其特征在于，所述滑槽（8）的横切面呈矩形设置，滑块（7）的横切面呈T型设置。

6.根据权利要求4所述的一种LED模组外壳用固定装置，其特征在于，所述滑块（7）与滑槽（8）的横切面均呈等腰梯形状设置。
