Abstract
一种涉及医疗辅助用具技术领域的多功能医用垃圾桶，包含桶体、桶盖、自动封口装置和自动消毒装置；所述桶体顶部敞口，桶体内设有敞口端边缘翻套于桶体敞口端边缘的垃圾袋，桶体敞口端一侧铰接有用于封闭桶体敞口端的桶盖，桶体底部前侧设有用于控制桶盖开合的脚踏板，该脚踏板通过连杆组件与桶盖对应控制连接；所述桶体敞口端内侧设有用于密封垃圾袋敞口端的自动封口装置，所述自动封口装置包含框架架体、电机、丝杠、滑块和加热管，所述框架架体与桶体敞口端内侧对应紧固连接，框架架体顶部两侧靠近端部位置均设有电机；本实用新型有效解决了现有医用垃圾桶使用不便，操作人员易感染病菌的问题。
Description
技术领域
本实用新型涉及医疗辅助用具技术领域，尤其是涉及一种多功能医用垃圾桶。
背景技术
公知的，医护人员在治疗操作时会产生大量的医疗垃圾，其中一些医疗垃圾还会携带病菌，如：防护服等，这些医疗垃圾需要使用专用的垃圾桶进行存放，并需要定期向垃圾内喷洒消毒液，以进行灭菌消毒处理，当垃圾袋存满后需要将垃圾袋敞口端密封，一方面防止在转移过程中携带病菌的医疗垃圾散落，另一方面防止垃圾袋内消毒液从垃圾袋敞口端渗出，但现有医用垃圾桶大多结构单一，需要操作人员使用消毒液喷洒装置定期向垃圾内喷洒消毒液，当垃圾袋存满后需要操作人员手工封口，操作人员在进行相应操作时极易意外感染病菌，此种现象是本领域技术人员亟待解决的问题。
发明内容
为了克服背景技术中的不足，本实用新型公开了一种多功能医用垃圾桶。
为实现上述发明目的，本实用新型采用如下技术方案：
一种多功能医用垃圾桶，包含桶体、桶盖、自动封口装置和自动消毒装置；所述桶体顶部敞口，桶体内设有敞口端边缘翻套于桶体敞口端边缘的垃圾袋，桶体敞口端一侧铰接有用于封闭桶体敞口端的桶盖，桶体底部前侧设有用于控制桶盖开合的脚踏板，该脚踏板通过连杆组件与桶盖对应控制连接；所述桶体敞口端内侧设有用于密封垃圾袋敞口端的自动封口装置，所述自动封口装置包含框架架体、电机、丝杠、滑块和加热管，所述框架架体与桶体敞口端内侧对应紧固连接，框架架体顶部两侧靠近端部位置均设有电机，所述电机的输出端设有丝杠，所述丝杠的杠身套设用两个能够相对移动的滑块，所述框架架体两侧相应的两个滑块之间设有用于密封垃圾袋敞口端的加热管；所述自动消毒装置包含喷头、微型泵和储液瓶，所述桶盖内顶部中心位置设有喷头，所述桶体与脚踏板相邻的一侧设有通过柔性管道与喷头对应连通的微型泵，该微型泵的顶部连通有用于储存消毒液的储液瓶；所述桶体前侧靠近顶部位置设有用于控制自动封口装置和自动消毒装置的控制器。
优选的，所述桶盖内侧设有用于压实垃圾袋内垃圾的自动下压装置，该自动下压装置与控制器对应控制连接，且该自动下压装置与自动封口装置互不干涉影响，所述自动下压装置包含剪叉式伸缩组件和下压架，所述剪叉式伸缩组件的伸缩端设有下压架。
优选的，所述桶体底部四个角端均设有脚轮。
优选的，所述储液瓶与桶体侧壁对应活动挂接。
优选的，所述桶体前侧侧壁透明。
优选的，所述控制器设有无线遥控控制组件。
由于采用如上所述的技术方案，本实用新型具有如下有益效果：
本实用新型公开的一种多功能医用垃圾桶，结构简单，易于装配，生产成本较低，所述桶体内设有自动封口装置和自动消毒装置，当垃圾袋内存放一定量的垃圾后操作人员能够定期启动微型泵，通过喷头向垃圾袋内喷洒消毒液，且全程密闭消毒；当垃圾袋存满后能够通过自动封口装置密封垃圾袋的敞口端，然后取出密封的垃圾袋并更换新的垃圾袋，操作简单方便，同时在垃圾转运中也能为物业人员提供一定的便利；此外，所述桶盖内侧设有用于压实垃圾袋内垃圾的自动下压装置，即当垃圾袋内存放有一定量的蓬松垃圾后能够通过控制器控制剪叉式伸缩组件的伸缩端向下伸长一定长度，从而带动下压架下压垃圾袋内的垃圾，然后剪叉式伸缩组件带动下压架复位，能够有效增加垃圾袋的垃圾存放量，无需人工手动压缩垃圾袋内的垃圾，从而杜绝医护人员感染、杜绝交叉感染。
附图说明
图1为本实用新型的结构示意图；
图2为自动封口装置的结构示意图；

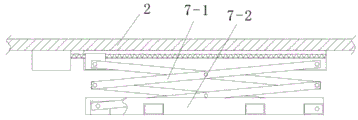

图3为自动下压装置的结构示意图；
图4为连杆组件的控制原理示意图。
图中：1、桶体；2、桶盖；3、自动封口装置；3-1、框架架体；3-2、电机；3-3、丝杠；3-4、滑块；3-5、加热管；4、自动消毒装置；4-1、喷头；4-2、微型泵；4-3、储液瓶；5、脚踏板；6、控制器；7、自动下压装置；7-1、剪叉式伸缩组件；7-2、下压架；8、脚轮。
具体实施方式
通过下面的实施例可以详细的解释本实用新型，公开本实用新型的目的旨在保护本实用新型范围内的一切技术改进。
结合附图1～4，一种多功能医用垃圾桶，包含桶体1、桶盖2、自动封口装置3和自动消毒装置4；所述桶体1顶部敞口，桶体1内设有敞口端边缘翻套于桶体1敞口端边缘的垃圾袋，桶体1敞口端一侧铰接有用于封闭桶体1敞口端的桶盖2，桶体1底部前侧设有用于控制桶盖2开合的脚踏板5，该脚踏板5通过连杆组件与桶盖2对应控制连接，即操作人员能够通过脚踩脚踏板5开启桶盖2，从而方便向垃圾袋内丢弃垃圾的操作；
所述桶体1敞口端内侧设有用于密封垃圾袋敞口端的自动封口装置3，所述自动封口装置3包含框架架体3-1、电机3-2、丝杠3-3、滑块3-4和加热管3-5，所述框架架体3-1与桶体1敞口端内侧对应紧固连接，框架架体3-1顶部两侧靠近端部位置均设有电机3-2，所述电机3-2的输出端设有丝杠3-3，所述丝杠3-3的杠身套设用两个能够相对移动的滑块3-4，即位于同一丝杠3-3杠身的两个滑块3-4其中一个与丝杠3-3正向丝接，另一个与丝杠3-3反向丝接，即两个滑块3-4能够同步靠近或远离移动，所述框架架体3-1两侧相应的两个滑块3-4之间设有用于热熔密封垃圾袋敞口端的加热管3-5，即当垃圾袋存满后能够通过自动封口装置3密封垃圾袋的敞口端，操作简单方便；
所述自动消毒装置4包含喷头4-1、微型泵4-2和储液瓶4-3，所述桶盖2内顶部中心位置设有喷头4-1，所述桶体1与脚踏板5相邻的一侧设有通过柔性管道与喷头4-1对应连通的微型泵4-2，该微型泵4-2的顶部连通有用于储存消毒液的储液瓶4-3，即操作人员能够定期启动微型泵4-2，通过喷头4-1向垃圾袋内喷洒消毒液，以进行消毒处理；根据需要，所述储液瓶4-3与桶体1侧壁对应活动挂接，即操作人员能够定期取下储液瓶4-3，向储液瓶4-3内加注消毒液；所述桶体1前侧靠近顶部位置设有用于控制自动封口装置3和自动消毒装置4的控制器6，即能够通过控制器6控制自动封口装置3和自动消毒装置4，操作简单方便，能够有效减轻操作人员的劳动强度；根据需要，所述控制器6设有无线遥控控制组件，即操作人员能够通过遥控，控制自动封口装置3和自动消毒装置4，进一步提升操作的便捷性；
此外，所述桶盖2内侧设有用于压实垃圾袋内垃圾的自动下压装置7，该自动下压装置7与控制器6对应控制连接，且该自动下压装置7与自动封口装置3互不干涉影响，所述自动下压装置7包含剪叉式伸缩组件7-1和下压架7-2，所述剪叉式伸缩组件7-1的伸缩端设有下压架7-2，即当垃圾袋内存放有一定量的蓬松垃圾后能够通过控制器6控制剪叉式伸缩组件7-1的伸缩端向下伸长一定长度，从而带动下压架7-2下压垃圾袋内的垃圾，然后剪叉式伸缩组件7-1带动下压架7-2复位，能够有效增加垃圾袋的垃圾存放量；所述桶体1底部四个角端均设有脚轮8，即能够通过脚轮8转移桶体1，操作简单方便；所述桶体1前侧侧壁透明，能够方便操作人员观察垃圾袋内垃圾的存放量。
实施本实用新型所述的多功能医用垃圾桶，使用时将垃圾袋置于桶体1内，且使垃圾袋的敞口端边缘翻套于桶体1敞口端边缘；当需要丢弃垃圾时，操作人员能够通过脚踩脚踏板5开启桶盖2，即可向垃圾袋内丢弃垃圾；当垃圾袋内存放一定量的垃圾后操作人员能够定期启动微型泵4-2，通过喷头4-1向垃圾袋内喷洒消毒液，以进行消毒处理；当垃圾袋存满后能够通过自动封口装置3密封垃圾袋的敞口端，然后取出密封的垃圾袋并更换新的垃圾袋，操作简单方便。
本实用新型未详述部分为现有技术，对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型；因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内，不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
Claims (6)
1.一种多功能医用垃圾桶，其特征是：包含桶体（1）、桶盖（2）、自动封口装置（3）和自动消毒装置（4）；所述桶体（1）顶部敞口，桶体（1）内设有敞口端边缘翻套于桶体（1）敞口端边缘的垃圾袋，桶体（1）敞口端一侧铰接有用于封闭桶体（1）敞口端的桶盖（2），桶体（1）底部前侧设有用于控制桶盖（2）开合的脚踏板（5），该脚踏板（5）通过连杆组件与桶盖（2）对应控制连接；
所述桶体（1）敞口端内侧设有用于密封垃圾袋敞口端的自动封口装置（3），所述自动封口装置（3）包含框架架体（3-1）、电机（3-2）、丝杠（3-3）、滑块（3-4）和加热管（3-5），所述框架架体（3-1）与桶体（1）敞口端内侧对应紧固连接，框架架体（3-1）顶部两侧靠近端部位置均设有电机（3-2），所述电机（3-2）的输出端设有丝杠（3-3），所述丝杠（3-3）的杠身套设用两个能够相对移动的滑块（3-4），所述框架架体（3-1）两侧相应的两个滑块（3-4）之间设有用于密封垃圾袋敞口端的加热管（3-5）；
所述自动消毒装置（4）包含喷头（4-1）、微型泵（4-2）和储液瓶（4-3），所述桶盖（2）内顶部中心位置设有喷头（4-1），所述桶体（1）与脚踏板（5）相邻的一侧设有通过柔性管道与喷头（4-1）对应连通的微型泵（4-2），该微型泵（4-2）的顶部连通有用于储存消毒液的储液瓶（4-3）；所述桶体（1）前侧靠近顶部位置设有用于控制自动封口装置（3）和自动消毒装置（4）的控制器（6）。
2.如权利要求1所述的多功能医用垃圾桶，其特征是：所述桶盖（2）内侧设有用于压实垃圾袋内垃圾的自动下压装置（7），该自动下压装置（7）与控制器（6）对应控制连接，且该自动下压装置（7）与自动封口装置（3）互不干涉影响，所述自动下压装置（7）包含剪叉式伸缩组件（7-1）和下压架（7-2），所述剪叉式伸缩组件（7-1）的伸缩端设有下压架（7-2）。
3.如权利要求1所述的多功能医用垃圾桶，其特征是：所述桶体（1）底部四个角端均设有脚轮（8）。
4.如权利要求1所述的多功能医用垃圾桶，其特征是：所述储液瓶（4-3）与桶体（1）侧壁对应活动挂接。
5.如权利要求1所述的多功能医用垃圾桶，其特征是：所述桶体（1）前侧侧壁透明。
6.如权利要求1所述的多功能医用垃圾桶，其特征是：所述控制器（6）设有无线遥控控制组件。
