Abstract

本实用新型提供了一种可调节滚刷毛的伸缩结构以及除尘器，包括地刷组件，所述地刷组件包括旋转按钮、按钮弹簧、地刷主体、滚刷组件释放按钮以及滚刷组件，所述滚刷组件、按钮弹簧、旋转按钮依次设置在地刷主体内部的第一容纳空间中，所述滚刷组件释放按钮设置在第二容纳空间中，滚刷组件释放按钮能够对滚刷组件的轴向运动进行限位；刷毛组件上设置有刷毛，当旋转旋转按钮时，旋转按钮能够带动旋转轮转动从而使刷毛组件缩回到滚刷主体的内部，从而去除缠绕在刷毛上的毛发，本实用新型解决了现有技术中毛发死死缠绕在刷毛上而难以去除的烦恼，通过简单的操作，能够简便的去除刷毛上的毛发，设计巧妙，实用性强。

Description

可调节滚刷毛的伸缩结构以及除尘器

技术领域

本实用新型涉及吸尘器技术领域，具体地，涉及一种可调节滚刷毛的伸缩结构以及除尘器。

背景技术

在日常生活中，人们对生活环境的要求越来越高，尤其是对家庭的居住环境，需要经常对住房内部的脏污清理，传统的清洁工具例如扫帚，不仅清洁能力不强而且也费时费力，所以清洁能力更好而且效率更高的吸尘器正逐步得到了广泛的运用。同时一般的吸尘器在真空作用的情况下对尘埃、杂质颗粒等有较好的清扫和清洁功能，但是针对毛发，尤其是长毛发，从地刷入口被吸入时非常容易被死死的缠绕到吸尘器地刷的滚刷体上，这样清理起来非常的麻烦，影响吸尘器的功能，造成除尘性能降低。

专利文献CN208435478U公开了一种地刷毛条，安装在抽吸通道自由端，在地刷毛条上预设有多个连通抽吸通道的进风口，进风口处的刷毛相较其两侧的刷毛整体上凹形成纵向截面形状规则的通槽，通槽的纵向截面下缘宽度大于其上缘宽度，但该设计结构不合理。

实用新型内容

针对现有技术中的缺陷，本实用新型的目的是提供一种可调节滚刷毛的伸缩结构以及除尘器。

根据本实用新型提供的一种可调节滚刷毛的伸缩结构，包括地刷组件，所述地刷组件包括旋转按钮19、按钮弹簧20、地刷主体21、滚刷组件释放按钮22以及滚刷组件23；

所述地刷主体21内部设置有第一容纳空间以及第二容纳空间，所述滚刷组件 23、按钮弹簧20、旋转按钮19依次设置在第一容纳空间中且旋转按钮19设置有手柄191的一侧延伸到地刷主体21的外部；

所述滚刷组件释放按钮22设置在第二容纳空间中，所述滚刷组件释放按钮22 安装在滚刷组件23的一侧且能够对滚刷组件23的轴向运动进行限位；

所述滚刷组件23包括滚刷主体18以及刷毛组件17；

所述刷毛组件17沿滚刷主体18长度的方向安装在滚刷主体18上；

所述刷毛组件17上设置有刷毛171，当旋转所述旋转按钮19时，所述旋转按钮19与靠近滚刷组件23的一侧从离合状态变为咬合状态，此时继续旋转旋转按钮 19时所述刷毛组件17能够缩回到滚刷主体18的内部。

优选地，所述滚刷主体18包括旋转轮组件24、轴承端盖12、滚刷轴承13、轴承支架14、滚刷体15以及滚刷端盖16；

所述滚刷体15中设置有第三容纳空间，所述旋转轮组件24安装在第三容纳空间中；

所述滚刷体15的一端安装有滚刷端盖16，所述滚刷体15的另一端沿远离滚刷端盖16的方向依次安装有轴承支架14、滚刷轴承13、轴承端盖12。

优选地，旋转轮组件24包括旋转轮盖板5、旋转轮转动轴6、第一轴承7、旋转轮离合器8、旋转轮上盖9、旋转轮下盖10、旋转轮总成25以及第二轴承26；

所述旋转轮上盖9匹配安装在旋转轮下盖10上组成旋转轮壳体，旋转轮壳体的内部形成第四容纳空间；

所述旋转轮总成25安装在第四容纳空间中；

所述旋转轮总成25的一端与旋转轮转动轴6的一端连接，所述旋转轮转动轴6 的另一端安装在旋转轮盖板5内的第一轴承7上，所述旋转轮盖板5安装在旋转轮壳体上；

所述旋转轮总成25的另一端与旋转轮离合器8驱动连接，所述旋转轮离合器8 穿过安装在旋转轮下盖10上的第二轴承26并延伸到旋转轮壳体的外部。

优选地，所述旋转轮总成25包括多个旋转轮固定轴1、多个旋转轮2、多个拉杆3以及两个旋转轮固定座4；

所述多个旋转轮固定轴1平行布置，所述两个旋转轮固定座4分别安装在多个旋转轮固定轴1的两端；

所述旋转轮2上设置有与旋转轮固定轴1数量相匹配的固定轴孔221；

所述多个旋转轮2通过固定轴孔221套装在多个旋转轮固定轴1上；

所述旋转轮2上设置有拉杆轨道201，所述拉杆3的一端设置有球体凸头31，所述球体凸头31安装在拉杆轨道201的内部，所述拉杆3的另一端依次穿过旋转轮壳体、滚刷体15与刷毛组件17连接，所述拉杆3的中部套装有拉杆弹簧11；

当旋转轮离合器8驱使旋转轮固定座4带动旋转轮2绕轴心转动时，所述旋转轮2带动拉杆3的球体凸头31运动，此时刷毛组件17跟随拉杆3运动从而使刷毛组件17缩回到滚刷主体18的内部，拉杆弹簧11被压缩变短。

优选地，所述地刷主体21包括上壳体100、下壳体200、两个滚轮300以及连接组件400；

所述两个滚轮300对称安装在下壳体200的两侧；

所述上壳体100可拆卸的匹配安装在下壳体200上；

所述连接组件400与下壳体200可拆卸连接。

优选地，所述滚刷体15沿宽度方向的两侧设置有伸缩缝151；

所述刷毛组件17还包括固定条172，所述刷毛171安装在固定条172上；

所述固定条172设置在滚刷体15的内部，所述刷毛171穿过伸缩缝151延伸到滚刷体15的外部。

优选地，所述旋转轮离合器8、旋转按钮19相对的一端分别延伸出齿状结构且匹配咬合。

优选地，所述地刷主体21靠近旋转按钮19的一侧延伸出环形的承载部211；

所述承载部211的环形面上设置有相对称的限位引导孔212；

所述旋转按钮19沿径向方向的两侧延伸出定位引导台192；

所述旋转按钮19的定位引导台192匹配安装在承载部211的限位引导孔212 中；

当转动旋转按钮19时，所述定位引导台192受到限位引导孔212的束缚从而沿限位引导孔212的方向运动，此时旋转按钮19沿靠近或远离地刷主体21的方向运动。

根据本实用新型提供的一种可调节滚刷毛的伸缩结构，包括地刷组件，所述地刷组件包括旋转按钮19、按钮弹簧20、地刷主体21、滚刷组件释放按钮22以及滚刷组件23；

所述地刷主体21内部设置有第一容纳空间以及第二容纳空间，所述滚刷组件 23、按钮弹簧20、旋转按钮19依次设置在第一容纳空间中且旋转按钮19设置有手柄191的一侧延伸到地刷主体21的外部；

所述滚刷组件释放按钮22设置在第二容纳空间中，所述滚刷组件释放按钮22 安装在滚刷组件23的一侧且能够对滚刷组件23的轴向运动进行限位；

所述滚刷组件23包括滚刷主体18以及刷毛组件17；

所述刷毛组件17沿滚刷主体18长度的方向安装在滚刷主体18上；

所述刷毛组件17上设置有刷毛171，当旋转所述旋转按钮19时，所述旋转按钮19与靠近滚刷组件23的一侧从离合状态变为咬合状态，此时继续旋转旋转按钮 19时所述刷毛组件17能够缩回到滚刷主体18的内部；

所述滚刷主体18包括旋转轮组件24、轴承端盖12、滚刷轴承13、轴承支架14、滚刷体15以及滚刷端盖16；

所述滚刷体15中设置有第三容纳空间，所述旋转轮组件24安装在第三容纳空间中；

所述滚刷体15的一端安装有滚刷端盖16，所述滚刷体15的另一端沿远离滚刷端盖16的方向依次安装有轴承支架14、滚刷轴承13、轴承端盖12；

旋转轮组件24包括旋转轮盖板5、旋转轮转动轴6、第一轴承7、旋转轮离合器 8、旋转轮上盖9、旋转轮下盖10、旋转轮总成25以及第二轴承26；

所述旋转轮上盖9匹配安装在旋转轮下盖10上组成旋转轮壳体，旋转轮壳体的内部形成第四容纳空间；

所述旋转轮总成25安装在第四容纳空间中；

所述旋转轮总成25的一端与旋转轮转动轴6的一端连接，所述旋转轮转动轴6 的另一端安装在旋转轮盖板5内的第一轴承7上，所述旋转轮盖板5安装在旋转轮壳体上；

所述旋转轮总成25的另一端与旋转轮离合器8驱动连接，所述旋转轮离合器8 穿过安装在旋转轮下盖10上的第二轴承26并延伸到旋转轮壳体的外部；

所述旋转轮总成25包括多个旋转轮固定轴1、多个旋转轮2、多个拉杆3以及两个旋转轮固定座4；

所述多个旋转轮固定轴1平行布置，所述两个旋转轮固定座4分别安装在多个旋转轮固定轴1的两端；

所述旋转轮2上设置有与旋转轮固定轴1数量相匹配的固定轴孔221；

所述多个旋转轮2通过固定轴孔221套装在多个旋转轮固定轴1上；

所述旋转轮2上设置有拉杆轨道201，所述拉杆3的一端设置有球体凸头31，所述球体凸头31安装在拉杆轨道201的内部，所述拉杆3的另一端依次穿过旋转轮壳体、滚刷体15与刷毛组件17连接，所述拉杆3的中部套装有拉杆弹簧11；

当旋转轮离合器8驱使旋转轮固定座4带动旋转轮2绕轴心转动时，所述旋转轮2带动拉杆3的球体凸头31运动，此时刷毛组件17跟随拉杆3运动从而使刷毛组件17缩回到滚刷主体18的内部，拉杆弹簧11被压缩变短；

所述地刷主体21包括上壳体100、下壳体200、两个滚轮300以及连接组件400；

所述两个滚轮300对称安装在下壳体200的两侧；

所述上壳体100可拆卸的匹配安装在下壳体200上；

所述连接组件400与下壳体200可拆卸连接；

所述滚刷体15沿宽度方向的两侧设置有伸缩缝151；

所述刷毛组件17还包括固定条172，所述刷毛171安装在固定条172上；

所述固定条172设置在滚刷体15的内部，所述刷毛171穿过伸缩缝151延伸到滚刷体15的外部；

所述旋转轮离合器8、旋转按钮19相对的一端分别延伸出齿状结构且匹配咬合；

所述地刷主体21靠近旋转按钮19的一侧延伸出环形的承载部211；

所述承载部211的环形面上设置有相对称的限位引导孔212；

所述旋转按钮19沿径向方向的两侧延伸出定位引导台192；

所述旋转按钮19的定位引导台192匹配安装在承载部211的限位引导孔212 中；

当转动旋转按钮19时，所述定位引导台192受到限位引导孔212的束缚从而沿限位引导孔212的方向运动，此时旋转按钮19沿靠近或远离地刷主体21的方向运动。

根据本实用新型提供的一种除尘器，安装有所述的地刷组件。

与现有技术相比，本实用新型具有如下的有益效果：

本实用新型解决了现有技术中毛发死死缠绕在刷毛上而难以去除的烦恼，通过简单的操作，能够简便的去除刷毛上的毛发，设计巧妙，实用性强。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

图1为本实用新型的结构爆炸示意图；

图2为地刷主体21的结构示意图；

图3为滚刷组件23的结构示意图；

图4为滚刷主体18的结构爆炸示意图；

图5为旋转轮组件24的结构爆炸示意图；

图6为图5中A部位的放大示意图；

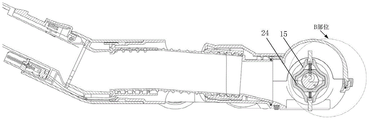

图7为地刷主体21的截面示意图；

图8为图7中B部位的放大示意图；

图9为旋转轮离合器8与旋转按钮19分离状态的结构示意图；

图10为图9中C部位局部放大后的结构示意图结构示意图；

图11为旋转轮离合器8与旋转按钮19分离状态时旋转按钮19的结构示意图；

图12为旋转轮离合器8与旋转按钮19咬合状态的结构示意图；

图13为图12中D部位局部放大后的结构示意图；

图14为旋转轮离合器8与旋转按钮19咬合状态时旋转按钮19的结构示意图；

图15为旋转按钮19的结构示意图；

图16为承载部211的结构示意图；

图17为伸缩缝151的结构示意图；

图中示出：

具体实施方式

下面结合具体实施例对本实用新型进行详细说明。以下实施例将有助于本领域的技术人员进一步理解本实用新型，但不以任何形式限制本实用新型。应当指出的是，对本领域的普通技术人员来说，在不脱离本实用新型构思的前提下，还可以做出若干变化和改进。这些都属于本实用新型的保护范围。

本实用新型提供了一种可调节滚刷毛的伸缩结构，如图1所示，包括地刷组件，所述地刷组件包括旋转按钮19、按钮弹簧20、地刷主体21、滚刷组件释放按钮22 以及滚刷组件23，所述地刷主体21内部设置有第一容纳空间以及第二容纳空间，所述滚刷组件23、按钮弹簧20、旋转按钮19依次设置在第一容纳空间中且旋转按钮19设置有手柄191的一侧延伸到地刷主体21的外部；所述滚刷组件释放按钮22 设置在第二容纳空间中，所述滚刷组件释放按钮22安装在滚刷组件23的一侧且能够对滚刷组件23的轴向运动进行限位，滚刷组件释放按钮22起到了固定滚刷组件 23的作用；所述滚刷组件23包括滚刷主体18以及刷毛组件17，如图3所示，所述刷毛组件17沿滚刷主体18长度的方向安装在滚刷主体18上；所述刷毛组件17上设置有刷毛171，当旋转所述旋转按钮19时，所述旋转按钮19与靠近滚刷组件23的一侧从离合状态变为咬合状态，此时继续旋转旋转按钮19时所述刷毛组件17能够缩回到滚刷主体18的内部。

进一步地，如图1、图4所示，所述滚刷主体18包括旋转轮组件24、轴承端盖 12、滚刷轴承13、轴承支架14、滚刷体15以及滚刷端盖16；所述滚刷体15中设置有第三容纳空间，所述旋转轮组件24安装在第三容纳空间中；所述滚刷体15的一端安装有滚刷端盖16，所述滚刷体15的另一端沿远离滚刷端盖16的方向依次安装有轴承支架14、滚刷轴承13、轴承端盖12。

更进一步地，如图1、图4、图5所示，旋转轮组件24包括旋转轮盖板5、旋转轮转动轴6、第一轴承7、旋转轮离合器8、旋转轮上盖9、旋转轮下盖10、旋转轮总成25以及第二轴承26；所述旋转轮上盖9匹配安装在旋转轮下盖10上组成旋转轮壳体，旋转轮壳体的内部形成第四容纳空间；所述旋转轮总成25安装在第四容纳空间中；所述旋转轮总成25的一端与旋转轮转动轴6的一端连接，所述旋转轮转动轴6的另一端安装在旋转轮盖板5内的第一轴承7上，所述旋转轮盖板5安装在旋转轮壳体上；所述旋转轮总成25的另一端与旋转轮离合器8驱动连接，所述旋转轮离合器8穿过安装在旋转轮下盖10上的第二轴承26并延伸到旋转轮壳体的外部。

具体地，如图5所示，在一个优选例中，所述旋转轮上盖9、旋转轮下盖10上沿长度方向分别设置有多个通孔，所述拉杆3穿过多个通孔；在一个变化例中，所述旋转轮上盖9、旋转轮下盖10上沿长度方向设置有长圆形或长方形的通孔，所述拉杆3穿过通孔。

具体地，如图5、图6、图8所示，所述旋转轮总成25包括多个旋转轮固定轴1、多个旋转轮2、多个拉杆3以及两个旋转轮固定座4；所述多个旋转轮固定轴1 平行布置，所述两个旋转轮固定座4分别安装在多个旋转轮固定轴1的两端；所述旋转轮2上设置有与旋转轮固定轴1数量相匹配的固定轴孔221；所述多个旋转轮 2通过固定轴孔221套装在多个旋转轮固定轴1上；所述旋转轮2上设置有拉杆轨道201，所述拉杆3的一端设置有球体凸头31，所述球体凸头31安装在拉杆轨道 201的内部，所述拉杆3的另一端依次穿过旋转轮壳体、滚刷体15与刷毛组件17 连接，所述拉杆3的中部套装有拉杆弹簧11；当旋转轮离合器8驱使旋转轮固定座 4带动旋转轮2绕轴心转动时，所述旋转轮2带动拉杆3的球体凸头31运动，此时刷毛组件17跟随拉杆3运动从而使刷毛组件17缩回到滚刷主体18的内部，由于滚刷体15的阻挡，缠绕在刷毛171上的毛发被挡在滚刷体15的外部，刷毛171缩回到滚刷体15的内部，实现了缠绕在刷毛171上的毛发等垃圾与刷毛171的分离，因此可方便的将毛发去除，此时拉杆弹簧11被压缩变短，旋转轮离合器8与旋转按钮19处于咬合状态，如图12、图13、图14所示；当缠绕在刷毛171上的毛发被去除后，旋转旋转按钮19使旋转轮离合器8与旋转按钮19处于离合状态时，如图9、图10、图11所示，此时由于旋转轮总成25被束缚的状态解除，被压缩的拉杆弹簧 11在自身弹力的作用下驱使拉杆3带动旋转轮2转动，拉杆3逐渐从拉杆轨道201 中伸出，使刷毛组件17伸出到滚刷主体18的外部；本实用新型解决了现有技术中毛发死死缠绕在刷毛上而难以去除的烦恼，通过简单的操作，能够简便的去除刷毛上的毛发，设计巧妙，实用性强。

具体地，如图1、图14、图15、图16所示，所述地刷主体21靠近旋转按钮19 的一侧延伸出环形的承载部211；所述承载部211的环形面上设置有相对称的限位引导孔212；所述旋转按钮19沿径向方向的两侧延伸出定位引导台192；所述旋转按钮19的定位引导台192匹配安装在承载部211的限位引导孔212中；当转动旋转按钮19时，所述定位引导台192受到限位引导孔212的束缚从而沿限位引导孔 212的方向运动，此时旋转按钮19沿靠近或远离地刷主体21的方向运动，从而能够实现旋转按钮19与旋转轮离合器8的咬合状态和分离状态。

具体地，如图1、图2所示，所述地刷主体21包括上壳体100、下壳体200、两个滚轮300以及连接组件400；所述两个滚轮300对称安装在下壳体200的两侧；所述上壳体100可拆卸的匹配安装在下壳体200上；所述连接组件400与下壳体 200可拆卸连接，当用除尘器清理卫生时，滚轮300起到支撑和滚动的作用，连接组件400用于连接除尘器的其它部件，上壳体100、下壳体200形成的空间用于容纳设备组件以及垃圾的作用且结构简单，拆卸方便。

具体地，在一个优选例中，如图6、图10、图13、图15所示，所述旋转轮离合器8、旋转按钮19相对的一端分别延伸出齿状结构且匹配咬合，通过相匹配的齿状结构旋转按钮19转动时驱使旋转轮离合器8同时转动。

具体地，如图3、图4所示，所述滚刷体15沿宽度方向的两侧设置有伸缩缝151；所述刷毛组件17还包括固定条172，所述刷毛171安装在固定条172上；所述固定条172设置在滚刷体15的内部，所述刷毛171穿过伸缩缝151延伸到滚刷体15的外部，其中，根据实际的需要，所述伸缩缝151可以根据刷毛171的结构设置为多种结构，能够使刷毛171在缩回至滚刷体15内部时有效将刷毛171上缠绕的毛发隔离至滚刷体15的外部，例如长圆形结构，再例如，如图17的结构。

在本申请的描述中，需要理解的是，术语“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本申请和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本申请的限制。

以上对本实用新型的具体实施例进行了描述。需要理解的是，本实用新型并不局限于上述特定实施方式，本领域技术人员可以在权利要求的范围内做出各种变化或修改，这并不影响本实用新型的实质内容。在不冲突的情况下，本申请的实施例和实施例中的特征可以任意相互组合。

Claims (10)

1.一种可调节滚刷毛的伸缩结构，其特征在于，包括地刷组件，所述地刷组件包括旋转按钮(19)、按钮弹簧(20)、地刷主体(21)、滚刷组件释放按钮(22)以及滚刷组件(23)；

所述地刷主体(21)内部设置有第一容纳空间以及第二容纳空间，所述滚刷组件(23)、按钮弹簧(20)、旋转按钮(19)依次设置在第一容纳空间中且旋转按钮(19)设置有手柄(191)的一侧延伸到地刷主体(21)的外部；

所述滚刷组件释放按钮(22)设置在第二容纳空间中，所述滚刷组件释放按钮(22)安装在滚刷组件(23)的一侧且能够对滚刷组件(23)的轴向运动进行限位；

所述滚刷组件(23)包括滚刷主体(18)以及刷毛组件(17)；

所述刷毛组件(17)沿滚刷主体(18)长度的方向安装在滚刷主体(18)上；

所述刷毛组件(17)上设置有刷毛(171)，当旋转所述旋转按钮(19)时，所述旋转按钮(19)与靠近滚刷组件(23)的一侧从离合状态变为咬合状态，此时继续旋转旋转按钮(19)时所述刷毛组件(17)能够缩回到滚刷主体(18)的内部。

2.根据权利要求1所述的可调节滚刷毛的伸缩结构，其特征在于，所述滚刷主体(18)包括旋转轮组件(24)、轴承端盖(12)、滚刷轴承(13)、轴承支架(14)、滚刷体(15)以及滚刷端盖(16)；

所述滚刷体(15)中设置有第三容纳空间，所述旋转轮组件(24)安装在第三容纳空间中；

所述滚刷体(15)的一端安装有滚刷端盖(16)，所述滚刷体(15)的另一端沿远离滚刷端盖(16)的方向依次安装有轴承支架(14)、滚刷轴承(13)、轴承端盖(12)。

3.根据权利要求2所述的可调节滚刷毛的伸缩结构，其特征在于，旋转轮组件(24)包括旋转轮盖板(5)、旋转轮转动轴(6)、第一轴承(7)、旋转轮离合器(8)、旋转轮上盖(9)、旋转轮下盖(10)、旋转轮总成(25)以及第二轴承(26)；

所述旋转轮上盖(9)匹配安装在旋转轮下盖(10)上组成旋转轮壳体，旋转轮壳体的内部形成第四容纳空间；

所述旋转轮总成(25)安装在第四容纳空间中；

所述旋转轮总成(25)的一端与旋转轮转动轴(6)的一端连接，所述旋转轮转动轴(6)的另一端安装在旋转轮盖板(5)内的第一轴承(7)上，所述旋转轮盖板(5)安装在旋转轮壳体上；

所述旋转轮总成(25)的另一端与旋转轮离合器(8)驱动连接，所述旋转轮离合器(8)穿过安装在旋转轮下盖(10)上的第二轴承(26)并延伸到旋转轮壳体的外部。

4.根据权利要求3所述的可调节滚刷毛的伸缩结构，其特征在于，所述旋转轮总成(25)包括多个旋转轮固定轴(1)、多个旋转轮(2)、多个拉杆(3)以及两个旋转轮固定座(4)；

所述多个旋转轮固定轴(1)平行布置，所述两个旋转轮固定座(4)分别安装在多个旋转轮固定轴(1)的两端；

所述旋转轮(2)上设置有与旋转轮固定轴(1)数量相匹配的固定轴孔(221)；

所述多个旋转轮(2)通过固定轴孔(221)套装在多个旋转轮固定轴(1)上；

所述旋转轮(2)上设置有拉杆轨道(201)，所述拉杆(3)的一端设置有球体凸头(31)，所述球体凸头(31)安装在拉杆轨道(201)的内部，所述拉杆(3)的另一端依次穿过旋转轮壳体、滚刷体(15)与刷毛组件(17)连接，所述拉杆(3)的中部套装有拉杆弹簧(11)；

当旋转轮离合器(8)驱使旋转轮固定座(4)带动旋转轮(2)绕轴心转动时，所述旋转轮(2)带动拉杆(3)的球体凸头(31)运动，此时刷毛组件(17)跟随拉杆(3)运动从而使刷毛组件(17)缩回到滚刷主体(18)的内部，拉杆弹簧(11)被压缩变短。

5.根据权利要求1所述的可调节滚刷毛的伸缩结构，其特征在于，所述地刷主体(21)包括上壳体(100)、下壳体(200)、两个滚轮(300)以及连接组件(400)；

所述两个滚轮(300)对称安装在下壳体(200)的两侧；

所述上壳体(100)可拆卸的匹配安装在下壳体(200)上；

所述连接组件(400)与下壳体(200)可拆卸连接。

6.根据权利要求2所述的可调节滚刷毛的伸缩结构，其特征在于，所述滚刷体(15)沿宽度方向的两侧设置有伸缩缝(151)；

所述刷毛组件(17)还包括固定条(172)，所述刷毛(171)安装在固定条(172)上；

所述固定条(172)设置在滚刷体(15)的内部，所述刷毛(171)穿过伸缩缝(151)延伸到滚刷体(15)的外部。

7.根据权利要求3所述的可调节滚刷毛的伸缩结构，其特征在于，所述旋转轮离合器(8)、旋转按钮(19)相对的一端分别延伸出齿状结构且匹配咬合。

8.根据权利要求1所述的可调节滚刷毛的伸缩结构，其特征在于，所述地刷主体(21)靠近旋转按钮(19)的一侧延伸出环形的承载部(211)；

所述承载部(211)的环形面上设置有相对称的限位引导孔(212)；

所述旋转按钮(19)沿径向方向的两侧延伸出定位引导台(192)；

所述旋转按钮(19)的定位引导台(192)匹配安装在承载部(211)的限位引导孔(212)中；

当转动旋转按钮(19)时，所述定位引导台(192)受到限位引导孔(212)的束缚从而沿限位引导孔(212)的方向运动，此时旋转按钮(19)沿靠近或远离地刷主体(21)的方向运动。

9.一种可调节滚刷毛的伸缩结构，其特征在于，包括地刷组件，所述地刷组件包括旋转按钮(19)、按钮弹簧(20)、地刷主体(21)、滚刷组件释放按钮(22)以及滚刷组件(23)；

所述地刷主体(21)内部设置有第一容纳空间以及第二容纳空间，所述滚刷组件(23)、按钮弹簧(20)、旋转按钮(19)依次设置在第一容纳空间中且旋转按钮(19)设置有手柄(191)的一侧延伸到地刷主体(21)的外部；

所述滚刷组件释放按钮(22)设置在第二容纳空间中，所述滚刷组件释放按钮(22)安装在滚刷组件(23)的一侧且能够对滚刷组件(23)的轴向运动进行限位；

所述滚刷组件(23)包括滚刷主体(18)以及刷毛组件(17)；

所述刷毛组件(17)沿滚刷主体(18)长度的方向安装在滚刷主体(18)上；

所述刷毛组件(17)上设置有刷毛(171)，当旋转所述旋转按钮(19)时，所述旋转按钮(19)与靠近滚刷组件(23)的一侧从离合状态变为咬合状态，此时继续旋转旋转按钮(19)时所述刷毛组件(17)能够缩回到滚刷主体(18)的内部；

所述滚刷主体(18)包括旋转轮组件(24)、轴承端盖(12)、滚刷轴承(13)、轴承支架(14)、滚刷体(15)以及滚刷端盖(16)；

所述滚刷体(15)中设置有第三容纳空间，所述旋转轮组件(24)安装在第三容纳空间中；

所述滚刷体(15)的一端安装有滚刷端盖(16)，所述滚刷体(15)的另一端沿远离滚刷端盖(16)的方向依次安装有轴承支架(14)、滚刷轴承(13)、轴承端盖(12)；

旋转轮组件(24)包括旋转轮盖板(5)、旋转轮转动轴(6)、第一轴承(7)、旋转轮离合器(8)、旋转轮上盖(9)、旋转轮下盖(10)、旋转轮总成(25)以及第二轴承(26)；

所述旋转轮上盖(9)匹配安装在旋转轮下盖(10)上组成旋转轮壳体，旋转轮壳体的内部形成第四容纳空间；

所述旋转轮总成(25)安装在第四容纳空间中；

所述旋转轮总成(25)的一端与旋转轮转动轴(6)的一端连接，所述旋转轮转动轴(6)的另一端安装在旋转轮盖板(5)内的第一轴承(7)上，所述旋转轮盖板(5)安装在旋转轮壳体上；

所述旋转轮总成(25)的另一端与旋转轮离合器(8)驱动连接，所述旋转轮离合器(8)穿过安装在旋转轮下盖(10)上的第二轴承(26)并延伸到旋转轮壳体的外部；

所述旋转轮总成(25)包括多个旋转轮固定轴(1)、多个旋转轮(2)、多个拉杆(3)以及两个旋转轮固定座(4)；

所述多个旋转轮固定轴(1)平行布置，所述两个旋转轮固定座(4)分别安装在多个旋转轮固定轴(1)的两端；

所述旋转轮(2)上设置有与旋转轮固定轴(1)数量相匹配的固定轴孔(221)；

所述多个旋转轮(2)通过固定轴孔(221)套装在多个旋转轮固定轴(1)上；

所述旋转轮(2)上设置有拉杆轨道(201)，所述拉杆(3)的一端设置有球体凸头(31)，所述球体凸头(31)安装在拉杆轨道(201)的内部，所述拉杆(3)的另一端依次穿过旋转轮壳体、滚刷体(15)与刷毛组件(17)连接，所述拉杆(3)的中部套装有拉杆弹簧(11)；

当旋转轮离合器(8)驱使旋转轮固定座(4)带动旋转轮(2)绕轴心转动时，所述旋转轮(2)带动拉杆(3)的球体凸头(31)运动，此时刷毛组件(17)跟随拉杆(3)运动从而使刷毛组件(17)缩回到滚刷主体(18)的内部，拉杆弹簧(11)被压缩变短；

所述地刷主体(21)包括上壳体(100)、下壳体(200)、两个滚轮(300)以及连接组件(400)；

所述两个滚轮(300)对称安装在下壳体(200)的两侧；

所述上壳体(100)可拆卸的匹配安装在下壳体(200)上；

所述连接组件(400)与下壳体(200)可拆卸连接；

所述滚刷体(15)沿宽度方向的两侧设置有伸缩缝(151)；

所述刷毛组件(17)还包括固定条(172)，所述刷毛(171)安装在固定条(172)上；

所述固定条(172)设置在滚刷体(15)的内部，所述刷毛(171)穿过伸缩缝(151)延伸到滚刷体(15)的外部；

所述旋转轮离合器(8)、旋转按钮(19)相对的一端分别延伸出齿状结构且匹配咬合；

所述地刷主体(21)靠近旋转按钮(19)的一侧延伸出环形的承载部(211)；

所述承载部(211)的环形面上设置有相对称的限位引导孔(212)；

所述旋转按钮(19)沿径向方向的两侧延伸出定位引导台(192)；

所述旋转按钮(19)的定位引导台(192)匹配安装在承载部(211)的限位引导孔(212)中；

当转动旋转按钮(19)时，所述定位引导台(192)受到限位引导孔(212)的束缚从而沿限位引导孔(212)的方向运动，此时旋转按钮(19)沿靠近或远离地刷主体(21)的方向运动。

10.一种除尘器，其特征在于，安装有权利要求1至9任一项所述的地刷组件。
