Abstract
本实用新型公开了一种能配合使用助听器的口罩，包括口罩本体，所述口罩本体一侧顶部的中间位置粘接有鼻梁条，所述口罩本体的两侧均缝制有侧翼，且两个侧翼的一侧均开设有穿孔，两个所述侧翼一侧沿穿孔的周向均缝制有支撑圈，且支撑圈的开口位置和穿孔的开口位置相对应，两个支撑圈的一侧均缝制有防护网。本实用新型使用时，耳朵的位置和穿孔的开口位置相对应，侧翼的绑扎固定不影响耳朵上助听器的佩戴，且支撑圈对耳朵及其上的助听器进行保护，避免助听器被误碰掉，可通过第一魔术贴和第二魔术贴控制防护网的开合，防护网保护助听器被误碰脱落时不会掉到地面，且可撕开防护网拿取佩戴助听器，方便易操作。
Description
技术领域
本实用新型涉及口罩技术领域，尤其涉及一种能配合使用助听器的口罩。
背景技术
口罩是一种卫生用品，一般指戴在口鼻部位用于过滤进入口鼻的空气，以达到阻挡有害的气体、气味、飞沫进出佩戴者口鼻的用具，以纱布或纸等制成，口罩对进入肺部的空气有一定的过滤作用，在呼吸道传染病流行时，在粉尘等污染的环境中作业时，戴口罩具有非常好的作用。
现有的口罩一般是通过两个松紧绳挂在耳朵上固定，佩戴时需要挂在耳朵上的松紧绳影响助听器的佩戴，对使用者造成不便，因此亟需一种能配合使用助听器的口罩以解决上述问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种能配合使用助听器的口罩。
为了实现上述目的，本实用新型采用了如下技术方案：
一种能配合使用助听器的口罩，包括口罩本体，所述口罩本体一侧顶部的中间位置粘接有鼻梁条，所述口罩本体的两侧均缝制有侧翼，且两个侧翼的一侧均开设有穿孔，两个所述侧翼一侧沿穿孔的周向均缝制有支撑圈，且支撑圈的开口位置和穿孔的开口位置相对应，两个支撑圈的一侧均缝制有防护网，且两个支撑圈的一侧外壁均缝制有第二魔术贴，两个防护网的一侧均缝制有第一魔术贴，两个所述侧翼远离口罩本体的一侧均缝制有延伸布带，且两个延伸布带远离侧翼的一侧均缝制有绑扎绳。
作为本实用新型再进一步的方案：所述鼻梁条远离口罩本体的一侧粘接有海绵条，且口罩本体一侧顶部粘接有两个填充气囊。
作为本实用新型再进一步的方案：两个所述填充气囊远离口罩本体的一侧外壁粘接有均匀分布的硅胶条，且口罩本体远离填充气囊的一侧顶部粘接有两个气囊。
作为本实用新型再进一步的方案：两个所述气囊的一侧均插接有延伸管，且两个延伸管的另一端分别延伸至两个填充气囊的内部。
作为本实用新型再进一步的方案：两个所述气囊的圆周外壁开设有均匀分布的进气孔，且延伸管的圆周内壁设置有均匀分布的膜瓣。
作为本实用新型再进一步的方案：所述膜瓣为橡胶材质，且膜瓣靠近气囊的一端开口大于膜瓣靠近填充气囊的一端开口。
作为本实用新型再进一步的方案：两个所述气囊一侧内壁均粘接有支撑弹簧。
本实用新型的有益效果为：
1.通过设置穿孔、支撑圈和防护网，使用时，耳朵的位置和穿孔的开口位置相对应，侧翼的绑扎固定不影响耳朵上助听器的佩戴，且支撑圈对耳朵及其上的助听器进行保护，避免助听器被误碰掉，可通过第一魔术贴和第二魔术贴控制防护网的开合，防护网保护助听器被误碰脱落时不会掉到地面，且可撕开防护网拿取佩戴助听器，方便易操作；
2.通过设置气囊、填充气囊和延伸管，口罩本体佩戴完成后，可按压气囊，气囊内的空气经延伸管注入填充气囊内，填充气囊充气胀大对口罩本体与脸部之间的间隙进行填充，保证口罩本体使用效果，且在佩戴眼镜时还避免呼吸时热气从口罩本体与脸部之间的间隙喷出造成眼镜上形成水雾影响使用，且可根据使用需求多次按压气囊，适用于不同脸型的佩戴者；
3.通过设置膜瓣，按压气囊时，膜瓣张开，空气顺利从延伸管注入填充气囊内，松开气囊时，膜瓣闭合，避免填充气囊内的空气从延伸管溢出。
附图说明
图1为实施例1提出的一种能配合使用助听器的口罩的结构示意图；
图2为实施例1提出的一种能配合使用助听器的口罩的整体侧面结构剖视图；

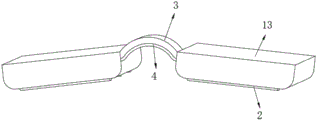

图3为实施例1提出的一种能配合使用助听器的口罩的鼻梁条和填充气囊结构示意图；
图4为实施例2提出的一种能配合使用助听器的口罩的A处结构局部放大图。
图中：1口罩本体、2硅胶条、3鼻梁条、4海绵条、5气囊、6进气孔、7第一魔术贴、8第二魔术贴、9防护网、10穿孔、11支撑圈、12侧翼、13填充气囊、14延伸布带、15绑扎绳、16延伸管、17膜瓣、18支撑弹簧。
具体实施方式
下面结合具体实施方式对本专利的技术方案作进一步详细地说明。
下面详细描述本专利的实施例，所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，仅用于解释本专利，而不能理解为对本专利的限制。
在本专利的描述中，需要理解的是，术语“中心”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本专利和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本专利的限制。
在本专利的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“设置”应做广义理解，例如，可以是固定相连、设置，也可以是可拆卸连接、设置，或一体地连接、设置。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本专利中的具体含义。
实施例1
参照图1-3，一种能配合使用助听器的口罩，包括口罩本体1，口罩本体1一侧顶部的中间位置粘接有鼻梁条3，口罩本体1的两侧均缝制有侧翼12，且两个侧翼12的一侧均开设有穿孔10，两个侧翼12一侧沿穿孔10的周向均缝制有支撑圈11，且支撑圈11的开口位置和穿孔10的开口位置相对应，两个支撑圈11的一侧均缝制有防护网9，且两个支撑圈11的一侧外壁均缝制有第二魔术贴8，两个防护网9的一侧均缝制有第一魔术贴7，两个侧翼12远离口罩本体1的一侧均缝制有延伸布带14，且两个延伸布带14远离侧翼12的一侧均缝制有绑扎绳15，将口罩本体1佩戴在口鼻处，捏紧鼻梁条3，将两个绑扎绳15打结固定在脑后，耳朵的位置和穿孔10的开口位置相对应，侧翼12的绑扎固定不影响耳朵上助听器的佩戴，且支撑圈11对耳朵及其上的助听器进行保护，避免助听器被误碰掉，可通过第一魔术贴7和第二魔术贴8控制防护网9的开合，防护网9保护助听器被误碰脱落时不会掉到地面，且可撕开防护网9拿取佩戴助听器，方便易操作。
其中，鼻梁条3远离口罩本体1的一侧粘接有海绵条4，且口罩本体1一侧顶部粘接有两个填充气囊13。
其中，两个填充气囊13远离口罩本体1的一侧外壁粘接有均匀分布的硅胶条2，且口罩本体1远离填充气囊13的一侧顶部粘接有两个气囊5。
其中，两个气囊5的一侧均插接有延伸管16，且两个延伸管16的另一端分别延伸至两个填充气囊13的内部。
其中，两个气囊5的圆周外壁开设有均匀分布的进气孔6，且延伸管16的圆周内壁设置有均匀分布的膜瓣17，口罩本体1佩戴完成后，可按压气囊5，气囊5内的空气经延伸管16注入填充气囊13内，填充气囊13充气胀大对口罩本体1与脸部之间的间隙进行填充，保证口罩本体1使用效果，且在佩戴眼镜时还避免呼吸时热气从口罩本体1与脸部之间的间隙喷出造成眼镜上形成水雾影响使用，且可根据使用需求多次按压气囊5，适用于不同脸型的佩戴者。
其中，膜瓣17为橡胶材质，且膜瓣17靠近气囊5的一端开口大于膜瓣17靠近填充气囊13的一端开口，按压气囊5时，膜瓣17张开，空气顺利从延伸管16注入填充气囊13内，松开气囊5时，膜瓣17闭合，避免填充气囊13内的空气从延伸管16溢出。
工作原理：将口罩本体1佩戴在口鼻处，捏紧鼻梁条3，将两个绑扎绳15打结固定在脑后，耳朵的位置和穿孔10的开口位置相对应，侧翼12的绑扎固定不影响耳朵上助听器的佩戴，且支撑圈11对耳朵及其上的助听器进行保护，避免助听器被误碰掉，可通过第一魔术贴7和第二魔术贴8控制防护网9的开合，防护网9保护助听器被误碰脱落时不会掉到地面，且可撕开防护网9拿取佩戴助听器，方便易操作，口罩本体1佩戴完成后，可按压气囊5，气囊5内的空气经延伸管16注入填充气囊13内，填充气囊13充气胀大对口罩本体1与脸部之间的间隙进行填充，保证口罩本体1使用效果，且在佩戴眼镜时还避免呼吸时热气从口罩本体1与脸部之间的间隙喷出造成眼镜上形成水雾影响使用，且可根据使用需求多次按压气囊5，适用于不同脸型的佩戴者按压气囊5时，膜瓣17张开，空气顺利从延伸管16注入填充气囊13内，松开气囊5时，膜瓣17闭合，避免填充气囊13内的空气从延伸管16溢出。
实施例2
参照图4，一种能配合使用助听器的口罩，本实施例相较于实施例1，两个气囊5一侧内壁均粘接有支撑弹簧18。
工作原理：手指松开气囊5时，支撑弹簧18推动气囊5的内壁，辅助气囊5快速展开复位。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
Claims (7)
1.一种能配合使用助听器的口罩，包括口罩本体（1），所述口罩本体（1）一侧顶部的中间位置粘接有鼻梁条（3），其特征在于，所述口罩本体（1）的两侧均缝制有侧翼（12），且两个侧翼（12）的一侧均开设有穿孔（10），两个所述侧翼（12）一侧沿穿孔（10）的周向均缝制有支撑圈（11），且支撑圈（11）的开口位置和穿孔（10）的开口位置相对应，两个支撑圈（11）的一侧均缝制有防护网（9），且两个支撑圈（11）的一侧外壁均缝制有第二魔术贴（8），两个防护网（9）的一侧均缝制有第一魔术贴（7），两个所述侧翼（12）远离口罩本体（1）的一侧均缝制有延伸布带（14），且两个延伸布带（14）远离侧翼（12）的一侧均缝制有绑扎绳（15）。
2.根据权利要求1所述的一种能配合使用助听器的口罩，其特征在于，所述鼻梁条（3）远离口罩本体（1）的一侧粘接有海绵条（4），且口罩本体（1）一侧顶部粘接有两个填充气囊（13）。
3.根据权利要求2所述的一种能配合使用助听器的口罩，其特征在于，两个所述填充气囊（13）远离口罩本体（1）的一侧外壁粘接有均匀分布的硅胶条（2），且口罩本体（1）远离填充气囊（13）的一侧顶部粘接有两个气囊（5）。
4.根据权利要求3所述的一种能配合使用助听器的口罩，其特征在于，两个所述气囊（5）的一侧均插接有延伸管（16），且两个延伸管（16）的另一端分别延伸至两个填充气囊（13）的内部。
5.根据权利要求3-4任一所述的一种能配合使用助听器的口罩，其特征在于，两个所述气囊（5）的圆周外壁开设有均匀分布的进气孔（6），且延伸管（16）的圆周内壁设置有均匀分布的膜瓣（17）。
6.根据权利要求5所述的一种能配合使用助听器的口罩，其特征在于，所述膜瓣（17）为橡胶材质，且膜瓣（17）靠近气囊（5）的一端开口大于膜瓣（17）靠近填充气囊（13）的一端开口。
7.根据权利要求6所述的一种能配合使用助听器的口罩，其特征在于，两个所述气囊（5）一侧内壁均粘接有支撑弹簧（18）。
