Abstract
本实用新型公开了一种平面设计用便携式画板，包括画板，所述画板的中部开有画板槽，所述画板槽的内部表面一侧嵌接有纵向刻度条，所述画板的两侧开有滑槽。该种实用新型通过设置有滑槽、测量架、纵向刻度条、横向刻度条、测量块和限位槽，在画板槽上铺设的画纸在设计完成后，通过测量块在限位槽上移动，移动至合适位置时，停止移动，旋动旋柱套使得旋柱套在锁紧套的底端旋下，方便测量杆的底端处于画纸需要测量点的正上方，再次移动测量块使得测量杆移动至画纸需要测量点另一端的正上方，从而实现横向距离的测量，通过移动测量架方便实现纵向距离测量，这类测量方式解决了传统需要手持测量的问题，提高了测量精准度，使用起来较为简单便捷。
Description
技术领域
本实用涉及平面设计装置技术领域，特别涉及一种平面设计用便携式画板。
背景技术
平面设计也称为视觉传达设计，是以“视觉”作为沟通和表现的方式，透过多种方式来创造和结合符号、图片和文字，借此作出用来传达想法或讯息的视觉表现。平面设计师可能会利用字体排印、视觉艺术、版面、电脑软件等方面的专业技巧，来达成创作计划的目的。平面设计通常可指制作(设计)时的过程，以及最后完成的作品。
现在用于平面设计的画板大多都是采用传统矩形画板的形式，这类画板在进行设计时，常常还需要借助其他辅助工具对设计的内部进行比例测量和评估，在测量时，由于都是手持式测量无法把握测量设计的精准度，使得大部分测量数据不是很准确，现急需一种能够方便进行比例测量的画板来解决上述问题。
实用新型内容
本实用新型的主要目的在于提供一种平面设计用便携式画板，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种平面设计用便携式画板，包括画板，所述画板的中部开有画板槽，所述画板槽的内部表面一侧嵌接有纵向刻度条，所述画板的两侧开有滑槽，所述滑槽的内部滑动连接有测量架，所述测量架的一侧表面嵌接有横向刻度条，所述测量架的中部开有限位槽，所述限位槽的一端滑动连接有测量块，所述测量块的顶端通过锁紧套设置有旋柱套，所述旋柱套的底端固定连接有测量杆，所述画板的一端表面中部卡接有抓持把，所述画板的顶端表面中部开有画笔孔，所述画板的顶端表面中部靠近画笔孔处开有放置槽。
进一步地，所述测量架为可拆卸结构，所述测量架高于画板槽的表面至少5cm，所述测量架的底端两端还嵌接有照明灯。
进一步地，所述测量杆与旋柱套相卡接，所述测量杆的底端呈半圆球状结构，所述测量杆为可拆卸结构，所述测量杆设置在画板槽的正上方，所述测量杆贯穿测量块的内部。
进一步地，所述锁紧套呈圆环套状结构，所述锁紧套与旋柱套通过螺纹连接。
进一步地，所述画笔孔共设置有三个，所述画笔孔的深度至少为10cm，所述画笔孔的直径为3-5cm。
进一步地，所述抓持把的材质为橡胶，所述抓持把的内部设置有握手纹。
进一步地，所述限位槽的长度与横向刻度条的长度等同，所述限位槽呈矩形槽结构，所述限位槽的两端均设置有防撞垫。
与现有技术相比，本实用新型具有如下有益效果：
(1)：该种实用新型通过设置有滑槽、测量架、纵向刻度条、横向刻度条、测量块和限位槽，在画板槽上铺设的画纸在设计完成后，通过测量块在限位槽上移动，移动至合适位置时，停止移动，旋动旋柱套使得旋柱套在锁紧套的底端旋下，方便测量杆的底端处于画纸需要测量点的正上方，再次移动测量块使得测量杆移动至画纸需要测量点另一端的正上方，从而实现横向距离的测量，通过移动测量架方便实现纵向距离的测量，这类测量方式解决了传统需要手持测量的问题，提高了测量的精准度，使用起来较为简单便捷；
(2)：该种实用新型通过设置有抓持把、画笔孔、放置槽和画板槽，将画纸放置在画板槽内，方便后期实现平面设计和测量的效果，画笔孔能够便于将平面设计所使用的画笔放置在画笔孔内，当使用者拿动抓持把时，使得测量架向抓持把的一侧移动，测量杆处于画笔孔的正上方，从而旋动旋柱套方便测量杆旋入画笔孔内部，防止测量架在重力的作用下从滑槽上滑下，在放置槽内能够放置一些平面设计用的画具。
附图说明
图1为本实用新型的整体的结构示意图。

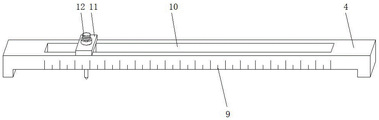

图2为本实用新型的测量架的整体结构示意图。
图3为本实用新型的测量块的整体结构示意图。
图中：1、画板槽；2、纵向刻度条；3、滑槽；4、测量架；5、放置槽；6、画笔孔；7、画板；8、抓持把；9、横向刻度条；10、限位槽；11、测量块；12、旋柱套；13、锁紧套；14、测量杆。
具体实施方式
为使本实用新型实现的技术手段；创作特征；达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
如图1-3所示，一种平面设计用便携式画板，包括画板7，所述画板7的中部开有画板槽1，所述画板槽1的内部表面一侧嵌接有纵向刻度条2，所述画板7的两侧开有滑槽3，所述滑槽3的内部滑动连接有测量架4，所述测量架4的一侧表面嵌接有横向刻度条9，所述测量架4的中部开有限位槽10，所述限位槽10的一端滑动连接有测量块11，所述测量块11的顶端通过锁紧套13设置有旋柱套12，所述旋柱套12的底端固定连接有测量杆14，所述画板7的一端表面中部卡接有抓持把8，所述画板7的顶端表面中部开有画笔孔6，所述画板7的顶端表面中部靠近画笔孔6处开有放置槽5。
其中，所述测量架4为可拆卸结构，所述测量架4高于画板槽1的表面至少5cm，所述测量架4的底端两端还嵌接有照明灯。
其中，所述测量杆14与旋柱套12相卡接，所述测量杆14的底端呈半圆球状结构，所述测量杆14为可拆卸结构，所述测量杆14设置在画板槽1的正上方，所述测量杆14贯穿测量块11的内部。
其中，所述锁紧套13呈圆环套状结构，所述锁紧套13与旋柱套12通过螺纹连接。
其中，所述画笔孔6共设置有三个，所述画笔孔6的深度至少为10cm，所述画笔孔6的直径为3-5cm。
其中，所述抓持把8的材质为橡胶，所述抓持把8的内部设置有握手纹。
其中，所述限位槽10的长度与横向刻度条9的长度等同，所述限位槽10呈矩形槽结构，所述限位槽10的两端均设置有防撞垫。
需要说明的是，本实用新型为一种平面设计用便携式画板，在使用过程中，首先，拿动抓持把8，将画板7放置在平面上，在画板槽1上铺设上平面设计用纸，画笔孔6内放置画笔，放置槽5内部能够放置平面设计用的画具，当画板槽1表面的平面设计用纸设计完成时，此时需要用平面设计纸上的位置进行测量，当要进行横向测量时，移动测量架4使得测量架4在滑槽3内部滑动，测量块11在测量架4内部的限位槽10滑动，移动到指定位置时，停止移动测量架4，旋动旋柱套12，使得旋柱套12底端的测量杆14向下移动，直至测量杆14处于需要平面设计纸正上方的测量点，再次移动测量架4，测量架4在滑槽3内部移动，从而方便测量杆14处于平面设计用纸另一端正上方，实现纵向测量，当要进行横向测量时，同理，只需将测量块11从限位槽10上的一端滑动至另一端就能够实现横向测量的结果。
以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
Claims (7)
1.一种平面设计用便携式画板，包括画板(7)，其特征在于：所述画板(7)的中部开有画板槽(1)，所述画板槽(1)的内部表面一侧嵌接有纵向刻度条(2)，所述画板(7)的两侧开有滑槽(3)，所述滑槽(3)的内部滑动连接有测量架(4)，所述测量架(4)的一侧表面嵌接有横向刻度条(9)，所述测量架(4)的中部开有限位槽(10)，所述限位槽(10)的一端滑动连接有测量块(11)，所述测量块(11)的顶端通过锁紧套(13)设置有旋柱套(12)，所述旋柱套(12)的底端固定连接有测量杆(14)，所述画板(7)的一端表面中部卡接有抓持把(8)，所述画板(7)的顶端表面中部开有画笔孔(6)，所述画板(7)的顶端表面中部靠近画笔孔(6)处开有放置槽(5)。
2.根据权利要求1所述的一种平面设计用便携式画板，其特征在于：所述测量架(4)为可拆卸结构，所述测量架(4)高于画板槽(1)的表面至少5cm，所述测量架(4)的底端两端还嵌接有照明灯。
3.根据权利要求1所述的一种平面设计用便携式画板，其特征在于：所述测量杆(14)与旋柱套(12)相卡接，所述测量杆(14)的底端呈半圆球状结构，所述测量杆(14)为可拆卸结构，所述测量杆(14)设置在画板槽(1)的正上方，所述测量杆(14)贯穿测量块(11)的内部。
4.根据权利要求1所述的一种平面设计用便携式画板，其特征在于：所述锁紧套(13)呈圆环套状结构，所述锁紧套(13)与旋柱套(12)通过螺纹连接。
5.根据权利要求1所述的一种平面设计用便携式画板，其特征在于：所述画笔孔(6)共设置有三个，所述画笔孔(6)的深度至少为10cm，所述画笔孔(6)的直径为3-5cm。
6.根据权利要求1所述的一种平面设计用便携式画板，其特征在于：所述抓持把(8)的材质为橡胶，所述抓持把(8)的内部设置有握手纹。
7.根据权利要求1所述的一种平面设计用便携式画板，其特征在于：所述限位槽(10)的长度与横向刻度条(9)的长度等同，所述限位槽(10)呈矩形槽结构，所述限位槽(10)的两端均设置有防撞垫。
