Abstract
本实用新型公开了一种方管冲压切断模具，包括底座，所述底座的顶面固接有固定板和滑轨，且底座的顶面四角上分别固接有导套，所述导套内滑动套接有导柱，所述导柱的顶端固接有切割顶板，所述切割顶板的顶面安装有冲压机，且切割顶板的底面固接有上刀座，所述上刀座的侧壁上安装有冲压刀头，且底座的侧壁上安装有电动机，所述电动机的输出端固接有滑套，所述滑套内滑动连接有连接杆。该方管冲压切断模具的移动杆上的刮刀能够清理方管表面的毛刺，方便下一步加工，达到减少碎屑和提高产品质量的目的，且通过第一电动推杆推动推板使得滑杆在卡块上滑动，进而将方管移动，从而达到了提高工作效率和安全系数的目的。
Description
技术领域
本实用新型涉及方管加工技术领域，具体为一种方管冲压切断模具。
背景技术
方矩管，是方形管材和矩形管材的一种称呼，也就是边长相等而长度不相等的钢管，是带钢经过工艺处理卷制而成，一般是把带钢经过拆包，平整，卷曲，焊接形成圆管，再由圆管轧制成方形管然后剪切成需要长度；
而在方管剪切中，一般的切断工具在切割方管后，横切面多有毛刺和大量碎屑，既不利于方管的进一步加工，也使得粉尘弥漫，污染了环境和危害了人体健康，从而存在了工作效率低和安全系数低的问题，为此，我们提出一种方管冲压切断模具。
实用新型内容
本实用新型的目的在于提供一种方管冲压切断模具，以解决上述背景技术中提出的在方管剪切中，一般的切断工具在切割方管后，横切面多有毛刺和大量碎屑，既不利于方管的进一步加工，也使得粉尘弥漫，污染了环境和危害了人体健康，从而存在了工作效率低和安全系数低的问题。
为实现上述目的，本实用新型提供如下技术方案：一种方管冲压切断模具，包括底座，所述底座的顶面固接有固定板和滑轨，且底座的顶面四角上分别固接有导套，所述导套内滑动套接有导柱，所述导柱的顶端固接有切割顶板，所述切割顶板的顶面安装有冲压机，且切割顶板的底面固接有上刀座，所述上刀座的侧壁上安装有冲压刀头，且底座的侧壁上安装有电动机，所述电动机的输出端固接有滑套，所述滑套内滑动连接有连接杆，所述连接杆的另一端分别固接有固定套和连接轴，所述固定套与滑套之间连接有弹簧，所述连接轴的另一端转动连接移动杆，所述移动杆的底端与滑轨滑动连接，且移动杆的侧壁上固接有刮刀。
优选的，所述底座的后侧壁上固接有壳体，所述壳体内水平开设有滑道，所述滑道的下方壳体内开设有空腔，且滑道的侧壁上安装有第一电动推杆，所述第一电动推杆的输出端固接有推板，所述推板上滑动连接有水平设置的滑杆，所述滑杆的另一端滑动连接有卡块，且空腔的内底壁上安装有第二电动推杆，所述第二电动推杆的输出端延伸至滑道内与卡块固接。
优选的，所述上刀座位于固定板的正上方，所述冲压刀头的内测壁与固定板的侧壁相切。
优选的，所述弹簧套接于连接杆的外部。
优选的，所述卡块上开设有凹槽，所述凹槽与滑杆滑动连接。
优选的，所述固定板上开设有进料口，所述进料口的横切面平行于冲压刀头。
与现有技术相比，本实用新型的有益效果是：该方管冲压切断模具通过冲压机使得切割顶板下压，而导柱与导套配合使得冲压刀头的侧壁始终与固定板侧壁相切，当方管剪切后通过电动机带动滑套转动，使得连接杆转动，而连接杆的另一端通过连接轴与移动杆转动连接，使移动杆沿滑轨移动，而弹簧使连接杆可伸缩，从而使移动杆上的刮刀能够清理方管表面的毛刺，方便下一步加工，达到减少碎屑和提高产品质量的目的；
该方管冲压切断模具通过壳体空腔内的第二电动推杆推动卡块上移，使得卡块带动滑杆移动，将剪切好的方管夹紧，同时通过第一电动推杆推动推板使得滑杆在卡块上滑动，进而将方管移动，从而达到了提高工作效率和安全系数的目的。
附图说明
图1为本实用新型正面结构示意图；
图2为本实用新型部分结构示意图；
图3为本实用新型部分结构俯视图；

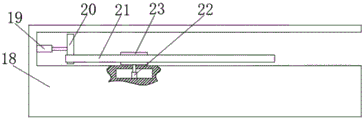

图4为本实用新型部分结构左视图。
图中：1、底座；2、固定板；3、导套；4、导柱；5、切割顶板；6、冲压机；7、上刀座；8、冲压刀头；9、电动机；10、滑套；11、连接杆；12、固定套；13、弹簧；14、连接轴；15、滑轨；16、移动杆；17、刮刀；18、壳体；19、第一电动推杆；20、推板；21、滑杆；22、第二电动推杆；23、卡块。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-4，本实用新型提供一种技术方案：一种方管冲压切断模具，包括底座1、固定板2、导套3、导柱4、切割顶板5、冲压机6、上刀座7、冲压刀头8、电动机9、滑套10、连接杆11、固定套12、弹簧13、连接轴14、滑轨15、移动杆16、刮刀17、壳体18、第一电动推杆19、推板20、滑杆21、第二电动推杆22和卡块23，底座1的顶面固接有固定板2和滑轨15，且底座1的顶面四角上分别固接有导套3，导套3内滑动套接有导柱4，导柱4的顶端固接有切割顶板5，切割顶板5的顶面安装有冲压机6，且切割顶板5的底面固接有上刀座7，上刀座7的侧壁上安装有冲压刀头8，且底座1的侧壁上安装有电动机9，电动机9的输出端固接有滑套10，滑套10内滑动连接有连接杆11，连接杆11的另一端分别固接有固定套12和连接轴14，固定套12与滑套10之间连接有弹簧13，连接轴14的另一端转动连接移动杆16，移动杆16的底端与滑轨15滑动连接，且移动杆16的侧壁上固接有刮刀17，上刀座7位于固定板2的正上方，冲压刀头8的内测壁与固定板2的侧壁相切，弹簧13套接于连接杆11的外部，固定板2上开设有进料口，进料口的横切面平行于冲压刀头8，从而达到减少碎屑和提高产品质量的目的；
底座1的后侧壁上固接有壳体18，壳体18内水平开设有滑道，滑道的下方壳体18内开设有空腔，且滑道的侧壁上安装有第一电动推杆19，第一电动推杆19的输出端固接有推板20，推板20上滑动连接有水平设置的滑杆21，滑杆21的另一端滑动连接有卡块23，且空腔的内底壁上安装有第二电动推杆22，第二电动推杆22的输出端延伸至滑道内与卡块23固接，卡块23上开设有凹槽，凹槽与滑杆21滑动连接，进而将方管移动，从而达到了提高工作效率和安全系数的目的。
工作原理：将方管放入固定板2上的进料口中，启动冲压机6，使得切割顶板5带动上刀座7下移，而底座1顶面四角上的导套3配合导柱4，使得上刀座7侧壁上的冲压刀头8切断方管，冲压机6上移，启动位于底座1侧壁上的电动机9，使得电动机9的输出端带动滑套10转动，而滑套10内滑动连接有连接杆11，使得连接杆11的另一端通过连接轴14带动移动杆16沿滑轨15移动，而位于固定套12与滑套10之间的弹簧13保证连接杆11的伸缩，使得移动杆16侧壁上的刮刀17清理方管切割面上的毛刺，再启动位于壳体18空腔内的第二电动推杆22，使得卡块23带动推板20上的滑杆21滑动，夹紧方管，同时启动滑道内的第一电动推杆19，使推板20推动滑杆21在卡块23中滑动，将方管移动，完成操作。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
Claims (6)
1.一种方管冲压切断模具，包括底座（1），其特征在于：所述底座（1）的顶面固接有固定板（2）和滑轨（15），且底座（1）的顶面四角上分别固接有导套（3），所述导套（3）内滑动套接有导柱（4），所述导柱（4）的顶端固接有切割顶板（5），所述切割顶板（5）的顶面安装有冲压机（6），且切割顶板（5）的底面固接有上刀座（7），所述上刀座（7）的侧壁上安装有冲压刀头（8），且底座（1）的侧壁上安装有电动机（9），所述电动机（9）的输出端固接有滑套（10），所述滑套（10）内滑动连接有连接杆（11），所述连接杆（11）的另一端分别固接有固定套（12）和连接轴（14），所述固定套（12）与滑套（10）之间连接有弹簧（13），所述连接轴（14）的另一端转动连接移动杆（16），所述移动杆（16）的底端与滑轨（15）滑动连接，且移动杆（16）的侧壁上固接有刮刀（17）。
2.根据权利要求1所述的一种方管冲压切断模具，其特征在于：所述底座（1）的后侧壁上固接有壳体（18），所述壳体（18）内水平开设有滑道，所述滑道的下方壳体（18）内开设有空腔，且滑道的侧壁上安装有第一电动推杆（19），所述第一电动推杆（19）的输出端固接有推板（20），所述推板（20）上滑动连接有水平设置的滑杆（21），所述滑杆（21）的另一端滑动连接有卡块（23），且空腔的内底壁上安装有第二电动推杆（22），所述第二电动推杆（22）的输出端延伸至滑道内与卡块（23）固接。
3.根据权利要求1所述的一种方管冲压切断模具，其特征在于：所述上刀座（7）位于固定板（2）的正上方，所述冲压刀头（8）的内测壁与固定板（2）的侧壁相切。
4.根据权利要求1所述的一种方管冲压切断模具，其特征在于：所述弹簧（13）套接于连接杆（11）的外部。
5.根据权利要求2所述的一种方管冲压切断模具，其特征在于：所述卡块（23）上开设有凹槽，所述凹槽与滑杆（21）滑动连接。
6.根据权利要求1所述的一种方管冲压切断模具，其特征在于：所述固定板（2）上开设有进料口，所述进料口的横切面平行于冲压刀头（8）。
