CN211668649U - 一种多路温度采集装置 - Google Patents

Abstract

本实用新型公开了一种多路温度采集装置，包括外壳和位于外壳内的PCB板，PCB板上设有主控模块和与主控模块电连接的显示模块、传感器配置模块、复位电路模块以及接口模块，接口模块包括电源接口、通讯接口以及多个温度传感器接口，通讯接口为RS485通讯接口，主控模块通过总线与多个温度传感器接口连接，多个温度传感器接口可拆卸电连接有温度传感器，主控模块与总线之间连接有隔离芯片，显示模块包括液晶显示屏，外壳设有正对于液晶显示屏的可视窗口。本实用新型拥有多路测温，能够方便客户自由配置传感器，传感器安装切换便利，能够直观显示测温数据，数据传输准确性和稳定性有保障。

Description

一种多路温度采集装置

技术领域

本实用新型涉及测温技术领域，尤其涉及一种多路温度采集装置。

背景技术

目前，市场上大部分温度采集装置局限于单路或少路测温，最多也不会超过3路，无法同时采集较多的温度数据，测温传感器种类单一，无法适应多种环境下的应用，而且大多依靠无线来采集或传输所测数据，无线价格昂贵，无法普及，又容易受到复杂环境的磁场干扰，不能准确为客户反映现场真实情况，此外，多数该类装置不能直观的查看当前所测实时温度数据，只能通过其连接的上位机来查看，使得实际运用中存在诸多不便，影响工作效率。如公开号为CN202433111U的专利文献公开的“一种无线多路温度采集系统”，包括发射电路和接收电路；发射电路包括多个DS18B20温度传感器，单片机AT89S51A，与单片机AT89S51连接的NRF905发射模块和电源电路A，接收电路包括单片机AT89S51B，与单片机AT89S51B连接的NRF905接收模块、电源电路B和1602显示电路。

实用新型内容

本实用新型要解决的技术问题是针对上述现有技术的不足，提供一种拥有多路测温，能够方便客户自由配置传感器、传感器安装切换便利、能够直观显示测温数据、数据传输准确性和稳定性有保障的多路温度采集装置。

为了实现上述目的，本实用新型采用的技术方案为：

提出一种多路温度采集装置，包括外壳和位于所述外壳内的PCB板，所述PCB板上设有主控模块、显示模块、传感器配置模块、复位电路模块以及接口模块，所述主控模块与所述显示模块、传感器配置模块、复位电路模块以及接口模块电连接，所述接口模块包括电源接口、通讯接口以及多个温度传感器接口，所述通讯接口为RS485通讯接口，所述主控模块通过总线与多个所述温度传感器接口连接，多个所述温度传感器接口可拆卸电连接有温度传感器，所述主控模块与所述总线之间连接有隔离芯片，所述显示模块包括液晶显示屏，所述外壳设有正对于所述液晶显示屏的可视窗口。

进一步地，所述PCB板上还设有与所述主控模块电连接的指示灯模块，所述指示灯模块包括电连接在所述电源接口和所述主控模块之间线路上的上电指示灯及电连接在所述RS485通讯接口上的收发指示灯。

进一步地，多个所述温度传感器为直杆型、圆孔型和贴片型温度传感器中的任意一种或多种。

进一步地，还包括太阳能供电模块，所述太阳能供电模块包括依次电连接的太阳能电池板、阻逆保护电路、DC/DC转换电路、蓄电池和稳压电路，所述稳压电路的输出线与所述电源接口可拆卸电连接。

进一步地，所述外壳包括罩盖和底座，所述罩盖设于所述底座上方，其内部四个边角处均向下延伸形成有螺丝柱，所述底座上表面设有用于容置所述PCB板的容纳槽，所述底座上表面均沿上下延伸方向开设有与所述螺丝柱相对应的螺纹孔，所述PCB板上对应所述螺丝柱处均贯穿设有过孔，所述罩盖将所述PCB板、主控模块、显示模块、传感器配置模块以及复位电路模块罩设于所述罩盖与所述底座之间，并通过穿设于所述螺丝柱内的螺丝穿过所述过孔与所述螺纹孔装配，所述接口模块裸露于所述罩盖外。

进一步地，所述底座上表面四个边角处均贯穿设有固定孔，所述底座下表面中心处设有组合式导轨安装扣。

进一步地，所述组合式导轨安装扣包括上下相对设置的上卡扣本体和下卡扣本体，所述底座设有多个沿上下方向间隔设置的螺钉固定孔；所述上卡扣本体通过螺钉与所述螺钉固定孔固定并设有开口向下的卡槽，所述下卡扣本体通过螺钉与所述螺钉固定孔固定并设有复位弹扣，所述复位弹扣包括凸块、复位条、弹扣支架和前肋，所述弹扣支架由两块互成80°-120°的平板组成，复位条、弹扣支架和前肋围成成一个中空的四面柱，前肋用于与导轨接触，复位条具有弹性，复位条与前肋配合形成可伸缩的结构，凸块安装在前肋上并通过复位条的弹性实现对导轨的卡扣。

进一步地，所述凸块的上表面形成有朝向导轨方向倾斜的斜面。

进一步地，所述传感器配置模块包括设置按键、上翻按键、下翻按键和退出按键。

进一步地，所述电源接口连接有过流保护电路。

采用上述技术方案后，本实用新型的有益效果是：拥有多路测温，能够方便客户自由配置各类型传感器，传感器安装切换便利，传感器类型多样，能够应付多种监测环境，能够直观显示测温数据，数据传输准确性和稳定性有保障，出现故障后复位便利，清洁能源供电，供电稳定性好，整体拆装便利，与导轨的配合拆装便利，能兼容在多种宽度尺寸的导轨上快速方便的拆装，使用寿命有保障。

附图说明

为了更清楚地说明本实用新型实施例或现有技术的技术方案，附图如下：

图1为本实用新型提供的一种多路温度采集装置电路结构框图；

图2为本实用新型提供的优选的多路温度采集装置电路结构框图；

图3为本实用新型提供的多路温度采集装置拆分结构示意图；

图4为本实用新型提供的优选的组合式导轨安装扣与导轨、底座装配示意图。

具体实施方式

以下是本实用新型的具体实施例并结合附图，对本实用新型的技术方案作进一步的描述，但本实用新型并不限于这些实施例。

如图1所示，本实施例提供一种多路温度采集装置，主要用于各种变电站、配电网络、发电厂、高速公路沿线隧道、工厂、大型商场、写字楼、居民楼以及其它环境中的电缆夹层、电缆沟道、电缆竖井等，凡是需要进行测温的场所，都基本适用；其包括外壳和位于所述外壳内的PCB板，所述PCB板上设有主控模块1、显示模块2、传感器配置模块3、复位电路模块4以及接口模块5，所述主控模块1与所述显示模块2、传感器配置模块3、复位电路模块4以及接口模块5电连接，所述接口模块5包括电源接口51、通讯接口52以及多个温度传感器接口53，上述三种类型的接口分别与主控模块1的对应引脚连接，所述通讯接口52为RS485通讯接口，所述主控模块1通过总线10与多个所述温度传感器接口53连接，多个所述温度传感器接口53可拆卸电连接有温度传感器6，所述主控模块1与所述总线10之间连接有隔离芯片11，采用总线挂载方式，一方面减少线路排布，另一方面有利于实现同一温度传感器接口53挂载多个温度传感器6，只要在主控模块1的程序上设置多个节点地址，即可有利于在不增加接口前提下，提高温度采集装置的测温路数，方便用户随意调取数据；隔离芯片11用于信号隔离，能够有效防止外部高压脉冲损坏主控模块1等；所述显示模块2包括液晶显示屏21，所述外壳设有正对于所述液晶显示屏21的可视窗口，可视窗口优选透明塑料或玻璃，透过可视窗口可查看液晶显示屏21上显示的数据。多路温度采集装置通过接口模块5与供电源、上位机以及温度传感器6形成了可拆卸式的连接，使得多路温度采集装置结构更简洁，拆装便利，实际应用范围更广泛；RS485通讯接口的设置，使得与上位机的数据传输准确性和稳定性更有保障。

一具体实施方式下，主控模块1选用stm32或51系列单片机，如AT89S51A或STM32F4X5RG，用于将温度传感器6的数据采集并在显示模块2显示，以及用于通过通讯接口52与上位机进行数据交互，显示模块2的液晶显示屏21选用12864液晶显示屏，用于根据主控模块1的控制显示相应内容；传感器配置模块3包括多个按键电路，用于对温度传感器6的端口进行配置；复位电路模块4包括一复位电路和复位按键，用于上电复位；接口模块5包括电源接口51、通讯接口52以及多个温度传感器接口53，分别用于供电电源的插接、上位机的通信交互以及温度传感器6的连接，进一步地，电源接口51包括接地口和5V电源输入口，通讯接口52包括RS485电平A信号口、RS485电平B信号口以及屏蔽地口，通讯接口52的设置，实现了利用485差分信号的有线传输，即使遇到干扰也是两路同时被干扰，丝毫不影响信号差的变化，可保证数据的准确性和稳定性，温度传感器接口53为6个，每个温度传感器接口53包括信号电源口、数据口以及信号地口，如此，该多路温度采集装置最多时能够接入18个温度传感器6，测温优势明显提高；隔离芯片11可选用ADUM1412或6N137或ADUM315X。

进一步地，如图2所示，所述PCB板上还设有与所述主控模块1电连接的指示灯模块7，所述指示灯模块7包括电连接在所述电源接口51和所述主控模块1之间线路上的上电指示灯71及电连接在所述RS485通讯接口52上的收发指示灯72。上电指示灯71用于上电情况的指示，系统上电后即正常工作该灯亮或闪烁，收发指示灯72包括发指示灯和收指示灯，用于多路温度采集装置与上位机通讯收或者发数据的指示，当多路温度采集装置发送数据给上位机时，发指示灯亮或闪烁，当多路温度采集装置接收上位机的数据时，收指示灯亮或闪烁。

优选所述电源接口51连接有过流保护电路。用于保障供电安全和通信稳定。过流保护电路的核心芯片可选用ITS4140，再配合以外围电路即可。

多个所述温度传感器6为直杆型、圆孔型和贴片型温度传感器6中的任意一种或多种。由于测温对象具有不确定性，上述设置，有利于使得本实施例的温度采集装置适用于多种环境，其中优选直杆型尾端做防水处理，进而适用液体测温；圆孔型首端能契合螺丝，因此适用振动物体的测温；贴片型则适用表面平整，接触面大的测温体。

优选地，还包括太阳能供电模块8，所述太阳能供电模块8包括依次电连接的太阳能电池板81、阻逆保护电路82、DC/DC转换电路83、蓄电池84和稳压电路85，所述稳压电路85的输出线与所述电源接口51可拆卸电连接。阻逆保护电路82可选用二极管，稳压电路85选用12V转5V的常规稳压电路，实现了清洁能源供电，有利于多路温度采集装置长久稳定工作。

进一步地，如图3所示，所述外壳包括罩盖1.1和底座1.2，罩盖1.1尺寸小于底座1.2，所述罩盖1.1设于所述底座1.2上方，其内部四个边角处均向下延伸形成有螺丝柱1.11，所述底座1.2上表面设有用于容置所述PCB板的容纳槽1.21，主要用于容置所述PCB板下表面的电子元器件，所述底座1.2上表面均沿上下延伸方向开设有与所述螺丝柱1.11相对应的螺纹孔1.22，所述PCB板上对应所述螺丝柱1.11处均贯穿设有过孔，所述罩盖1.1将所述PCB板、主控模块1、显示模块2、传感器配置模块3以及复位电路模块4罩设于所述罩盖1.1与所述底座1.2之间，并通过穿设于所述螺丝柱1.11内的螺丝穿过所述过孔与所述螺纹孔1.22装配，所述接口模块5裸露于所述罩盖1.1外。上述外壳的设置，使得本实施例的多路温度采集装置整体拆装起来便利，使用方便，出现问题时，维修也更便利，优选罩盖1.1的侧面设有散热口用于散热。

进一步地，所述底座1.2上表面四个边角处均贯穿设有固定孔1.23，固定孔1.23的设置方便多路温度采集装置整体在墙面等安装基面上固定，所述底座1.2下表面中心处设有组合式导轨安装扣，组合式导轨安装扣方便多路温度采集装置在导轨上固定，一般采用35mm标准导轨方式安装。

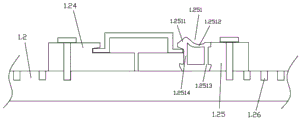

如图4所示，所述组合式导轨安装扣包括上下相对设置的上卡扣本体1.24和下卡扣本体1.25，所述底座1.2设有多个沿上下方向间隔设置的螺钉固定孔1.26；所述上卡扣本体1.24通过螺钉与所述螺钉固定孔1.26固定并设有开口向下的卡槽，卡槽用于与导轨的上边沿卡装，所述下卡扣本体1.25通过螺钉与所述螺钉固定孔1.26固定并设有复位弹扣1.251，复位弹扣1.251供与导轨的下边沿卡装，所述复位弹扣1.251包括凸块1.2511、复位条1.2512、弹扣支架1.2513和前肋1.2514，所述弹扣支架1.2513由两块互成80°-120°的平板组成，图4所示为90°，复位条1.2512、弹扣支架1.2513和前肋1.2514围成成一个中空的四面柱，前肋1.2514用于与导轨下边沿接触，复位条1.2512具有弹性，复位条1.2512与前肋1.2514配合形成可伸缩的结构，凸块1.2511安装在前肋1.2514上并通过复位条1.2512的弹性实现对导轨的卡扣。上述组合式导轨安装扣能够通过上卡扣本体1.24和下卡扣本体1.25的间距调整，兼容较多宽度尺寸的导轨，通过卡槽与复位弹扣1.251与导轨牢牢的装配，而且能够在导轨的中段直接旋转卡入或压入，安装方便，复位弹扣1.251具有弹性，向远离底座1.2方向拨动复位弹扣1.251也能便利的将多路温度采集装置从导轨拆下，或者，若导轨背部空间充裕，松动上卡扣本体1.24和下卡扣本体1.25与底座1.2连接用的螺钉也能轻松的将多路温度采集装置从导轨拆下。

所述凸块1.2511的上表面形成有朝向导轨方向倾斜的斜面。斜面用于在压装多路温度采集装置时引导导轨划入凸块1.2511下方与前肋1.2514抵接，优选凸块1.2511的下表面形成有与斜面对称的面，用于在向远离底座1.2方向拨动复位弹扣1.251时引导导轨与复位弹扣1.251脱离，优选前肋1.2514设有向内凹的凹槽，用于供导轨的下边沿卡入。

所述传感器配置模块3包括设置按键、上翻按键、下翻按键和退出按键。上述四个按键用于实现对主控模块1执行情况的配置，按下设置按键可进入菜单或者对目前配置进行确认，上翻按键用于上翻，下翻按键用于下翻，退出按键用于返回或退出。

本文中所描述的具体实施例仅仅是对本实用新型精神作举例说明。本实用新型所属技术领域的技术人员可以对所描述的具体实施例做各种各样的修改或补充或采用类似的方式替代，但并不会偏离本实用新型的精神或者超越所附权利要求书所定义的范围。

Claims (10)

1.一种多路温度采集装置，其特征在于，包括外壳和位于所述外壳内的PCB板，所述PCB板上设有主控模块、显示模块、传感器配置模块、复位电路模块以及接口模块，所述主控模块与所述显示模块、传感器配置模块、复位电路模块以及接口模块电连接，所述接口模块包括电源接口、通讯接口以及多个温度传感器接口，所述通讯接口为RS485通讯接口，所述主控模块通过总线与多个所述温度传感器接口连接，多个所述温度传感器接口可拆卸电连接有温度传感器，所述主控模块与所述总线之间连接有隔离芯片，所述显示模块包括液晶显示屏，所述外壳设有正对于所述液晶显示屏的可视窗口。

2.根据权利要求1所述的一种多路温度采集装置，其特征在于，所述PCB板上还设有与所述主控模块电连接的指示灯模块，所述指示灯模块包括电连接在所述电源接口和所述主控模块之间线路上的上电指示灯及电连接在所述RS485通讯接口上的收发指示灯。

3.根据权利要求1所述的一种多路温度采集装置，其特征在于，多个所述温度传感器为直杆型、圆孔型和贴片型温度传感器中的任意一种或多种。

4.根据权利要求1所述的一种多路温度采集装置，其特征在于，还包括太阳能供电模块，所述太阳能供电模块包括依次电连接的太阳能电池板、阻逆保护电路、DC/DC转换电路、蓄电池和稳压电路，所述稳压电路的输出线与所述电源接口可拆卸电连接。

5.根据权利要求1所述的一种多路温度采集装置，其特征在于，所述外壳包括罩盖和底座，所述罩盖设于所述底座上方，其内部四个边角处均向下延伸形成有螺丝柱，所述底座上表面设有用于容置所述PCB板的容纳槽，所述底座上表面均沿上下延伸方向开设有与所述螺丝柱相对应的螺纹孔，所述PCB板上对应所述螺丝柱处均贯穿设有过孔，所述罩盖将所述PCB板、主控模块、显示模块、传感器配置模块以及复位电路模块罩设于所述罩盖与所述底座之间，并通过穿设于所述螺丝柱内的螺丝穿过所述过孔与所述螺纹孔装配，所述接口模块裸露于所述罩盖外。

6.根据权利要求5所述的一种多路温度采集装置，其特征在于，所述底座上表面四个边角处均贯穿设有固定孔，所述底座下表面中心处设有组合式导轨安装扣。

7.根据权利要求6所述的一种多路温度采集装置，其特征在于，所述组合式导轨安装扣包括上下相对设置的上卡扣本体和下卡扣本体，所述底座设有多个沿上下方向间隔设置的螺钉固定孔；所述上卡扣本体通过螺钉与所述螺钉固定孔固定并设有开口向下的卡槽，所述下卡扣本体通过螺钉与所述螺钉固定孔固定并设有复位弹扣，所述复位弹扣包括凸块、复位条、弹扣支架和前肋，所述弹扣支架由两块互成80°-120°的平板组成，复位条、弹扣支架和前肋围成成一个中空的四面柱，前肋用于与导轨接触，复位条具有弹性，复位条与前肋配合形成可伸缩的结构，凸块安装在前肋上并通过复位条的弹性实现对导轨的卡扣。

8.根据权利要求7所述的一种多路温度采集装置，其特征在于，所述凸块的上表面形成有朝向导轨方向倾斜的斜面。

9.根据权利要求1所述的一种多路温度采集装置，其特征在于，所述传感器配置模块包括设置按键、上翻按键、下翻按键和退出按键。

10.根据权利要求1所述的一种多路温度采集装置，其特征在于，所述电源接口连接有过流保护电路。
