Abstract
本实用新型属于医疗器械领域，涉及一种具有剪断输液管功能的利器盒，包括盒体和连接于所述盒体顶部的盒盖，所述盒盖上开设有盒盖孔，在所述盒盖可转动设置有外盖，所述外盖上开设有外盖孔，所述外盖孔能够通过转动外盖对准所述盒盖孔，所述外盖上设置有裁剪刀片，所述盒盖上或者盒体内壁上设置有配合刀片。本实用新型通过旋转外盖，实现裁剪刀片与配合刀片的配合，剪断输液管，输液针头掉入盒体内，无需额外使用剪刀，操作更方便，该方案中的结构，适用于大小型利器盒。
Description
技术领域
本实用新型属于医疗器械领域，涉及一种具有剪断输液管功能的利器盒。
背景技术
利器盒是一种医用收纳盒，用于收集注射器、小玻璃制品、刀片、缝合针等锐器。现有临床上使用的利器盒，存在一些弊端，例如1.易打翻，一旦打翻，先要在其周围1米处拉好警示标线，再用溢出包里面的工具打扫干净，如有血液等残留，还需要用消毒湿巾覆盖后擦拭清除；2.不能直接处置输液器，需要外用剪刀剪断输液器的针头部分，操作不方便，而且外带剪刀容易误伤或者发生意外。
现有改进的利器盒，例如专利授权公告号为CN209529817U的中国实用新型专利于2019年10月25日公开了一种改良的利器盒，通过设置的转动刀片和固定刀片，在转动刀片转动时通过与固定刀片的配合，方便将皮条等物品进行剪切，在使用的时候更加的省时省力，并且也不需要随时携带剪刀，而通过设置的第一磁石和第二磁石，在不使用时，通过第一磁石和第二磁石之间的磁性连接，能够使第一进料口与第二进料口不连通，大大减少了圆筒内的病毒以及细菌的传播。
上述方案中的利器盒，是通过过设置的螺杆以及螺纹套，当踩下踏板时，能够带动螺纹套的移动，进而通过螺杆和螺纹套的螺纹配合，能够使螺杆转动，从而带动刀片进行切割，该结构对一些科室、病房里使用的不方便使用踏板的小型利器盒，并不适用。
实用新型内容
本实用新型的目的是提供一种具有剪断输液管功能的利器盒，适用于大小型利器盒，通过旋转外盖，实现输液管的剪断，输液针头掉入盒体内，无需额外使用剪刀，操作更方便。
一种具有剪断输液管功能的利器盒，包括盒体和连接于所述盒体顶部的盒盖，所述盒盖上开设有盒盖孔，在所述盒盖可转动设置有外盖，所述外盖上开设有外盖孔，所述外盖孔能够通过转动外盖对准所述盒盖孔，所述外盖上设置有裁剪刀片，所述盒盖上或者盒体内壁上设置有配合刀片。
上述技术方案中，通过旋转外盖，实现裁剪刀片与配合刀片的配合，剪断输液管，输液针头掉入盒体内，无需额外使用剪刀，操作更方便，该方案中的结构，适用于大小型利器盒。
作为优选，所述配合刀片通过刀片座安装在所述盒盖的下表面上。
作为优选，所述刀片座包括与所述盒盖连接的刀片安装块、与所述刀片安装块连接的限制功能块，所述配合刀片安装在所述刀片安装块上，与裁剪刀片配合实现裁剪输液管，所述外盖上设置有作用于所述限制功能块上的抵块。
作为优选，所述裁剪刀片通过L型刀座安装在外盖的下表面上，所述抵块也设置在L型刀座上，且位于裁剪刀片的下方。
作为优选，所述配合刀片距离所述盒盖孔的边缘至少1厘米。在剪切时，输液管的针头端会上翘，远离边缘设置，在针头端翘起时，不会暴露在盒体外，而是被外盖内壁挡住，防止针头上的血液外溢造成污染。
作为优选，所述裁剪刀片的切割方向向下倾斜。在剪切时，刀片对输液管的作用力向下前方，护士手握输液管，可以提供一个向上的提拉力，更利于剪断输液管。
作为优选，所述裁剪刀片的切割方向的倾斜角度为5°至45°，更优选10-30°，更优选为20°。
作为优选，所述外盖通过贯穿所述盒盖的轴销转动连接在所述盒盖上。
作为优选，所述盒体为锥形，防止侧倾。
作为优选，所述盒盖上还设置有取针孔，用于取下注射器上的针头。
通过实施上述技术方案，本实用新型具有如下优点：
1.通过旋转外盖，实现裁剪刀片与配合刀片的配合，剪断输液管，输液针头掉入盒体内，无需额外使用剪刀，操作更方便；
2. 通过优化刀片的切割方向，剪切效果好；
3. 锥形盒体设计，不易倾倒；
4. 设计合理，适用于大小型利器盒。
附图说明
附图1为本实用新型一实施例的结构示意图；
附图2为本实用新型一实施例的盒盖和上盖的示意图；

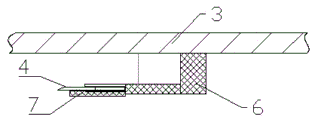

附图3为本实用新型一实施例中L型刀座的剖视图；
附图4为本实用新型一实施例中刀片座的剖视图。
具体实施方式
下面结合附图，对本实用新型的技术方案作进一步详细说明。
实施例1
如附图1所示，一种具有剪断输液管功能的利器盒，塑料材质，包括0.5L或1L大小的盒体1和连接于所述盒体顶部的盒盖2，在盒体上方敞口，边缘设置外螺纹，盒盖内设置内螺纹，盒体与盒盖之间螺纹连接，该处设计与市场上现有的设计相同。盒体呈上小下大的锥形，不易于倾倒。
盒盖上开设有盒盖孔201，盒盖孔可以是规则的圆形、椭圆形等，也可以是不规则的形状，本实施例采用规则的椭圆形。在盒盖孔的旁边还开有一个取针孔202，主要是用于取下注射器的针头。在盒盖外通过轴销可转动设置外盖3，所述外盖上开设有与盒盖孔形状相同的外盖孔301，外盖孔的面积稍大于盒盖孔的面积，外盖孔能够通过转动外盖对准所述盒盖孔，暴露盒盖孔和取针孔。
盒盖的边缘向上凸起，外盖位于凸起所围成的凹槽内。
为了在不额外使用剪刀的情况下，剪下输液管的输液针头，在外盖上设置有裁剪刀片4，所述盒盖上设置有配合刀片8，具体的结构如附图2-4所示：在盒盖的下表面上设有刀片座5，包括与盒盖焊接的刀片安装块51、与刀片安装块一体的限制功能块52，配合刀片安装在刀片安装块上，与裁剪刀片配合实现裁剪输液管。在外盖的下表面上焊接有L型刀座6，抵块7设置在L型刀座上，且位于裁剪刀片的下方，作用于所述限制功能块上，当抵块抵住限制功能块时，裁剪刀片的刀口超出抵块的最前端，在实现剪切时，抵块与限制功能块夹住输液管，在利器盒外，护士用手拉住输液管，两者同时给输液管提供一定的张力，更便于剪断输液管。
配合刀片距离盒盖孔的边缘至少1厘米，本实施例1厘米。在剪切时，输液管的针头端会上翘，远离边缘设置，在针头端翘起时，不会暴露在盒体外，而是被外盖内壁挡住，防止针头上的血液外溢造成污染。
实施例2
在实施例1的基础上改进，裁剪刀片的切割方向向下倾斜。在剪切时，刀片对输液管的作用力向下前方，护士手握输液管，可以提供一个向上的提拉力，更利于剪断输液管。倾斜角度优选为20°，同时配合刀片向上倾斜，倾斜角度相同。
Claims (9)
1.一种具有剪断输液管功能的利器盒，包括盒体和连接于所述盒体顶部的盒盖，其特征在于，所述盒盖上开设有盒盖孔，在所述盒盖可转动设置有外盖，所述外盖上开设有外盖孔，所述外盖孔能够通过转动外盖对准所述盒盖孔，所述外盖上设置有裁剪刀片，所述盒盖上或者盒体内壁上设置有配合刀片。
2.根据权利要求1所述一种具有剪断输液管功能的利器盒，其特征在于，所述配合刀片通过刀片座安装在所述盒盖的下表面上。
3.根据权利要求2所述一种具有剪断输液管功能的利器盒，其特征在于，所述刀片座包括与所述盒盖连接的刀片安装块、与所述刀片安装块连接的限制功能块，所述配合刀片安装在所述刀片安装块上，所述外盖上设置有作用于所述限制功能块上的抵块。
4.根据权利要求1所述一种具有剪断输液管功能的利器盒，其特征在于，所述配合刀片距离所述盒盖孔的边缘至少1厘米。
5.根据权利要求1所述一种具有剪断输液管功能的利器盒，其特征在于，所述裁剪刀片的切割方向向下倾斜。
6.根据权利要求5所述一种具有剪断输液管功能的利器盒，其特征在于，所述裁剪刀片的切割方向的倾斜角度为5°至45°。
7.根据权利要求1所述一种具有剪断输液管功能的利器盒，其特征在于，所述外盖通过贯穿所述盒盖的轴销转动连接在所述盒盖上。
8.根据权利要求1所述一种具有剪断输液管功能的利器盒，其特征在于，所述盒体为锥形。
9.根据权利要求1所述一种具有剪断输液管功能的利器盒，其特征在于，所述盒盖上还设置有取针孔。
