本实用新型涉及建筑装饰技术领域，公开了一种新型建筑用复合板，包括基板、上表层和下表层，基板的上表面与上表层的下表面固定连接，基板的下表面与下表层的上表面固定连接，上表层包括隔音板、装饰板和树脂漆层，下表层包括蜂窝板、吸音板、隔热板、防水板和发泡板，本实用新型通过隔音板对声音进行阻隔，防止声音向墙体传递，通过蜂窝板降低声音震动的频率，通过吸音板对声音进行吸附消除，具有加复合板的隔音效果，防止隔音效果较差影响到别人的优点，通过装饰板和树脂漆层增加了装饰的效果，通过隔热板增加了室内外隔热效果，防止室内外热量流通，通过防水板增加了复合板的防水效果。
Description
技术领域
本实用新型涉及建筑装饰技术领域，具体为一种新型建筑用复合板。
背景技术
在建筑装饰的过程中需要使用到装饰板对建筑内墙和外墙进行防护装饰，因复合板造价较低性能较高的因素现有的装饰用板材大多采用复合板，但是现有的复合板板材的隔音效果较差，对于学声乐的人在家练习乐器时，产生的声音因隔音问题易对别人造成不适。
实用新型内容
本实用新型提供了一种新型建筑用复合板，该新型建筑用复合板，具有增加复合板的隔音效果，防止隔音效果较差影响到别人的优点。
为实现以上目的，本实用新型通过以下技术方案予以实现：一种新型建筑用复合板，包括基板、上表层和下表层，所述基板的上表面与上表层的下表面固定连接，所述基板的下表面与下表层的上表面固定连接。
所述上表层包括隔音板、装饰板和树脂漆层，所述隔音板的下表面与基板的上表面固定连接，所述隔音板的上表面与装饰板的下表面固定连接，所述装饰板的上表面涂抹有树脂漆层。
所述下表层包括蜂窝板、吸音板、隔热板、防水板和发泡板，所述蜂窝板的上表面与基板的下表面固定连接，所述蜂窝板的下表面与吸音板的上表面固定连接，所述吸音板的下表面与隔热板的上表面固定连接，所述隔热板的下表面与防水板的上表面固定连接，所述防水板的下表面与发泡板的上表面固定连接。
优选的，所述隔音板的材质为石膏板，石膏板是一种重量轻、强度较高、厚度较薄、加工方便以及隔音绝热和防火等性能较好的建筑材料。
优选的，所述蜂窝板的材质为铝制，蜂窝材料具有抗高风压、减震，隔音、保温、阻燃和比强度高等优良性能。
优选的，所述吸音板的材质为聚酯纤维，聚酯纤维板是一种以聚酯纤维为原料经热压成型制成的兼具吸音功能的装饰材料，能创造一个安静的作业生活空间。
优选的，所述隔热板的材质由云母纸与有机硅胶水粘合、加温和压制而成，其中云母含量约为90%，有机硅胶水含量为10%，具有优良的抗弯强度与加工性能，该产品抗弯强度高、隔热效果较强且韧性较好。
优选的，所述防水板的材质为高密度聚乙烯防水材料，高密度聚乙烯具有良好的耐热性和耐寒性、疏水性、化学稳定性好，还具有较高的刚性和韧性和机械强度好。
优选的，所述发泡板的材质为PE板，具有韧性高、抗拉、耐腐蚀、耐低温和耐磨性能好等特点。
借由上述技术方案，本实用新型提供了一种新型建筑用复合板。至少具备以下有益效果：
（1）、该新型建筑用复合板，通过隔音板对声音进行阻隔，防止声音向墙体传递，通过蜂窝板降低声音震动的频率，通过吸音板对声音进行吸附消除，具有加复合板的隔音效果，防止隔音效果较差影响到别人的优点。
（2）、该新型建筑用复合板，通过装饰板和树脂漆层增加了装饰的效果，通过隔热板增加了室内外隔热效果，防止室内外热量流通，通过防水板增加了复合板的防水效果，通过发泡板增加了抗拉、耐腐蚀、耐低温和，耐磨性能好等优点。
附图说明
此处所说明的附图用来提供对本实用新型的进一步理解，构成本申请的一部分：
图1为本实用新型的结构示意图；

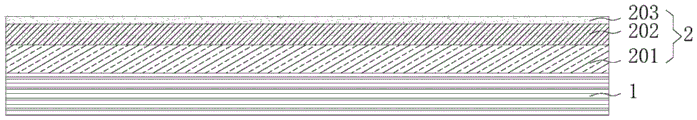

图2为本实用新型图1中上表层的结构示意图；
图3为本实用新型图1中下表层的结构示意图。
图中：1基板、2上表层、201隔音板、202装饰板、203树脂漆层、3下表层、301蜂窝板、302吸音板、303隔热板、304防水板、305发泡板。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
请参阅图1-3，本实用新型提供一种技术方案：一种新型建筑用复合板，包括基板1、上表层2和下表层3，基板1的上表面与上表层2的下表面固定连接，基板1的下表面与下表层3的上表面固定连接。
上表层2包括隔音板201、装饰板202和树脂漆层203，隔音板201的下表面与基板1的上表面固定连接，隔音板201的材质为石膏板，石膏板是一种重量轻、强度较高、厚度较薄、加工方便以及隔音绝热和防火等性能较好的建筑材料，通过隔音板201对声音进行阻隔，防止声音向墙体传递，隔音板201的上表面与装饰板202的下表面固定连接，装饰板202的上表面涂抹有树脂漆层203，通过装饰板202和树脂漆层203增加了装饰的效果。
下表层3包括蜂窝板301、吸音板302、隔热板303、防水板304和发泡板305，蜂窝板301的上表面与基板1的下表面固定连接，蜂窝板301的材质为铝制，蜂窝材料具有抗高风压、减震，隔音、保温、阻燃和比强度高等优良性能，通过蜂窝板301降低声音震动的频率，蜂窝板301的下表面与吸音板302的上表面固定连接，吸音板302的材质为聚酯纤维，聚酯纤维板是一种以聚酯纤维为原料经热压成型制成的兼具吸音功能的装饰材料，能创造一个安静的作业生活空间，通过吸音板302对声音进行吸附消除，具有加复合板的隔音效果，防止隔音效果较差影响到别人的优点，吸音板302的下表面与隔热板303的上表面固定连接，隔热板303的材质由云母纸与有机硅胶水粘合、加温和压制而成，其中云母含量约为90%，有机硅胶水含量为10%，具有优良的抗弯强度与加工性能，该产品抗弯强度高、隔热效果较强且韧性较好，通过隔热板303增加了室内外隔热效果，防止室内外热量流通，隔热板303的下表面与防水板304的上表面固定连接，防水板304的材质为高密度聚乙烯防水材料，高密度聚乙烯具有良好的耐热性和耐寒性、疏水性、化学稳定性好，还具有较高的刚性和韧性和机械强度好，通过防水板304增加了复合板的防水效果，防水板304的下表面与发泡板305的上表面固定连接，发泡板305的材质为PE板，具有韧性高、抗拉、耐腐蚀、耐低温和耐磨性能好等特点。
综上所述：该新型建筑用复合板，通过隔音板201对声音进行阻隔，防止声音向墙体传递，通过蜂窝板301降低声音震动的频率，通过吸音板302对声音进行吸附消除，具有加复合板的隔音效果，防止隔音效果较差影响到别人的优点。
该新型建筑用复合板，通过装饰板202和树脂漆层203增加了装饰的效果，通过隔热板303增加了室内外隔热效果，防止室内外热量流通，通过防水板304增加了复合板的防水效果，通过发泡板305增加了抗拉、耐腐蚀、耐低温和，耐磨性能好等优点。
以上对本实用新型所提供的新型建筑用复合板进行了详细介绍。本实用新型应用了具体个例对本实用新型的原理及实施方式进行了阐述，以上实施例的说明只是用于帮助理解本实用新型的方法及其核心思想。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理的前提下，还可以对本实用新型进行若干改进和修饰，这些改进和修饰也落入本实用新型权利要求的保护范围内。
Claims (7)
1.一种新型建筑用复合板，包括基板（1）、上表层（2）和下表层（3），其特征在于：所述基板（1）的上表面与上表层（2）的下表面固定连接，所述基板（1）的下表面与下表层（3）的上表面固定连接；
所述上表层（2）包括隔音板（201）、装饰板（202）和树脂漆层（203），所述隔音板（201）的下表面与基板（1）的上表面固定连接，所述隔音板（201）的上表面与装饰板（202）的下表面固定连接，所述装饰板（202）的上表面涂抹有树脂漆层（203）；
所述下表层（3）包括蜂窝板（301）、吸音板（302）、隔热板（303）、防水板（304）和发泡板（305），所述蜂窝板（301）的上表面与基板（1）的下表面固定连接，所述蜂窝板（301）的下表面与吸音板（302）的上表面固定连接，所述吸音板（302）的下表面与隔热板（303）的上表面固定连接，所述隔热板（303）的下表面与防水板（304）的上表面固定连接，所述防水板（304）的下表面与发泡板（305）的上表面固定连接。
2.根据权利要求1所述的一种新型建筑用复合板，其特征在于：所述隔音板（201）的材质为石膏板。
3.根据权利要求2所述的一种新型建筑用复合板，其特征在于：所述蜂窝板（301）的材质为铝制。
4.根据权利要求3所述的一种新型建筑用复合板，其特征在于：所述吸音板（302）的材质为聚酯纤维。
5.根据权利要求4所述的一种新型建筑用复合板，其特征在于：所述隔热板（303）的材质由云母纸与有机硅胶水组成。
6.根据权利要求5所述的一种新型建筑用复合板，其特征在于：所述防水板（304）的材质为高密度聚乙烯防水材料。
7.根据权利要求6所述的一种新型建筑用复合板，其特征在于：所述发泡板（305）的材质为PE板。
