Abstract
本实用新型公开了一种彩铝注胶前的铝材清洁装置，包括基座，设置在基座上的注胶机，所述注胶机的一侧两端设有第一连接座与第二连接座，所述第一连接座与第二连接座之间活动设有与电机连接的转轴，固定设有空心轴以及与水泵连接的水管，所述转轴外侧设有刷体，所述水管上设有若干个喷嘴，所述空心轴外侧设有与空心轴活动连接的海绵筒。本实用新型通过刷体与喷嘴对铝材进行洗刷，同时使用海绵筒对洗刷好的铝材进行擦干，使铝材表面的浮灰等污染物可以被清洁，铝材在注胶过程中可以均匀注胶，并提高了其粘着性。
Description
技术领域
本实用新型涉及金属制品加工设备改造技术领域，尤其涉及一种彩铝注胶前的铝材清洁装置。
背景技术
彩铝是指对铝合金的表面进行着色处理，因铝合金性能十分稳定，不易被腐蚀，一般表层经特殊处理后可以保证至少30年不褪色，且其密度小、硬度高，单位体积的重量时金属材料中最轻的，是最近兴起与门窗领域的一种新型材，在彩铝进行注胶前，由于铝材表面粘有浮灰等污染物，使铝材在注胶过程中出现注胶不均匀，以及粘着性降低等问题。
实用新型内容
本实用新型的主要目的在于提供一种彩铝注胶前的铝材清洁装置，本实用新型装置通过刷体与喷嘴对铝材进行洗刷，同时使用海绵筒对洗刷好的铝材进行擦干，使铝材表面的浮灰等污染物可以被清洁，铝材在注胶过程中可以均匀注胶，并提高了其粘着性。本实用新型可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种彩铝注胶前的铝材清洁装置，包括基座，设置在基座上的注胶机，所述注胶机的一侧两端设有第一连接座与第二连接座，所述第一连接座与第二连接座之间活动设有与电机连接的转轴，固定设有空心轴以及与水泵连接的水管，所述转轴外侧设有刷体，所述水管上设有若干个喷嘴，所述空心轴外侧设有与空心轴活动连接的海绵筒。
进一步的，所述第一连接座内设有电机槽，所述电机槽内设有电机，所述转轴的一侧穿过第一连接座与电机固定连接，所述转轴的另一侧通过轴座与第二连接座活动连接，通过电机转动带动转轴上的刷体旋转刷除附着在铝材表面的污染物。
进一步的，所述第二连接座内设有水泵槽与，所述水泵槽内设有水泵，所述水泵的一侧与水管连接。
进一步的，所述基座位于水管的下方设有接水槽，所述接水槽一侧设有与水泵槽连接的进水口，所述进水口内设有过滤网，接水槽可以接收从冲洗铝材后的污水，并通过过滤网过滤后从进水口进入水泵槽，再次循环利用，节约用水。
进一步的，所述第二连接座内位于水泵槽的一侧设有热风机槽，所述热风机槽内设有热风机，所述热风机与空心轴固定连接，所述空心轴上设有若干个透气孔，海绵筒在擦拭铝材上的水时，由于长时间擦拭导致海绵筒积水过多，通过热风机向空心轴内吹热风，并从透气孔中吹向海绵筒，使海绵筒不断的被烘干，提升其擦拭效果。
进一步的，所述水管安装高度高于刷体，可以对铝材进行冲刷时不受刷体阻挡，同时由高向下冲刷，提高冲击力。
工作原理：当铝材通过压辊将要传动到注胶机的入口时，启动电机带动转轴翻转，并打开水泵，通过水管上的喷嘴喷水以及转轴上的刷体对铝材表面进行刷洗，刷洗过后的铝材再经过海绵筒的擦拭，将铝材刷洗后的水擦拭干净，经过刷洗和擦拭后的铝材从入口进入注胶机开始注胶。
有益效果：可以在铝材注胶之前进行快速的洗刷与擦拭，使铝材注胶时不受浮灰杂物的影响可以注胶的更加均匀，同时粘着性较高。
附图说明
图1为本实用新型的整体结构示意图。
图2为本实用新型俯视以及第一连接座和第二连接座内部结构示意图。

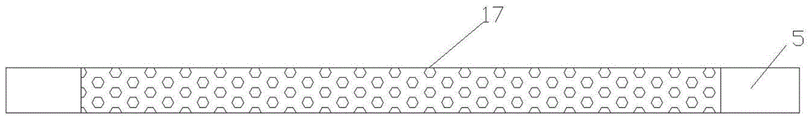

图3为本实用新型空心轴结构示意图。
图中：1基座；2注胶机；3第一连接座；4第二连接座；5空心轴；6进水口；7过滤网；8接水槽；9喷嘴；10水管；11海绵筒；12热风机槽；13电机；14水泵槽；15热风机；16水泵；17透气孔；18轴座；19刷体；20转轴；21电机槽。
具体实施方式
为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
如图1-3所示，一种彩铝注胶前的铝材清洁装置，包括基座1，设置在基座1上的注胶机2，所述注胶机2的一侧两端设有第一连接座3与第二连接座4，所述第一连接座3与第二连接座4之间活动设有与电机13连接的转轴20，固定设有空心轴5以及与水泵16连接的水管10，所述转轴20外侧设有刷体19，所述水管10上设有若干个喷嘴9，所述空心轴5外侧设有与空心轴5活动连接的海绵筒11。
其中，所述第一连接座3内设有电机槽21，所述电机槽21内设有电机13，所述转轴20的一侧穿过第一连接座3与电机13固定连接，所述转轴20的另一侧通过轴座18与第二连接座4活动连接。
其中，所述第二连接座4内设有水泵槽14，所述水泵槽14内设有水泵16，所述水泵16的一侧与水管10连接。
其中，所述基座1位于水管10的下方设有接水槽8，所述接水槽8一侧设有与水泵槽14连接的进水口6，所述进水口6内设有过滤网7。
其中，所述第二连接座4内位于水泵槽的一侧设有热风机槽，所述热风机槽内设有热风机，所述热风机与空心轴固定连接，所述空心轴5上设有若干个透气孔17。
其中，所述水管10安装高度高于刷体19。
实施例：当铝材通过压辊将要传动到注胶机2的入口时，启动电机13带动转轴20翻转，并打开水泵16，通过水管10上的喷嘴9喷水以及转轴20上的刷体19对铝材表面进行刷洗，刷洗过后的铝材再经过海绵筒11的擦拭，将铝材刷洗后的水擦拭干净，经过刷洗和擦拭后的铝材从入口进入注胶机2开始注胶。
以上只通过说明的方式描述了本实用新型的某些示范性实施例，毋庸置疑，对于本领域的普通技术人员，在不偏离本实用新型的精神和范围的情况下，可以用各种不同的方式对所描述的实施例进行修正。因此，上述附图和描述在本质上是说明性的，不应理解为对本实用新型权利要求保护范围的限制。
Claims (6)
1.一种彩铝注胶前的铝材清洁装置，包括基座，设置在基座上的注胶机，其特征在于：所述注胶机的一侧两端设有第一连接座与第二连接座，所述第一连接座与第二连接座之间活动设有与电机连接的转轴，固定设有空心轴以及与水泵连接的水管，所述转轴外侧设有刷体，所述水管上设有若干个喷嘴，所述空心轴外侧设有与空心轴活动连接的海绵筒。
2.根据权利要求1所述的一种彩铝注胶前的铝材清洁装置，其特征在于：所述第一连接座内设有电机槽，所述电机槽内设有电机，所述转轴的一侧穿过第一连接座与电机固定连接，所述转轴的另一侧通过轴座与第二连接座活动连接。
3.根据权利要求1所述的一种彩铝注胶前的铝材清洁装置，其特征在于：所述第二连接座内设有水泵槽，所述水泵槽内设有水泵，所述水泵的一侧与水管连接。
4.根据权利要求1或权利要求3所述的一种彩铝注胶前的铝材清洁装置，其特征在于：所述基座位于水管的下方设有接水槽，所述接水槽一侧设有与水泵槽连接的进水口，所述进水口内设有过滤网。
5.根据权利要求1所述的一种彩铝注胶前的铝材清洁装置，其特征在于：所述第二连接座内位于水杯槽的一侧设有热风机槽，所述热风机槽内设有热风机，所述热风机与空心轴固定连接，所述空心轴上设有若干个透气孔。
6.根据权利要求1所述的一种彩铝注胶前的铝材清洁装置，其特征在于：所述水管安装高度高于刷体。
