Abstract
本实用新型涉及一种儿童用可调节型前臂保护吊带，包括本体、肩部吊带和腰部固定带，所述本体为长方形，所述本体四角各设有一个吊环，所述本体由两块护板和设置在两块所述护板中间的弹性连接块组成，所述护板上设有两条横向折叠线，所述护板被横向折叠线分隔成两块侧向护板和一块底部护板，所述侧向护板上设有外固定保护套，所述肩部吊带两端均设有带扣，所述肩部吊带两端穿过所述吊环将所述护板折起并通过所述带扣固定，所述腰部固定带设置在所述本体的外侧。本实用新型用于儿童上肢骨折患者的上肢固定，可以根据手臂的长度进行适当调节，并且对设置有外固定架的骨折手臂进行保护防止活动时受到意外损伤，固定稳定可靠。
Description
技术领域：
本实用新型涉及医疗器械技术领域，具体涉及一种儿童用可调节型前臂保护吊带。
背景技术：
上肢损伤(尺挠骨骨折、肩关节脱位、肘关节脱位等)是骨科常见的病例，临床上一般会采取保守治疗或者手术的方式进行处理，在治疗后均需要通过悬挂前臂吊带来使患者的上肢处于合适的治疗姿势，使患肢处于半免负荷状态，减轻患肢负担，促进损伤部位的康复。对于儿童上肢损伤患者，由于儿童在进行前臂悬挂后，经常需要在学校等场合进行户外活动，特别容易被撞到造成二次伤害，而且对于骨折严重的患者，前臂上还会设有外固定架，而且儿童的手臂长度各不相同，骨折部位也不一样，需要根据相应的骨折位置进行调节以更好地保护骨折部位，普通的前臂吊带没有防撞功能，也不能对外固定架进行防护，固定不牢固，不能避免前臂摆动，容易产生意外伤害。专利号为ZL201721162014.9的专利通过设置加强带和腰部固定带来加强对前臂的束缚力，以增加吊带的稳定性，解决普通的前臂吊带上肢容易摆动的问题，但是没有防撞和保护外固定架的功能，长度调整也不方便。
实用新型内容：
(一)解决的技术问题
本实用新型旨在提供一种儿童用可调节型前臂保护吊带，用于儿童前臂骨折治疗时的防护固定，可以根据儿童手臂的长度进行适当调节，并且对设置有外固定架的骨折手臂进行保护防止活动时受到意外损伤，固定稳定可靠，解决现有的前臂吊带没有防撞功能，长度调整不便的问题。
(二)技术方案：
为解决上述技术问题，本实用新型采用如下技术方案：一种儿童用可调节型前臂保护吊带，包括本体、肩部吊带和腰部固定带，所述本体为长方形，所述本体四角各设有一个吊环，所述本体由两块护板和设置在两块所述护板中间的弹性连接块组成，所述护板上设有两条横向折叠线，所述护板被所述横向折叠线分隔成两块侧向护板和一块底部护板，两块所述侧向护板边沿分别设有相互配合的第一魔术贴A面和第一魔术贴B面，其中一块所述侧向护板的内侧设有外固定保护套，所述肩部吊带两端均设有带扣，所述肩部吊带两端穿过所述吊环将所述护板通过所述横向折叠线折起并通过所述带扣固定，所述腰部固定带设置在所述本体的外侧，所述腰部固定带的两端分别设置在两块所述侧向护板的外侧。
进一步地，所述外固定保护套包括壳体和伸缩部，所述壳体和所述伸缩部均为中空半圆形，所述伸缩部的一端设置在所述壳体内部，并通过拉伸弹簧与所述壳体内部连接，所述伸缩部的另一端设有拉伸带，所述拉伸带的顶端设有第二魔术贴A面，与所述外固定保护套中间隔有所述弹性连接块的所述侧向护板上设有与所述第二魔术贴A面配合的第二魔术贴B面。所述伸缩部可以通过所述拉伸带从所述壳体内拉出，通过所述第二魔术贴A面和所述第二魔术贴B面互相粘贴配合固定，所述伸缩部和所述壳体配合对儿童手臂朝外的一侧进行防护，并可以根据手臂的长度和设置在手臂上的外固定架的长度调节所述伸缩部的拉出长度。
进一步地，所述第二魔术贴A面侧面设有挂钩，所述第二魔术贴B面侧面设有与所述挂钩配合的挂环。所述挂钩和所述挂环配合可以防止所述第二魔术贴A面和所述第二魔术贴B面互相粘贴配合固定后，由于所述拉伸弹簧的拉力导致松脱，保证贴合稳固。
进一步地，所述弹性连接块为弹性绷带，所述底部护板内侧设有棉垫。所述弹性连接块采用弹性绷带，可以方便拉伸调节长度，所述棉垫用于提升儿童骨折手臂放置在所述侧面护板和所述底部护板之间时，在所述底部护板上的舒适感。
进一步地，所述腰部固定带上设有调节扣，所述腰部固定带为尼龙布带。所述腰部固定带可以通过所述调节扣调节松紧度，以便对所述弹性连接块进行拉伸调节，保证固定稳定。
进一步地，所述侧向护板外侧还设有提示标签。所述提示标签用于对外界进行提示提醒周围人群避免接触上肢固定处，防止造成伤害。
使用时，通过所述肩部吊带的两端穿过所述吊环将所述侧面护板沿着所述横向折叠线折起，然后通过所述带扣进行固定，将所述腰部固定带围绕患者的腰部进行固定，通过所述调节扣调节所述弹性连接块达到合适的拉伸长度，患者的手臂放入所述侧向护板和所述底部护板之间，所述外固定保护套在所述侧向护板内侧，对患者的手臂朝外的一侧进行防护，所述伸缩部可以通过所述拉伸带从所述壳体内拉出，通过所述第二魔术贴A面和所述第二魔术贴B面互相粘贴配合固定，所述伸缩部和所述壳体配合对儿童手臂朝外的一侧进行防护，并可以根据手臂的长度和设置在手臂上的外固定架的长度调节所述伸缩部的拉出长度，将所述第一魔术贴A面和所述第一魔术贴B面互相贴合，将患者的手臂包裹在所述侧向护板和所述底部护板之间，所述肩部吊带挂在患者的肩部即可完成固定。
(三)有益效果：
相对于现有技术，本实用新型产生的有益效果是：(1)通过设置外固定保护套对儿童手臂骨折部位进行防护，特别是手臂上设有外固定架的情况，有效防止患者活动时被意外撞到造成二次伤害。(2)可以根据手臂的长度进行调节，适用于各个年龄段不同手臂长度的患者。
附图说明：
为了更清楚地说明本实用新型实施例中的技术方案，下面将对实施例中所需要使用的附图作简单地介绍。
图1是本实用新型实施例所述儿童用可调节型前臂保护吊带的整体结构示意图；
图2是本实用新型实施例所述儿童用可调节型前臂保护吊带所述本体部位的正面结构示意图；
图3是本实用新型实施例所述儿童用可调节型前臂保护吊带所述本体部位的背面结构示意图；
图4是本实用新型实施例所述儿童用可调节型前臂保护吊带所述外固定保护套的整体结构示意图；

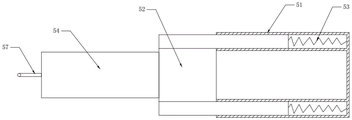

图5是本实用新型实施例所述儿童用可调节型前臂保护吊带所述外固定保护套的剖面结构示意图；
图中：1、本体；11、护板；111、侧向护板；112、底部护板；12、弹性连接块；13、横向折叠线；14、第一魔术贴A面；15、第一魔术贴B面；2、肩部吊带；3、腰部固定带；4、吊环；5、外固定保护套；51、壳体；52、伸缩部；53、拉伸弹簧；54、拉伸带；55、第二魔术贴A面；56、第二魔术贴B面；57、挂钩；58、挂环；6、带扣；7、棉垫；8、调节扣；9、提示标签
具体实施方式：
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述。
如图1至图5所示的一种儿童用可调节型前臂保护吊带，包括本体1、肩部吊带2和腰部固定带3，本体1为长方形，本体1四角各设有一个吊环4，本体1由两块护板11和设置在两块护板11中间的弹性连接块12组成，护板11上设有两条横向折叠线13，护板11被横向折叠线13分隔成两块侧向护板111和一块底部护板112，两块侧向护板111边沿分别设有相互配合的第一魔术贴A面14和第一魔术贴B面15，其中一块侧向护板111的内侧设有外固定保护套5，肩部吊带2两端均设有带扣6，肩部吊带2两端穿过吊环4将护板11通过横向折叠线13折起并通过带扣6固定，腰部固定带3设置在本体1的外侧，腰部固定带3的两端分别设置在两块侧向护板111的外侧。
优选地，外固定保护套5包括壳体51和伸缩部52，壳体51和伸缩部52均为中空半圆形，伸缩部52的一端设置在壳体51内部，并通过拉伸弹簧53与壳体51内部连接，伸缩部52的另一端设有拉伸带54，拉伸带54的顶端设有第二魔术贴A面55，与外固定保护套5中间隔有弹性连接块12的侧向护板111上设有与第二魔术贴A面55配合的第二魔术贴B面56。伸缩部52可以通过拉伸带54从壳体51内拉出，通过第二魔术贴A面55和第二魔术贴B面56互相粘贴配合固定，伸缩部52和壳体51配合对儿童手臂朝外的一侧进行防护，并可以根据手臂的长度和设置在手臂上的外固定架的长度调节伸缩部52的拉出长度。
优选地，第二魔术贴A面55侧面设有挂钩57，第二魔术贴B面56侧面设有与挂钩57配合的挂环58。挂钩57和挂环58配合可以防止第二魔术贴A面55和第二魔术贴B面56互相粘贴配合固定后，由于拉伸弹簧53的拉力导致松脱，保证贴合稳固。
优选地，弹性连接块12为弹性绷带，底部护板112内侧设有棉垫7。弹性连接块12采用弹性绷带，可以方便拉伸调节长度，棉垫7用于提升儿童骨折手臂放置在侧面护板111和底部护板112之间时，在底部护板112上的舒适感。
优选地，腰部固定带3上设有调节扣8，腰部固定带3为尼龙布带。腰部固定带3可以通过调节扣8调节松紧度，以便对弹性连接块12进行拉伸调节，保证固定稳定。
优选地，侧向护板111外侧还设有提示标签9。提示标签9用于对外界进行提示提醒周围人群避免接触上肢固定处，防止造成伤害。
本实用新型实施例所述的儿童用可调节型前臂保护吊带的使用方法如下：
使用时，通过肩部吊带2的两端穿过吊环4将侧面护板111沿着横向折叠线13折起，然后通过带扣6进行固定，将腰部固定带3围绕患者的腰部进行固定，通过调节扣8调节弹性连接块12达到合适的拉伸长度，患者的手臂放入侧向护板111和底部护板112之间，外固定保护套5在侧向护板111内侧，对患者的手臂朝外的一侧进行防护，伸缩部52可以通过拉伸带54从壳体51内拉出，通过第二魔术贴A面55和第二魔术贴B面56互相粘贴配合固定，伸缩部52和壳体51配合对儿童手臂朝外的一侧进行防护，并可以根据手臂的长度和设置在手臂上的外固定架的长度调节伸缩部52的拉出长度，将第一魔术贴A面14和第一魔术贴B面15互相贴合，将患者的手臂包裹在侧向护板111和底部护板112之间，肩部吊带2挂在患者的肩部即可完成固定。
综上所述，本实用新型提供的儿童用可调节型前臂保护吊带，用于儿童前臂骨折治疗时的防护固定，可以根据儿童手臂的长度进行适当调节，并且对设置有外固定架的骨折手臂进行保护防止活动时受到意外损伤，固定稳定可靠，解决现有的前臂吊带没有防撞功能，长度调整不便的问题。
上面以举例方式对本实用新型进行了说明，但本实用新型不限于上述具体实施例，凡基于本实用新型所做的任何改动或变型均属于本实用新型要求保护的范围。
Claims (6)
1.一种儿童用可调节型前臂保护吊带，包括本体、肩部吊带和腰部固定带，其特征在于：所述本体为长方形，所述本体四角各设有一个吊环，所述本体由两块护板和设置在两块所述护板中间的弹性连接块组成，所述护板上设有两条横向折叠线，所述护板被所述横向折叠线分隔成两块侧向护板和一块底部护板，两块所述侧向护板边沿分别设有相互配合的第一魔术贴A面和第一魔术贴B面，其中一块所述侧向护板的内侧设有外固定保护套，所述肩部吊带两端均设有带扣，所述肩部吊带两端穿过所述吊环将所述护板通过所述横向折叠线折起并通过所述带扣固定，所述腰部固定带设置在所述本体的外侧，所述腰部固定带的两端分别设置在两块所述侧向护板的外侧。
2.根据权利要求1所述的一种儿童用可调节型前臂保护吊带，其特征在于：所述外固定保护套包括壳体和伸缩部，所述壳体和所述伸缩部均为中空半圆形，所述伸缩部的一端设置在所述壳体内部，并通过拉伸弹簧与所述壳体内部连接，所述伸缩部的另一端设有拉伸带，所述拉伸带的顶端设有第二魔术贴A面，与所述外固定保护套中间隔有所述弹性连接块的所述侧向护板上设有与所述第二魔术贴A面配合的第二魔术贴B面。
3.根据权利要求2所述的一种儿童用可调节型前臂保护吊带，其特征在于：所述第二魔术贴A面侧面设有挂钩，所述第二魔术贴B面侧面设有与所述挂钩配合的挂环。
4.根据权利要求1所述的一种儿童用可调节型前臂保护吊带，其特征在于：所述弹性连接块为弹性绷带，所述底部护板内侧设有棉垫。
5.根据权利要求1所述的一种儿童用可调节型前臂保护吊带，其特征在于：所述腰部固定带上设有调节扣，所述腰部固定带为尼龙布带。
6.根据权利要求1所述的一种儿童用可调节型前臂保护吊带，其特征在于：所述侧向护板外侧还设有提示标签。
