本实用新型公开了定位可调的LED灯具滑动支架,其特征在于:包括底板和底座,底板上固定地安装有两根导杆,导杆的顶部向内延伸地设有内凸条,导杆和底板共同围出导槽,底座连接在LED灯具的底部,底座的侧端向外延伸地设有可插入导槽的插入部,导杆的顶部还开设有安装槽,安装槽内固定地安装有定位块,定位块的侧端开设有调节螺纹孔,调节螺纹孔内螺接有对准底座的固定螺丝,底座上排列有供固定螺丝伸入的通孔,在底板的顶部的前后两端螺接有限位螺丝,限位螺丝可与底座相抵。本实用新型结构简单,设计合理,能够保证LED灯具稳定可靠地安装在底板上,并实现LED灯具位置的调节,以适应不同的使用需求。

Description

定位可调的LED灯具滑动支架
技术领域
本实用新型涉及灯具,具体涉及一种定位可调的LED灯具滑动支架。
背景技术
目前,LED灯已经广泛地运用在我们生活生产的各个领域,其中有一类强度较高,照明范围较大的LED灯具,其主要包括一个外壳体,在外壳体的内部安装有数量较多的LED灯,这类LED灯具,需要将外壳体固定安装在支架上,但是安装结构普遍比较复杂,LED灯具在安装完成后,其位置是无法进行调节的,而在不同的使用场合,常常需要根据不同的使用需求,对LED灯具的位置进行微调,以获得更好的使用效果或者更加便于其安装。
发明内容
鉴于背景技术的不足,本实用新型所要解决的技术问题是提供一种能够保证LED灯具稳定可靠地安装在底板上,并实现LED灯具位置的调节,以适应不同的使用需求的定位可调的LED灯具滑动支架。
为此,本实用新型是采用如下方案来实现的:
定位可调的LED灯具滑动支架,其特征在于:包括底板和底座,所述底板上固定地安装有两根导杆,所述导杆的顶部向内延伸地设有内凸条,所述导杆和所述底板共同围出导槽,所述底座连接在LED灯具的底部,所述底座的侧端向外延伸地设有可插入所述导槽的插入部,所述导杆的顶部还开设有安装槽,所述安装槽内固定地安装有定位块,所述定位块的侧端开设有调节螺纹孔,所述调节螺纹孔内螺接有对准所述底座的固定螺丝,所述底座上排列有供所述固定螺丝伸入的通孔,在所述底板的顶部的前后两端螺接有限位螺丝,所述限位螺丝可与所述底座相抵。
还包括支撑架,所述支撑架呈L形并具有横向部和竖向部,所述横向部与所述底板的底部贴合并与所述底板固定连接,所述横向部和竖向部上均开设有条形槽。
采用上述技术方案,本实用新型的优点为:1、结构简单,设计合理,能够实现规模化生产;2、通过将LED灯具放置在底座上,并在底座上设置与底板和导杆围出的导槽配合的插入部,可以方便地实现LED灯具与底座之间的滑动安装,确保LED灯具组装的稳定性,而且通过设置定位块对底座的位置进行调节,可以方便地实现灯具位置的调节。
附图说明
本实用新型有如下附图:

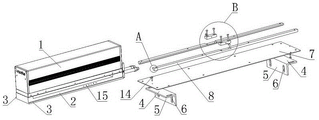

图1为本实用新型的分体结构图;
图2为图1中A指向处的局部放大图;
图3为图1中B指向处的局部放大图;
图4为本实用新型组装完成后的视图。
具体实施方式
如图所示,本实用新型公开的定位可调的LED灯具滑动支架,包括底板7和底座2,底板7上固定地安装有两根导杆8,导杆8的顶部向内延伸地设有内凸条9,导杆8和底板7共同围出导槽,底座2连接在LED灯具1的底部,底座2的侧端向外延伸地设有可插入导槽的插入部3,导杆8的顶部还开设有安装槽10,安装槽10内固定地安装有定位块12,定位块12的侧端开设有调节螺纹孔13,调节螺纹孔13内螺接有对准底座2的固定螺丝11,底座2上排列有供固定螺丝11伸入的通孔15,在底板7的顶部的前后两端螺接有限位螺丝14,限位螺丝14可与底座2相抵,对LED灯具1的位置进行限位,保证LED灯具不会从底板7上脱出。还包括支撑架,支撑架呈L形并具有横向部4和竖向部5,横向部4与底板7的底部贴合并与底板7固定连接,横向部4和竖向部5上均开设有条形槽6,方便底板7的固定安装。
本实用新型的这种结构,当进行LED灯具的组装时,可以将LED灯具1先固定安装在底座2的顶部,之后底座2上的插入部3插入到地板7和导杆8围出的导槽内,方便地实现LED灯具1与底板7的滑动组装,当LED灯具滑动至指定的位置后,通过旋入固定螺丝11,并插入到底座2上的通孔15内,即可实现LED灯具的定位设置,组装操作十分方便,而且通孔15排列设置有多个,能够实现LED灯具位置的调节,进而满足不同的使用需求,有效提升其实用性。

Claims (2)

1.定位可调的LED灯具滑动支架,其特征在于:包括底板(7)和底座(2),所述底板(7)上固定地安装有两根导杆(8),所述导杆(8)的顶部向内延伸地设有内凸条(9),所述导杆(8)和所述底板(7)共同围出导槽,所述底座(2)连接在LED灯具(1)的底部,所述底座(2)的侧端向外延伸地设有可插入所述导槽的插入部(3),所述导杆(8)的顶部还开设有安装槽(10),所述安装槽(10)内固定地安装有定位块(12),所述定位块(12)的侧端开设有调节螺纹孔(13),所述调节螺纹孔(13)内螺接有对准所述底座(2)的固定螺丝(11),所述底座(2)上排列有供所述固定螺丝(11)伸入的通孔(15),在所述底板(7)的顶部的前后两端螺接有限位螺丝(14),所述限位螺丝(14)可与所述底座(2)相抵。
2.根据权利要求1所述的定位可调的LED灯具滑动支架,其特征在于还包括支撑架,所述支撑架呈L形并具有横向部(4)和竖向部(5),所述横向部(4)与所述底板(7)的底部贴合并与所述底板(7)固定连接,所述横向部(4)和竖向部(5)上均开设有条形槽(6)。
