CN210899930U - 一种带有防水机构的电力柜 - Google Patents

Abstract

本实用新型公开了一种带有防水机构的电力柜，包括底座、伸缩套、柜体、挡水板、柜门、把手、防水升降组件、除尘散热组件、支撑杆、顶盖、通风口和防尘网，所述底座顶端固定安装有伸缩套，所述伸缩套的顶端与柜体底端外壁固定连接，所述底座内不设置有防水升降组件，所述柜体内设置有除尘散热组件；该实用新型，能安全有效的对电力柜进行防水，使用方便，能在雨雪天气的情况下，通过对柜体进行升高，防止被水淹没使得电力柜受潮、进水、锈蚀，影响安全用电，能对柜内和附着在电气设备上的灰尘吹落、吸出，在除尘的同时也可对柜内电气设备产生的热量通过抽风机排出，保证电力柜内设备的正常运行，提高电气设备的使用寿命。

Description

一种带有防水机构的电力柜

技术领域

本实用新型涉及电力柜技术领域，具体为一种带有防水机构的电力柜。

背景技术

电力柜是一种常用的电力基础设施，其内部装有大量的电力部件，随着电力技术的迅速发展，户外变电箱、电力柜等这些用于满足各类电器元件进行安装的柜具也得到充足发展，许多电力柜都在室外使用，由于天气因素的影响，在雨雪天气的情况下，现有的电力柜没有防水机构，使得电力柜很容易受潮、进水、锈蚀，影响安全用电，且灰尘进入电力柜后，灰尘容易附着在电气设备上，影响发热元件的通风散热，严重时，甚至会造成电气设备出现短路、接地等故障，降低电气设备的使用寿命。

实用新型内容

本实用新型的目的在于提供一种带有防水机构的电力柜，以解决上述背景技术中提出的问题。

为了解决上述技术问题，本实用新型提供如下技术方案：一种带有防水机构的电力柜，包括底座、伸缩套、柜体、挡水板、柜门、把手、防水升降组件、除尘散热组件、支撑杆、顶盖、通风口和防尘网，所述底座顶端固定安装有伸缩套，所述伸缩套的顶端与柜体底端外壁固定连接，所述底座内不设置有防水升降组件；

所述防水升降组件包括连接槽、滑槽、正反牙丝杆、转轮、滑板和连杆，所述底座顶端贯通开设有连接槽，所述连接槽下方且位于底座内部开设有滑槽，所述滑槽内水平转动安装有正反牙丝杆，所述正反牙丝杆的一侧贯通且通过轴承转动连接在滑槽内壁一侧，所述正反牙丝杆的一端固定安装有转轮，所述正反牙丝杆表面通过滚珠螺母固定安装有两个滑板，所述滑板两侧通过铰链固定连接有两个连杆的一端，所述连杆的另一端通过铰链固定连接在柜体底端外壁一侧，所述柜体内设置有除尘散热组件；

所述除尘散热组件包括液压杆、积风管、出风喷头、鼓风机、固定杆、导流罩、连接管、除尘箱、滑轨、除尘滤布和抽风机，所述柜体底端内壁固定安装有两个液压杆，所述液压杆的顶端固定安装有积风管，所述积风管表面贯通固定安装有若干个出风喷头，所述积风管底端外壁固定安装有鼓风机，所述鼓风机的排风口贯通固定连接在积风管底端外壁一侧，所述积风管上方且位于柜体顶端内壁固定安装有导流罩，所述柜体顶端外壁固定安装有除尘箱，所述除尘箱顶端外壁固定安装有抽风机，所述抽风机的入风口贯通固定连接在除尘箱顶端外壁。

进一步的，所述柜体外壁两侧均固定安装有若干个挡水板，且每个挡水板下方且位于柜体外壁均贯通开设有通风口，所述通风口内固定安装有防尘网，所述柜体外壁一侧通过铰链固定安装有柜门，所述柜门一侧固定安装有把手，所述柜体的顶端外壁固定安装有两个支撑杆的一端，且两个支撑杆的顶端固定安装有顶盖。

进一步的，所述导流罩顶端滚固定安装有两个固定杆的一端，所述固定杆的另一端与柜体顶端内壁固定连接，且两个固定杆之间位于导流罩顶端贯通固定安装有两个连接管的一端，所述连接管的另一端从下往上依次贯通柜体顶端内壁、除尘箱一侧外壁，且固定连接在除尘箱一侧外壁，所述除尘箱内壁两侧均固定安装有滑轨，所述滑轨内滑动连接有除尘滤布。

进一步的，所述转轮一侧靠近边缘处固定安装有转动手柄。

进一步的，所述伸缩套为橡胶伸缩套。

进一步的，所述柜体表面涂有防腐镀锌层。

进一步的，所述除尘箱一侧外壁贯通开设有通槽。

与现有技术相比，本实用新型所达到的有益效果是：该实用新型，能安全有效的对电力柜进行防水，使用方便，通过防水升降组件的设置，能在雨雪天气的情况下，通过对柜体进行升高，防止被水淹没使得电力柜受潮、进水、锈蚀，影响安全用电，通过除尘散热组件的设置，能对柜内和附着在电气设备上的灰尘吹落、吸出，在除尘的同时也可对柜内电气设备产生的热量通过抽风机排出，保证电力柜内设备的正常运行，提高电气设备的使用寿命。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

图1是本实用新型的整体结构示意图；

图2是本实用新型的主视剖切结构示意图；

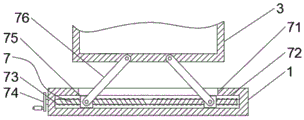

图3是本实用新型的防水升降组件主视剖切结构示意图；

图中：1、底座；2、伸缩套；3、柜体；4、挡水板；5、柜门；6、把手；7、防水升降组件；8、除尘散热组件；9、支撑杆；10、顶盖；11、通风口；12、防尘网；71、连接槽；72、滑槽；73、正反牙丝杆；74、转轮；75、滑板；76、连杆；81、液压杆；82、积风管；83、出风喷头；84、鼓风机；85、固定杆；86、导流罩；87、连接管；88、除尘箱；89、滑轨；810、除尘滤布；811、抽风机。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种带有防水机构的电力柜，包括底座1、伸缩套2、柜体3、挡水板4、柜门5、把手6、防水升降组件7、除尘散热组件8、支撑杆9、顶盖10、通风口11和防尘网12，底座1顶端固定安装有伸缩套2，伸缩套2为橡胶伸缩套，伸缩套2的顶端与柜体3底端外壁固定连接，柜体3表面涂有防腐镀锌层，柜体3外壁两侧均固定安装有若干个挡水板4，且每个挡水板4下方且位于柜体3外壁均贯通开设有通风口11，通风口11内固定安装有防尘网12，柜体3外壁一侧通过铰链固定安装有柜门5，柜门5一侧固定安装有把手6，柜体3的顶端外壁固定安装有两个支撑杆9的一端，且两个支撑杆9的顶端固定安装有顶盖10，底座1内不设置有防水升降组件7；

防水升降组件7包括连接槽71、滑槽72、正反牙丝杆73、转轮74、滑板75和连杆76，底座1顶端贯通开设有连接槽71，连接槽71下方且位于底座1内部开设有滑槽72，滑槽72内水平转动安装有正反牙丝杆73，正反牙丝杆73的一侧贯通且通过轴承转动连接在滑槽72内壁一侧，正反牙丝杆73的一端固定安装有转轮74，转轮74一侧靠近边缘处固定安装有转动手柄，正反牙丝杆73表面通过滚珠螺母固定安装有两个滑板75，滑板75两侧通过铰链固定连接有两个连杆76的一端，连杆76的另一端通过铰链固定连接在柜体3底端外壁一侧，柜体3内设置有除尘散热组件8；

除尘散热组件8包括液压杆81、积风管82、出风喷头83、鼓风机84、固定杆85、导流罩86、连接管87、除尘箱88、滑轨89、除尘滤布810和抽风机811，柜体3底端内壁固定安装有两个液压杆81，液压杆81的顶端固定安装有积风管82，积风管82表面贯通固定安装有若干个出风喷头83，积风管82底端外壁固定安装有鼓风机84，鼓风机84的排风口贯通固定连接在积风管82底端外壁一侧，积风管82上方且位于柜体3顶端内壁固定安装有导流罩86，柜体3顶端外壁固定安装有除尘箱88，除尘箱88顶端外壁固定安装有抽风机811，抽风机811的入风口贯通固定连接在除尘箱88顶端外壁，导流罩86顶端滚固定安装有两个固定杆85的一端，固定杆85的另一端与柜体3顶端内壁固定连接，且两个固定杆85之间位于导流罩86顶端贯通固定安装有两个连接管87的一端，连接管87的另一端从下往上依次贯通柜体3顶端内壁、除尘箱88一侧外壁，且固定连接在除尘箱88一侧外壁，除尘箱88一侧外壁贯通开设有通槽，除尘箱88内壁两侧均固定安装有滑轨89，滑轨89内滑动连接有除尘滤布810；该带有防水机构的电力柜在使用时，底座1内设置有防水升降组件7，当雨雪天气来临时，可通过转动转轮74上的转动手柄，来带动转轮74转动，从而带动正反牙丝杆73转动，正反牙丝杆73上套接有两个滑板75，进而带动两个滑板75在滑槽72内反向滑动，进而带动通过铰链连接的连杆76由倾斜状态慢慢成为竖直状态，进而带动柜体3上升，同时伸缩套2为防水橡胶伸缩套，在柜体3上升时，拉伸伸缩套2，防止水由柜体3底部进入柜体3内，柜体3外壁两侧均固定安装有若干个挡水板4，且每个挡水板4下方且位于柜体3外壁均贯通开设有通风口11，通风口11内固定安装有防尘网12，达到通风散热的效果，也可防止灰尘进入柜体3，柜体3外壁一侧通过铰链固定安装有柜门5，可通过拉动把手6将柜门5打开，柜体3的顶端外壁固定安装有顶盖10，可有效防止雨水对柜体3淋湿，柜体3设置有除尘散热组件8，通过液压杆81工作，带动积风管82上下移动，同时鼓风机84工作，将风由出风喷头83排出，可对电气设备表面附着的灰尘吹落，同时抽风机811工作，将柜体3内的带有灰尘和热量的空气经过导流罩86的作用进入除尘箱88，再经过除尘滤布810的过滤，将干净的空气和热量排出，且除尘箱88一侧开设有通槽，除尘滤布810滑动连接在滑轨89内，可方便对除尘滤布810进行更换，除尘散热效果好。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。

Claims (7)

1.一种带有防水机构的电力柜，包括底座（1）、伸缩套（2）、柜体（3）、挡水板（4）、柜门（5）、把手（6）、防水升降组件（7）、除尘散热组件（8）、支撑杆（9）、顶盖（10）、通风口（11）和防尘网（12），其特征在于：所述底座（1）顶端固定安装有伸缩套（2），所述伸缩套（2）的顶端与柜体（3）底端外壁固定连接，所述底座（1）内不设置有防水升降组件（7）；所述防水升降组件（7）包括连接槽（71）、滑槽（72）、正反牙丝杆（73）、转轮（74）、滑板（75）和连杆（76），所述底座（1）顶端贯通开设有连接槽（71），所述连接槽（71）下方且位于底座（1）内部开设有滑槽（72），所述滑槽（72）内水平转动安装有正反牙丝杆（73），所述正反牙丝杆（73）的一侧贯通且通过轴承转动连接在滑槽（72）内壁一侧，所述正反牙丝杆（73）的一端固定安装有转轮（74），所述正反牙丝杆（73）表面通过滚珠螺母固定安装有两个滑板（75），所述滑板（75）两侧通过铰链固定连接有两个连杆（76）的一端，所述连杆（76）的另一端通过铰链固定连接在柜体（3）底端外壁一侧，所述柜体（3）内设置有除尘散热组件（8）；所述除尘散热组件（8）包括液压杆（81）、积风管（82）、出风喷头（83）、鼓风机（84）、固定杆（85）、导流罩（86）、连接管（87）、除尘箱（88）、滑轨（89）、除尘滤布（810）和抽风机（811），所述柜体（3）底端内壁固定安装有两个液压杆（81），所述液压杆（81）的顶端固定安装有积风管（82），所述积风管（82）表面贯通固定安装有若干个出风喷头（83），所述积风管（82）底端外壁固定安装有鼓风机（84），所述鼓风机（84）的排风口贯通固定连接在积风管（82）底端外壁一侧，所述积风管（82）上方且位于柜体（3）顶端内壁固定安装有导流罩（86），所述柜体（3）顶端外壁固定安装有除尘箱（88），所述除尘箱（88）顶端外壁固定安装有抽风机（811），所述抽风机（811）的入风口贯通固定连接在除尘箱（88）顶端外壁。

2.根据权利要求1所述的一种带有防水机构的电力柜，其特征在于：所述柜体（3）外壁两侧均固定安装有若干个挡水板（4），且每个挡水板（4）下方且位于柜体（3）外壁均贯通开设有通风口（11），所述通风口（11）内固定安装有防尘网（12），所述柜体（3）外壁一侧通过铰链固定安装有柜门（5），所述柜门（5）一侧固定安装有把手（6），所述柜体（3）的顶端外壁固定安装有两个支撑杆（9）的一端，且两个支撑杆（9）的顶端固定安装有顶盖（10）。

3.根据权利要求1所述的一种带有防水机构的电力柜，其特征在于：所述导流罩（86）顶端滚固定安装有两个固定杆（85）的一端，所述固定杆（85）的另一端与柜体（3）顶端内壁固定连接，且两个固定杆（85）之间位于导流罩（86）顶端贯通固定安装有两个连接管（87）的一端，所述连接管（87）的另一端从下往上依次贯通柜体（3）顶端内壁、除尘箱（88）一侧外壁，且固定连接在除尘箱（88）一侧外壁，所述除尘箱（88）内壁两侧均固定安装有滑轨（89），所述滑轨（89）内滑动连接有除尘滤布（810）。

4.根据权利要求1所述的一种带有防水机构的电力柜，其特征在于：所述转轮（74）一侧靠近边缘处固定安装有转动手柄。

5.根据权利要求1所述的一种带有防水机构的电力柜，其特征在于：所述伸缩套（2）为橡胶伸缩套。

6.根据权利要求1所述的一种带有防水机构的电力柜，其特征在于：所述柜体（3）表面涂有防腐镀锌层。

7.根据权利要求1所述的一种带有防水机构的电力柜，其特征在于：所述除尘箱（88）一侧外壁贯通开设有通槽。
