CN210844937U

CN210844937U - 一体式清洗给药喷药器

Info

Publication number: CN210844937U
Application number: CN201921043542.1U
Authority: CN
Inventors: 郭宏雷; 陆鹏
Original assignee: Individual
Current assignee: Individual
Priority date: 2019-07-05
Filing date: 2019-07-05
Publication date: 2020-06-26
Anticipated expiration: 2029-07-05

Abstract

本实用新型的一体式清洗给药喷药器，涉及医疗器械技术领域，由座体、盖体、管体和喷嘴构成，盖体与座体螺纹连接，盖体上有给药通道，给药通道依次连接管体和喷嘴；座体内有储液槽；盖体的轴体穿过上盖体与下盖体的中心，下盖体上有滑动槽，上盖体底面有连接通道，连接通道与储液槽相连通，上盖体与连接通道相对应的位置上设有给药通道，给药通道顶部有给药直管，给药直管穿过给药通道和连接通道插入储液槽内，给药直管上有出药孔，给药通道上设有泵体。本实用新型能够通过旋转上盖体变换管体连接的储液槽，不同的储液槽内可放置不同的液体，减少了患者就诊时医生更换药物的时间；使用时只需根据不同患者更换喷嘴，避免了多次换药。

Description

一体式清洗给药喷药器

技术领域

本实用新型涉及医疗器械技术领域，具体涉及一体式清洗给药喷药器。

背景技术

喷药器广泛应用于耳鼻喉以及外科的医疗过程中。在实际的治疗中，面对不同的病症，需要使用不同的治疗药物，而现有的喷药器只能针对单一的治疗药物，在患者需要清洗、止血、喷药等一系列操作时，需要更换喷药器或者更换药物，操作繁琐，患者等待时间长，患者体验感不佳。

实用新型内容

本实用新型的目的是为了克服上述现有技术存在的不足之处，而提供一体式清洗给药喷药器。

一体式清洗给药喷药器，是由座体、盖体、管体和喷嘴构成，所述的座体为中空的上开口结构，盖体与座体螺纹连接、盖体与座体形成封闭结构，盖体上设有给药通道，给药通道连接管体，管体的末端连接喷嘴；所述的座体的内部设有储液槽；所述的盖体由上盖体、下盖体和轴体构成，轴体穿过上盖体与下盖体的中心，上盖体与轴体相固定，下盖体与轴体活动连接，下盖体与座体螺纹连接，下盖体上设有滑动槽，上盖体的底面、与滑动槽相对应的位置上设有连接通道，连接通道与储液槽相连通，上盖体与连接通道相对应的位置上设有给药通道，给药通道的顶部设有给药直管，给药直管穿过给药通道和连接通道插入储液槽的内部，给药直管上设有出药孔，出药孔与给药通道的出口位置相对，给药通道上设有泵体。

所述储液槽内壁的上部设有隔离片，所述的隔离片为两片，两篇隔离片分别固定于储液槽内壁的两侧、且两个端面相互重叠。

所述给药通道的端部设有固定槽，固定槽的开口端设有限位板，固定槽的顶部设有弹簧，弹簧的下端固定了球体，球体的直径大于限位板的直径。

所述喷嘴是由变向空心杆和喷头构成，所述的变向空心杆的中部为折叠结构；所述的喷头为中空结构、其顶面设有环形矩阵分布的喷孔。

本实用新型的一体式清洗给药喷药器，能够通过旋转上盖体变换管体连接的储液槽，不同的储液槽内可放置不同的液体，例如水、麻醉剂或者药剂，减少了患者就诊时医生更换药物的时间，同时减少了患者等待的时间；使用时只需根据不同患者更换喷嘴，避免了多次换药。

附图说明：

图1是本实用新型结构示意图；

图2是本实用新型A部分放大图；

图3是本实用新型座体俯视图；

图4是本实用新型喷头的结构示意图；

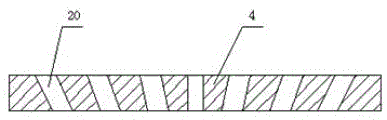

图5是本实用新型喷头的剖视图。

具体实施方式：

一体式清洗给药喷药器，是由座体1、盖体2、管体3和喷嘴4构成，所述的座体1为中空的上开口结构，盖体2与座体1螺纹连接、盖体2与座体1形成封闭结构，盖体2上设有给药通道5，给药通道5连接管体3，管体3的末端连接喷嘴4形成有效的出药通路；所述的座体1的内部设有储液槽6，储液槽6为四个（如图3），储液槽6内可以盛放不同的液体，例如无菌水、麻醉剂、药剂等；所述的盖体2由上盖体7、下盖体8和轴体9构成，轴体9穿过上盖体7与下盖体8的中心，上盖体7与轴体9相固定，下盖体8与轴体9活动连接，轴体9的顶部设有旋把21，下盖体8与座体1螺纹连接，下盖体8上设有环形滑动槽10，上盖体7的底面、与滑动槽10相对应的位置上设有连接通道11，这样通过旋转旋把21，带动轴体9转动，轴体9带动上盖体7相对于下盖体8转动，同时带动上盖体7底部连接的连接通道11，沿着环形滑动槽10旋转，并将连接通道11送至相对应的储液槽6的上方；连接通道11的下口与储液槽6的开口相连通，上盖体7与连接通道11相对应的位置上设有给药通道5，给药通道5的顶部设有给药直管12，给药直管12的顶部设有压块22，给药直管12穿过给药通道5和连接通道11插入储液槽6的内部，给药直管12上设有出药孔13，给药直管12可以上下抽拉，亦可以直接抽出清洗，当需要更换药液时，只需将给药直管12向上拉起，进入连接通道11内，然后旋转旋把21，待连接通道11进入与下一个储液槽6相连后，再将给药直管12下压，进入目标药液中；若药液之间不能相互混合，可先将给药直管12拉出清洗，在进行下一个药液的喷药；或者在两个药液之间设置装有无菌水的储液槽6，亦可达到清洗的目的；一个储液槽6出药孔13与给药通道5的出口位置相对，给药通道5上设有泵体14，管体3上设有管夹23，这样当泵体14将储液槽6、连接通道11、给药通道5和管体3形成的封闭空间以负压时，当打开管夹23，储液槽6内的液体会立即由喷嘴4压出。所述泵体14为小型真空泵，市售产品很多，只需根据真空度和产品外观大小选择可以实现此功能的泵体即可。

所述储液槽6内壁的上部设有隔离片15，所述的隔离片15为两片，两片隔离片15分别固定于储液槽6内壁的两侧、且两个端面相互重叠，这样避免未使用的储液槽6内的液体遭到污染，隔离片15为医药级软质材料，使用时给药直管12可以通过下压穿过两个隔离片15之间，进入储液槽6的药液中。

如图2所示，所述给药通道5的端部设有固定槽16，储液槽6的顶部设有凹槽25，固定槽16与凹槽25的位置相对，固定槽16的开口端设有限位板17，限位板17为环形，限位板17用于固定球体19，固定槽16的顶部设有弹簧18，弹簧18的下端固定了球体19，球体19伸出限位板17、且球体19的直径大于限位板17的直径，这样球体19的一部分能够伸出限位板17，同时由于弹簧18的作用，球体19的一部分能够持续伸出限位板17，当给药通道5与储液槽6的位置相对时，球体19伸出限位板17的部分能够嵌入凹槽25中，用于将给药通道5与储液槽6更好的固定，同时给药通道5与储液槽6位置相对的面上设有防滑条24，用于更好的密封防滑。

所述喷嘴4是由变向空心杆和喷头构成，所述的变向空心杆的中部为折叠结构，所述折叠结构与可弯折吸管的结构相同，可根据需要将喷头部分进行换向和固定；所述的喷头为中空结构、其顶面设有环形矩阵分布的喷孔20（如图4），喷孔20的纵向截面，由内向外与水平方向形成的角度依次减小（如图5），这样可以形成喷射角度，使喷药的范围更广。

Claims

1.一体式清洗给药喷药器，是由座体（1）、盖体（2）、管体（3）和喷嘴（4）构成，其特征在于所述的座体（1）为中空的上开口结构，盖体（2）与座体（1）螺纹连接、盖体（2）与座体（1）形成封闭结构，盖体（2）上设有给药通道（5），给药通道（5）连接管体（3），管体（3）的末端连接喷嘴（4）；所述的座体（1）的内部设有储液槽（6）；所述的盖体（2）由上盖体（7）、下盖体（8）和轴体（9）构成，轴体（9）穿过上盖体（7）与下盖体（8）的中心，上盖体（7）与轴体（9）相固定，下盖体（8）与轴体（9）活动连接，下盖体（8）与座体（1）螺纹连接，下盖体（8）上设有滑动槽（10），上盖体（7）的底面、与滑动槽（10）相对应的位置上设有连接通道（11），连接通道（11）与储液槽（6）相连通，上盖体（7）与连接通道（11）相对应的位置上设有给药通道（5），给药通道（5）的顶部设有给药直管（12），给药直管（12）穿过给药通道（5）和连接通道（11）插入储液槽（6）的内部，给药直管（12）上设有出药孔（13），出药孔（13）与给药通道（5）的出口位置相对，给药通道（5）上设有泵体（14）。

2.根据权利要求1所述的一体式清洗给药喷药器，其特征在于所述储液槽（6）内壁的上部设有隔离片（15），所述的隔离片（15）为两片，两片隔离片（15）分别固定于储液槽（6）内壁的两侧、且两个端面相互重叠。

3.根据权利要求1所述的一体式清洗给药喷药器，其特征在于所述给药通道（5）的端部设有固定槽（16），固定槽（16）的开口端设有限位板（17），固定槽（16）的顶部设有弹簧（18），弹簧（18）的下端固定了球体（19），球体（19）的直径大于限位板（17）的直径。

4.根据权利要求1所述的一体式清洗给药喷药器，其特征在于所述喷嘴（4）是由变向空心杆和喷头构成，所述的变向空心杆的中部为折叠结构；所述的喷头为中空结构、其顶面设有环形矩阵分布的喷孔（20）。
