Abstract
本实用新型涉及医疗技术领域，且公开了一种产科用人工破膜装置，包括棒体，所述棒体为中空的矩形，所述棒体的内部设置有刀片和移动板，所述刀片和移动板均与棒体的内壁滑动连接，且刀片固定安装在移动板的一端，所述刀片的一端延伸至棒体的外侧，所述移动板的另一端延伸至棒体的外侧且固定安装有把柄。该产科用人工破膜装置，将棒体放在手中，然后通过手带动棒体伸入病人产道内，当手指碰到羊水膜后，推动把柄使得移动板带动刀片伸出棒体，使得调节块卡在调节口的一端内，从而固定移动板和刀片的位置的位置，方便医生通过刀片刺破羊水膜，在棒体伸入病人产道的过程中，刀片一直隐藏在棒体的内部，因此不会对病人造成伤害。
Description
技术领域
本实用新型涉及医疗技术领域，具体为一种产科用人工破膜装置。
背景技术
妇产科是临床医学四大主要学科之一，主要研究女性生殖器官疾病的病因、病理、诊断及防治，妊娠、分娩的生理和病理变化，高危妊娠及难产的预防和诊治，女性生殖内分泌，计划生育及妇女保健等，而女性为了爱美，一边会选择顺产，顺产是一种分娩方式，顺产比剖腹产好多了，至少生完后还是完整的，没有缺陷，这对爱美的女性来说是个最大的诱惑。
而在顺产的过程中需要将羊水膜刺破，以方便接生，目前人们采用尖锐工具通过产道刺破羊水膜，然而在使用工具时，由于难以观察，因此工具伸入产道内，容易刺伤其他部位，给病人的身体造成伤害，为此我们提出了一种产科用人工破膜装置。
实用新型内容
针对现有技术的不足，本实用新型提供了一种产科用人工破膜装置，解决了在使用工具时，由于难以观察，因此工具伸入产道内，容易刺伤其他部位，给病人的身体造成伤害的问题。
本实用新型提供如下技术方案：一种产科用人工破膜装置，包括棒体，其特征在于：所述棒体为中空的矩形，所述棒体的内部设置有刀片和移动板，所述刀片和移动板均与棒体的内壁滑动连接，且刀片固定安装在移动板的一端，所述刀片的一端延伸至棒体的外侧，所述移动板的另一端延伸至棒体的外侧且固定安装有把柄，所述移动板上设置有调节口，所述棒体上开设有矩形口，所述棒体上的矩形口内设置有调节块，所述调节块位于移动板上的调节口内部。
优选的，所述棒体位于刀片的一端为圆弧设计。
优选的，所述调节口为T形。
优选的，所述调节块在棒体上的矩形口内下上移动。
优选的，所述调节块由两个T形块组成，且一个T形块的一端开设有插孔，另一个T形块的一端固定安装有定位杆，一个T形块通过定位杆插入另一个T形块上的插孔内。
优选的，所述插孔与定位杆的直径相同。
与现有技术对比，本实用新型具备以下有益效果：
该产科用人工破膜装置，将棒体放在手中，然后通过手带动棒体伸入病人产道内，当手指碰到羊水膜后，推动把柄使得移动板带动刀片伸出棒体，接着将调节块向下或向上推动，使得调节块卡在调节口的一端内，从而固定移动板和刀片的位置的位置，方便医生通过刀片刺破羊水膜，在棒体伸入病人产道的过程中，刀片一直隐藏在棒体的内部，因此不会对病人造成伤害。
附图说明

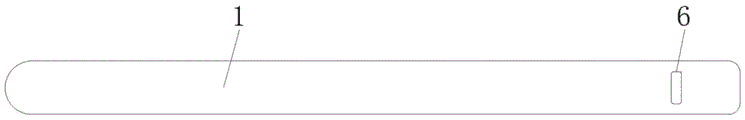

图1为本实用新型结构示意图；
图2为本实用新型图1的内部结构示意图；
图3为本实用新型棒体的结构示意图；
图4为本实用新型图2的俯视局部结构示意图；
图5为本实用新型调节块的结构示意图。
图中：1、棒体；2、刀片；3、移动板；4、把柄；5、调节口；6、矩形口；7、调节块。
具体实施方式
为了使本公开实施例的目的、技术方案和优点更加清楚，下面将结合本公开实施例的附图，对本公开实施例的技术方案进行清楚、完整地描述。显然，所描述的实施例是本公开的一部分实施例，而不是全部的实施例。基于所描述的本公开的实施例，本领域普通技术人员在无需创造性劳动的前提下所获得的所有其他实施例，都属于本公开保护的范围。
除非另外定义，本公开使用的技术术语或者科学术语应当为本公开所属领域内具有一般技能的人士所理解的通常意义。本公开中使用的“包括”或者“包含”等类似的词语意指出现该词前面的元件或者物件涵盖出现在该词后面列举的元件或者物件及其等同，而不排除其他元件或者物件。“连接”或者“相连”等类似的词语并非限定于物理的或者机械的连接，还可以包括电性的连接，不管是直接的还是间接的。
为了保持本公开实施例的以下说明清楚且简明，本公开省略了已知功能和已知部件的详细说明，以避免不必要地混淆本实用新型的概念。
请参阅图1-5，一种产科用人工破膜装置，包括棒体1，其特征在于：棒体1为中空的矩形，棒体1的内部设置有刀片2和移动板3，刀片2和移动板3均与棒体1的内壁滑动连接，且刀片2固定安装在移动板3的一端，刀片2的一端延伸至棒体1的外侧，移动板3的另一端延伸至棒体1的外侧且固定安装有把柄4，移动板3上设置有调节口5，棒体1上开设有矩形口6，棒体1上的矩形口6内设置有调节块7，调节块7位于移动板3上的调节口5内部，将棒体1放在手中，然后通过手带动棒体1伸入病人产道内，当手指碰到羊水膜后，推动把柄4使得移动板3带动刀片2伸出棒体1，接着将调节块7向下或向上推动，使得调节块7卡在调节口5的一端内，从而固定移动板3和刀片2的位置的位置，方便医生通过刀片2刺破羊水膜，在棒体1伸入病人产道的过程中，刀片2一直隐藏在棒体1的内部，因此不会对病人造成伤害。
在一个可选的实施例中，棒体1位于刀片2的一端为圆弧设计，将棒体1的头部设计成圆弧，使得棒体1的头部没有菱角，因此棒体1的头部与产道发生触碰，也不会刺破产道，从而减少病人的痛苦。
在一个可选的实施例中，调节口5为T形，当调节块7移动到调节口5内的纵向端后，调节块7便可上下移动，从而使得调节块7在卡调节口5的一端，导致移动板3难以移动。
在一个可选的实施例中，调节块7在棒体1上的矩形口6内下上移动，通过调节块7在矩形口6内上下移动，从而使得调节块7卡在调节口5的纵向端。
在一个可选的实施例中，调节块7由两个T形块组成，且一个T形块的一端开设有插孔，另一个T形块的一端固定安装有定位杆，一个T形块通过定位杆插入另一个T形块上的插孔内，通过定位杆和插孔使得两个T形块连接，从而安装在棒体1上，且两个T形块可拆卸，从而将调节块7从棒体1上取下，之后拉动把柄4便可将移动板3和刀片2抽离棒体1，如此对装置进行清洗。
在一个可选的实施例中，插孔与定位杆的直径相同，定位杆会与插孔紧密接触，从而产生摩擦力，使得而两个T形块相互连接，可避免两个T形块相互分离。
以上实施例仅为本发明的示例性实施例，不用于限制本发明，本发明的保护范围由权利要求书限定。本领域技术人员可以在本发明的实质和保护范围内，对本发明做出各种修改或等同替换，这种修改或等同替换也应视为落在本发明的保护范围内。
Claims (6)
1.一种产科用人工破膜装置，包括棒体(1)，其特征在于：所述棒体(1)为中空的矩形，所述棒体(1)的内部设置有刀片(2)和移动板(3)，所述刀片(2)和移动板(3)均与棒体(1)的内壁滑动连接，且刀片(2)固定安装在移动板(3)的一端，所述刀片(2)的一端延伸至棒体(1)的外侧，所述移动板(3)的另一端延伸至棒体(1)的外侧且固定安装有把柄(4)，所述移动板(3)上设置有调节口(5)，所述棒体(1)上开设有矩形口(6)，所述棒体(1)上的矩形口(6)内设置有调节块(7)，所述调节块(7)位于移动板(3)上的调节口(5)内部。
2.根据权利要求1所述的一种产科用人工破膜装置，其特征在于：所述棒体(1)位于刀片(2)的一端为圆弧设计。
3.根据权利要求1所述的一种产科用人工破膜装置，其特征在于：所述调节口(5)为T形。
4.根据权利要求1所述的一种产科用人工破膜装置，其特征在于：所述调节块(7)在棒体(1)上的矩形口(6)内下上移动。
5.根据权利要求1所述的一种产科用人工破膜装置，其特征在于：所述调节块(7)由两个T形块组成，且一个T形块的一端开设有插孔，另一个T形块的一端固定安装有定位杆，一个T形块通过定位杆插入另一个T形块上的插孔内。
6.根据权利要求5所述的一种产科用人工破膜装置，其特征在于：所述插孔与定位杆的直径相同。
