Abstract
本实用新型公开了一种建筑垃圾粉碎制砖设备，属于建筑垃圾回收处理领域，其技术方案要点是，包括依次串接的破碎机构、破碎物筛分机构和制砖机构，破碎机的输出口对应于其下侧的第一输送带的起始端，破碎机的输出口还对应与其上侧的回料输送带的终止端；其中，破碎机的电机连接有定时机构，以使破碎机间隔工作；破碎物筛分机构的输入口对应于其上侧的第一输送带的终止端，破碎物筛分机构的筛网输出端安装有返回溜槽，返回溜槽的出口对应与其下侧的回料输送带的起始端。解决了在制砖过程中，由于配料搅拌所需时间长于破碎时间，从而容易造成制砖不流畅，需要工作人员反复控制破碎时间的问题。
Description
技术领域
本实用新型涉及建筑垃圾回收处理技术领域，具体而言，涉及一种建筑垃圾粉碎制砖设备。
背景技术
随着我国现代化建设步伐的加快,建筑垃圾正在日益增加。相对于生活垃圾,我国的建筑垃圾的再利用没有引起多大重视,绝大部分的建筑垃圾仅仅是通过人工将金属材料从中分拣出来，其余便被运往郊外堆放或者填埋，而堆放和填埋则需耗用大量的征地、垃圾清运等建设资金,同时清运和堆放过程中的遗撒和扬尘又加重了环境污染。如何妥善处理这些建筑垃圾，实现其资源化利用，而不污染环境，是我们急需要解决的问题。
现有的，建筑垃圾粉碎制砖机，在制砖过程中，由于配料搅拌所需时间长于破碎时间，从而容易造成制砖不流畅，需要工作人员反复控制破碎时间，使得制砖整体自动化效果下降。
为此，提出一种建筑垃圾粉碎制砖设备。
发明内容
本实用新型的主要目的在于提供一种建筑垃圾粉碎制砖设备，以解决上述背景技术中提出的问题。
为了实现上述目的，本实用新型提供了一种建筑垃圾粉碎制砖设备，包括依次串接的破碎机构、破碎物筛分机构和制砖机构，破碎机构包括破碎机，制砖机构包括制砖配料机，所述破碎机的输出口对应于其下侧的第一输送带的起始端，所述破碎机的输出口还对应与其上侧的回料输送带的终止端；其中，所述破碎机的电机连接有定时机构，以使破碎机间隔工作；所述破碎物筛分机构的输入口对应于其上侧的第一输送带的终止端，所述破碎物筛分机构的筛网输出端安装有返回溜槽，所述返回溜槽的出口对应与其下侧的所述回料输送带的起始端，所述破碎物筛分机构的底侧输出口通过第二输送带与所述制砖配料机的输入口连接。
进一步地，所述定时机构包括单片机、电源模块、时钟模块、控制模块、开闭电路模块，所述电源模块、时钟模块和控制模块分别与单片机连接，所述开闭电路模块的输入端与控制模块连接，输出端与所述破碎机的电机连接，以控制破碎机的电机启停。
进一步地，所述回料输送带转速大于第一输送带转速。
进一步地，所述破碎机构还包括与所述破碎机相连接的振动式给料机，以使进行均匀给料。
进一步地，所述振动式给料机的输出端通过溜槽与所述破碎机输入口相连，所述溜槽的侧边设置有磁选器，以进行除铁。
进一步地，所述制砖机构还包括与所述制砖配料机依次通过自动传送装置相连的搅拌机、成型机和叠砖机。
进一步地，所述破碎机为鄂式破碎机。
应用本实用新型的技术方案，有益效果是：该种建筑垃圾粉碎制砖设备，定时机构与破碎机的电机连接，通过定时机构控制电机的运行时间段，从而使得破碎机能够进行分时间端进行破碎，解决了在制砖过程中，由于配料搅拌所需时间长于破碎时间，从而容易造成制砖不流畅，需要工作人员反复控制破碎时间的问题，有效地提高了制砖整体自动化的效果。
附图说明
构成本申请的一部分的说明书附图用来提供对本实用新型的进一步理解，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。在附图中：
图1示出了本实用新型的整体结构图；
图2示出了本实用新型的制砖流程框图；
图3示出了本实用新型的制砖流程详细框体图；

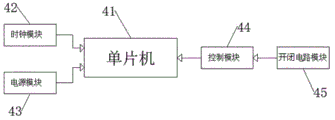

图4示出了本实用新型的定时机构内部结构图。
其中，上述附图包括以下附图标记：
10、破碎机构；11、振动式给料机；12、破碎机；13、第一输送带；14、回料输送带；20、破碎物筛分机构；21、返回溜槽；22、筛网；30、制砖机构；31、制砖配料机；32、第二输送带；40、定时机构；41、单片机；42、时钟模块；43、电源模块；44、控制模块；45、开闭电路模块。
具体实施方式
需要说明的是，在不冲突的情况下，本申请中的实施例及实施例中的特征可以相互组合。下面将参考附图并结合实施例来详细说明本实用新型。
如图1至图4所示，本实用新型提供了一种建筑垃圾粉碎制砖设备，包括依次串接的破碎机构10、破碎物筛分机构20和制砖机构30，破碎机构10包括破碎机12，制砖机构30包括制砖配料机31，破碎机12的输出口对应于其下侧的第一输送带13的起始端，破碎机12的输出口还对应与其上侧的回料输送带14的终止端；其中，破碎机12的电机连接有定时机构40，以使破碎机12间隔工作；破碎物筛分机构20的输入口对应于其上侧的第一输送带13的终止端，破碎物筛分机构20的筛网22输出端安装有返回溜槽21，返回溜槽21的出口对应与其下侧的回料输送带14的起始端，破碎物筛分机构20的底侧输出口通过第二输送带32与制砖配料机31的输入口连接。
应用本实施例的技术方案，物料由给料料仓输送至破碎机12中，通过破碎机12能够将物料进行碾碎，经过初次碾压的物料由破碎机12的输出口落至第一输送带13上，通过第一输送带13将初次碾压的物料传输至破碎物筛分机构20，通过破碎物筛分机构20的筛网22将未经碾压的物料或粗骨料筛分出来，并通过回料输送带14传输至破碎机12中再次碾碎，细物料经由破碎物筛分机构20的底侧输出口通过第二输送带32传输至制砖配料机31中，从而进行制砖，定时机构40与破碎机12的电机连接，通过定时机构40控制电机的运行时间段，从而使得破碎机40能够进行分时间端进行破碎，当达到定时机构40设定的时间段时，定时机构40控制破碎机12的电机处于停止状态，使得破碎机12内部的物料停留在破碎机12中，从而物料进行自动化分阶段输送，解决了在制砖过程中，由于配料搅拌所需时间长于破碎时间，从而容易造成制砖不流畅，需要工作人员反复控制破碎时间的问题，有效地提高了制砖整体自动化的效果。
可选地，破碎机12为鄂式破碎机。
针对定时机构40的具体结构，如图4所示，定时机构40包括单片机41、电源模块43、时钟模块42、控制模块44、开闭电路模块45，电源模块43、时钟模块42和控制模块44分别与单片机41连接，开闭电路模块的输入端与控制模块44连接，输出端与破碎机12的电机连接，以控制破碎机12的电机启停。
该种结构，通过时钟模块42计时，当到达设定时间段时，时钟模块42将时间信息传输至单片机41，使得单片机41将断开命令传输至控制模块44，使得控制模块44通过开闭电路模块41对破碎机12的电机进行调节，从而进行控制破碎机12的电机停止工作。
具体地，回料输送带14转速大于第一输送带13转速，能够避免大块物料在破碎物筛分机构20中堆积，从而有效地提高了破碎物筛分机构20的工作效率。
针对破碎机构20的具体结构，如图3所示，破碎机构20还包括与破碎机12相连接的振动式给料机11，以使进行均匀给料。
为了提高制砖设备的实用性，振动式给料机11的输出端通过溜槽与破碎机12输入口相连，溜槽的侧边设置有磁选器，以进行除铁。
针对制砖机构30的具体结构，如图3所示，制砖机构30还包括与制砖配料机31依次通过自动传送装置相连的搅拌机、成型机和叠砖机。
下列为本实施例的部分组件型号及作用：
单片机41型号为STC89C51。
以上仅为本实用新型的优选实施例而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
Claims (7)
1.一种建筑垃圾粉碎制砖设备，包括依次串接的破碎机构（10）、破碎物筛分机构（20）和制砖机构（30），破碎机构（10）包括破碎机（12），制砖机构（30）包括制砖配料机（31），其特征在于：
所述破碎机（12）的输出口对应于其下侧的第一输送带（13）的起始端，所述破碎机（12）的输出口还对应与其上侧的回料输送带（14）的终止端；
其中，所述破碎机（12）的电机连接有定时机构（40），以使破碎机（12）间隔工作；
所述破碎物筛分机构（20）的输入口对应于其上侧的第一输送带（13）的终止端，所述破碎物筛分机构（20）的筛网（22）输出端安装有返回溜槽（21），所述返回溜槽（21）的出口对应与其下侧的所述回料输送带（14）的起始端，所述破碎物筛分机构（20）的底侧输出口通过第二输送带（32）与所述制砖配料机（31）的输入口连接。
2.根据权利要求1所述的一种建筑垃圾粉碎制砖设备，其特征在于：所述定时机构（40）包括单片机（41）、电源模块（43）、时钟模块（42）、控制模块（44）、开闭电路模块（45），所述电源模块（43）、时钟模块（42）和控制模块（44）分别与单片机（41）连接，所述开闭电路模块的输入端与控制模块（44）连接，输出端与所述破碎机（12）的电机连接，以控制破碎机（12）的电机启停。
3.根据权利要求1所述的一种建筑垃圾粉碎制砖设备，其特征在于：所述回料输送带（14）转速大于第一输送带（13）转速。
4.根据权利要求1所述的一种建筑垃圾粉碎制砖设备，其特征在于：所述破碎机构（10）还包括与所述破碎机（12）相连接的振动式给料机（11），以使进行均匀给料。
5.根据权利要求4所述的一种建筑垃圾粉碎制砖设备，其特征在于：所述振动式给料机（11）的输出端通过溜槽与所述破碎机（12）输入口相连，所述溜槽的侧边设置有磁选器，以进行除铁。
6.根据权利要求1所述的一种建筑垃圾粉碎制砖设备，其特征在于：所述制砖机构（30）还包括与所述制砖配料机（31）依次通过自动传送装置相连的搅拌机、成型机和叠砖机。
7.根据权利要求1所述的一种建筑垃圾粉碎制砖设备，其特征在于：所述破碎机（12）为鄂式破碎机。
