Abstract
本实用新型属于LED路灯技术领域，尤其为一种节能型LED太阳能路灯，灯杆的一端连接有安装底板，安装底板的顶部固定连接有支撑柱，支撑柱的内腔上端设置有驱动电机，驱动电机的输出端连接有连接柱，连接柱远离支撑柱的一端设置有连接杆，连接杆远离连接柱的一端活动连接有连接耳板一，连接耳板一的顶端固定连接有太阳能电池板固定座，太阳能电池板固定座的顶部设置有太阳能板。本实用新型通过设置多个光强传感器可感应到不同方位的光照强度，同时多个光强传感器将数据信息发送到控制器内，并控制气缸和驱动电机的运动将太阳能电池板的角度调整为光强最强的位置，从而可最大程度利用光照，避免了太阳能的浪费。
Description
技术领域
本实用新型涉及LED路灯技术领域，具体为一种节能型LED太阳能路灯。
背景技术
随着太阳电池的不断发展，业界对电池质量也在不断的提高，不仅体现在电池电性能方面，同时对电池消耗的成本也有更高的要求。太阳能电池板是通过吸收太阳光，将太阳辐射能通过光电效应或者光化学效应直接或间接转换成电能的装置，大部分太阳能电池板的主要材料为“硅”，但因制作成本较大，以至于它普遍地使用还有一定的局限，相对于普通电池和可循环充电电池来说，太阳能电池属于更节能环保的绿色产品。而现在的太阳能路灯正是采用这种方式的来保证节能的效果，LED太阳能路灯以太阳辐射能作为能源，白天利用太阳能电池板转化太阳能给蓄电池进行充电，晚上蓄电池给LED光源供电照明使用，无需复杂昂贵的管线铺设，可任意调整灯具的布局，安全节能无污染，无需人工操作工作稳定可靠，节省电费免维护。但是现有的LED太阳能路灯存在以下问题：
1、由于受到昼夜、季节、地理纬度和海拔高度等自然条件的限制以及晴、阴、云、雨等随机因素的影响，所以，到达某一地面的太阳辐照度既是间断的，又是极不稳定的，如果不能按照实际情况改变太阳能电池板的倾斜角度，那么也无法保证尽可能多的太阳光吸收量，进而造成利用率的降低；
2、目前的LED太阳能路灯大多安装于固定支架，其太阳能电池板受光面为一固定角度，降低了对太阳能电池的光照强度，太阳能输出功率的提高有所制约。
实用新型内容
针对现有技术的不足，本实用新型提供了一种节能型LED太阳能路灯，解决了由于受到昼夜、季节、地理纬度和海拔高度等自然条件的限制以及晴、阴、云、雨等随机因素的影响，所以，到达某一地面的太阳辐照度既是间断的，又是极不稳定的，如果不能按照实际情况改变太阳能电池板的倾斜角度，那么也无法保证尽可能多的太阳光吸收量，进而造成利用率的降低和目前的LED太阳能路灯大多安装于固定支架，其太阳能电池板受光面为一固定角度，降低了对太阳能电池的光照强度，太阳能输出功率的提高有所制约的问题。
为实现上述目的，本实用新型提供如下技术方案：一种节能型LED太阳能路灯，包括灯杆和灯臂所述灯臂贯穿灯杆的内部，所述灯臂远离灯杆的一端固定连接有LED灯壳，所述LED灯壳的底端固定连接有灯罩，其特征在于：所述灯杆的一端连接有安装底板，所述安装底板的顶部固定连接有支撑柱，所述支撑柱的内腔上端设置有驱动电机，所述驱动电机的输出端连接有连接柱，所述连接柱远离支撑柱的一端设置有连接杆，所述连接杆远离连接柱的一端活动连接有连接耳板一，所述连接耳板一的顶端固定连接有太阳能电池板固定座，所述太阳能电池板固定座的顶部设置有太阳能板，所述连接柱的一侧固定连接有倾斜杆，所述倾斜杆的内腔设置有气缸，所述气缸的伸缩端活动连接有连接耳板二，太阳能板的顶端两侧固定安装有安装座，所述安装座的表面设置有光强传感器，所述支撑柱的一侧设置有控制箱，所述控制箱的内腔底部依次设置有蓄电池、光伏转换器、单片机和控制器。
作为本实用新型的一种优选技术方案，所述灯杆分别与灯臂和安装底板焊接固定，所述安装底板的底部与灯杆的侧面焊接固定有加强筋板，且加强筋板的数量为四组。
作为本实用新型的一种优选技术方案，所述光强传感器的数量为若干组，且光强传感器等间距设置在安装座上，所述安装座的形状为半球形。
作为本实用新型的一种优选技术方案，所述控制箱的前端外表面设置有散热孔，且散热孔的数量为八组，散热孔呈阵列排布。
作为本实用新型的一种优选技术方案，所述光强传感器、驱动电机、气缸均与控制器的输出端电性连接，所述控制器与单片机的输入端电性连接。
作为本实用新型的一种优选技术方案，所述太阳能板通过转换电线与光伏转换器的输入端电性连接，所述光伏转换器与蓄电池的输入端电性连接。
作为本实用新型的一种优选技术方案，所述连接耳板一和连接耳板二均通过活动销分别与连接杆和气缸活动连接，所述太阳能板粘贴固定在太阳能电池板固定座的前端外表面。
与现有技术相比，本实用新型提供了一种节能型LED太阳能路灯，具备以下有益效果：
1、该节能型LED太阳能路灯，通过设置多个光强传感器可感应到不同方位的光照强度，同时多个光强传感器将数据信息发送到控制器内，控制器对多个数据信息进行比较，并控制气缸的运动将太阳能电池板的角度调整为光强最强的位置，从而可最大程度利用光照；
2、该节能型LED太阳能路灯，通过设置的驱动电机，将太阳能电池板的受光面调整为光强最强的角度，从而可将光照强度最大化的利用，避免了浪费，节省电能，同时在阴雨等恶劣天气下可以自动调整电池板的角度，防止雨水侵蚀电池板的表面，实现了自动化的保护。
附图说明
图1为本实用新型一种节能型LED太阳能路灯的整体结构示意图；
图2为本实用新型一种节能型LED太阳能路灯的调节装置结构示意图；
图3为本实用新型一种节能型LED太阳能路灯的控制箱内部结构示意图；

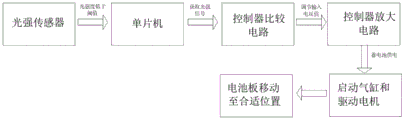

图4为本实用新型一种节能型LED太阳能路灯的调节流程示意图。
图中：1、灯杆；2、灯臂；3、LED灯壳；4、灯罩；5、安装底板；6、支撑柱；7、驱动电机；8、连接柱；9、连接杆；10、连接耳板一；11、太阳能电池板固定座；12、太阳能板；13、倾斜杆；14、气缸；15、连接耳板二；16、安装座；17、光强传感器；18、控制箱；19、蓄电池；20、光伏转换器；21、单片机；22、控制器。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
实施例
请参阅图1-4，本实施方案中：一种节能型LED太阳能路灯，包括灯杆1和灯臂2灯臂2贯穿灯杆1的内部，灯臂2远离灯杆1的一端固定连接有LED灯壳3，LED灯壳3的底端固定连接有灯罩4，灯杆1的一端连接有安装底板5，安装底板5的顶部固定连接有支撑柱6，支撑柱6的内腔上端设置有驱动电机7，其型号为39BYG，将太阳能电池板的受光面调整为光强最强的角度，从而可将光照强度最大化的利用，驱动电机7的输出端连接有连接柱8，连接柱8远离支撑柱6的一端设置有连接杆9，便于调节电池板的角度，连接杆9远离连接柱8的一端活动连接有连接耳板一10，连接耳板一10的顶端固定连接有太阳能电池板固定座11，太阳能电池板固定座11的顶部设置有太阳能板12，连接柱8的一侧固定连接有倾斜杆13，倾斜杆13的内腔设置有气缸14，将太阳能电池板的角度调整为光强最强的位置，从而可最大程度利用光照，气缸14的伸缩端活动连接有连接耳板二15，太阳能板12的顶端两侧固定安装有安装座16，安装座16的表面设置有光强传感器17，可感应到不同方位的光照强度，支撑柱6的一侧设置有控制箱18，控制箱18的内腔底部依次设置有蓄电池19、光伏转换器20、单片机21和控制器22。
本实施例中，灯杆1分别与灯臂2和安装底板5焊接固定，安装底板5的底部与灯杆1的侧面焊接固定有加强筋板，且加强筋板的数量为四组，增加安装底板5和灯杆1之间的连接强度；光强传感器17的数量为若干组，且光强传感器17等间距设置在安装座16上，安装座16的形状为半球形，通过设置多个光强传感器17可感应到不同方位的光照强度；控制箱18的前端外表面设置有散热孔，且散热孔的数量为八组，散热孔呈阵列排布，及时将控制箱18的内部热量散去；光强传感器17、驱动电机7、气缸14均与控制器22的输出端电性连接，控制器22与单片机21的输入端电性连接，多个光强传感器将17数据信息发送到控制器22内，控制器22对多个数据信息进行比较，并控制气缸14的运动将太阳能电池板的角度调整为光强最强的位置，从而可最大程度利用光照；太阳能板12通过转换电线与光伏转换器20的输入端电性连接，光伏转换器20与蓄电池19的输入端电性连接，实现太阳能向电能的转换存储；连接耳板一10和连接耳板二15均通过活动销分别与连接杆9和气缸14活动连接，太阳能板12粘贴固定在太阳能电池板固定座11的前端外表面。
本实施例中气缸14、光强传感器17、蓄电池19、光伏转换器20、单片机21和控制器22均为已经公开的广泛运用于日常生活的已知技术，其中光强传感器17的型号为TSL2561，蓄电池19的型号为60V20AH，光伏转换器20的型号为ECP-35-60VBK24V30A，控制器22的型号为MAX972。
本实用新型的工作原理及使用流程：使用时，当光照强度的阈值低于设定值时，通过设置多个光强传感器17可感应到不同方位的光照强度，同时多个光强传感器17将数据信息发送到控制器22内，控制器22对多个数据信息进行比较，并控制气缸14的运动将太阳能电池板的角度调整为光强最强的位置，从而可最大程度利用光照，同时当受光面发生变化时，通过设置的驱动电机7，将太阳能电池板的受光面调整为光强最强的角度，从而可将光照强度最大化的利用，避免了浪费，在阴雨等恶劣天气下气缸14会自动伸缩至原位置，将电池板调整至与地面垂直状态，防止雨水侵蚀电池板的表面，实现了自动化的保护。
最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
Claims (7)
1.一种节能型LED太阳能路灯，包括灯杆(1)和灯臂(2)所述灯臂(2)贯穿灯杆(1)的内部，所述灯臂(2)远离灯杆(1)的一端固定连接有LED灯壳(3)，所述LED灯壳(3)的底端固定连接有灯罩(4)，其特征在于：所述灯杆(1)的一端连接有安装底板(5)，所述安装底板(5)的顶部固定连接有支撑柱(6)，所述支撑柱(6)的内腔上端设置有驱动电机(7)，所述驱动电机(7)的输出端连接有连接柱(8)，所述连接柱(8)远离支撑柱(6)的一端设置有连接杆(9)，所述连接杆(9)远离连接柱(8)的一端活动连接有连接耳板一(10)，所述连接耳板一(10)的顶端固定连接有太阳能电池板固定座(11)，所述太阳能电池板固定座(11)的顶部设置有太阳能板(12)，所述连接柱(8)的一侧固定连接有倾斜杆(13)，所述倾斜杆(13)的内腔设置有气缸(14)，所述气缸(14)的伸缩端活动连接有连接耳板二(15)，太阳能板(12)的顶端两侧固定安装有安装座(16)，所述安装座(16)的表面设置有光强传感器(17)，所述支撑柱(6)的一侧设置有控制箱(18)，所述控制箱(18)的内腔底部依次设置有蓄电池(19)、光伏转换器(20)、单片机(21)和控制器(22)。
2.根据权利要求1所述的一种节能型LED太阳能路灯，其特征在于：所述灯杆(1)分别与灯臂(2)和安装底板(5)焊接固定，所述安装底板(5)的底部与灯杆(1)的侧面焊接固定有加强筋板，且加强筋板的数量为四组。
3.根据权利要求1所述的一种节能型LED太阳能路灯，其特征在于：所述光强传感器(17)的数量为若干组，且光强传感器(17)等间距设置在安装座(16)上，所述安装座(16)的形状为半球形。
4.根据权利要求1所述的一种节能型LED太阳能路灯，其特征在于：所述控制箱(18)的前端外表面设置有散热孔，且散热孔的数量为八组，散热孔呈阵列排布。
5.根据权利要求1所述的一种节能型LED太阳能路灯，其特征在于：所述光强传感器(17)、驱动电机(7)、气缸(14)均与控制器(22)的输出端电性连接，所述控制器(22)与单片机(21)的输入端电性连接。
6.根据权利要求1所述的一种节能型LED太阳能路灯，其特征在于：所述太阳能板(12)通过转换电线与光伏转换器(20)的输入端电性连接，所述光伏转换器(20)与蓄电池(19)的输入端电性连接。
7.根据权利要求1所述的一种节能型LED太阳能路灯，其特征在于：所述连接耳板一(10)和连接耳板二(15)均通过活动销分别与连接杆(9)和气缸(14)活动连接，所述太阳能板(12)粘贴固定在太阳能电池板固定座(11)的前端外表面。
