Abstract
本实用新型公开了一种打印纸防水防潮存放盒，包括存放盒本体，存放盒本体的上端通过蝶形铰链安装有存放盒密封盖，存放盒本体的底部固定安装有存放盒底座，存放盒密封盖设有出风口，存放盒底座设有进风口，进风口内部设有过滤网，存放盒本体的内壁设有防潮膜，存放盒本体的内腔两侧底部固定连接有导热块，导热块的内侧固定连接有导热管，导热管的表面缠绕有加热丝，导热管的上部固定连接有支撑板，支撑板的中部设有通孔，支撑板底端安装有外罩，外罩内部底端安装有旋转电机，旋转电机的输出端固定连接有旋转轴，旋转轴的底端两侧固定连接有旋转叶片，解决了现有打印纸存放盒不具备除湿功能的问题，提高了打印纸存放盒的实用性。
Description
技术领域
本实用新型涉及打印纸存放技术领域，具体为一种打印纸防水防潮存放盒。
背景技术
在印刷厂或者打印店里，打印纸张是需要大量购买和存放的。现有技术中的打印纸存放盒大多是立式的柜子，柜子分成几个隔间用来放置打印纸张，这种柜子大多是密封的，空气不流通，大量的打印纸堆放在一起，当环境变得潮湿时，存放在柜子内的打印纸张容易潮湿损坏。
实用新型内容
本实用新型的目的在于提供一种打印纸防水防潮存放盒，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种打印纸防水防潮存放盒，包括存放盒本体，所述存放盒本体的上端通过蝶形铰链安装有存放盒密封盖，所述存放盒本体的底部固定安装有存放盒底座，所述存放盒密封盖设有出风口，所述存放盒底座设有进风口，所述进风口内部设有过滤网，过滤网与存放盒底座通过固定螺栓连接，所述存放盒本体的内壁设有防潮膜，所述存放盒本体的外端安装有控制面板，所述存放盒本体的底端两侧固定安装有支撑柱；
所述存放盒本体的内腔两侧底部固定连接有导热块，所述导热块的内侧固定连接有导热管，所述导热管的表面缠绕有加热丝，所述导热管的上部固定连接有支撑板；
所述支撑板的中部设有通孔，所述支撑板的底端安装有外罩，所述外罩内部底端安装有旋转电机，所述旋转电机的输出端固定连接有旋转轴，所述旋转轴的底端两侧固定连接有旋转叶片，所述外罩的内腔开设有若干个通风孔，所述通孔的两侧固定连接有挡板，且挡板的上端与存放盒本体的上端在同一水平线上，所述挡板上设置若干个孔洞。
优选的，所述过滤网为尼龙过滤网。
优选的，出风位于存放盒密封盖的两侧。
优选的，所述控制面板、导热块、导热管和加热丝四者之间电性连接。
优选的，所述出风口内壁为螺纹结构，所述出风口上螺旋设有出风口盖。
优选的，所述旋转电机与控制面板电性连接。
与现有技术相比，本实用新型的有益效果是：本实用新型通过在存放盒本体的内部设置有导热块、导热管和加热丝，可以使存放盒本体的内部温度升高，加快湿度的蒸发；通过在进风口内部设有可拆卸过滤网，不仅可以防止外界灰尘进入存放盒本体内，还可以对导热块起到保护的作用，解决了长期实用导热块时，灰尘易进入导热块内，造成导热块使用不佳的问题，过滤网与存放盒底座通过固定螺栓连接，拆卸安装方便，清洗方便；通过在存放盒本体的内部设有电机、旋转轴和旋转叶片，电机工作时带动旋转轴开始转动，旋转轴带动旋转叶片开始转动，旋转叶片转动产生的气流对通孔开始输送气体，从而达到除湿的目的；通过在挡板上设有若干个孔洞，可以使空气流通。
附图说明
图1为本实用新型的内部结构示意图。
图2为本实用新型的局部结构示意图。

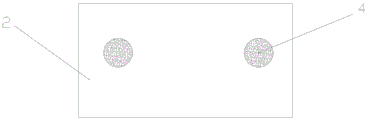

图3为本实用新型的局部放大图。
图4为本实用新型的切面图。
图中：1.存放盒本体、2.存放盒密封盖、3.存放盒底座、4.出风口、5.进风口、6.过滤网、7.固定螺栓、8.防潮膜、9.控制面板、10.支撑柱、11.导热块、12.导热管、13.加热丝、14.支撑板、15.通孔、16.外罩、17.旋转电机、18.旋转轴、19.旋转叶片、20.通风孔、21.挡板、22.孔洞。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
在本实用新型的描述中，需要说明的是，术语“竖直”、“上”、“下”、“水平”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
在本实用新型的描述中，还需要说明的是，除非另有明确的规定和限定，术语“设置”、“安装”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。
请参阅图1-4，本实用新型提供一种技术方案：一种打印纸防水防潮存放盒，包括存放盒本体1，所述存放盒本体1的上端通过蝶形铰链安装有存放盒密封盖2，所述存放盒本体1的底部固定安装有存放盒底座3，所述存放盒密封盖2设有出风口4，所述存放盒底座3设有进风口5，所述进风口5内部设有过滤网6，过滤网6与存放盒底座3通过固定螺栓7连接，所述存放盒本体1的内壁设有防潮膜8，所述存放盒本体1的外端安装有控制面板9，所述存放盒本体1的底端两侧固定安装有支撑柱10；
所述存放盒本体1的内腔两侧底部固定连接有导热块11，所述导热块11的内侧固定连接有导热管12，所述导热管12的表面缠绕有加热丝13，所述导热管12的上部固定连接有支撑板14；
所述支撑板14的中部设有通孔15，所述支撑板14的底端安装有外罩16，所述外罩16内部底端安装有旋转电机17，所述旋转电机17的输出端固定连接有旋转轴18，所述旋转轴18的底端两侧固定连接有旋转叶片19，所述外罩16的内腔开设有若干个通风孔20，所述通孔15的两侧固定连接有挡板21，且挡板21的上端与存放盒本体1的上端在同一水平线上，所述挡板21上设置若干个孔洞22。
优选的，所述过滤网6为尼龙过滤网。
优选的，出风口4位于存放盒密封盖2的两侧。
优选的，所述控制面板9、导热块11、导热管12和加热丝13四者之间电性连接。
优选的，所述出风口4内壁为螺纹结构，所述出风口4上螺旋设有出风口盖。
优选的，所述旋转电机17与控制面板9电性连接。
工作原理：使用时，首先接通电源，通过操作控制面板9打开导热块11，导热块11开始工作，导热块11开始对导热管12加热，从而导热管12开始对加热丝13加热，可以使存放盒本体的内部温度升高，加快湿度的蒸发，通过在进风口5内部设有过滤网6，不仅可以防止外界灰尘进入存放盒本体1内，还可以对导热块11起到保护的作用，解决了长期使用导热块11时，灰尘易进入导热块11内，造成导热块11使用不佳的问题，过滤网6与存放盒底座3通过固定螺栓7连接，拆卸安装方便，清洗也方便，然后通过操作控制面板9打开旋转电机17，旋转电机17开始工作，旋转电机17驱动旋转轴18开始转动，旋转轴18带动旋转叶片19开始转动，旋转叶片产生的气流向通孔15输入，通孔15的两侧设有挡板21，挡板上设有若干孔洞22，进而涌进通孔15的气流通过孔洞22流进打印纸存放处，开始对存放盒本体1的内腔进行除湿，从而达到防水防潮的目的，除湿完成后，通过操作控制面板9关闭导热块11，关闭旋转电机17，完成之后，关闭电源，最后将出风口盖螺旋盖入出风口4上。
本实用新型通过在存放盒本体的内部设置有导热块、导热管和加热丝，可以使存放盒本体的内部温度升高，加快湿度的蒸发；通过在进风口内部设有过滤网，不仅可以防止外界灰尘进入存放盒本体内，还可以对导热块起到保护的作用，解决了长期实用导热块时，灰尘易进入导热块内，造成导热块使用不佳的问题；通过在存放盒本体的内部设有电机、旋转轴和旋转叶片，电机工作时带动旋转轴开始转动，旋转轴带动旋转叶片开始转动，旋转叶片转动产生的气流对通孔开始输送气体，从而达到除湿的目的；通过在挡板上设有若干个孔洞，可以使空气流通。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
Claims (6)
1.一种打印纸防水防潮存放盒，其特征在于，包括存放盒本体(1)，所述存放盒本体(1)的上端通过蝶形铰链安装有存放盒密封盖(2)，所述存放盒本体(1)的底部固定安装有存放盒底座(3)，所述存放盒密封盖(2)设有两个出风口(4)，所述存放盒底座(3)设有进风口(5)，所述进风口(5)内部设有过滤网(6)，过滤网(6)与存放盒底座(3)通过固定螺栓(7)连接，所述存放盒本体(1)的内壁设有防潮膜(8)，所述存放盒本体(1)的外端安装有控制面板(9)，所述存放盒本体(1)的底端两侧固定安装有支撑柱(10)；
所述存放盒本体(1)的内腔两侧底部固定连接有导热块(11)，所述导热块(11)的内侧固定连接有导热管(12)，所述导热管(12)的表面缠绕有加热丝(13)，所述导热管(12)的上部固定连接有支撑板(14)；
所述支撑板(14)的中部设有通孔(15)，所述支撑板(14)的底端安装有外罩(16)，所述外罩(16)内部底端安装有旋转电机(17)，所述旋转电机(17)的输出端固定连接有旋转轴(18)，所述旋转轴(18)的底端两侧固定连接有旋转叶片(19)，所述外罩(16)的内腔开设有若干个通风孔(20)，所述通孔(15)的两侧固定连接有挡板(21)，且挡板(21)的上端与存放盒本体(1)的上端在同一水平线上，所述挡板(21)上设置若干个孔洞(22)。
2.根据权利要求1所述的一种打印纸防水防潮存放盒，其特征在于：所述过滤网(6)为尼龙过滤网。
3.根据权利要求1所述的一种打印纸防水防潮存放盒，其特征在于：出风口(4)位于存放盒密封盖(2)的两侧。
4.根据权利要求1所述的一种打印纸防水防潮存放盒，其特征在于：所述控制面板(9)、导热块(11)、导热管(12)和加热丝(13)四者之间电性连接。
5.根据权利要求1所述的一种打印纸防水防潮存放盒，其特征在于：所述出风口(4)内壁为螺纹结构，所述出风口(4)上螺旋设有出风口盖。
6.根据权利要求1所述的一种打印纸防水防潮存放盒，其特征在于：所述旋转电机(17)与控制面板(9)电性连接。
