Abstract

本实用新型属于仰拱栈桥技术领域。一种长坡桥履带自行式仰拱栈桥，包括主桥、前坡桥、后坡桥、行走组件和滑移组件，前坡桥铰接设置在所述主桥的前端，在所述主桥与前坡桥之间设置有第一提升组件；后坡桥铰接设置在所述主桥的后端，在所述主桥与所述后坡桥之间设置有第二提升组件；行走组件设置在所述主桥底部；滑移组件设置在所述主桥两侧，并沿所述主桥前后滑移动作。本实用新型整体结构设计合理，解决了前坡桥下开挖出渣、仰拱清底等难题，使得仰拱施工及开挖出渣能够流水作业，并同时兼顾全断面开挖和台阶法开挖。

Description

长坡桥履带自行式仰拱栈桥

技术领域

本实用新型属于仰拱栈桥技术领域，具体涉及一种长坡桥履带自行式仰拱栈桥。

背景技术

随着我国铁路隧道施工技术的不断发展，对隧道开挖及其施工提出来更严格的要求，主要以全断面开挖、台阶法开挖为主。但是在兼顾到仰拱底部的开挖出渣时，仰拱栈桥需要增加前坡桥的俯仰角度，方便挖机作业；在清理底渣时，同时又需要初期支护作业时，栈桥又需要回退，非常麻烦，难以实现流水作业。因此提出一种长坡桥仰拱栈桥，解决前坡桥下开挖出渣、仰拱清底等难题，同时兼顾全断面开挖和台阶法开挖，可连续流水作业。

发明内容

本实用新型的目的是针对上述存在的问题和不足，提供一种长坡桥履带自行式仰拱栈桥，其结构设计合理，解决了前坡桥下开挖出渣、仰拱清底等难题，使得仰拱施工及开挖出渣能够流水作业，并同时兼顾全断面开挖和台阶法开挖。

为达到上述目的，所采取的技术方案是：

一种长坡桥履带自行式仰拱栈桥，包括：主桥；前坡桥，其铰接设置在所述主桥的前端，在所述主桥与前坡桥之间设置有第一提升组件；后坡桥，其铰接设置在所述主桥的后端，在所述主桥与所述后坡桥之间设置有第二提升组件；行走组件，其设置在所述主桥底部；以及滑移组件，其设置在所述主桥两侧，并沿所述主桥前后滑移动作。

根据本实用新型长坡桥履带自行式仰拱栈桥，优选地，还包括模板组件，所述模板组件包括：仰拱模板；前端梁，所述仰拱模板前端部与所述前端梁连接；前卸模支腿，其设置在所述前端梁上；以及后行走支腿，其设置在所述仰拱模板后端。

根据本实用新型长坡桥履带自行式仰拱栈桥，优选地，所述仰拱模板包括：矮边墙模板；以及翻转模板，其铰接设置在所述矮边墙模板上，且在所述矮边墙模板与所述翻转模板之间设置有翻转动力推杆。

根据本实用新型长坡桥履带自行式仰拱栈桥，优选地，所述仰拱模板还包括中心水沟模板；所述中心水沟模板的前端固定或铰接设置在所述前端梁上，所述中心水沟模板的后端设置有后行走支腿。

根据本实用新型长坡桥履带自行式仰拱栈桥，优选地，所述前卸模支腿包括：伸缩套筒；以及卸模动力推杆，在所述伸缩套筒的底部设置有支脚；所述后行走支腿包括：外支撑套，其连接设置在相应的模板上；内支撑杆，其滑动设置在所述外支撑套内，且在所述内支撑杆的底部设置有行走轮；以及升降动力推杆，其驱动所述内支撑杆和所述外支撑套相对滑动动作。

根据本实用新型长坡桥履带自行式仰拱栈桥，优选地，所述前端梁上设置有起吊环，所述滑移组件通过所述起吊环牵引所述模板组件移动。

根据本实用新型长坡桥履带自行式仰拱栈桥，优选地，所述行走组件包括：行走履带，其设置在所述主桥的前端下方；后支撑行走轮，其设置在所述主桥的后端下方；以及分别设置在所述主桥的前后端的前支撑和后支撑，两所述后支撑左右对称设置在所述主桥后端。

根据本实用新型长坡桥履带自行式仰拱栈桥，优选地，所述行走履带与所述主桥或前支撑之间设置有回转转向机构，所述回转转向机构驱动所述行走履带转向动作。

根据本实用新型长坡桥履带自行式仰拱栈桥，优选地，所述滑移组件包括：匹配滑动设置在所述主桥两侧的滑车；滑移驱动机构，其设置在所述主桥的其中一端；从动机构，其设置在所述主桥的另一端；以及环链，其匹配传动设置在所述滑移驱动机构和从动机构上，并带动所述滑车往复动作。

根据本实用新型长坡桥履带自行式仰拱栈桥，优选地，所述主桥的前部设置有挑梁，所述第一提升组件设置在所述挑梁的顶端与所述前坡桥之间。

采用上述技术方案，所取得的有益效果是：

本实用新型整体结构设计合理，解决了前坡桥下开挖出渣、仰拱清底等难题，使得仰拱施工及开挖出渣能够流水作业，并同时兼顾全断面开挖和台阶法开挖。

本申请通过对主桥、前坡桥、后坡桥和行走组件的结构设计，从而提供了充分的施工空间，并且结合具体的模板组件和滑移组件的结构设计，能够保障施工的顺畅性，提高施工效率，满足连续作业施工的要求，能够使得整个施工工序有序的进行，避免工序之间的干涉，实现了同步施工。

附图说明

为了更清楚地说明本实用新型实施例的技术方案，下文中将对本实用新型实施例的附图进行简单介绍。其中，附图仅仅用于展示本实用新型的一些实施例，而非将本实用新型的全部实施例限制于此。

图1为根据本实用新型实施例的长坡桥履带自行式仰拱栈桥的结构示意图之一。

图2为根据本实用新型实施例的长坡桥履带自行式仰拱栈桥的结构示意图之二。

图3为根据本实用新型实施例的长坡桥履带自行式仰拱栈桥的结构示意图之三。

图4为根据本实用新型实施例的主桥的断面结构示意图。

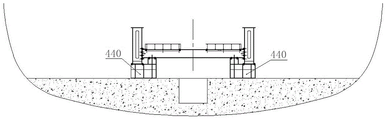

图5为根据本实用新型实施例的主桥的后支撑的断面结构示意图。

图6为根据本实用新型实施例的后行走支腿的结构示意图。

图中序号：

100为主桥、101为挑梁；

200为前坡桥、201为第一提升组件；

300为后坡桥、301为第二提升组件；

410为行走履带、420为后支撑行走轮、430为前支撑、440为后支撑；

501为滑车、502为滑移驱动机构、503为滑移从动机构、504为滑车下挂钩、505为环链；

601为矮边墙模板、602为翻转模板、603为翻转动力推杆、604为中心水沟模板、605为前端梁、606伸缩套筒、607为卸模动力推杆、608为外支撑套、609为内支撑杆、610为起吊环。

具体实施方式

为了使得本实用新型的技术方案的目的、技术特征和技术效果更加清楚，下文中将结合本实用新型具体实施例的附图，对本实用新型实施例的示例方案进行清楚、完整地描述。

参见图1-图6，本实用新型一种长坡桥履带自行式仰拱栈桥，包括主桥100、前坡桥200、后坡桥300、行走组件和滑移组件，前坡桥200铰接设置在主桥100的前端，在主桥100与前坡桥200之间设置有第一提升组件201；后坡桥铰接设置在主桥的后端，在主桥与后坡桥之间设置有第二提升组件301；行走组件设置在主桥100底部；滑移组件设置在主桥100两侧，并沿主桥100前后滑移动作。

本实施例中还设置有模板组件，模板组件可以通过滑移组件进行牵引提升，从而带动模板组件相对于主桥前后移动，具体的模板组件包括仰拱模板、前端梁605、前卸模支腿和后行走支腿，本实施例中的仰拱模板包括矮边墙模板601、翻转模板602和中心水沟模板604，翻转模板602铰接设置在矮边墙模板601上，且在矮边墙模板601与翻转模板602之间设置有翻转动力推杆603，仰拱模板前端部与前端梁605连接；前卸模支腿设置在前端梁605上；后行走支腿设置在仰拱模板后端。在前端梁上设置有起吊环610，滑移组件通过起吊环牵引模板组件移动；其中，中心水沟模板的前端固定或铰接设置在前端梁上，后行走支腿分别设置矮边墙模板和中心水沟模板的后部，其可以实现单独卸模和定位调节动作。

前卸模支腿包括伸缩套筒606和卸模动力推杆607，在伸缩套筒606的底部设置有支脚；后行走支腿包括外支撑套608、内支撑杆609和升降动力推杆，外支撑套608连接设置在相应的模板上；内支撑杆609滑动设置在外支撑套608内，且在内支撑杆609的底部设置有行走轮；升降动力推杆驱动内支撑杆609和外支撑套608相对滑动动作；卸模动力推杆607采用油缸，升降动力推杆可以采用油缸，也可以采用千斤顶，通过动力推杆的左右能够起到调节模板高度，实现定位，同时在浇筑完成后还能够进行卸模。

行走组件包括行走履带410、后支撑行走轮420、分别设置在主桥100的前后端的前支撑430和后支撑440，行走履带410设置在主桥100的前端下方；后支撑行走轮420设置在主桥100的后端下方；两后支撑440左右对称设置在主桥后端，避免中心水沟模板604通行时发生干涉，行走履带410与主桥100或前支撑430之间设置有回转转向机构，回转转向机构驱动行走履带转向动作，如回转台等，可以通过驱动电机齿轮齿圈进行传动，也可以采用其他手段实现回转。

具体的，本实施例附图中示出的结构：主桥100下有效净空24m以上，主桥100与前、后支撑栓接，与主桥形成整体；履带行走安装在栈桥前端，可在前支撑内部转向90度；后支撑对称安装在主桥后端，中间留出空间，避免水沟模板通行时与栈桥干涉；前、后坡桥与主桥销轴连接，可活动翻转。

主桥的前部设置有挑梁101，第一提升组件201设置在挑梁101的顶端与前坡桥200之间。第一提升组件201可使前坡桥45度角左右大角度翻转。前坡桥长度L=10-12m，桥下可有L1=6-8m作业空间，第一提升组件201可以是倒链或者卷扬机等机构，本实施例中的第二提升组件301可以采用倒链、卷扬机或者油缸均可。

本实施例中的滑移组件包括匹配滑动设置在主桥两侧的滑车501、滑移驱动机构502、从动机构503和环链505，在主桥100两侧设置滑移轨道，滑移驱动机构设置在主桥的其中一端；从动机构设置在主桥的另一端；环链匹配传动设置在滑移驱动机构和从动机构上，并带动滑车往复动作，滑车下部设置有滑车下挂钩504，用于与模板组件连接。

工作过程中，利用上述的长坡桥履带自行式仰拱栈桥进行的施工，具体包括以下步骤：

步骤一，仰拱和填充施工完成后，进行开挖作业出渣，前坡桥下可通过垫少量渣土直达仰拱底部，该渣土垫在已初支作业前部，避免二次破坏初支；如果是全断面开挖，车辆可下到仰拱底部，如果采用台阶法开挖，挖机亦可方便开挖前坡桥前方渣土；

步骤二，开挖完成后，挖机可在前坡桥下做清底作业，清底后栈桥前移，前坡桥落在台阶或微台阶上，此时可在前坡桥下进行初支作业，同时掌子面可正常通车，并且履带永远行走在初支面上，行走平稳。

步骤三，开挖完成一个循环后，滑车拖动模板组件前移，各模板定位后，可进行刚开挖段的仰拱作业，已施工的仰拱进入养护状态，正好下一个循环栈桥后行走机构可在上边行走。

本说明书中各个实施例采用递进的方式描述，每个实施例重点说明的都是与其他实施例的不同之处，各个实施例之间相同或相似部分互相参见即可。

除非另作定义，此处使用的技术术语或者科学术语应当为本实用新型所属领域内具有一般技能的人士所理解的通常意义。本申请说明书以及权利要求书中使用的“第一”、“第二”以及类似的词语并不表示任何顺序、数量或者重要性，而只是用来区分不同的组成部分。同样，“一个”或者“一”等类似词语也不必然表示数量限制。“包括”或者“包含”等类似的词语意指出现该词前面的元件或物件涵盖出现在该词后面列举的元件或者物件及其等同，而不排除其他元件或者物件。“连接”或者“相连”等类似词语并非现定于物理的或者机械的连接，而是可以包括电性的连接，不管是直接的还是间接的。“上”、“下”、“左”、“右”等仅用于表示相对位置关系，当被描述对象的绝对位置改变后，则该相对位置关系也可能相应地改变。

上文中参照优选的实施例详细描述了本实用新型的示范性实施方式，然而本领域技术人员可理解的是，在不背离本实用新型理念的前提下，可以对上述具体实施例做出多种变型和改型，且可以对本实用新型提出的各技术特征、结构进行多种组合，而不超出本实用新型的保护范围，本实用新型的保护范围由所附的权利要求确定。

Claims (10)

1.一种长坡桥履带自行式仰拱栈桥，其特征在于，包括：

主桥；

前坡桥，其铰接设置在所述主桥的前端，在所述主桥与前坡桥之间设置有第一提升组件；

后坡桥，其铰接设置在所述主桥的后端，在所述主桥与所述后坡桥之间设置有第二提升组件；

行走组件，其设置在所述主桥底部；以及

滑移组件，其设置在所述主桥两侧，并沿所述主桥前后滑移动作。

2.根据权利要求1所述的长坡桥履带自行式仰拱栈桥，其特征在于，还包括模板组件，所述模板组件包括：

仰拱模板；

前端梁，所述仰拱模板前端部与所述前端梁连接；

前卸模支腿，其设置在所述前端梁上；以及

后行走支腿，其设置在所述仰拱模板后端。

3.根据权利要求2所述的长坡桥履带自行式仰拱栈桥，其特征在于，所述仰拱模板包括：

矮边墙模板；以及

翻转模板，其铰接设置在所述矮边墙模板上，且在所述矮边墙模板与所述翻转模板之间设置有翻转动力推杆。

4.根据权利要求3所述的长坡桥履带自行式仰拱栈桥，其特征在于，所述仰拱模板还包括中心水沟模板；所述中心水沟模板的前端固定或铰接设置在所述前端梁上，所述中心水沟模板的后端设置有后行走支腿。

5.根据权利要求2-4任一所述的长坡桥履带自行式仰拱栈桥，其特征在于，所述前卸模支腿包括：

伸缩套筒；以及

卸模动力推杆，在所述伸缩套筒的底部设置有支脚；

所述后行走支腿包括：

外支撑套，其连接设置在相应的模板上；

内支撑杆，其滑动设置在所述外支撑套内，且在所述内支撑杆的底部设置有行走轮；以及

升降动力推杆，其驱动所述内支撑杆和所述外支撑套相对滑动动作。

6.根据权利要求2所述的长坡桥履带自行式仰拱栈桥，其特征在于，所述前端梁上设置有起吊环，所述滑移组件通过所述起吊环牵引所述模板组件移动。

7.根据权利要求1所述的长坡桥履带自行式仰拱栈桥，其特征在于，所述行走组件包括：

行走履带，其设置在所述主桥的前端下方；

后支撑行走轮，其设置在所述主桥的后端下方；以及

分别设置在所述主桥的前后端的前支撑和后支撑，两所述后支撑左右对称设置在所述主桥后端。

8.根据权利要求7所述的长坡桥履带自行式仰拱栈桥，其特征在于，所述行走履带与所述主桥或前支撑之间设置有回转转向机构，所述回转转向机构驱动所述行走履带转向动作。

9.根据权利要求1所述的长坡桥履带自行式仰拱栈桥，其特征在于，所述滑移组件包括：

匹配滑动设置在所述主桥两侧的滑车；

滑移驱动机构，其设置在所述主桥的其中一端；

从动机构，其设置在所述主桥的另一端；以及

环链，其匹配传动设置在所述滑移驱动机构和从动机构上，并带动所述滑车往复动作。

10.根据权利要求1所述的长坡桥履带自行式仰拱栈桥，其特征在于，所述主桥的前部设置有挑梁，所述第一提升组件设置在所述挑梁的顶端与所述前坡桥之间。
