Abstract
本实用新型公开一种高强度户外广告牌，涉及广告牌技术领域，旨在解决利用驱动电机和随风转向控制器来抗强风所需成本大和工作量大的问题，其技术方案要点是：包括广告板、用于安装广告板的安装架以及用于支撑安装架的立柱，所述安装架包括位于广告板两侧的上支架和下支架，所述上支架和下支架均包括有平面板，所述平面板朝向广告板的一侧开设有安装孔和圆弧形滑槽，所述广告板的上下两侧均设有转动连接在安装孔内的销轴以及嵌入圆弧形滑槽内的滑块。本实用新型不需要使用任何电能，节约能源，节省成本。
Description
技术领域
本实用新型涉及广告牌技术领域，更具体地说，它涉及一种高强度户外广告牌。
背景技术
广告牌是拉动系统中，启动下一个生产工序，或搬运在制品到下游工序的一个信号工具，这个术语在日语中是“信号”或“信号板”的意思，泛指一切传递广告信息的户外媒体，媒体大小按实际环境而定，但是目前户外广告牌多采用高架框架结构，一旦受到强风袭击，多数户外广告牌会被吹倒，造成严重的经济损失。
公开号为CN202363062U的中国专利公开的一种抗强风广告牌，其技术要点是：通过子展牌结构设计，以及在展板上均匀分布圆形开孔、随风转向控制器和防塌落装置的设置，保证了广告牌结构在“小风不坏，中风可修，大风不倒”的前提下，减轻了广告牌重量，降低了工程造价，并且提高了广告牌的稳定性。
上述方案中解决了抗强风的问题，但是需要用到驱动电机和随风转向控制器等的连接电路结构，一般采用电网供电，会消耗大量电能，还需要专门拉线，投资大，影响市容或景区的自然风貌，而且接线和维护成本高、工作量大。
因此需要提出一种新的方案来解决这个问题。
实用新型内容
本实用新型的目的就在为了解决上述的问题而提供一种高强度户外广告牌。
本实用新型的上述技术目的是通过以下技术方案得以实现的：一种高强度户外广告牌，包括广告板、用于安装广告板的安装架以及用于支撑安装架的立柱，所述安装架包括位于广告板两侧的上支架和下支架，所述上支架和下支架均包括有平面板，所述平面板朝向广告板的一侧开设有安装孔和圆弧形滑槽，所述广告板的上下两侧均设有转动连接在安装孔内的销轴以及嵌入圆弧形滑槽内的滑块。
通过采用上述技术方案，通过设置与安装孔转动连接的销轴，当遇到较强风天气时，强烈气流吹到广告板上，广告板受力可绕销轴中心发生转动，大大降低广告板的受风面积，且能避免直接承受风的作用力，减缓广告板对强风的阻力，抗强风作用好，使得广告板不易被吹至损坏或吹倒，而且设置相互配合的圆弧形滑槽和滑块，当广告板受风力转动时，滑块随之在圆弧形滑槽内进行滑动，使得广告板转动更加方便，且圆弧形滑槽的内壁能对滑块进行限位，避免由于广告板转动角度过大而造成观众不能欣赏广告板上的广告，提高使用价值，而且不需要使用任何电能，节约能源，节省成本。
本实用新型进一步设置为：所述滑块侧面与圆弧形滑槽内壁之间设有复位弹簧。
通过采用上述技术方案，通过设置复位弹簧，当广告板受风力转动时，会对复位弹簧进行拉伸或压缩，复位弹簧受力发生形变，当风速变小或无风时，广告板在复位弹簧作用下回复到原位，即滑块的中心线与圆弧形滑槽的中心线位于同一竖直平面上，便于观众以最合适的角度观看广告板上的广告。
本实用新型进一步设置为：位于所述下支架上的圆弧形滑槽底面开设有排水孔。
通过采用上述技术方案，通过在圆弧形滑槽底面开设排水孔，当雨水进入圆弧形滑槽时，雨水能够沿着排水孔排出圆弧形滑槽，避免雨水在圆弧形滑槽内积留而对该广告牌造成损耗，提高该广告牌的使用寿命。
本实用新型进一步设置为：所述平面板上还开设有连接孔，所述连接孔内固定连接有连接杆用以连接上支架和下支架。
通过采用上述技术方案，通过设置连接杆，能够对上支架和下支架进行连接，且能对上支架起到支撑效果，使得上支架和下支架都能与广告板之间存在间隙，便于广告板转动。
本实用新型进一步设置为：所述销轴通过轴承转动连接在安装孔内。
通过采用上述技术方案，由于在安装孔内压入套在销轴上的轴承，使得广告板在转动时更加顺畅。
本实用新型进一步设置为：所述平面板远离广告板的一侧中间设有加强柱，位于所述下支架上的加强柱底面开设有用于固定立柱的插孔。
通过采用上述技术方案，通过设置加强柱，能够提高上支架和下支架的强度，而且在下支架的加强柱底面设置插孔，方便对立柱进行固定。
本实用新型进一步设置为：所述平面板上位于加强柱的两侧设有三角形加强筋。
通过采用上述技术方案，通过设置三角形加强筋，能进一步增强上支架和下支架的强度，提高安全性。
本实用新型进一步设置为：所述立柱的下方设有底座，所述立柱垂直固定在底座上，所述底座上开设有固定孔。
通过采用上述技术方案，通过设置开有固定孔的底座，方便对该广告牌进行固定，提高广告牌的稳定性。
综上所述，本实用新型具有以下有益效果：
1.通过设置与安装孔转动连接的销轴，广告板受力可绕销轴中心发生转动，大大降低广告板的受风面积，且能避免直接承受风的作用力，减缓广告板对强风的阻力，抗强风作用好，使得广告板不易被吹至损坏或吹倒，而且设置相互配合的圆弧形滑槽和滑块，当广告板受风力转动时，圆弧形滑槽的内壁能对滑块进行限位，避免由于广告板转动角度过大而造成观众不能欣赏广告板上的广告，提高使用价值，而且不需要使用任何电能，节约能源，节省成本。
2.通过设置复位弹簧，当广告板受风力转动时，会对复位弹簧进行拉伸或压缩，复位弹簧受力发生形变，当风速变小或无风时，广告板在复位弹簧作用下回复到原位，即滑块的中心线与圆弧形滑槽的中心线位于同一竖直平面上，便于观众以最合适的角度观看广告板上的广告。
3.通过在圆弧形滑槽底面开设排水孔，当雨水进入圆弧形滑槽时，雨水能够沿着排水孔排出圆弧形滑槽，避免雨水在圆弧形滑槽内积留而对该广告牌造成损耗，提高该广告牌的使用寿命。
附图说明
图1为本实用新型一种高强度户外广告牌的正视图；
图2为本实用新型一种高强度户外广告牌的立体图；
图3为本实用新型一种高强度户外广告牌的爆炸图；

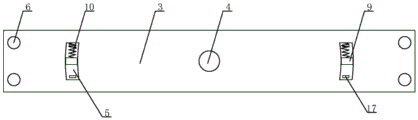

图4为本实用新型一种高强度户外广告牌中平面板与滑块的示意图；
图5为本实用新型一种高强度户外广告牌中下支架的剖视图。
附图标记：1、上支架；2、下支架；3、平面板；4、安装孔；5、圆弧形滑槽；6、连接孔；7、销轴；8、连接杆；9、滑块；10、复位弹簧；11、加强柱；12、插孔；13、立柱；14、底座；15、固定孔；16、广告板；17、排水孔；18、三角形加强筋。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1至图5所示，一种高强度户外广告牌，包括安装架，安装架分为上支架1和下支架2，下支架2和上支架1均包括有平面板3，平面板3上设置安装孔4、圆弧形滑槽5和连接孔6，在下支架2的安装孔4内先压入轴承，并将广告板16下表面的销轴7压入轴承的内圈，使得广告板16能与下支架2转动连接，在销轴7压入轴承时，广告板16下表面的滑块9对应圆弧形滑槽5位置，并使得滑块9嵌入圆弧形滑槽5内，然后在位于下支架2上的平面板3的四个连接孔6内插入表面涂有胶水的连接杆8，使得下支架2和连接杆8相固定；在上支架1的安装孔4同样压入轴承，然后将轴承的内圈套在广告板16上表面的销轴7上进行压入，在压入的同时位于上支架1上的平面板3的四个连接孔6同样套在连接杆8的自由端，且广告板16上表面的滑块9嵌入相应的圆弧形滑槽5内，由于连接杆8的自由端表面涂有胶水，实现上支架1和连接杆8的固定；在滑块9侧面与圆弧形滑槽5内壁之间固定复位弹簧10，使得广告板16能在复位弹簧10不受力或较小的力时保持最佳的角度，平面板3远离广告板16的一侧中间设置加强柱11，且在位于下支架2上的加强柱11底面开设插孔12，插孔12通过胶水或螺丝固定有立柱13，立柱13的下方设置底座14，立柱13垂直固定在底座14上，并在底座14上开有固定孔15，通过膨胀螺栓等对底座14进行固定，提高整个广告牌的稳定性，位于下支架2上的圆弧形滑槽5底面开有排水孔17，能够将雨水等排出圆弧形滑槽5，而在平面板3上位于加强柱11的两侧设置三角形加强筋18，能提高安装架的强度，进而提高其稳定性。
在使用时，由于销轴7与安装孔4转动连接，当遇到较强风天气时，强烈气流吹到广告板16上，广告板16受力可绕销轴7中心发生转动，大大降低广告板16的受风面积，且能避免直接承受风的作用力，减缓广告板16对强风的阻力，抗强风作用好，使得广告板16不易被吹至损坏或吹倒，而且设置相互配合的圆弧形滑槽5和滑块9，当广告板16受风力转动时，滑块9随之在圆弧形滑槽5内进行滑动，使得广告板16转动更加方便，且圆弧形滑槽5的内壁能对滑块9进行限位，避免由于广告板16转动角度过大而造成观众不能欣赏广告板16上的广告，提高使用价值，而且不需要使用任何电能，节约能源，节省成本，而在滑块9侧面与圆弧形滑槽5内壁之间设置复位弹簧10，由于两个复位弹簧10在圆弧形滑槽5内的位置是以安装孔4的中心线对称设置，当广告板16受风力转动时，会对其中一个复位弹簧10进行压缩，而对另一个复位弹簧10进行拉伸，两个复位弹簧10受力发生形变，当风速变小或无风时，广告板16在复位弹簧10作用下回复到原位，即滑块9的中心线与圆弧形滑槽5的中心线位于同一竖直平面上，便于观众以最合适的角度观看广告板16上的广告。
以上所述仅是本实用新型的优选实施方式，本实用新型的保护范围并不仅局限于上述实施例，凡属于本实用新型思路下的技术方案均属于本实用新型的保护范围。应当指出，对于本技术领域的普通技术人员来说，在不脱离本实用新型原理前提下的若干改进和润饰，这些改进和润饰也应视为本实用新型的保护范围。
Claims (8)
1.一种高强度户外广告牌，包括广告板(16)、用于安装广告板(16)的安装架以及用于支撑安装架的立柱(13)，其特征在于：所述安装架包括位于广告板(16)两侧的上支架(1)和下支架(2)，所述上支架(1)和下支架(2)均包括有平面板(3)，所述平面板(3)朝向广告板(16)的一侧开设有安装孔(4)和圆弧形滑槽(5)，所述广告板(16)的上下两侧均设有转动连接在安装孔(4)内的销轴(7)以及嵌入圆弧形滑槽(5)内的滑块(9)。
2.根据权利要求1所述的一种高强度户外广告牌，其特征在于：所述滑块(9)侧面与圆弧形滑槽(5)内壁之间设有复位弹簧(10)。
3.根据权利要求1所述的一种高强度户外广告牌，其特征在于：位于所述下支架(2)上的圆弧形滑槽(5)底面开设有排水孔(17)。
4.根据权利要求1所述的一种高强度户外广告牌，其特征在于：所述平面板(3)上还开设有连接孔(6)，所述连接孔(6)内固定连接有连接杆(8)用以连接上支架(1)和下支架(2)。
5.根据权利要求1所述的一种高强度户外广告牌，其特征在于：所述销轴(7)通过轴承转动连接在安装孔(4)内。
6.根据权利要求1所述的一种高强度户外广告牌，其特征在于：所述平面板(3)远离广告板(16)的一侧中间设有加强柱(11)，位于所述下支架(2)上的加强柱(11)底面开设有用于固定立柱(13)的插孔(12)。
7.根据权利要求6所述的一种高强度户外广告牌，其特征在于：所述平面板(3)上位于加强柱(11)的两侧设有三角形加强筋(18)。
8.根据权利要求1所述的一种高强度户外广告牌，其特征在于：所述立柱(13)的下方设有底座(14)，所述立柱(13)垂直固定在底座(14)上，所述底座(14)上开设有固定孔(15)。
