Abstract

一种搅拌机，包括：机体，机体内设置一容置空间；进水管，设置在所述容置空间顶部；冲洗管，设置在所述容置空间顶部四周所述容置空间侧壁位置，与所述进水管连通，且设置有朝向所述容置空间侧壁的出水口。本实施例在使用过程中，在需要对混凝土搅拌时，加水时，通过外部控制阀控制加水量，与传统的通过进水管进水相比，本搅拌机不仅通过进水管进水，进水管里面的水会流至冲洗管中，冲洗管中的水经过出水口冲向容置空间侧壁，经过出水口通过容置空间侧壁的水会对容置空间侧壁进行冲洗，冲掉上次积累的混凝土等物质，避免了混凝土的长时间越级越厚的问题。

Description

搅拌机

技术领域

本实用新型涉及一种搅拌装置，尤其是涉及一种搅拌机。

背景技术

搅拌机，是一种建筑工程机械，主是用于搅拌水泥、沙石、各类干粉砂浆等建筑材料。这是一种带有叶片的轴在圆筒或槽中旋转，将多种原料进行搅拌混合，使之成为一种混合物或适宜稠度的机器。搅拌机分为好多种，有强制式搅拌机、单卧轴搅拌机、双轴加湿搅拌机等等。

目前的双轴加湿搅拌机由搅拌仓及两个搅拌轴组成，搅拌轴上安装有搅拌叶片，通过搅拌叶片对待搅拌材料如混凝土等进行搅拌，在搅拌机上方有用于加水的水管，在搅拌机需要加水的时候进行加水，然而在搅拌过程中搅拌机由于搅拌叶片对搅拌仓内的搅拌材料进行搅拌，搅拌叶片会带动混凝土撒到仓壁上，运行时间越来越长时，在仓壁表表面混凝土会越积越厚，一般情况下，运行一周后就要打开进行密封的机仓进行清理，由于机仓一般是密封的，因此会增加工人工作强度。

实用新型内容

本实用新型的目的在于克服现有技术中存在的上述技术问题之一，提供一种降低机仓表面混凝土积累的的搅拌机。

为实现上述技术目的，达到上述技术效果，本实用新型是通过以下技术方案实现：

一种搅拌机，包括：

机体，机体内设置一容置空间；

进水管，设置在所述容置空间顶部；

冲洗管，设置在所述容置空间顶部四周所述容置空间侧壁位置，与所述进水管连通，且设置有朝向所述容置空间侧壁的出水口。

本实用新型所述的搅拌机，其中，包括：

第一冲洗头，与所述冲洗管的所述出水口连通，且第一冲洗头的出水端朝向所述容置空间侧壁。

本实用新型所述的搅拌机，其中，包括：

压力阀，连接所述冲洗管与所述进水管，用于保持冲洗管内压力。

本实用新型所述的搅拌机，其中，包括：

搅拌轴，用于驱动搅拌机搅拌叶；

第二冲洗头，设置在所述进水管下端，与所述搅拌轴位于竖直平面内，且为扁平状，其长度方向与所述搅拌轴长度方向一致。

本实用新型所述的搅拌机，其中，包括：

出料口，设置在所述容置空间底部，且设置在两个搅拌轴之间；

出料门，前后两端通过转轴与所述容置空间转动连接；

挡板，设置在出料口下端左右两侧，与所述出料口左右两侧固定连接。

本实用新型所述的搅拌机，其中，所述挡板为竖直设置。

与现有技术相比，本实用新型的有益效果是：

本实施例在使用过程中，在需要对混凝土搅拌时，加水时，通过外部控制阀控制加水量，与传统的通过进水管进水相比，本搅拌机不仅通过进水管进水，进水管里面的水会流至冲洗管中，冲洗管中的水经过出水口冲向容置空间侧壁，经过出水口通过容置空间侧壁的水会对容置空间侧壁进行冲洗，冲掉上次积累的混凝土等物质，避免了混凝土的长时间越级越厚的问题。

附图说明

图1为本实用新型整体结构视图；

图2为本实用新型包含冲洗头的结构视图；

图3为图1中A-A剖视图；

图4为图1中B-B剖视图；

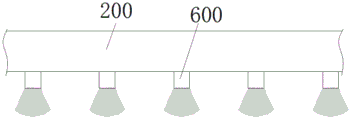

图5为本实用新型进水管侧视图；

具体实施方式

请参阅图1-5所示，本领域技术人员应理解的是，在本实用新型的揭露中，术语“一端”、“另一端”、“竖直”等指示的方位或位置关系是基于附图所示的方位或位置关系，其仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此上述术语不能理解为对本实用新型的限制。

目前的双轴加湿搅拌机由搅拌仓及两个搅拌轴组成，搅拌轴上安装有搅拌叶片，通过搅拌叶片对待搅拌材料如混凝土等进行搅拌，在搅拌机上方有用于加水的水管，在搅拌机需要加水的时候进行加水，然而在搅拌过程中搅拌机由于搅拌叶片对搅拌仓内的搅拌材料进行搅拌，搅拌叶片会带动混凝土撒到仓壁上，运行时间越来越长时，在仓壁表表面混凝土会越积越厚，厚到一定程度，搅拌叶片与混凝的土的摩擦就会越来越大，摩擦大到一定程度时候会需要对机仓进行清理，一般情况下，运行一周后就要打开进行密封的机仓进行清理，由于机仓一般是密封的，因此会增加工人工作强度，基于此，提供：

一种搅拌机，包括：

机体100，机体内设置一容置空间110；

进水管200，设置在容置空间110顶部；

冲洗管300，设置在容置空间110顶部四周容置空间110侧壁位置，与进水管200 连通，且设置有朝向容置空间110侧壁的出水口310。

本实施例在使用过程中，在需要对混凝土搅拌时，加水时，通过外部控制阀控制加水量，与传统的通过进水管200进水相比，本搅拌机不仅通过进水管200进水，进水管里面的水会流至冲洗管300中，冲洗管300中的水经过出水口310冲向容置空间侧壁，经过出水口310通过容置空间侧壁的水会对容置空间侧壁进行冲洗，冲掉上次积累的混凝土等物质，避免了混凝土的长时间越级越厚的问题。

需要说明的是，一般情况下搅拌机是连续工作的，因此在搅拌完一次之后，会将搅拌完的混凝土倒出，之后进行下一次搅拌，因此两次搅拌一般不会间隔较长时间，在此时间内混凝土不会凝固，因此可以从侧壁上冲下，另外在完成一个使用周期内，如果混凝土搅拌完毕，接下来将长时间不使用搅拌机的情况下，可以直接放水对搅拌机及侧壁进行冲洗；需要说明的是出水口310与容置空间110有一定的距离，保证水能从出水口310中流出，出水口的数量不作限制，在与容置空间侧壁相对的位置都开设出水口310，进水管由外部水源供水，可以通过增压泵或者自来水提供带有一定压力的水，需要说明的是，目前该实施例已经运行段时间，运行良好，在内部运行的情况下已经运行了两年，需要说明的是冲洗管可以为一根管子一端为封闭另一端与进水管连通，或者为多段组成，每段一端与进水管200 连通，另一端封闭，整个装置使用时，可以通过通过支架放置在地上，图中未画出，此为现有技术在此不作详细描述。

示例性的本实施例提供的搅拌机，包括第一冲洗头400，与冲洗管300的出水口310连通，且第一冲洗头400的出水端朝向容置空间110侧壁，第一冲洗头400起到对水流的导出作用，可以将水更精确的导入到容置空间侧壁位置，第一冲洗头 400具体结构可以为一个短管，短管中部有一水流通道，短管一端与出水口310连通，短管与冲洗管300固定连接，具体可以采用焊接，或者采用胶水或者卡箍的方式连接，此为常用手段，在此不作详细描述，短管另一端对着容置空间侧壁，用于将水喷至容置空间侧壁上，另一端也可以采用喷洒的方式，将喷出的水更加均匀，即另一端的密封，在密封壁上开设多个小孔，多个小孔喷出均匀的水面积大，喷洒均匀。

示例性的，由于冲洗管300与进水管200直接连通时，水由进水管200进入冲洗管300后可能会导致水压降低，进而导致冲洗管300中的水在一部分出水口310或者第一冲洗头400中喷出，因此在冲洗管300与进水管300连接处设置一个压力阀320，压力阀320连通冲洗管300与进水管200，用于保证冲洗管300中的压力稳定，压力阀320可以采用平衡阀，用于平衡冲洗管300与进水管200之间的压力，保证冲洗管 300中的压力稳定，保证进水管200当压力过大时，水流可以通过平衡阀进入冲洗阀；当进水管压力过小时，水流仍然可以进入冲洗管300，仅仅冲洗管300水流较小而已。

本实施例提供的搅拌机，包括，

搅拌轴500，用于驱动搅拌机搅拌叶；

第二冲洗头600，设置在进水管200下端，与搅拌轴500位于竖直平面内，且为扁平状，其长度方向与搅拌轴500长度方向一致。

目前进水口的第二冲洗头600一般为圆形设计，通过第二冲洗头进水600进水的时候对搅拌机的搅拌轴500进行冲洗，但是圆形的设计对搅拌轴的冲洗范围有限，将第二冲洗头600设计成扁平状，水从第二冲洗头600出来的时候就会成扇形或者矩形，冲洗搅拌轴500的范围就会变大，可以更完整的冲洗搅拌轴500，需要说明的是，第二冲洗头600的数量不作限制，需要说明的是搅拌轴500由电机或者其它转动机构提供动力，带动搅拌轴，图中未画出，电机可以与搅拌轴直接连接，也可以通过齿轮带动，此为现有技术，在此不作详细描述。

本实施例提供的搅拌机，包括：

出料口700，设置在容置空间110底部，且设置在两个搅拌轴500之间；

出料门800，前后两端通过转轴与容置空间110转动连接；

挡板900，设置在出料口700下端左右两侧。

需要说明的是，如图所示，目前双轴搅拌机的出口都是在两个搅拌轴之间，而且出料门800前后两端通过转轴与出口处转动连接，具体连接时可以通过轴承连接，由外部电机驱动转动打开或者关闭，目前现在这种方式在出料时由于为了与搅拌轴相配合，每个搅拌轴底部的搅拌机壳体均为弧形设计，这种设计在混凝土从出料口700下料时，下料过程中由于混凝土的飞溅会在搅拌轴底部的壳体上慢慢粘上混凝土，长此以往混凝土会越积越多，最后会堵住出料门800，使出料门无法关闭；为此在出料门800两侧设置挡板900，挡板900设置在出料口700左右两侧，挡板材质为钢制或者其它硬质材料，与出料口左右两侧固定时，可以焊接也可以通过螺钉螺栓卡箍等固定连接，由于挡板的存在混凝土料从出料口700处出来后，由于挡板的存在不会溅到搅拌轴底部的壳体上，而直接从挡板上流下，从挡板上流下不会粘连，另外需要说明的是，挡板900最好为竖直设置，这样就不会粘连混凝土，需要说明的是，有一每次都会从挡板上流下混凝土，并且每次流下的混凝土会带着上次未流下的混凝土带下，因此不会粘连混凝土。

以上所述的实施方式仅仅是对本实用新型的优选实施方式进行描述，并非对本实用新型的范围进行限定，在不脱离本实用新型设计精神的前提下，本领域普通技术人员对本实用新型的技术方案做出的各种变形和改进，均应落入本实用新型权利要求书确定的保护范围内。

Claims (6)

1.一种搅拌机，其特征在于，包括：

机体(100)，机体内设置一容置空间(110)；

进水管(200)，设置在所述容置空间(110)顶部；

冲洗管(300)，设置在所述容置空间(110)顶部四周所述容置空间(110)侧壁位置，与所述进水管(200)连通，且设置有朝向所述容置空间(110)侧壁的出水口(310)。

2.根据权利要求1所述的搅拌机，其特征在于，包括：

第一冲洗头(400)，与所述冲洗管(300)的所述出水口(310)连通，且第一冲洗头(400)的出水端朝向所述容置空间(110)侧壁。

3.根据权利要求1所述的搅拌机，其特征在于，包括：

压力阀(320)，连接所述冲洗管(300)与所述进水管(200)，用于保持冲洗管(300)内压力。

4.根据权利要求1所述的搅拌机，其特征在于，包括：

搅拌轴(500)，用于驱动搅拌机搅拌叶；

第二冲洗头(600)，设置在所述进水管(200)下端，与所述搅拌轴(500)位于竖直平面内，且为扁平状，其长度方向与所述搅拌轴(500)长度方向一致。

5.根据权利要求1所述的搅拌机，其特征在于，包括：

出料口(700)，设置在所述容置空间(110)底部，且设置在两个搅拌轴之间；

出料门(800)，前后两端通过转轴与所述容置空间(110)转动连接；

挡板(900)，设置在出料口(700)下端左右两侧，与所述出料口(700)左右两侧固定连接。

6.根据权利要求5所述的搅拌机，其特征在于，所述挡板(900)为竖直设置。
