一种基于人工智能技术的“平安校园”智能安防系统研究设计用试验台，包括桌板、第一限位槽、收容槽和限位板，所述桌板的表面开设有第一限位槽，所述第一限位槽的内部设有限位柱，所述桌板的表面位于第一限位槽的一侧开设有收容槽，所述收容槽内设有限位板，所述限位板上开设有第二限位槽，所述限位板位于第二限位槽的两侧表面开设有卡槽，本实用新型的有益效果是：便于使用者拉取线缆将线缆与单片机开发板电性连接。
Description
技术领域
本实用新型涉及智能安防系统试验台技术领域，具体为一种基于人工智能技术的“平安校园”智能安防系统研究设计用试验台。
背景技术
平安校园是综合采用自动化技术、计算机技术、网络通信技术、视频压缩技术、射频识别技术以及智能控制等多种技术，遵循国家电网IEC61850等相关标准，通过对门禁识别控制、视频监控、报警联动、消费一卡通等系统的集成，为校园的的安全以及正常教学提供可靠的保障。系统不仅能够最大程度的解决市场上安防系统的简单拼凑而导致的安全指数较低的问题，而且最大限度的降低了投资。平安校园多是使用单片机连接控制报警系统，控制程序导入单片机之后需要对其进行测试来判断单片机是否正常工作，但现阶段还没有专门用于检测智能安防系统是否能正常工作的试验台，因此无法快速判断单片机是否能正常工作。
实用新型内容
本实用新型的目的在于提供一种基于人工智能技术的“平安校园”智能安防系统研究设计用试验台，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种基于人工智能技术的“平安校园”智能安防系统研究设计用试验台，包括桌板、第一限位槽、收容槽和限位板，所述桌板的表面开设有第一限位槽，所述第一限位槽的内部设有限位柱，所述桌板的表面位于第一限位槽的一侧开设有收容槽，所述收容槽内设有限位板，所述限位板上开设有第二限位槽，所述限位板位于第二限位槽的两侧表面开设有卡槽，所述收容槽上盖放有盖板，所述桌板的表面位于盖板背离第一限位槽的一侧安装有声光报警器、红外对射探测器、按钮开关，所述桌板的底端表面焊接有立柱。
优选的，所述声光报警器位于红外对射探测器的下方，所述按钮开关位于红外对射探测器的上方。
优选的，所述声光报警器、红外对射探测器和按钮开关的下方一侧表面开设有线缆孔，且所述声光报警器、红外对射探测器和按钮开关通过线缆孔与收容槽内部连通。
优选的，所述盖板靠近第一限位槽的一侧开设有线缆槽，所述盖板的底部表面设有卡块，且所述卡块的位置与大小与卡槽相适配。
优选的，所述限位柱的上端面固定有螺纹柱。
优选的，所述立柱共设有四个，且四个立柱阵列分布在桌板的底部表面。
与现有技术相比，本实用新型的有益效果是：通过设置第一限位槽，第一限位槽通过限位柱限位安装有单片机开发板，单片机开发板四周的固定孔与限位柱顶端的螺纹柱相互插接，之后通过螺母及螺纹柱夹紧固定，通过设置收容槽，收容槽通过内部的限位板对线缆进行整齐夹放，且夹放固定之后可将多余的线缆收容在收容槽内，且收容槽的上方盖放有盖板，盖板上开设有线缆槽，便于使用者拉取线缆将线缆与单片机开发板电性连接。
附图说明
图1为本实用新型的俯视外观示意图；
图2为本实用新型的俯视结构示意图；

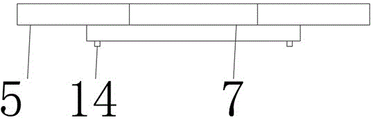

图3为本实用新型的盖板侧视外观示意图；
图4为本实用新型的侧视结构示意图。
图中：1、桌板；2、声光报警器；3、红外对射探测器；4、按钮开关；5、盖板；6、第一限位槽；7、线缆槽；8、限位柱；9、收容槽；10、线缆孔；11、卡槽；12、第二限位槽；13、限位板；14、卡块；15、立柱。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
在本实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。
在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
请参阅图1至图4，本实用新型提供的一种实施例：一种基于人工智能技术的“平安校园”智能安防系统研究设计用试验台，包括桌板1、第一限位槽6、收容槽9和限位板13，桌板1的表面开设有第一限位槽6，通过设置第一限位槽6，第一限位槽6通过限位柱8限位安装有单片机开发板，单片机开发板四周的固定孔与限位柱8顶端的螺纹柱相互插接，之后通过螺母及螺纹柱夹紧固定，第一限位槽6的内部设有限位柱8，限位柱8的上端面固定有螺纹柱，桌板1的表面位于第一限位槽6的一侧开设有收容槽9，通过设置收容槽9，收容槽9通过内部的限位板13对线缆进行整齐夹放，且夹放固定之后可将多余的线缆收容在收容槽9内，且收容槽9的上方盖放有盖板5，盖板5上开设有线缆槽7，便于使用者拉取线缆将线缆与单片机开发板电性连接，收容槽9内设有限位板13，限位板13上开设有第二限位槽12，限位板13位于第二限位槽12的两侧表面开设有卡槽11，收容槽9上盖放有盖板5，盖板5靠近第一限位槽6的一侧开设有线缆槽7，盖板5的底部表面设有卡块14，且卡块14的位置与大小与卡槽11相适配。
桌板1的表面位于盖板5背离第一限位槽6的一侧安装有声光报警器2、红外对射探测器3、按钮开关4，声光报警器2使用YS-BJ02型Y声光报警器2，红外对射探测器3使用ad-24型红外对射探测器3，声光报警器2位于红外对射探测器3的下方，按钮开关4位于红外对射探测器3的上方，声光报警器2、红外对射探测器3和按钮开关4的下方一侧表面开设有线缆孔10，且声光报警器2、红外对射探测器3和按钮开关4通过线缆孔10与收容槽9内部连通，桌板1的底端表面焊接有立柱15，立柱15共设有四个，且四个立柱15阵列分布在桌板1的底部表面。
工作原理：使用者在使用时，拉动声光报警器2、红外对射探测器3和按钮开关4的电缆接头，将电缆接头与单片机开发板的I/O接口电性连接，之后使用者分别手动触发红外对射探测器3和按钮开关4，并根据声光报警器2是否工作来判断单片机是否可以正常工作。
对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
