Abstract
本实用新型公开了一种乳腺外科用引流装置，本实用新型涉及乳腺外科技术领域，包括推车，所述推车的顶部安装有集液桶，所述集液桶的顶部安装有导流管安装座，且导流管安装座的顶部通过螺纹旋合连接有导流管，所述导流管安装座的一侧安装有第一止流阀，所述推车的一侧安装有水箱，且水箱的顶部安装有水泵，所述水箱的一侧安装有加水管，所述水泵的一侧安装有水导管，且水导管的一端延伸至集液桶的内部安装有旋转喷头，所述的外壁安装有喷头，本实用新型通过旋转喷头对集液桶的内壁进行清洗，有利于保持集液桶内部的洁净卫生，通过支撑杆和托板对导流管直接支撑，有利于插管的固定，有利于医生松开手，再进行其他手术操作。
Description
技术领域
本实用新型属于乳腺外科技术领域，具体涉及一种乳腺外科用引流装置。
背景技术
乳腺外科是临床外科学下一学科分支，主要针对乳腺疾病的外科学方面，乳腺解剖、乳腺感染、乳腺肿瘤病理和乳腺肿瘤等外科手术的各种术式、化疗和放疗等治疗方法。
但是目前市场上的乳腺外科用引流装置不能满足使用要求，集液桶内部不便于清洗，且引流装置的插管导入乳腺肿瘤部位后，无法对其进行支撑，导致医生手术中需要用手持续支撑，不便于手术操作，基于以上出现的问题，提出一种乳腺外科用引流装置。
实用新型内容
本实用新型的目的在于提供一种乳腺外科用引流装置，以解决上述背景技术中提出的集液桶内部不便于清洗，且插管不能被支撑的问题。
为实现上述目的，本实用新型提供如下技术方案：一种乳腺外科用引流装置，包括推车，所述推车的顶部安装有集液桶，所述集液桶的顶部安装有导流管安装座，且导流管安装座的顶部通过螺纹旋合连接有导流管，所述导流管安装座的一侧安装有第一止流阀，所述推车的一侧安装有水箱，且水箱的顶部安装有水泵，所述水箱的一侧安装有加水管，所述水泵的一侧安装有水导管，且水导管的一端延伸至集液桶的内部安装有旋转喷头，所述旋转喷头的外壁安装有喷头，所述集液桶的顶部靠近水导管的一侧位置处安装有基座，且基座的内部安装有密封塞，所述基座的一侧安装有导杆，且导杆的一侧安装有第二滑套，所述第二滑套的一侧通过螺栓固定连接有连接杆，且连接杆的一端延伸至水导管的一侧安装有第一滑套。
优选的，所述集液桶的一侧安装有固定座，且固定座的一侧通过阻尼转轴转动连接有支撑杆，所述支撑杆的顶部安装有托板。
优选的，所述推车上靠近水箱的一侧位置处安装有控制箱，且控制箱的一侧安装有插头，所述插头的前表面安装有开关，所述水泵与开关电性连接。
优选的，所述导流管的一端安装有螺纹管，另一端安装有插管，且插管的一侧安装有固定胶垫。
优选的，所述集液桶的底部安装有排污管，所述排污管的一侧安装有第二止流阀。
与现有技术相比，本实用新型的有益效果是：
(1)本实用新型通过旋转喷头对集液桶的内壁进行清洗，有利于保持集液桶内部的洁净卫生，避免集液桶被肿瘤液污染，导致集液桶无法使用，便于使用者清洗集液桶。
(2)本实用新型通过支撑杆和托板对导流管直接支撑，有利于插管的固定，有利于医生松开手，再进行其他手术操作，医生手术操作更加容易，降低手术的难度，提高手术的效率。
附图说明
图1为本实用新型的结构示意图；
图2为本实用新型旋转喷头的俯视图；

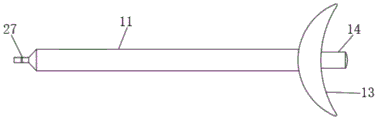

图3为本实用新型导流管的结构示意图；
图中：1-水导管；2-基座；3-密封塞；4-第一滑套；5-导杆；6-连接杆；7-第二滑套；8-第一止流阀；9-导流管安装座；10-托板；11-导流管；12-固定座；13-固定胶垫；14-插管；15-阻尼转轴；16-旋转喷头；17-推车；18-第二止流阀；19-排污管；20-水泵；21-加水管；22-开关；23-插头；24-控制箱；25-水箱；26-喷头；27-螺纹管；28-集液桶；29-支撑杆。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-图3所示，本实用新型提供如下技术方案：一种乳腺外科用引流装置，包括推车17，推车17的顶部安装有集液桶28，集液桶28的顶部安装有导流管安装座9，且导流管安装座9的顶部通过螺纹旋合连接有导流管11，导流管安装座9的一侧安装有第一止流阀8，推车17的一侧安装有水箱25，且水箱25的顶部安装有水泵20，水箱25的一侧安装有加水管21，水泵20的一侧安装有水导管1，且水导管1的一端延伸至集液桶28的内部安装有旋转喷头16，旋转喷头16是利用水流的离心作用和反作用力的推动作用，使喷头26边喷水边旋转，旋转喷头16的外壁安装有喷头26，集液桶28的顶部靠近水导管1的一侧位置处安装有基座2，且基座2的内部安装有密封塞3，基座2的一侧安装有导杆5，且导杆5的一侧安装有第二滑套7，第二滑套7的一侧安装有松紧旋钮，在旋转喷头16喷水的时候，松开松紧旋钮，用手拉动水导管1，水导管1移动，改变旋转喷头16的位置，第二滑套7的一侧通过螺栓固定连接有连接杆6，且连接杆6的一端延伸至水导管1的一侧安装有第一滑套4。
进一步的，集液桶28的一侧安装有固定座12，且固定座12的一侧通过阻尼转轴15转动连接有支撑杆29，支撑杆29的顶部安装有托板10，将插管14插入乳腺肿瘤处，然后用手推动支撑杆29，支撑杆29带动托板10运动，托板10支撑导流管11，导流管11保持不动。
进一步的，推车17上靠近水箱25的一侧位置处安装有控制箱24，且控制箱24的一侧安装有插头23，插头23的前表面安装有开关22，水泵20与开关22电性连接。
进一步的，导流管11的一端安装有螺纹管27，另一端安装有插管14，且插管14的一侧安装有固定胶垫13。
进一步的，集液桶28的底部安装有排污管19，排污管19的一侧安装有第二止流阀18。
本实用新型的工作原理及使用流程：使用时，将导流管11一端的螺纹管27通过螺纹旋合连接在导流管安装座9上，手术时，将插管14插入乳腺肿瘤处，然后用手推动支撑杆29，支撑杆29带动托板10运动，托板10支撑导流管11，导流管11保持不动，乳腺肿瘤处的液体通过导流管11流进集液桶28，手术结束后，使用者将插管14拔出，然后将插头23插入插座，打开开关22，水泵20工作，水泵20抽取水箱25内部的清洗液，清洗液经过水导管1，然后从旋转喷头16喷出，旋转喷头16上的四个喷头26喷出清洗液，利用离心力，使用者用手拉动水导管1，水导管1移动，旋转喷头16在水导管1的一端旋转，然后对集液桶28的内壁进行清洗，关闭开关22停止清洗，排污管19底部放上容器，打开第二止流阀18，将集液桶28内部的污物排出。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
Claims (5)
1.一种乳腺外科用引流装置，包括推车(17)，所述推车(17)的顶部安装有集液桶(28)，所述集液桶(28)的顶部安装有导流管安装座(9)，且导流管安装座(9)的顶部通过螺纹旋合连接有导流管(11)，所述导流管安装座(9)的一侧安装有第一止流阀(8)，其特征在于：所述推车(17)的一侧安装有水箱(25)，且水箱(25)的顶部安装有水泵(20)，所述水箱(25)的一侧安装有加水管(21)，所述水泵(20)的一侧安装有水导管(1)，且水导管(1)的一端延伸至集液桶(28)的内部安装有旋转喷头(16)，所述旋转喷头(16)的外壁安装有喷头(26)，所述集液桶(28)的顶部靠近水导管(1)的一侧位置处安装有基座(2)，且基座(2)的内部安装有密封塞(3)，所述基座(2)的一侧安装有导杆(5)，且导杆(5)的一侧安装有第二滑套(7)，所述第二滑套(7)的一侧通过螺栓固定连接有连接杆(6)，且连接杆(6)的一端延伸至水导管(1)的一侧安装有第一滑套(4)。
2.根据权利要求1所述的一种乳腺外科用引流装置，其特征在于：所述集液桶(28)的一侧安装有固定座(12)，且固定座(12)的一侧通过阻尼转轴(15)转动连接有支撑杆(29)，所述支撑杆(29)的顶部安装有托板(10)。
3.根据权利要求1所述的一种乳腺外科用引流装置，其特征在于：所述推车(17)上靠近水箱(25)的一侧位置处安装有控制箱(24)，且控制箱(24)的一侧安装有插头(23)，所述插头(23)的前表面安装有开关(22)，所述水泵(20)与开关(22)电性连接。
4.根据权利要求1所述的一种乳腺外科用引流装置，其特征在于：所述导流管(11)的一端安装有螺纹管(27)，另一端安装有插管(14)，且插管(14)的一侧安装有固定胶垫(13)。
5.根据权利要求1所述的一种乳腺外科用引流装置，其特征在于：所述集液桶(28)的底部安装有排污管(19)，所述排污管(19)的一侧安装有第二止流阀(18)。
