Abstract

本实用新型公开了一种农业种植用水肥一体机，包括配液机构、出液机构，配液机构包括配液罐，配液罐内上部水平设有横隔板，横隔板将配液罐内分为肥料腔、液体腔，液体强内竖直设有纵隔板，纵隔板将液体腔分为混液腔和出料腔；出液机构包括若干与出料腔相连通的导液管，导液管外端转动连通有出液管，本实用新型能够实现水、肥的单独施用或两者混合施用，肥料种类多样，可同时操作，灵活性强，简单便捷，出水或出肥间隔可控性好，能够提高水肥点对点供给的准确度，资源利用率高。

Description

一种农业种植用水肥一体机

技术领域

本实用新型涉及农业设备技术领域，具体涉及一种农业种植用水肥一体机。

背景技术

水肥一体化技术是将灌溉与施肥融为一体的农业新技术。水肥一体化是借助压力系统(或地形自然落差)，将可溶性固体或液体肥料，按土壤养分含量和作物种类的需肥规律和特点，调控成合适比例的肥液，对作物进行施肥。这种水肥一体机能够实现肥料液体化的供给，但是并非所有的植株都是如此，也有单肥料或单清水的需求，需要多种水肥供给模式。另外，一般的水肥一体机只能进行单一的配液，不能灵活进行多种药液的洒施，也很难进行灌溉点间位置、距离的调控，需要进一步的改善。

发明内容

发明目的：本实用新型的目的在于针对现有技术的不足，提供一种农业种植用水肥一体机，能够实现水、肥的单独施用或两者混合施用，肥料种类多样，可同时操作，灵活性强，简单便捷，出水或出肥间隔可控性好，能够提高水肥点对点供给的准确度，资源利用率高。

一种农业种植用水肥一体机，包括配液机构、出液机构，所述配液机构包括配液罐，所述配液罐内上部水平设有横隔板，所述横隔板将所述配液罐内分为肥料腔、液体腔，所述液体强内竖直设有纵隔板，所述纵隔板将所述液体腔分为混液腔和出料腔，所述肥料腔底部连通设有分支料管，所述分支料管下端分别与所述混液腔、出料腔相连通，所述混液腔底部侧壁连通设有与出料腔相连通的通管；

所述出液机构包括若干与所述出料腔相连通的导液管，所述导液管外端转动连通有出液管，所述出液管外壁上环形阵列有若干齿条，所述配液罐前、后侧固定设有安装板，所述安装板上转动设有齿辊，其中一个齿辊连有驱动电机一，两个齿辊间啮合连有齿条带，所述出液管啮合连于所述齿条带间。

作为本实用新型进一步的改进：配液罐上表面设有驱动电机二，所述驱动电机二输出端通过联轴器连有搅拌杆，所述搅拌杆贯穿延伸至所述混液腔内，且搅拌杆侧壁上对称设有搅拌桨。

作为本实用新型进一步的改进：配液罐顶端设有与肥料腔相连通的进料口，所述配液罐顶端设有与所述混液腔相连通的进液管，所述配液罐底端设有与所述混液腔相连通的排液口，所述配液罐底部设有支撑腿，支撑腿底端设有带刹滚轮，所述配液罐上部侧壁固设有推杆。

作为本实用新型进一步的改进：肥料腔内纵向设有若干隔板，所述隔板将肥料腔分为若干独立的区域，每个区域上端都连通设有所述进料口，每个区域底部都连通设有所述分支料管，所述分支料管为倒“Y”形。分支料管为Y形，其上端与肥料腔连通，下端为两个分支，一个与混液腔连通，另一个与出料腔连通。

作为本实用新型进一步的改进：分支料管、通管、导液管上均设有电磁阀。

作为本实用新型进一步的改进：导液管靠近出液管的端口设有挡板一，所述挡板一下部开设有通孔一，所述出液管一端未封口、另一端设有挡板二，所述挡板二上开设有与通孔一同孔径的通孔二，所述出液管与导液管间通过通孔一、通孔二重合实现连通。

作为本实用新型进一步的改进：还包括翻耕机构，所述翻耕结构包括转动插接于安装板上的轴辊，所述轴辊上设有若干翻耕刀，所述轴辊一端连有驱动电机三。

有益效果：

1、本实用新型装置通过控制不同电磁阀的启合，能够实现水、肥的单独施用或两者混合施用，肥料种类多样，可同时操作，灵活性强，简单便捷，出水或出肥间隔可控性好，能够提高水肥点对点供给的准确度，资源利用率高。

2、于混液腔内设置搅拌杆和搅拌桨，能够有效将固体肥料与水进行混合溶融，提高液体肥料浓度均匀性，溶解性好。

3、使用时，通过进料口将需要的固体肥料储存于肥料腔内，通过进液管将清水送入混液腔内储存；当需要固体肥料和清水混合溶解后施用，只需连通肥料腔和混液腔的分支料管即可（开启相应的电磁阀），启动驱动电机二，搅拌均匀后，开启通管，将溶融肥水由导液管输送至出液管排出作用于土地上；当仅需清水浇灌时，只需开启通管出水即可；当仅需固体肥料撒施时，只需开启连通肥料腔和出料腔的分支料管即可，同样，固体料通过导液管传送至出液管排出。设置带刹滚轮和推杆，使得装置便于推动转移。

4、设置隔板将肥料腔分为若干区域，可用于储存不同种类的肥料，可满足植株多种肥料混合撒施的需求，同样可由混液腔将多个物料混合均匀后出料，视具体种植情况使用。

5、使用时，通过电磁阀的开合实现不同通路的通断控制。

6、导液管与出液管间通过通孔一、通孔二重合实现连通，即两者间是一个动态的循环过程，出液管在驱动电机一的传动作用下做转动运动，使得通孔二不断做圆周运动，从而实现通孔一、通孔二的重合或交错，即实现通路的启合控制，具体的可通过转速来调节两者重合的间隔和时长。

7、设置翻耕机构，能够配合肥水的撒施，使之快速与土壤混合作用，翻耕机构上翻耕刀的数目与导液管数目可对应设置，直接线性规划操作。

附图说明

图1为本实用新型结构示意图；

图2为本实用新型俯视图；

图3为本实用新型另一种结构示意图；

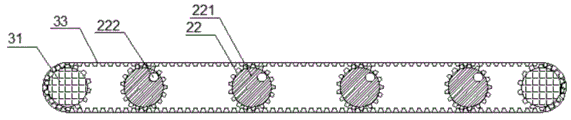

图4为本实用新型齿条带侧视图；

图5为本实用新型导液管部分示意图；

图中：1配液机构、11配液罐、111进料口、112进液管、113排液口、114支撑腿、115推杆、12横隔板、13肥料腔、14液体腔、15纵隔板、16混液腔、17出料腔、18分支料管、19通管、2出液机构、21导液管、211挡板一、212通孔一、22出液管、221挡板二、222通孔二、3安装板、31齿辊、32驱动电机一、33齿条带、4驱动电机二、41搅拌杆、42搅拌桨、5翻耕机构、51轴辊、52翻耕刀、53驱动电机三。

具体实施方式

为使本实用新型实施例的目的、技术方案和优点更加清楚，下面将结合本实用新型实施例，对本实用新型实施例中的技术方案进行清楚、完整地描述。基于本实用新型的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

一种农业种植用水肥一体机，如图1至5所示，包括配液机构1、出液机构2，所述配液机构1包括配液罐11，所述配液罐11内上部水平设有横隔板12，所述横隔板12将所述配液罐11内分为肥料腔13、液体腔14，所述液体腔14内竖直设有纵隔板15，所述纵隔板15将所述液体腔14分为混液腔16和出料腔17，所述肥料腔13底部连通设有分支料管18，所述分支料管18为倒“Y”形，所述分支料管18下端分别与所述混液腔16、出料腔17相连通，所述混液腔16底部侧壁连通设有与出料腔17相连通的通管19；

所述配液罐11顶端设有与肥料腔13相连通的进料口111，所述配液罐11顶端设有与所述混液腔16相连通的进液管112，所述配液罐11底端设有与所述混液腔16相连通的排液口113，所述配液罐11底部设有支撑腿114，支撑腿底端设有带刹滚轮，所述配液罐11上部侧壁固设有推杆115。所述分支料管18、通管19、导液管21上均设有电磁阀。

即配液罐内主要包括肥料腔、出料腔和混液腔三个空间，肥料腔由进料口添加肥料，混液腔由进液管添加清水，出料腔则承接由肥料腔或混液腔排出的物料（包括单一的物料或两者混合的物料，混合物料均由混液腔排入，此时肥料腔通过分支料管与混液腔相连通）。

所述出液机构2包括若干与所述出料腔17相连通的导液管21，所述导液管21外端转动连通有出液管22，两者间的转动连通，可采用现有技术中的管道旋转结构（如现有水龙头管道间的转动连接），所述出液管22外壁上环形阵列有若干齿条，所述配液罐11前、后侧固定设有安装板3，所述安装板3上转动设有齿辊31，其中一个齿辊31连有驱动电机一32，两个齿辊31间啮合连有齿条带33，所述出液管22啮合连于所述齿条带33间。

所述导液管21靠近出液管22的端口设有挡板一211，所述挡板一211下部开设有通孔一212，所述出液管22一端未封口、另一端设有挡板二221，所述挡板二221上开设有与通孔一212同孔径的通孔二222，所述出液管22与导液管21间通过通孔一212、通孔二222重合实现连通。

配液罐配制完成的肥水通过导液管分流导送至不同的种植沟上，然后由出液管排出作用于土地上。在此过程中，驱动电机一工作带动齿条带转动，由于出液管啮合连接于齿条带上，则出液管可做圆周转动，此时，通孔二与通孔一便会出现循环的重合以及交错，当两者重合时，导液管与出液管连通，实现通路肥水浇灌，当两者交错式，导液管与出液管间为不通状态。即通过控制驱动电机一的转速，可调控浇灌通路的启合，使得肥水点对点的作用于种植坑上，或等距离针对性浇灌。

作为本实用新型的一个优选实施例：

所述配液罐11上表面设有驱动电机二4，所述驱动电机二4输出端通过联轴器连有搅拌杆41，所述搅拌杆41贯穿延伸至所述混液腔16内，且搅拌杆41侧壁上对称设有搅拌桨42。

设置搅拌杆、搅拌桨结构，有利于肥水的充分混合，肥水浓度均一性好。

作为本实用新型的另一个优选实施例：

所述肥料腔13内纵向设有若干隔板131，所述隔板131将肥料腔分为若干独立的区域，每个区域上端都连通设有所述进料口111，每个区域底部都连通设有所述分支料管18。

将肥料腔分隔为多个区域，可用于储存多种肥料，施肥时可操作空间大，灵活度高。

作为本实用新型的另一个优选实施例：

还包括翻耕机构5，所述翻耕结构5包括转动插接于安装板3上的轴辊51，所述轴辊51上设有若干翻耕刀52，所述轴辊51一端连有驱动电机三53。

设置翻耕机构，有利于肥水的快速渗入作用。

另外，本装置采用的电磁阀、驱动电机等只需实现电力通断和转动驱动即可，采用现有市售成品即可满足，在此不做具体型号限定。在配液罐外壁上可设置控制开关、电源（优选移动电源，便于田间远距离应用）等，用于电磁阀、驱动电机的供能和调控。

本实用新型装置通过控制不同电磁阀的启合，能够实现水、肥的单独施用或两者混合施用，肥料种类多样，可同时操作，灵活性强，简单便捷，出水或出肥间隔可控性好，能够提高水肥点对点供给的准确度，资源利用率高。

需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括要素的过程、方法、物品或者设备中还存在另外的相同要素。

以上实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的精神和范围。

Claims (6)

1.一种农业种植用水肥一体机，其特征在于：包括配液机构、出液机构，所述配液机构包括配液罐，所述配液罐内上部水平设有横隔板，所述横隔板将所述配液罐内分为肥料腔、液体腔，所述液体强内竖直设有纵隔板，所述纵隔板将所述液体腔分为混液腔和出料腔，所述肥料腔底部连通设有分支料管，所述分支料管下端分别与所述混液腔、出料腔相连通，所述混液腔底部侧壁连通设有与出料腔相连通的通管；

所述出液机构包括若干与所述出料腔相连通的导液管，所述导液管外端转动连通有出液管，所述出液管外壁上环形阵列有若干齿条，所述配液罐前、后侧固定设有安装板，所述安装板上转动设有齿辊，其中一个齿辊连有驱动电机一，两个齿辊间啮合连有齿条带，所述出液管啮合连于所述齿条带间；

还包括翻耕机构，所述翻耕结构包括转动插接于安装板上的轴辊，所述轴辊上设有若干翻耕刀，所述轴辊一端连有驱动电机三。

2.根据权利要求1所述的农业种植用水肥一体机，其特征在于：所述配液罐上表面设有驱动电机二，所述驱动电机二输出端通过联轴器连有搅拌杆，所述搅拌杆贯穿延伸至所述混液腔内，且搅拌杆侧壁上对称设有搅拌桨。

3.根据权利要求2所述的农业种植用水肥一体机，其特征在于：所述配液罐顶端设有与肥料腔相连通的进料口，所述配液罐顶端设有与所述混液腔相连通的进液管，所述配液罐底端设有与所述混液腔相连通的排液口，所述配液罐底部设有支撑腿，支撑腿底端设有带刹滚轮，所述配液罐上部侧壁固设有推杆。

4.根据权利要求3所述的农业种植用水肥一体机，其特征在于：所述肥料腔内纵向设有若干隔板，所述隔板将肥料腔分为若干独立的区域，每个区域上端都连通设有所述进料口，每个区域底部都连通设有所述分支料管，所述分支料管为倒“Y”形。

5.根据权利要求1所述的农业种植用水肥一体机，其特征在于：所述分支料管、通管、导液管上均设有电磁阀。
