Abstract
本实用新型公开了一种网络摄像头旋转装置，包括圆柱底座、垂直旋转机构、摄像头安装罩、安装板和水平旋转机构，所述垂直旋转机构通过摄像头安装罩安装在摄像头外壳内，所述摄像头安装罩卡接在摄像头外壳内，所述摄像头外壳与安装板通过螺栓固定连接，所述安装板安装在圆柱底座的内部，所述安装板与圆柱底座间隙配合，所述水平旋转机构通过支撑板固定安装在圆柱底座内部，所述水平旋转机构与安装板固定连接，所述圆柱底座的底部固定安装有底座后盖；旋转机构内置在壳体内，降低了装置环境对装置操作的不利影响，提高使用寿命，采用驱动电机带动齿轮进行垂直角度的旋转，提升了旋转角度的平稳性和旋转精度。
Description
技术领域
本实用新型属于摄像机技术领域，具体涉及一种网络摄像头旋转装置。
背景技术
网络摄像头是传统摄像机与网络视频技术相结合的新一代产品，除了具备一般传统摄像机所有的图像捕捉功能外，机内还内置了数字化压缩控制器和基于WEB的操作系统，使得视频数据经压缩加密后，通过局域网，internet或无线网络送至终端用户；而远端用户可在PC上使用标准的网络浏览器，根据网络摄像机的IP地址，对网络摄像机进行访问，实时监控目标现场的情况，并可对图像资料实时编辑和存储，同时还可以控制摄像机的支座和镜头，进行全方位地监控。
现有的网络摄像头，需要加装旋转支架才能实现虽然能够实现水平方向和垂直方向对摄像头进行旋转操作，而且这种方法直接把旋转机构暴露在室外，旋转角度容易受限制而且旋转不稳定，容易受环境中的灰尘、雨水等自然因素影响而出现旋转控制精度差、维护成本高等不利影响；另有将旋转机构设计在壳体内，但旋转机构采用电磁感应原理进行设计，不仅增加了内部的电路，而且加大了生产、使用和后期的维护成本。
有鉴于此设计一种摄像头，结构简单易于实现、生产和维护成本低、旋转角度大且旋转稳定性好的网络摄像头很有必要。
实用新型内容
本实用新型的目的在于提供一种网络摄像头旋转装置，采用旋转机构内置在壳体内的设计思路，解决了旋转机构裸露的不利影响，提高了装置的使用寿命；旋转机构分别用驱动电机对水平方向和垂直方向的角度进行调节操作，生产和使用维护成本低且易于实现；水平方向和垂直方向的调节角度大、稳定性好，同时，垂直方向采用驱动电机带动齿轮进行角度的旋转，提升了角度旋转平稳性和旋转精度，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种网络摄像头旋转装置，包括圆柱底座、垂直旋转机构、摄像头安装罩、安装板和水平旋转机构，所述垂直旋转机构通过摄像头安装罩安装在摄像头外壳内，所述摄像头安装罩卡接在摄像头外壳内，所述摄像头外壳与安装板通过螺栓固定连接，所述安装板安装在圆柱底座的内部，所述安装板与圆柱底座间隙配合，所述水平旋转机构通过支撑板固定安装在圆柱底座内部，所述水平旋转机构与安装板固定连接，所述圆柱底座的底部固定安装有底座后盖；
所述垂直旋转机构包括转轴、安装块、第一驱动齿轮和齿轮条，所述第一驱动齿轮安装在第一驱动电机的输出轴上，所述第一驱动电机固定安装在安装板上，所述齿轮条安装在摄像头的背部，所述第一驱动齿轮与齿轮条啮合，所述转轴设在摄像头的两侧，所述安装块固定安装在摄像头安装罩的内侧，所述摄像头通过两侧的转轴与安装块转动连接；
所述水平旋转机构包括第二驱动电机，所述第二驱动电机与支撑板固定连接，所述第二驱动电机的输出轴通过固定螺母与安装板固定连接。
优选的，所述安装板上设有限位台阶结构、圆形凹槽、沉孔结构一和沉孔结构二，所述限位台阶结构与圆柱底座顶部的限位结构间隙配合，所述圆形凹槽的上表面与摄像头外壳的下表面贴合，所述摄像头外壳通过沉孔结构二内的螺栓与安装板固定连接，所述沉孔结构一内的固定螺母与第二驱动电机的输出轴端部固定连接。
优选的，具体的，所述沉孔结构一设在安装板的中心位置 ，所述沉孔结构一的沉孔高度大于固定螺母的厚度。
优选的，所述摄像头安装罩与摄像头外壳过盈配合，所述摄像头安装罩与摄像头间隙配合。
优选的，所述圆柱底座的底部设有梯形台阶结构，所述梯形台阶结构上设有内螺纹，所述梯形台阶结构上的内螺纹与底座后盖上的外螺纹配合。
优选的，所述底座后盖上设有螺纹安装孔。
与现有技术相比，本实用新型的有益效果是：
1、旋转机构内置在壳体内，降低了装置环境对装置操作的不利影响，提高使用寿命；
2、使用驱动电机进行摄像头角度的旋转调节，操作便捷、易于实现，而且水平方向和垂直方向的调节角度宽，同时降低了生产、使用和后期维护的成本；
3、采用驱动电机带动齿轮进行垂直角度的旋转，提升了旋转角度的平稳性和旋转精度。
附图说明
图1为本实用新型的组装结构示意图；
图2为本实用新型的垂直旋转机构左视图；

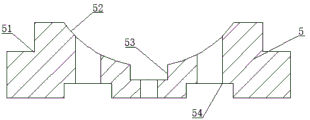

图3为本实用新型的安装板结构示意图。
图中：1、圆柱底座；11、梯形台阶结构；12、限位结构；2、垂直旋转机构；21、转轴；22、安装块；23、第一驱动齿轮；24、齿轮条；3、摄像头外壳；4、摄像头安装罩；5、安装板；51、限位台阶结构；52、圆形凹槽；53、沉孔结构一；54、沉孔结构二；6、水平旋转机构；61、第二驱动电机；62、固定螺母；7、支撑板；8、底座后盖；9、摄像头。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
如图1和图2所示，本实用新型提供一种技术方案：一种网络摄像头旋转装置，包括圆柱底座1、垂直旋转机构2、摄像头安装罩4、安装板5和水平旋转机构6，垂直旋转机构2通过摄像头安装罩4安装在摄像头外壳3内，摄像头安装罩4卡接在摄像头外壳3内，摄像头外壳3与安装板5通过螺栓固定连接，安装板5安装在圆柱底座1的内部，安装板5与圆柱底座1间隙配合，水平旋转机构6通过支撑板7固定安装在圆柱底座1内部，水平旋转机构6与安装板5固定连接，圆柱底座1的底部固定安装有底座后盖8；
垂直旋转机构2包括转轴21、安装块22、第一驱动齿轮23和齿轮条24，第一驱动齿轮23安装在第一驱动电机的输出轴上，所述第一驱动电机固定安装在安装板5上，齿轮条24安装在摄像头9的背部，第一驱动齿轮23与齿轮条24啮合，转轴21设在摄像头9的两侧，安装块22固定安装在摄像头安装罩4的内侧，摄像头9通过两侧的转轴21与安装块22转动连接；
水平旋转机构6包括第二驱动电机61，第二驱动电机61与支撑板7固定连接，第二驱动电机61的输出轴通过固定螺母62与安装板5固定连接。
如图3所示，安装板5上设有限位台阶结构51、圆形凹槽52、沉孔结构一53和沉孔结构二54，限位台阶结构51与圆柱底座1顶部的限位结构12间隙配合，圆形凹槽52的上表面与摄像头外壳3的下表面贴合，摄像头外壳3通过沉孔结构二54内的螺栓与安装板5固定连接，沉孔结构一53内的固定螺母62与第二驱动电机61的输出轴端部固定连接；
沉孔结构一53设在安装板5的中心位置 ，沉孔结构一53的沉孔高度大于固定螺母62的厚度，使螺母完全沉入沉孔结构一53，避免妨碍摄像头外壳3与圆形凹槽52的贴合。
如图1和图2所示，摄像头安装罩4与摄像头外壳3过盈配合，确保摄像头安装罩4紧密贴合在摄像头外壳3的内壁，摄像头安装罩4与摄像头9间隙配合，确保摄像头9顺利转动；
圆柱底座1的底部设有梯形台阶结构11，梯形台阶结构11上设有内螺纹，梯形台阶结构11上的内螺纹与底座后盖8上的外螺纹配合，便于安装、拆卸和维护；
底座后盖8上设有螺纹安装孔，便于网络摄像头在使用过程中的安装和固定。
工作原理：启动安装在圆柱底座1内的第二驱动电机61，第二驱动电机61的输出轴带动安装板5开始水平方向旋转，从而带动螺栓固定安装在安装板5上的摄像头外壳3转动，实现摄像头9在水平方向的角度调节；启动安装在摄像头外壳3内的垂直旋转机构2，第一驱动电机带动第一驱动齿轮23转动，通过第一驱动齿轮23与齿轮条24的啮合，带动摄像头9在垂直方向上的角度调整；水平旋转机构6和垂直旋转机构2可以同时启动，对摄像头9进行角度旋转调节，方便而快捷。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
Claims (6)
1.一种网络摄像头旋转装置，包括圆柱底座（1）、垂直旋转机构（2）、摄像头安装罩（4）、安装板（5）和水平旋转机构（6），其特征在于：所述垂直旋转机构（2）通过摄像头安装罩（4）安装在摄像头外壳（3）内，所述摄像头安装罩（4）卡接在摄像头外壳（3）内，所述摄像头外壳（3）与安装板（5）通过螺栓固定连接，所述安装板（5）安装在圆柱底座（1）的内部，所述安装板（5）与圆柱底座（1）间隙配合，所述水平旋转机构（6）通过支撑板（7）固定安装在圆柱底座（1）内部，所述水平旋转机构（6）与安装板（5）固定连接，所述圆柱底座（1）的底部固定安装有底座后盖（8）；
所述垂直旋转机构（2）包括转轴（21）、安装块（22）、第一驱动齿轮（23）和齿轮条（24），所述第一驱动齿轮（23）安装在第一驱动电机的输出轴上，所述第一驱动电机固定安装在安装板（5）上，所述齿轮条（24）安装在摄像头（9）的背部，所述第一驱动齿轮（23）与齿轮条（24）啮合，所述转轴（21）设在摄像头（9）的两侧，所述安装块（22）固定安装在摄像头安装罩（4）的内侧，所述摄像头（9）通过两侧的转轴（21）与安装块（22）转动连接；
所述水平旋转机构（6）包括第二驱动电机（61），所述第二驱动电机（61）与支撑板（7）固定连接，所述第二驱动电机（61）的输出轴通过固定螺母（62）与安装板（5）固定连接。
2.根据权利要求1所述的一种网络摄像头旋转装置，其特征在于：所述安装板（5）上设有限位台阶结构（51）、圆形凹槽（52）、沉孔结构一（53）和沉孔结构二（54），所述限位台阶结构（51）与圆柱底座（1）顶部的限位结构（12）间隙配合，所述圆形凹槽（52）的上表面与摄像头外壳（3）的下表面贴合，所述摄像头外壳（3）通过沉孔结构二（54）内的螺栓与安装板（5）固定连接，所述沉孔结构一（53）内的固定螺母（62）与第二驱动电机（61）的输出轴端部固定连接。
3.根据权利要求2所述的一种网络摄像头旋转装置，其特征在于：所述沉孔结构一（53）设在安装板（5）的中心位置 ，所述沉孔结构一（53）的沉孔高度大于固定螺母（62）的厚度。
4.根据权利要求1所述的一种网络摄像头旋转装置，其特征在于：所述摄像头安装罩（4）与摄像头外壳（3）过盈配合，所述摄像头安装罩（4）与摄像头（9）间隙配合。
5.根据权利要求1所述的一种网络摄像头旋转装置，其特征在于：所述圆柱底座（1）的底部设有梯形台阶结构（11），所述梯形台阶结构（11）上设有内螺纹，所述梯形台阶结构（11）上的内螺纹与底座后盖（8）上的外螺纹配合。
6.根据权利要求1所述的一种网络摄像头旋转装置，其特征在于：所述底座后盖（8）上设有螺纹安装孔。
