Abstract
本实用新型属于建筑装饰领域，具体涉及灯具与排风口排版结构，它包括箱体，箱体包括骨架和壳体，箱体的上部连接螺牙拉杆，内部连接两个竖隔板和箱体之间组成照明室，照明室的包括底部的灯罩、顶部的螺牙孔、安装照明灯的灯座，照明室两侧均设置有风箱，风箱顶部连接通风接口管，底部连接风口百叶，采用骨架和壳体组合成箱体结构，在箱体内中间部分设置有提供照明功能的照明室，照明室两侧均设有风箱，使得照明和通风机构整合至同一箱体内，风箱通过通风接口管进风，并经风口百叶进入室内，在箱体的上部连接有螺牙拉杆，通过螺牙拉杆将箱体直接安装；本实用新型具有只需一次安装、提高了工作效率，且使整体观感上更加美观、整洁的优点。
Description
技术领域
本实用新型属于建筑装饰领域，具体涉及灯具与排风口排版结构。
背景技术
随着城市建筑的增加，对于建筑内部的装潢要求越来越高，对于使用者来说，单单的满足实用性已经不足于满足人们越来越高的追求，美观与实用成为现在装修的重要标准，而传统吊顶遇到顶面灯具与排风口在保持一条直线的基础上往往使彼此断开，分开进行安装，增加施工的量，影响施工效率，且未能形成整体，这样就使得在后期使用时观感效果差，无法满足人们现在的需求。
实用新型内容
本实用新型为了解决上述的问题，本实用新型提供一种只需一次安装、提高工作效率，且使整体观感上更加美观、整洁的灯具与排风口排版结构。
本实用新型的目的是这样实现的：灯具与排风口排版结构，它包括箱体，所述的箱体包括骨架和壳体，所述的箱体的上部连接有螺牙拉杆，所述的箱体内部连接有两个竖隔板，所述的两个竖隔板和箱体之间组成照明室，所述的照明室的底部连接有灯罩，所述的照明室顶部的箱体上开设有螺牙孔，所述的螺牙孔通过螺钉连接有灯座，所述的灯座连接有照明灯；所述的照明室两侧均设置有风箱，所述的箱体的顶部连接有通风接口管，所述的风箱的底部连接有风口百叶。
所述的骨架上开设有螺牙通孔，所述的螺牙拉杆的两端开设有螺牙，所述的螺牙拉杆通过底端的螺牙与螺牙通孔连接在骨架，采用可拆卸连接方式，便于对整体进行调整。
所述的螺牙拉杆的数目为四个，且均匀分布在箱体的四个转角处，上部采用四个螺牙拉杆，安装更加的方便。
所述的风箱内横向连接有加强肋骨，增加受力程度，延长使用时间。
所述的照明室的上端的箱体上开设有线孔，便于电线进入箱体内部，满足各种接线灯座的使用。
所述的通风接口管的外表面进行磨砂处理，增加与风管连接后二者之间的摩擦力，使连接更加的牢固。
所述的灯罩连接有透光玻璃，所述的透光玻璃粘接在灯罩上，保证照明灯的光线能够射出。
所述的骨架为长方体结构，所述的骨架的连接方式为铆接，铆接的方式便于组装，能够轻易实现在现场进行直接组装，使运输更加便捷。
所述的壳体为厚度2毫米的PVC板，所述的壳体与骨架的连接方式为铆接。
本实用新型的有益效果：本实用新型采用骨架和壳体组合成箱体结构，在箱体内中间部分，由两个竖隔板与箱体组成照明室，照明室两侧均设有风箱，使得照明和通风机构整合至同一箱体内，达到整体观感上更加美观、整洁的效果，并且一次安装就可完成照明与通风两个成果，在箱体的上部连接有螺牙拉杆，通过螺牙拉杆将箱体直接安装，使施工工艺简化，增加效率；再具体的使用中，取出箱体，为了便于运输，骨架之间、骨架与壳体之间均采用铆接，能够实现箱体的拆卸运输并在现场快速组装，组装完成后施工人员将箱体安放在指定位置处，通过装潢施工工艺在合适的位置钻孔，并将箱体上部的螺牙拉杆固定在指定位置，为了便于对箱体的调节及安装，骨架上开设有螺牙通孔与螺牙拉杆上的螺牙相配合，选装螺牙拉杆可以实现对箱体小范围的水平调节，最佳的螺牙拉杆的数目为四个，分别设置在箱体上表面的四个拐角处；对照明室内的灯座通电，照明灯发光并通过灯罩射出光线，进一步的，在灯罩上连接有透光玻璃，在满足光线照明的前提下，防止灰尘进入；在照明室的两侧均设置有风箱，风箱上端的箱体上连接有通风接口管，通风接口管连接风管将风输送进风箱内，并通过风箱底部的风口百叶吹向室内，为了更好的效果，通风接口管的外侧进行磨砂处理，增加与风管连接的摩擦力，使连接更加的牢固；本实用新型具有只需一次安装、提高了工作效率，且使整体观感上更加美观、整洁的优点。
附图说明
图1为本实用新型灯具与排风口排版结构的整体结构示意图。
图2为图1的A-A剖视图。

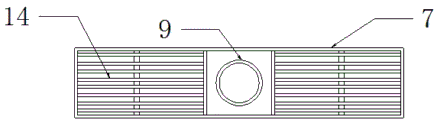

图3为本实用新型灯具与排风口排版结构的仰视图。
图4为本实用新型灯具与排风口排版结构的俯视图。
图5为本实用新型灯具与排风口排版结构的螺牙拉杆与骨架连接示意图。
图中：1、箱体 2、通风接口管 3、螺牙拉杆 4、线孔 5、螺牙孔 6、壳体 7、骨架 8、隔板 9、灯罩 10、透光玻璃 11、照明灯 12、灯座 13、加强肋骨 14、风口百叶15、螺钉 16、风箱 17、照明室 31、螺牙 71、螺牙通孔。
具体实施方式
下面结合附图对本实用新型做进一步的说明。
实施例1
如图1-4所示，灯具与排风口排版结构，它包括箱体1，所述的箱体1包括骨架7和壳体6，所述的箱体1的上部连接有螺牙拉杆3，所述的箱体1内部连接有两个竖隔板8，所述的两个竖隔板8和箱体1之间组成照明室17，所述的照明室17的底部连接有灯罩9，所述的照明室17顶部的箱体1上开设有螺牙孔5，所述的螺牙孔5通过螺钉15连接有灯座12，所述的灯座12连接有照明灯11；所述的照明室17两侧均设置有风箱16，所述的箱体1的顶部连接有通风接口管2，所述的风箱16的底部连接有风口百叶14。
本实用新型采用骨架7和壳体6组合成箱体1结构，在箱体1内中间部分，由两个竖隔板8与箱体1组成照明室17，照明室17两侧均设有风箱16，使得照明和通风机构整合至同一箱体1内，达到整体观感上更加美观、整洁的效果，并且一次安装就可完成照明与通风两个成果，在箱体1的上部连接有螺牙拉杆3，通过螺牙拉杆3将箱体1直接安装，使施工工艺简化，增加效率；再具体的使用中，取出箱体1，施工人员将箱体1安放在指定位置处，通过装潢施工工艺在合适的位置钻孔，并将箱体1上部的螺牙拉杆3固定在指定位置；对照明室17内的灯座12通电，照明灯11发光并通过灯罩9射出光线；在照明室17的两侧均设置有风箱16，风箱16上端的箱体1上连接有通风接口管2，通风接口管2连接风管将风输送进风箱16内，并通过风箱16底部的风口百叶14吹向室内；本实用新型具有只需一次安装、提高了工作效率，且使整体观感上更加美观、整洁的优点。
实施例2
如图1-5所示，灯具与排风口排版结构，它包括箱体1，所述的箱体1包括骨架7和壳体6，所述的箱体1的上部连接有螺牙拉杆3，所述的箱体1内部连接有两个竖隔板8，所述的两个竖隔板8和箱体1之间组成照明室17，所述的照明室17的底部连接有灯罩9，所述的照明室17顶部的箱体1上开设有螺牙孔5，所述的螺牙孔5通过螺钉15连接有灯座12，所述的灯座12连接有照明灯11；所述的照明室17两侧均设置有风箱16，所述的箱体1的顶部连接有通风接口管2，所述的风箱16的底部连接有风口百叶14。
为了更好的效果，所述的骨架7上开设有螺牙通孔71，所述的螺牙拉杆3的两端开设有螺牙31，所述的螺牙拉杆3通过底端的螺牙31与螺牙通孔71连接在骨架7，采用可拆卸连接方式，便于对整体进行调整。
为了更好的效果，所述的螺牙拉杆3的数目为四个，且均匀分布在箱体1的四个转角处，上部采用四个螺牙拉杆3，安装更加的方便。
所述的风箱16内横向连接有加强肋骨13，增加受力程度，延长使用时间。
为了更好的效果，所述的照明室17的上端的箱体1上开设有线孔4，便于电线进入箱体1内部，满足各种接线灯座12的使用。
为了更好的效果，所述的通风接口管2的外表面进行磨砂处理，增加与风管连接后二者之间的摩擦力，使连接更加的牢固。
为了更好的效果，所述的灯罩9连接有透光玻璃10，所述的透光玻璃10粘接在灯罩9上，保证照明灯11的光线能够射出。
为了更好的效果，所述的骨架7为长方体结构，所述的骨架7的连接方式为铆接，铆接的方式便于组装，能够轻易实现在现场进行直接组装，使运输更加便捷。
为了更好的效果，所述的壳体6为厚度2毫米的PVC板，所述的壳体6与骨架7的连接方式为铆接。
本实用新型采用骨架7和壳体6组合成箱体1结构，在箱体1内中间部分，由两个竖隔板8与箱体1组成照明室17，照明室17两侧均设有风箱16，使得照明和通风机构整合至同一箱体1内，达到整体观感上更加美观、整洁的效果，并且一次安装就可完成照明与通风两个成果，在箱体1的上部连接有螺牙拉杆3，通过螺牙拉杆3将箱体1直接安装，使施工工艺简化，增加效率；再具体的使用中，取出箱体1，为了便于运输，骨架7之间、骨架7与壳体6之间均采用铆接，能够实现箱体1的拆卸运输并在现场快速组装，组装完成后施工人员将箱体1安放在指定位置处，通过装潢施工工艺在合适的位置钻孔，并将箱体1上部的螺牙拉杆3固定在指定位置，为了便于对箱体1的调节及安装，骨架7上开设有螺牙通孔71与螺牙拉杆3上的螺牙31相配合，选装螺牙拉杆3可以实现对箱体1小范围的水平调节，最佳的螺牙拉杆3的数目为四个，分别设置在箱体1上表面的四个拐角处；对照明室17内的灯座12通电，照明灯11发光并通过灯罩9射出光线，进一步的，在灯罩9上连接有透光玻璃10，在满足光线照明的前提下，防止灰尘进入；在照明室17的两侧均设置有风箱16，风箱16上端的箱体1上连接有通风接口管2，通风接口管2连接风管将风输送进风箱16内，并通过风箱16底部的风口百叶14吹向室内，为了更好的效果，通风接口管2的外侧进行磨砂处理，增加与风管连接的摩擦力，使连接更加的牢固；本实用新型具有只需一次安装、提高了工作效率，且使整体观感上更加美观、整洁的优点。
Claims (9)
1.灯具与排风口排版结构，它包括箱体，其特征在于：所述的箱体包括骨架和壳体，所述的箱体的上部连接有螺牙拉杆，所述的箱体内部连接有两个竖隔板，所述的两个竖隔板和箱体之间组成照明室，所述的照明室的底部连接有灯罩，所述的照明室顶部的箱体上开设有螺牙孔，所述的螺牙孔通过螺钉连接有灯座，所述的灯座连接有照明灯；所述的照明室两侧均设置有风箱，所述的箱体的顶部连接有通风接口管，所述的风箱的底部连接有风口百叶。
2.如权利要求1所述的灯具与排风口排版结构，其特征在于：所述的骨架上开设有螺牙通孔，所述的螺牙拉杆的两端开设有螺牙，所述的螺牙拉杆通过底端的螺牙与螺牙通孔连接在骨架。
3.如权利要求1或2所述的灯具与排风口排版结构，其特征在于：所述的螺牙拉杆的数目为四个，且均匀分布在箱体的四个转角处。
4.如权利要求1所述的灯具与排风口排版结构，其特征在于：所述的风箱内横向连接有加强肋骨。
5.如权利要求1所述的灯具与排风口排版结构，其特征在于：所述的照明室的上端的箱体上开设有线孔。
6.如权利要求1所述的灯具与排风口排版结构，其特征在于：所述的通风接口管的外表面进行磨砂处理。
7.如权利要求1所述的灯具与排风口排版结构，其特征在于：所述的灯罩连接有透光玻璃，所述的透光玻璃粘接在灯罩上。
8.如权利要求1所述的灯具与排风口排版结构，其特征在于：所述的骨架为长方体结构，所述的骨架的连接方式为铆接。
9.如权利要求1所述的灯具与排风口排版结构，其特征在于：所述的壳体为厚度2毫米的PVC板，所述的壳体与骨架的连接方式为铆接。
